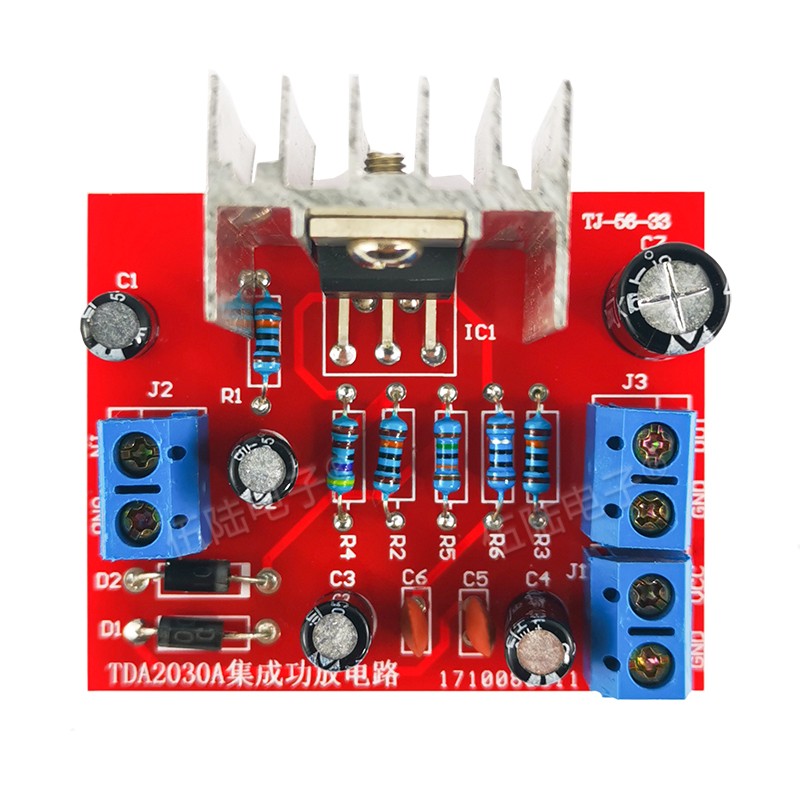

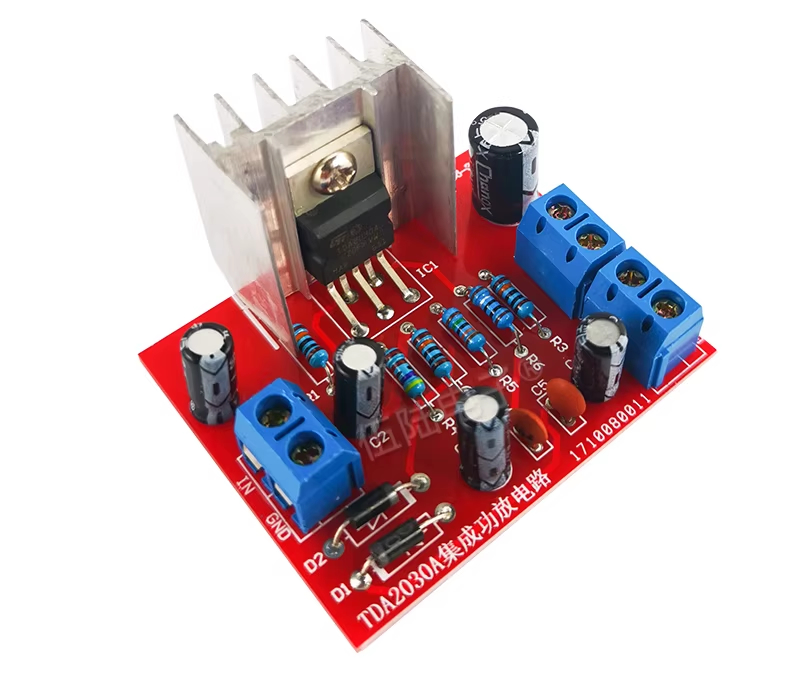

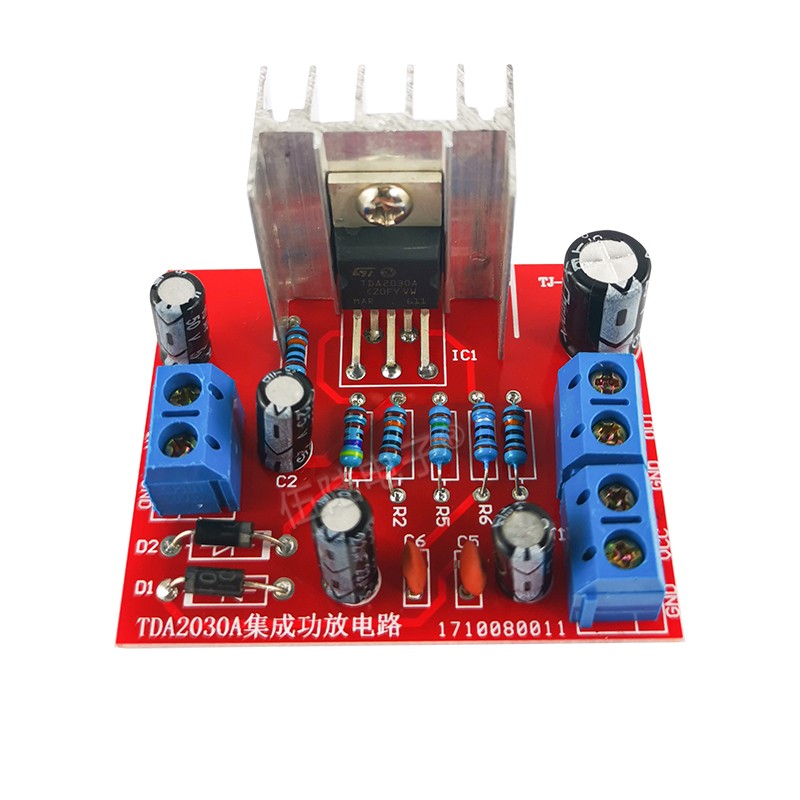

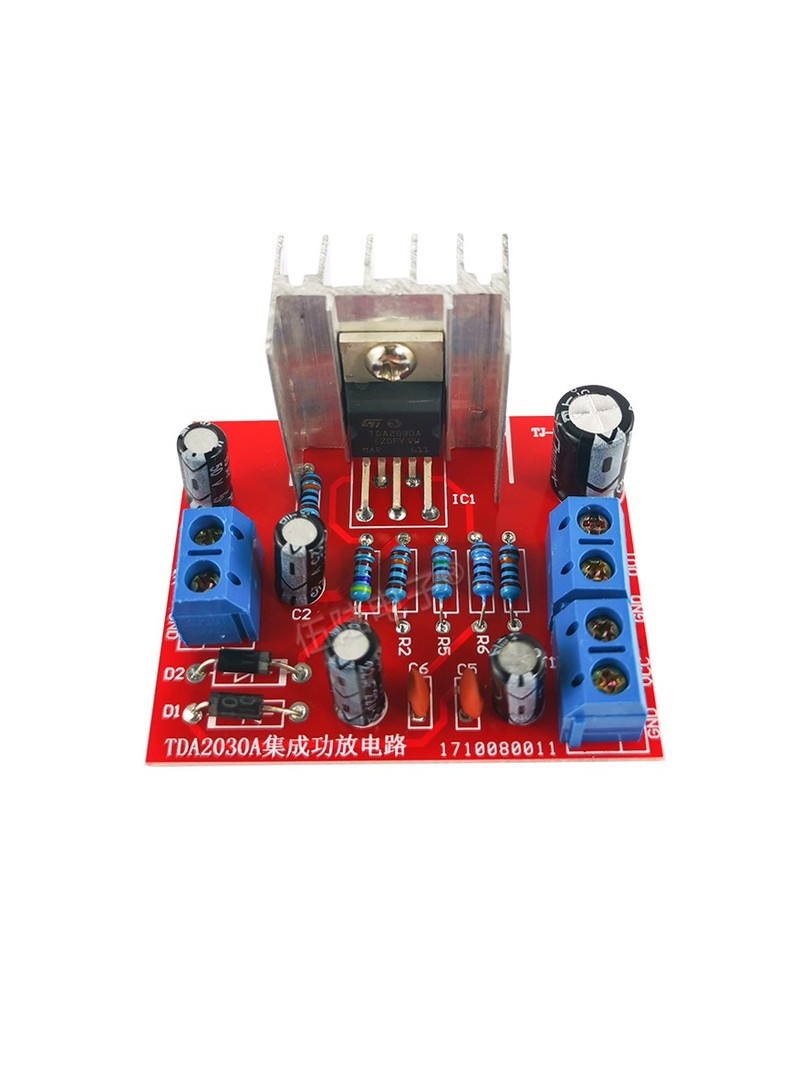

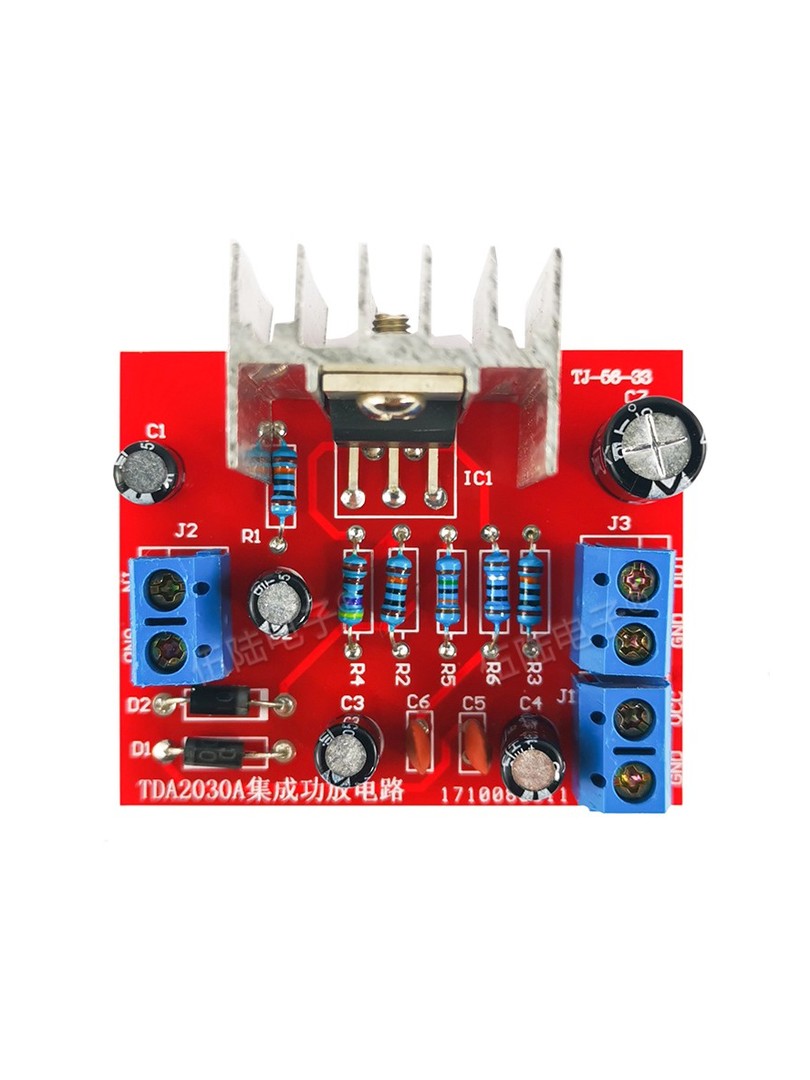

Zestaw DIY do samodzielnego montażu wzmacniacza audio mono TDA2030A
Przegląd produktów
Model produktu: TJ-56-33
Nazwa produktu: Zestaw wzmacniacza monofonicznego TDA2030A ze zintegrowanym obwodem wzmacniacza
Zestaw wzmacniacza monofonicznego TDA2030A to projekt elektroniczny zaprojektowany w celu zwiększenia umiejętności w zakresie wzmacniania dźwięku. Ten zintegrowany obwód wzmacniacza wykorzystuje zintegrowany obwód wzmacniacza mocy audio TDA2030 i zawiera niezbędne komponenty otaczające dla optymalnej wydajności.
Zintegrowany obwód wzmacniacza mocy składa się z układu scalonego wzmacniacza mocy audio TDA2030 i otaczających go komponentów. Ten układ scalony charakteryzuje się niewielkimi rozmiarami, niewielką liczbą komponentów peryferyjnych, wysoką stabilnością, szerokim zakresem pasma przenoszenia, wysoką mocą wyjściową, niskimi zniekształceniami harmonicznymi i zniekształceniami zwrotnicy, a także jest wyposażony w obwody zabezpieczające przed zwarciem i przegrzaniem. Jest powszechnie stosowany w zaawansowanych rejestratorach i wysokiej jakości urządzeniach wzmacniających stereo.
Kluczowe cechy
- Układ scalony: Wykorzystuje układ TDA2030, znany ze swoich kompaktowych rozmiarów i stabilności.
- Szerokie pasmo przenoszenia: Zapewnia wysoką moc wyjściową przy jednoczesnej minimalizacji zniekształceń harmonicznych i zniekształceń zwrotnicy.
- Obwody zabezpieczające: Wyposażony w zabezpieczenie przed zwarciem i przegrzaniem dla bezpiecznej pracy.
- Wszechstronne zastosowanie: Idealny do zaawansowanych rejestratorów i urządzeń wzmacniających stereo o wysokiej wierności.
- Niewielkie rozmiary: Niewiele komponentów peryferyjnych wymaganych do działania.
- Wysoka stabilność: Niezawodna wydajność w różnych zastosowaniach.
- Rozpraszanie ciepła: Zawiera radiator zapewniający efektywne zarządzanie ciepłem.
Specyfikacja techniczna
- Model produktu: TJ-56-33
- Typ układu scalonego: Wzmacniacz mocy audio TDA2030A
- Zasilanie: 12V DC
- Impedancja obciążenia: 4-8 omów (głośnik z membraną papierową)
- Typ wzmacniacza: Wzmacniacz mono
- Funkcje zabezpieczające: Zabezpieczenie przed zwarciem i przegrzaniem

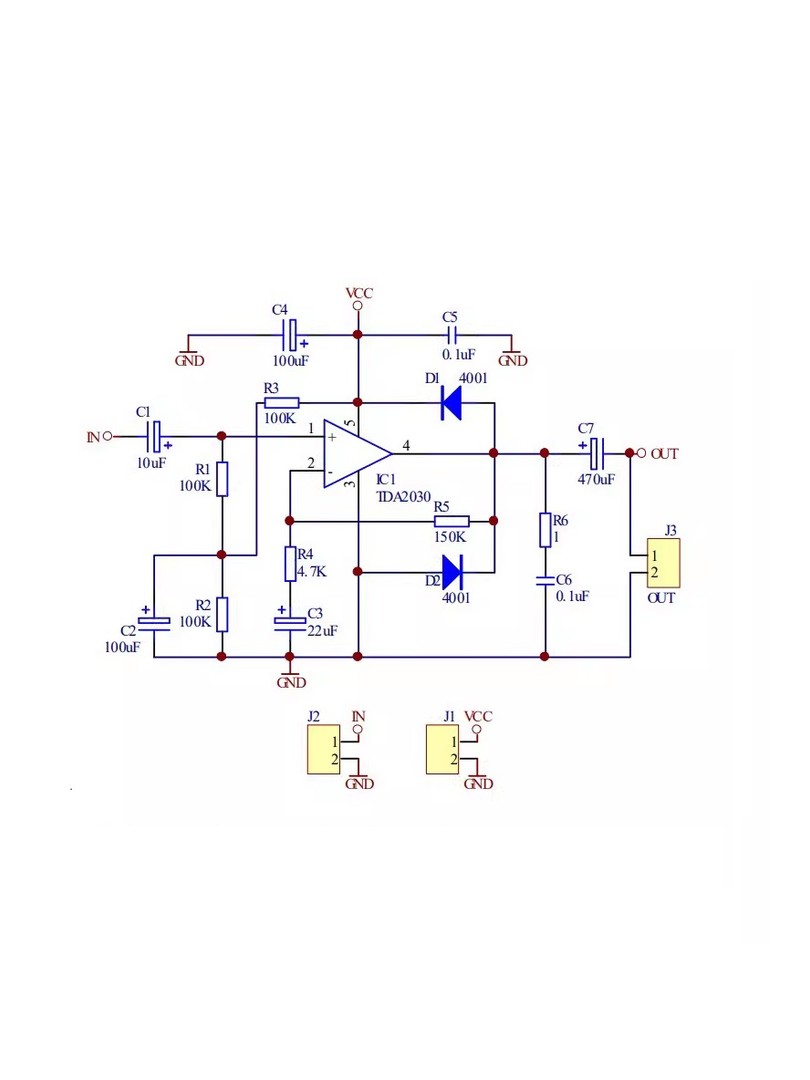

Zasada działania
- Pin 1 układu IC1 (TDA2030): Nieodwracający zacisk wejściowy - główne wejście dla sygnałów audio.
- Pin 2 układu IC1: Odwracający zacisk wejściowy - uzupełnia wejście nieodwracające w celu poprawy stabilności dźwięku.
- C1: wejściowy kondensator sprzęgający - zapewnia, że tylko sygnały AC przechodzą do wzmacniacza, blokując DC.
- Sieć ujemnego sprzężenia zwrotnego: R4, R5 i C3 tworzą obwód ujemnego sprzężenia zwrotnego IC1 w celu poprawy jakości dźwięku i zwiększenia wydajności.
- Pin 4 układu IC1: Zacisk wyjściowy - podłączany do głośnika z papierową membraną o impedancji 4-8 omów w celu uzyskania miękkiego i delikatnego dźwięku o wysokich tonach oraz pełnego i okrągłego dźwięku o niskich tonach.
Wymagania dotyczące zasilania
Zasilanie wymagane dla tego obwodu to 12V DC. Aby zapewnić dobry efekt rozpraszania ciepła przez IC1, specjalnie dodano radiator. Podczas instalacji IC1 i radiator są mocowane za pomocą śrub.
Informacje dotyczące montażu
- Upewnij się, że układ IC1 jest prawidłowo umieszczony i przymocuj go do radiatora za pomocą śrub.
- Postępuj zgodnie ze schematem obwodu w celu dokładnego podłączenia i montażu komponentów.
- Jest to zestaw DIY wymagający lutowania i montażu.

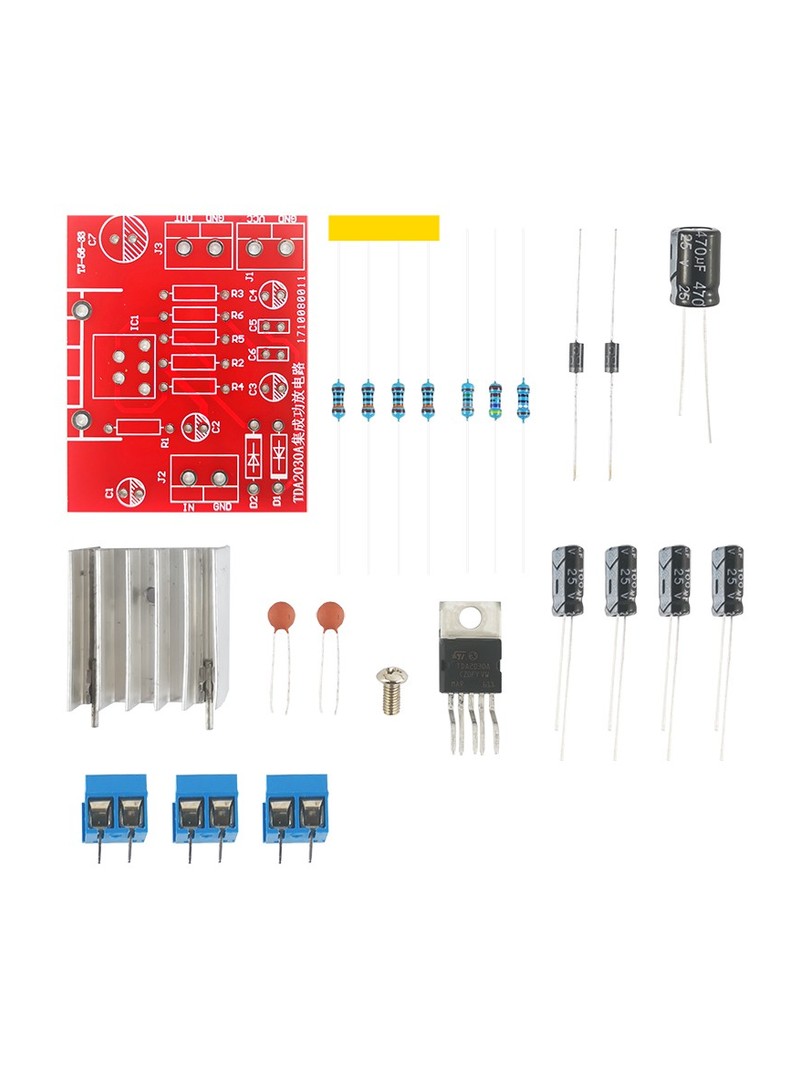

Zawartość opakowania

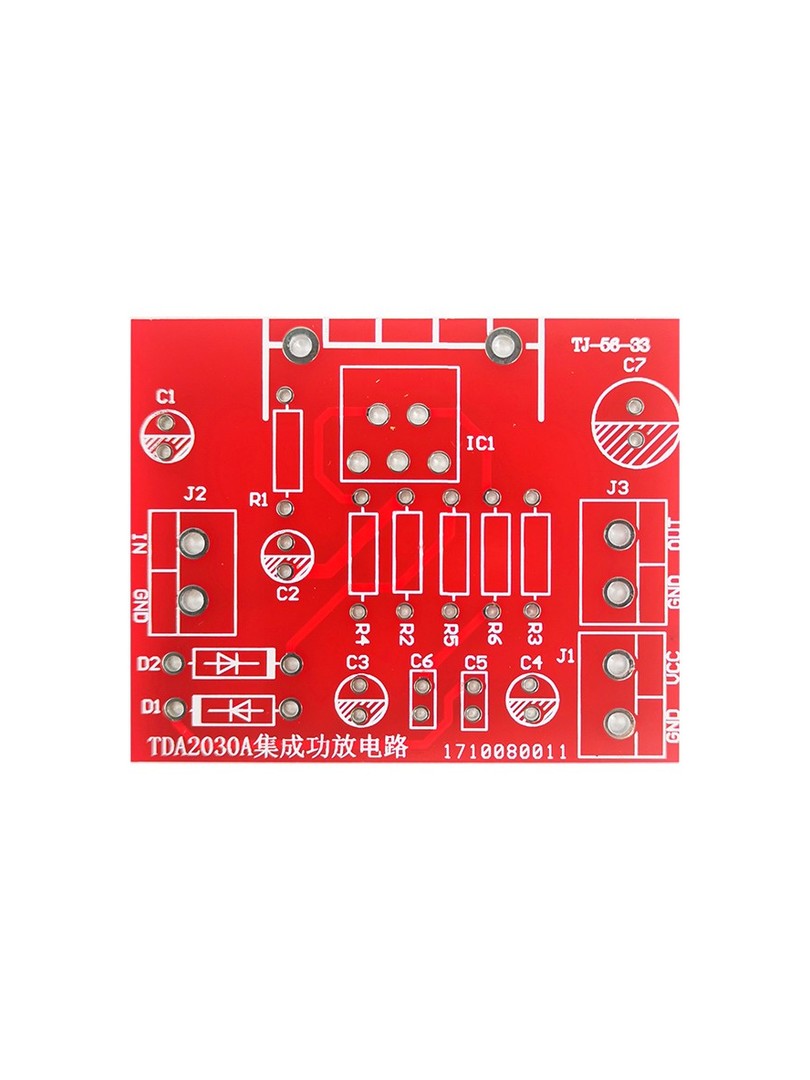

- 1 x Zestaw DIY wzmacniacza monofonicznego TDA2030A (zawiera płytkę drukowaną, układ scalony TDA2030 i wszystkie elementy peryferyjne)
- Radiator dla układu IC1
- Instrukcja obsługi / instrukcja montażu ze schematem obwodu
Zastosowania
- Zaawansowane rejestratory
- Wysokiej jakości urządzenia wzmacniające stereo
- Edukacyjne projekty elektroniczne
- Szkolenie umiejętności projektowania obwodów audio
- Systemy audio dla majsterkowiczów
Ważne uwagi
- Jest to zestaw DIY wymagający lutowania i montażu
- Zasilacz 12 V DC nie wchodzi w skład zestawu
- Głośnik nie wchodzi w skład zestawu (zalecane 4-8 omów)
- Zalecana podstawowa wiedza z zakresu elektroniki i umiejętności lutowania
- Dla bezpiecznego działania należy zapewnić prawidłową instalację radiatora.
Podsumowanie
Zestaw wzmacniacza monofonicznego TDA2030A jest idealny dla entuzjastów elektroniki i studentów chcących rozwijać praktyczne umiejętności w zakresie projektowania i wdrażania obwodów audio. Dzięki solidnym funkcjom i niezawodnej wydajności, zestaw ten stanowi doskonałą podstawę do budowy wysokiej jakości systemów audio.
