Zestaw DIY do samodzielnego montażu wzmacniacza audio 2.1 TDA2030

Płytka wzmacniacza audio TDA2030 2.1 Zestaw do samodzielnego montażu dla studentów

Przegląd produktów

Model produktu: TJ-56-7

Nazwa produktu: Płytka wzmacniacza audio TDA2030 2.1 - zestaw do samodzielnego montażu przez ucznia (tylko elektronika)

Kompletny zestaw elektroniki 2.1-kanałowego wzmacniacza audio z czterema układami scalonymi wzmacniacza mocy TDA2030A i układem regulacji tonów NE5532. Zestaw zawiera tylko płytkę drukowaną i wszystkie niezbędne komponenty elektroniczne - głośniki i obudowa NIE są dołączone. Zapewnia 15 W x 2 dla kanałów satelitarnych i 30 W dla subwoofera. Wymaga lutowania i montażu - idealny dla studentów elektroniki i hobbystów, którzy chcą zintegrować wzmacniacz z własnymi projektami.

Rdzeń tego zestawu wykorzystuje cztery układy scalone wzmacniacza mocy TDA2030A, z których dwa są skonfigurowane jako obwód BTL do użytku jako subwoofer, a pozostałe dwa są używane dla lewego i prawego kanału. Płytka wykonana jest z płyty z włókna szklanego o grubości 1,6 mm, pomalowanej niebieską farbą z białymi napisami. Wszystkie komponenty są fabrycznie nowe. Kondensatory wejściowe to wysokiej jakości kondensatory niepolarne, wykorzystujące kondensatory monolityczne. Dwa duże kondensatory filtrujące to kondensatory 35V/2200uF.

Sekcja przetwarzania tonów tego zestawu wykorzystuje importowany układ TI NE5532, który poprawia jakość dźwięku. Ogólna konstrukcja płytki drukowanej jest rozsądna i symetryczna, estetyczna, o niskim poziomie szumów i wysokiej wydajności kosztowej, dzięki czemu jest szczególnie odpowiednia dla entuzjastów elektroniki i początkujących majsterkowiczów.

Kluczowe specyfikacje

• Model produktu: TJ-56-7
• Zestaw zawiera: PCB + TYLKO komponenty elektroniczne (bez głośników, bez obudowy)
• Układy scalone wzmacniacza: 4x układy scalone wzmacniacza mocy TDA2030A (2x BTL skonfigurowane dla subwoofera)
• Układ scalony kontroli tonów: 1x TI NE5532 (importowany)
• Konfiguracja: 2.1 kanałowy (lewy + prawy + subwoofer)
• Napięcie zasilania: AC 12V
• Moc wyjściowa: 15 W x 2 (lewy/prawy) + 30 W (subwoofer)
• Impedancja wyjściowa: 4-8 Ohm
• Rozmiar płytki drukowanej: 132 x 70 mm (13,2 x 7 cm)
• Materiał PCB: Włókno szklane 1,6 mm, niebieska maska lutownicza, biały sitodruk
• Kondensatory filtrujące: 35V / 2200µF (x2)
• Kondensatory wejściowe: Wysokiej jakości monolityczne kondensatory niepolarne

Opis produktu

TJ-56-7 to wszechstronny 2.1-kanałowy zestaw elektroniczny wzmacniacza audio przeznaczony dla studentów i entuzjastów elektroniki. Łączy w sobie potężne wzmocnienie z wysokiej jakości komponentami, aby zapewnić bogaty, szczegółowy dźwięk z głęboką reprodukcją basów.

Sekcja wzmacniacza

Sercem tego zestawu są cztery układy scalone wzmacniacza mocy TDA2030A. Dwa z tych układów scalonych są skonfigurowane w obwodzie BTL (Bridge-Tied Load) do napędzania kanału subwoofera, zapewniając potężną moc wyjściową 30W. Pozostałe dwa układy sterują lewym i prawym kanałem satelitarnym, zapewniając po 15 W czystego dźwięku. Taka konfiguracja zapewnia solidną wydajność w całym spektrum częstotliwości.

Kontrola tonów

Sekcja przetwarzania tonów zawiera importowany wzmacniacz operacyjny TI NE5532, znany z niskiego poziomu szumów, wysokiej szybkości narastania i doskonałej jakości dźwięku. Znacznie poprawia to ogólną reprodukcję dźwięku w porównaniu do podstawowych konstrukcji wzmacniaczy.

Jakość wykonania

Płytka drukowana jest wykonana z wysokiej jakości płyty z włókna szklanego o grubości 1,6 mm z profesjonalną niebieską maską lutowniczą i przezroczystym białym sitodrukiem dla łatwej identyfikacji komponentów. Wysokiej jakości monolityczne kondensatory niepolarne są używane do sprzężenia wejściowego, a dwa duże kondensatory filtrujące 35V/2200µF zapewniają czyste, stabilne dostarczanie mocy.

Cechy i korzyści

• Potężne 2.1-kanałowe wyjście: 15 W na kanał satelitarny + 30 W na subwoofer dla wciągających wrażeń dźwiękowych.
• Konfiguracja Quad TDA2030A: Dwa układy scalone w BTL dla subwoofera, dwa dla kanałów stereo - zoptymalizowane dla każdego zakresu częstotliwości.
• Wysokiej jakości kontrola tonów: Importowany wzmacniacz operacyjny TI NE5532 zapewniający doskonałą jakość dźwięku, niski poziom szumów i wysoką wierność.
• Wysokiej jakości komponenty: Kondensatory filtrujące 35V/2200µF, monolityczne niepolarne kondensatory wejściowe, płytka PCB z włókna szklanego 1,6 mm.
• Estetycznie zaprojektowana płytka PCB: Niebieska maska lutownicza z białym sitodrukiem, symetryczny i atrakcyjny wizualnie układ.
• Gotowy do integracji: Zaprojektowany dla użytkowników, którzy chcą dostarczać własne głośniki i budować niestandardowe obudowy.
• Wartość edukacyjna: Idealny do nauki o obwodach wzmacniaczy audio, praktyki lutowania i montażu elektroniki.
• Wysoka wydajność kosztowa: Profesjonalna jakość dźwięku w przystępnej cenie.
• Niski poziom szumów: Konstrukcja obwodu zoptymalizowana pod kątem minimalizacji szumów tła i zakłóceń.

Specyfikacja głośników pasywnych (opcjonalny dodatek)

Dla użytkowników, którzy chcą zakupić pasujące głośniki, poniższe głośniki pasywne są dostępne osobno:

• Wymiary obudowy: 60 x 60 x 66 mm
• Impedancja: 4 omy
• Znamionowa moc wejściowa: 3 W x 2 (stereo, nie przekraczać 3 W, aby zapobiec uszkodzeniu głośników)
• Grubość obudowy: 3 mm
• Materiał: Arkusze akrylowe o wysokiej przezroczystości z zaawansowaną technologią obróbki laserowej
• Metoda montażu: Zabezpieczone śrubami akrylowymi o wysokiej przepuszczalności

Wykonane z akrylu o wysokiej przezroczystości i zaawansowanej technologii obróbki laserowej, głośniki te charakteryzują się okazałym, eleganckim i wykwintnym wyglądem z krystaliczną czystością, emanując bardzo wysokiej klasy wrażeniami. Są to nie tylko głośniki audiofilskie, ale także praktyczne dzieła sztuki i mogą być używane z płytami wzmacniacza.

Uwaga dotycząca samodzielnego montażu: Osoby kupujące poszczególne części do samodzielnego montażu będą musiały wykazać się cierpliwością podczas procesu montażu.

Uwaga: Głośniki te NIE są dołączone do zestawu wzmacniacza i należy je zakupić osobno.

Zawartość opakowania (zawartość zestawu)

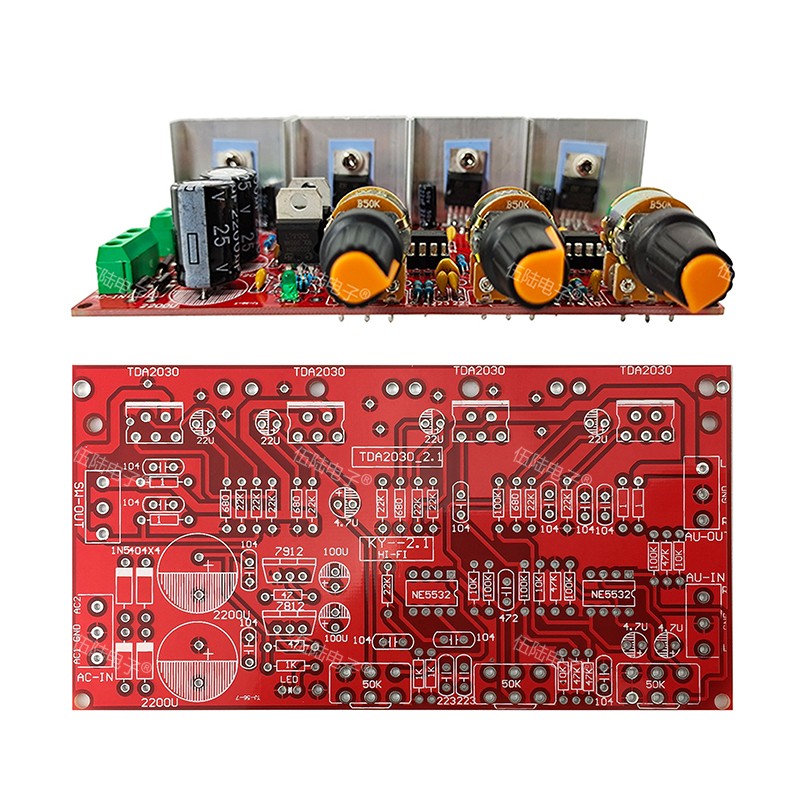

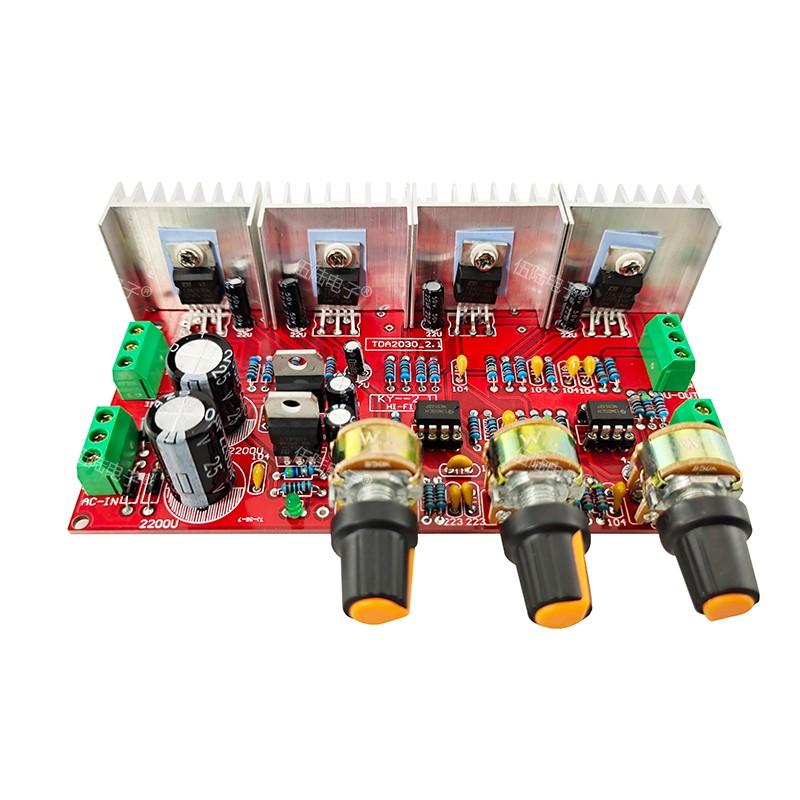

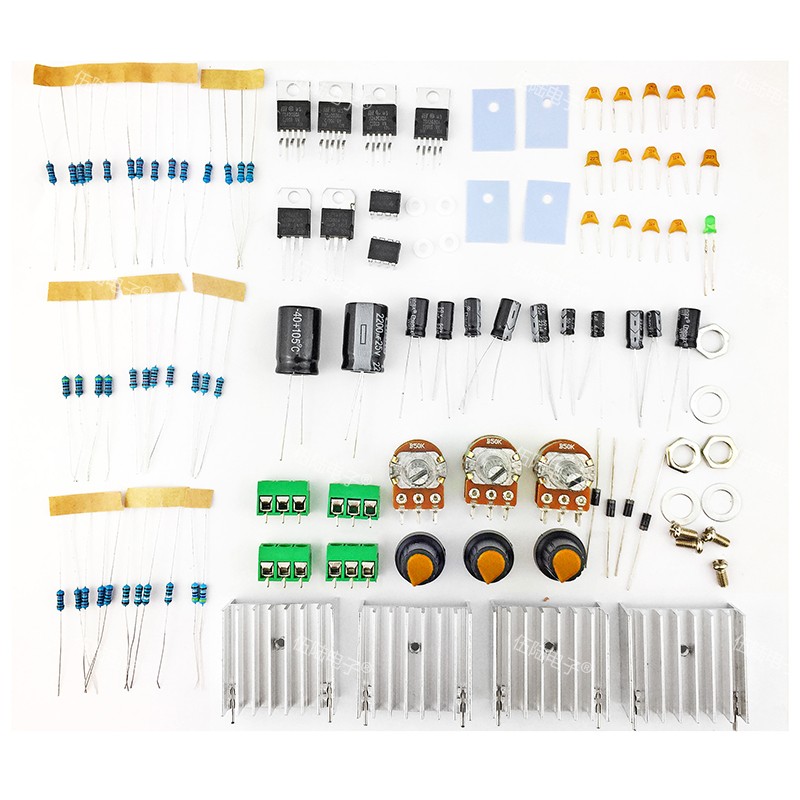

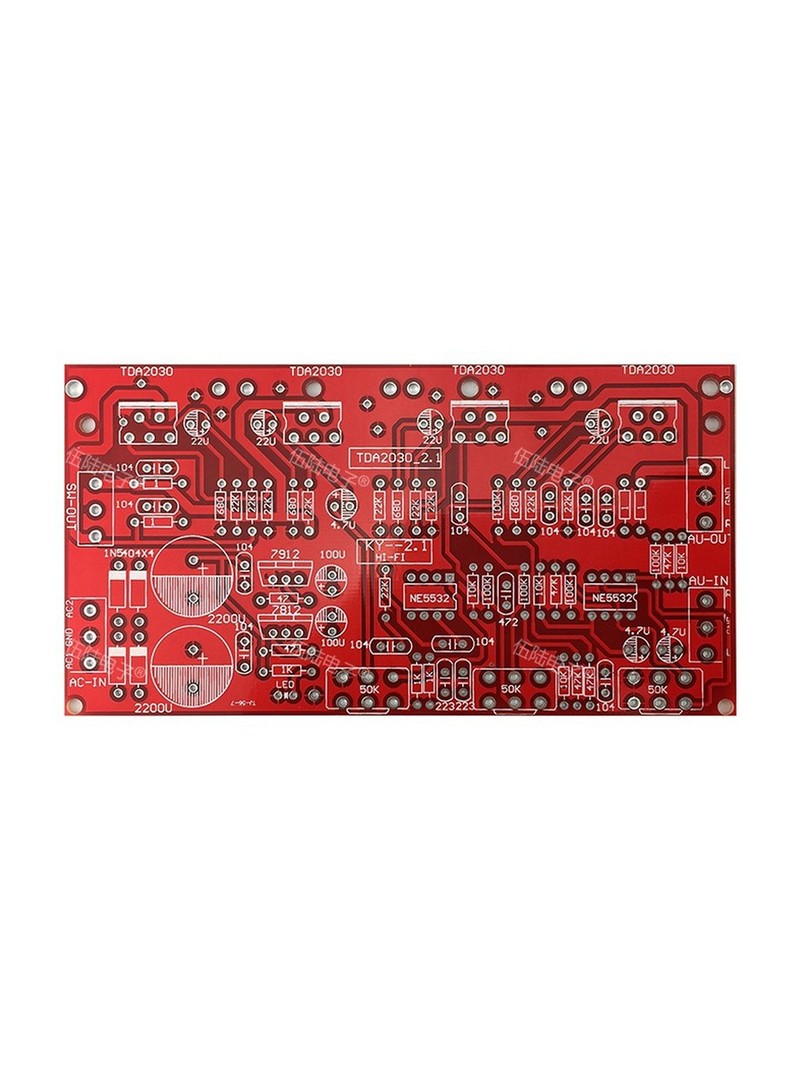

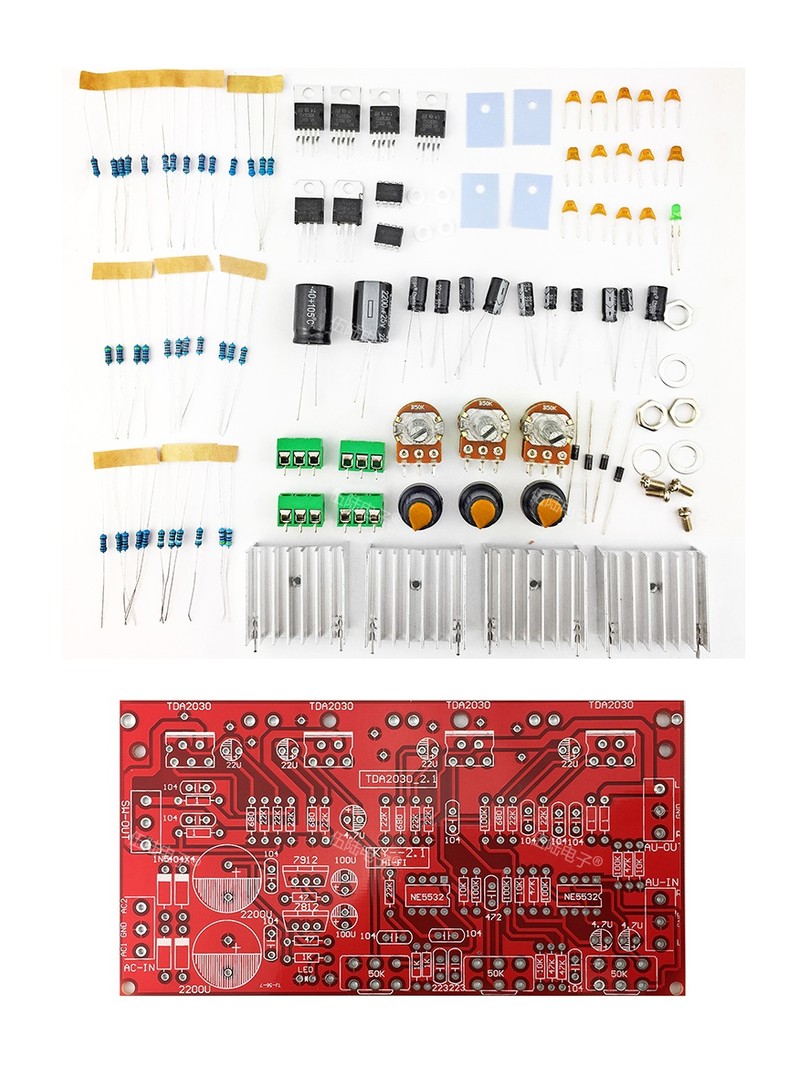

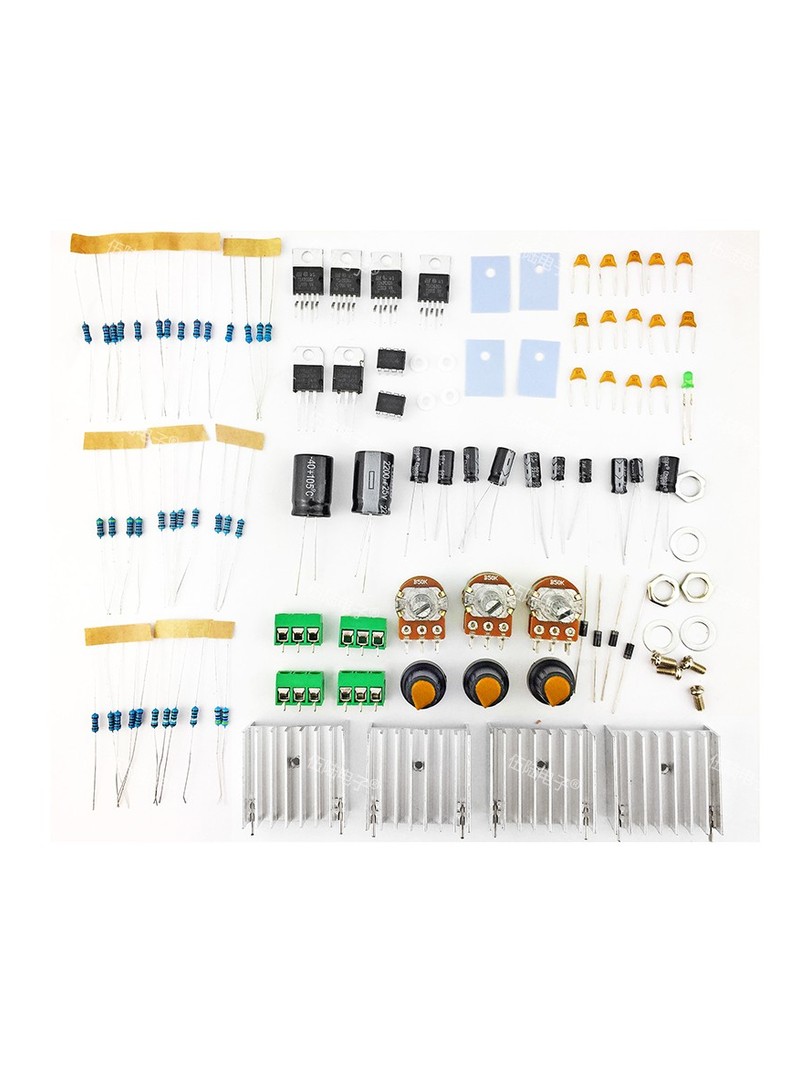

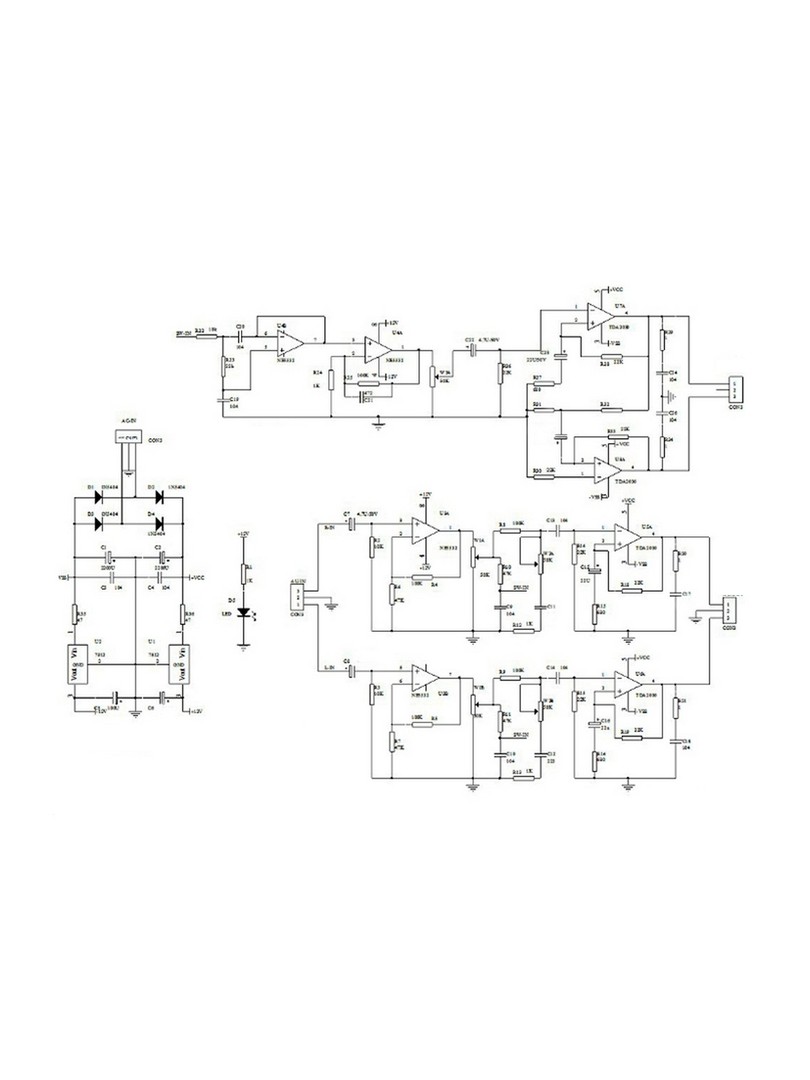

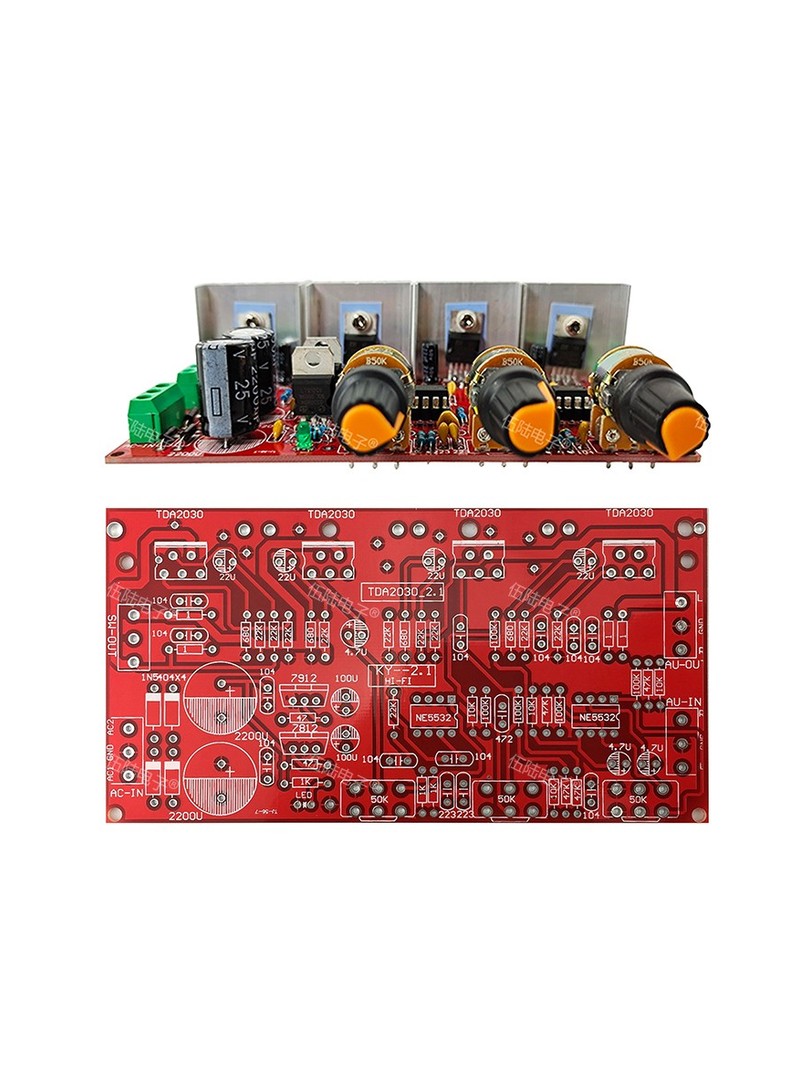

• 1x Główna płytka drukowana (132 x 70 mm, niebieska maska lutownicza, włókno szklane)
• 4x układy scalone wzmacniacza mocy TDA2030A
• 1x wzmacniacz operacyjny TI NE5532 (do regulacji tonów)
• 2x duże kondensatory filtrujące (35V / 2200µF)
• Wiele monolitycznych kondensatorów niepolarnych (do sprzężenia wejściowego)
• Rezystory, diody, małe kondensatory i wszystkie niezbędne elementy pasywne
• Zaciski śrubowe do podłączenia zasilania i głośników
• Potencjometry do regulacji głośności/tonów (jeśli dotyczy)
• Instrukcja obsługi/przewodnik montażu

Uwaga: Akrylowe obudowy głośników i głośniki pokazane na niektórych zdjęciach produktów NIE wchodzą w skład tego zestawu.

Należy zapewnić (nie zawarte w zestawie)

• Transformator zasilający AC 12V - wymagany do zasilania płyty wzmacniacza
• Głośniki - głośniki 4-8 Ohm dla lewego, prawego kanału i subwoofera
• Obudowa - Obudowa dla płyty wzmacniacza (w razie potrzeby)
• Sprzęt lutowniczy - lutownica, lutowie, przecinaki do drutu itp.
• Sprzęt testowy - Multimetr do rozwiązywania problemów (zalecane)

Ważne uwagi i ostrzeżenia

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Kupujący muszą samodzielnie lutować, montować i debugować zestaw.
• Zestaw nie zawiera głośników: Zestaw zawiera tylko elektronikę wzmacniacza. Musisz dostarczyć własne głośniki o odpowiedniej mocy (impedancja 4-8 Ohm).
• Brak obudowy w zestawie: Płytka wzmacniacza jest dostarczana bez obudowy. Przezroczyste akrylowe obudowy pokazane na niektórych zdjęciach NIE są częścią tego zestawu.
• Wymagane zasilanie: Wymaga zewnętrznego transformatora zasilania AC 12V (brak w zestawie).
• Poziom umiejętności: Średniozaawansowany - wymaga podstawowych umiejętności lutowania i znajomości podzespołów elektronicznych.
• Wybór głośników: Aby uzyskać pełną moc wyjściową 15W/30W, należy użyć głośników o odpowiedniej mocy. Do wstępnych testów można ostrożnie używać głośników o niższej mocy.
• Zastosowanie: Przeznaczony do celów edukacyjnych, ćwiczeń lutowniczych, szkoleń z zakresu elektroniki audio i hobbystycznych projektów integracyjnych.
• Należy zapewnić odpowiednie odprowadzanie ciepła dla układów scalonych TDA2030A podczas pracy, zwłaszcza przy wyższych poziomach mocy.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.

Zastosowania edukacyjne

• Projektowanie obwodów wzmacniaczy audio i szkolenie montażowe
• Ćwiczenia lutownicze dla studentów elektroniki
• Zrozumienie konfiguracji wzmacniaczy BTL
• Poznanie obwodów kontroli tonów z NE5532
• Techniki filtrowania i odsprzęgania zasilania
• Opracowywanie niestandardowych projektów audio
• Ćwiczenia laboratoryjne z inżynierii elektronicznej

Podsumowanie

Zestaw TJ-56-7 TDA2030 2.1 Audio Amplifier Board Kit zapewnia niezbędną elektronikę do budowy wysokiej jakości 2.1-kanałowego wzmacniacza audio. Dzięki konfiguracji quad TDA2030A, wysokiej jakości komponentom i kontroli tonów NE5532, zestaw ten zapewnia profesjonalną jakość dźwięku. Został zaprojektowany specjalnie dla twórców, studentów i hobbystów, którzy chcą dostarczyć własne głośniki i obudowy, dzięki czemu idealnie nadaje się do niestandardowych projektów audio i integracji z istniejącymi systemami.
