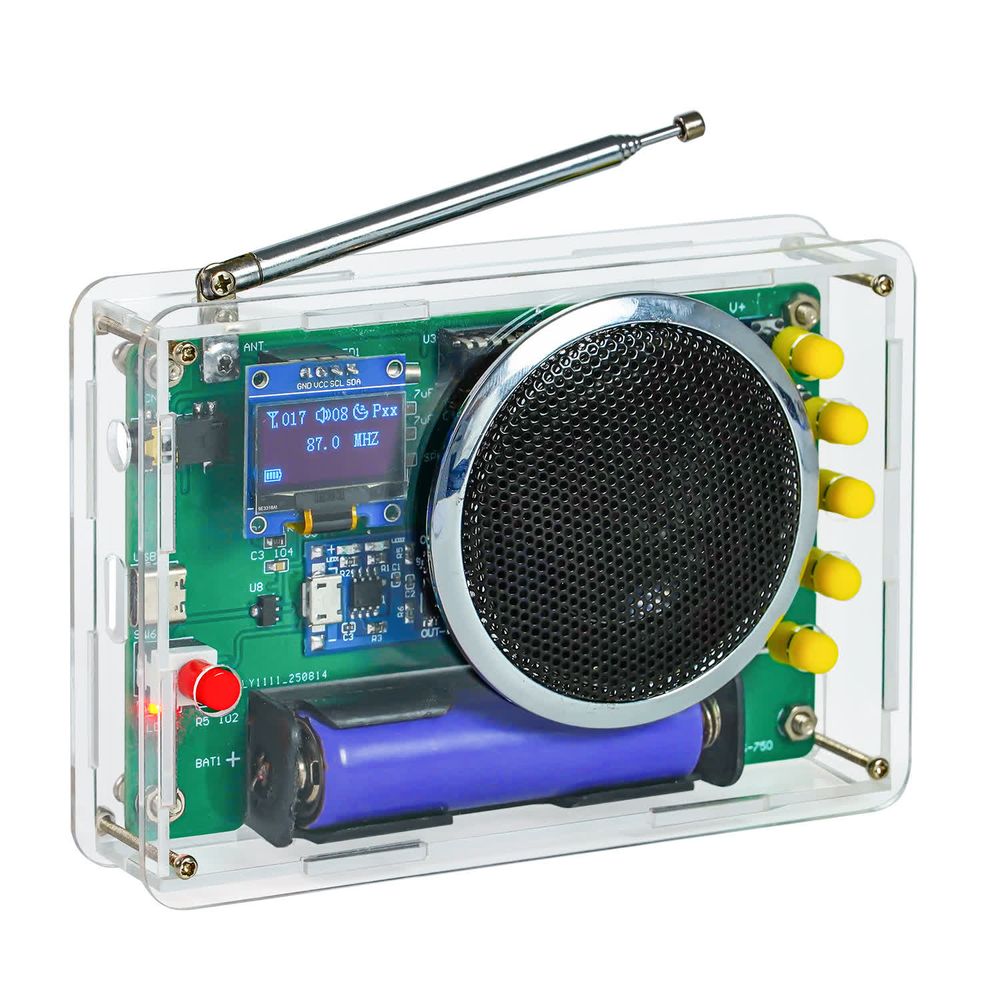

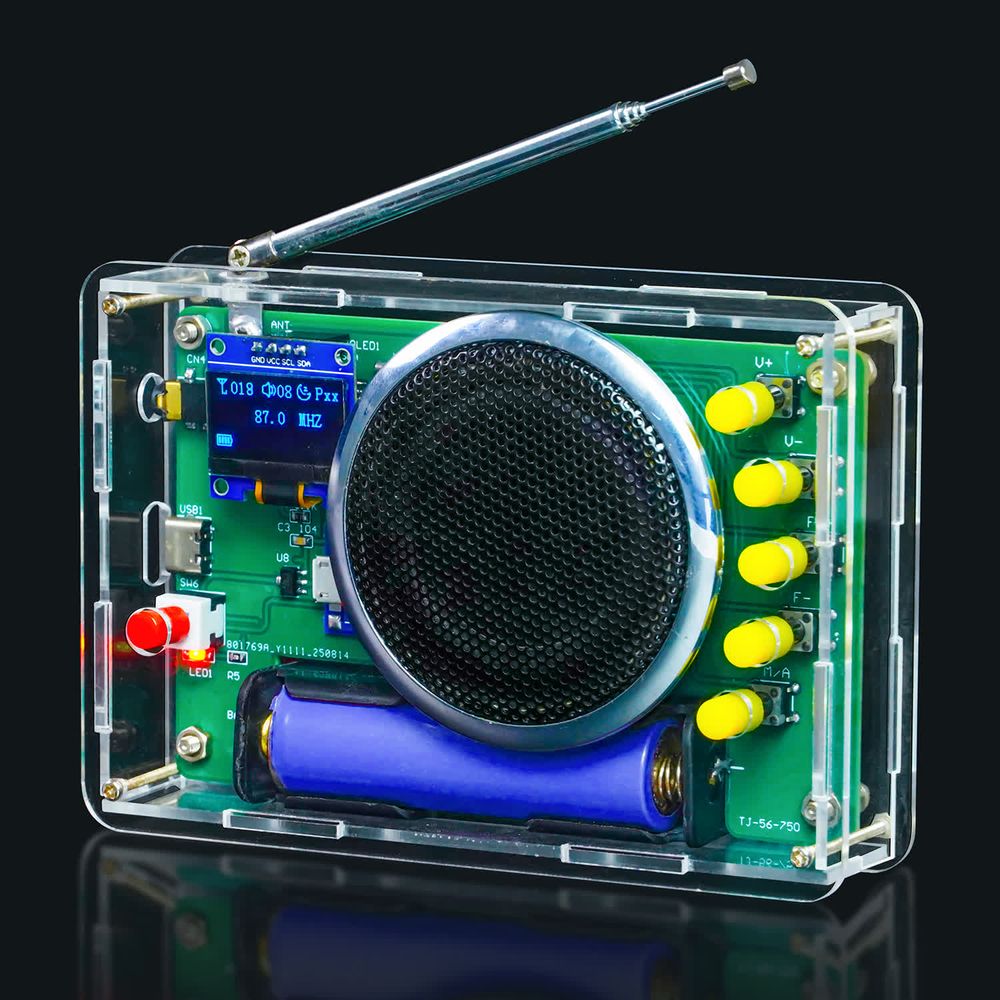

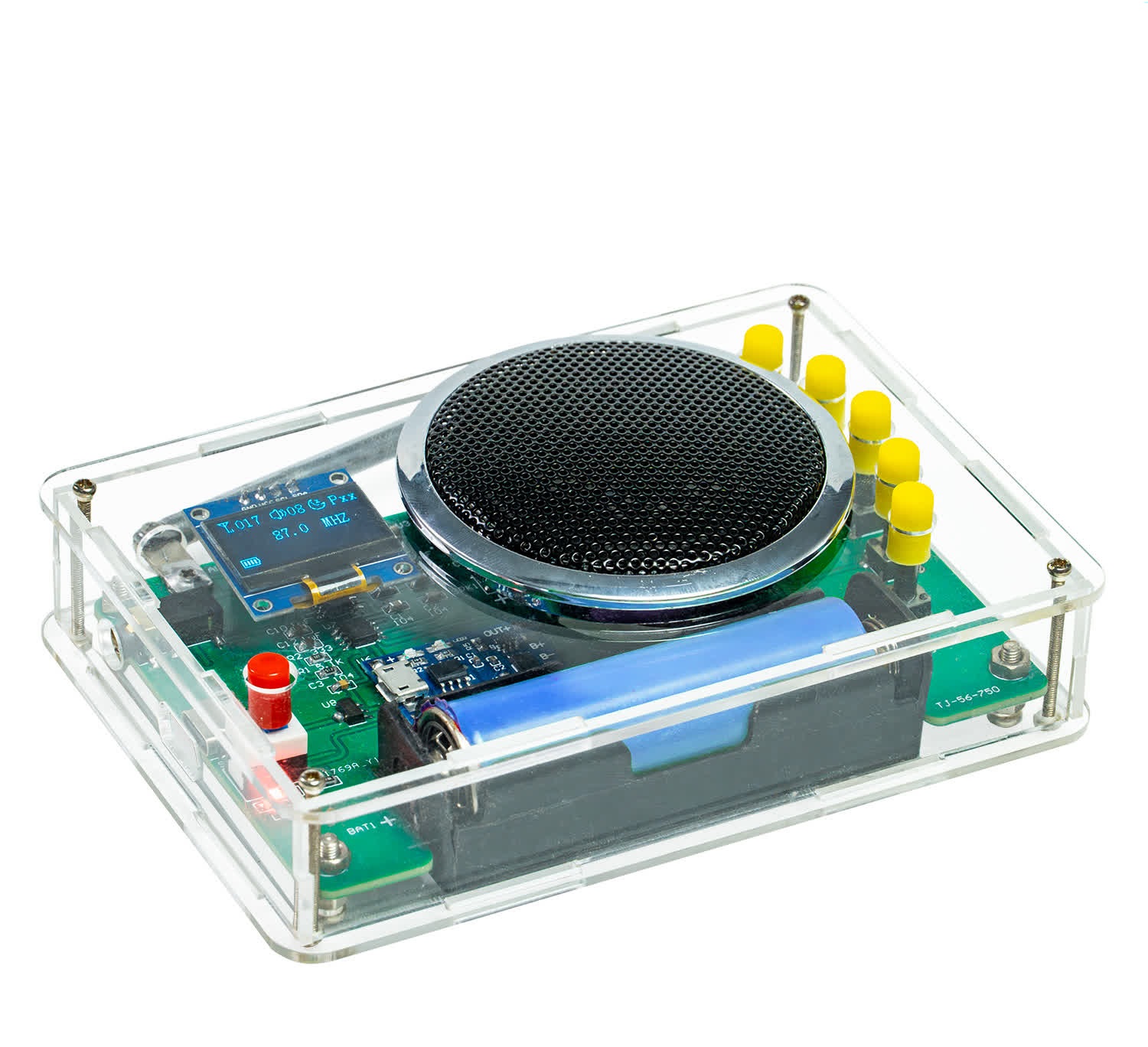

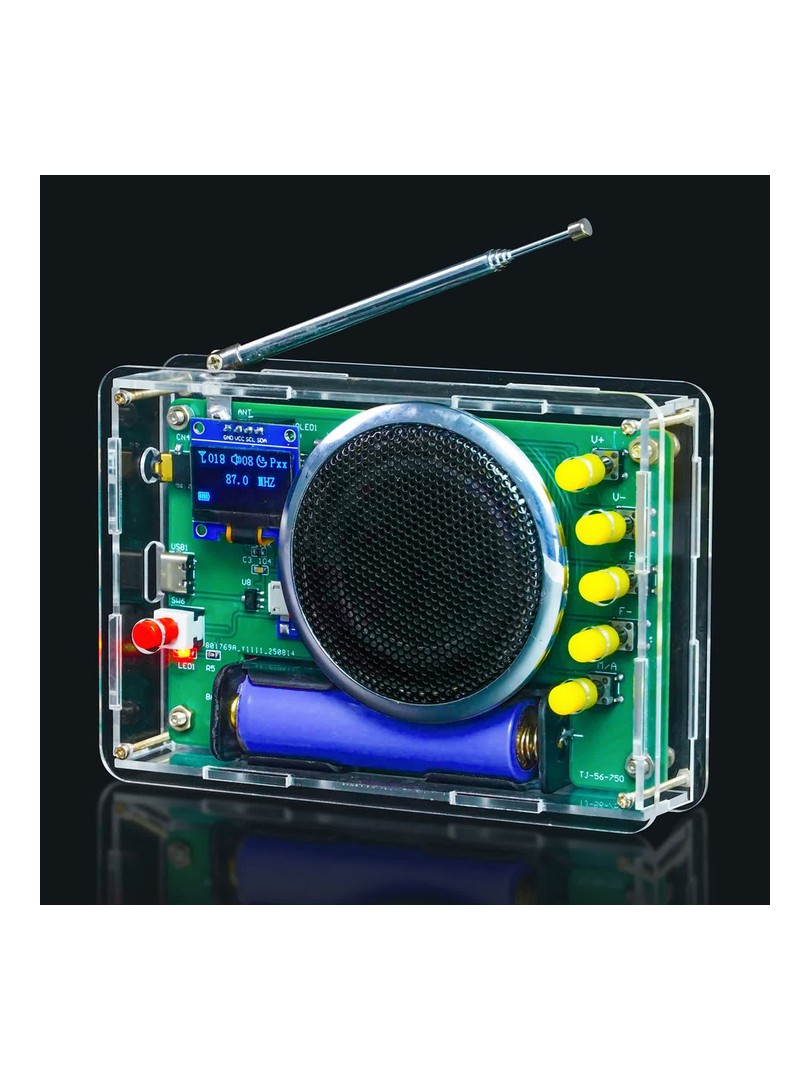

Radio FM Stereo Zestaw DIY Wyświetlacz OLED Ładowanie baterii litowej
Przegląd produktów
Model produktu: TJ-56-750
Nazwa produktu: Zestaw radia FM z wyświetlaczem OLED
Bogaty w funkcje zestaw radiowy FM stereo dla majsterkowiczów z wyświetlaczem OLED i wbudowanym obwodem ładowania baterii litowej. Oparty na module radiowym RDA5807, zapewnia doskonały odbiór ze wzmocnieniem basów, niski poziom szumów i silną ochronę przed zakłóceniami. Posiada 15 poziomów głośności, tryb wyciszenia, automatyczne wyszukiwanie stacji i tryb uśpienia. Zasilany pojedynczą baterią litową 18650 (brak w zestawie). Zawiera akrylową obudowę. Wymaga lutowania i montażu.
Ten produkt jest zestawem do samodzielnego montażu, a nie produktem końcowym! Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.
Kluczowe specyfikacje
- Model produktu: TJ-56-750
- Nazwa produktu: Zestaw radiowy FM z wyświetlaczem OLED
- Napięcie robocze: DC 3.7V (pojedyncza bateria litowa 18650, brak w zestawie)
- Prąd pracy: 300 mA
- Częstotliwość radiowa: 87 - 108 MHz (pasmo FM)
- Moc głośnika: 3W
- Długość anteny: 100 mm (z możliwością przedłużenia do 270 mm)
- Rozmiar płytki drukowanej: 116 x 76 mm

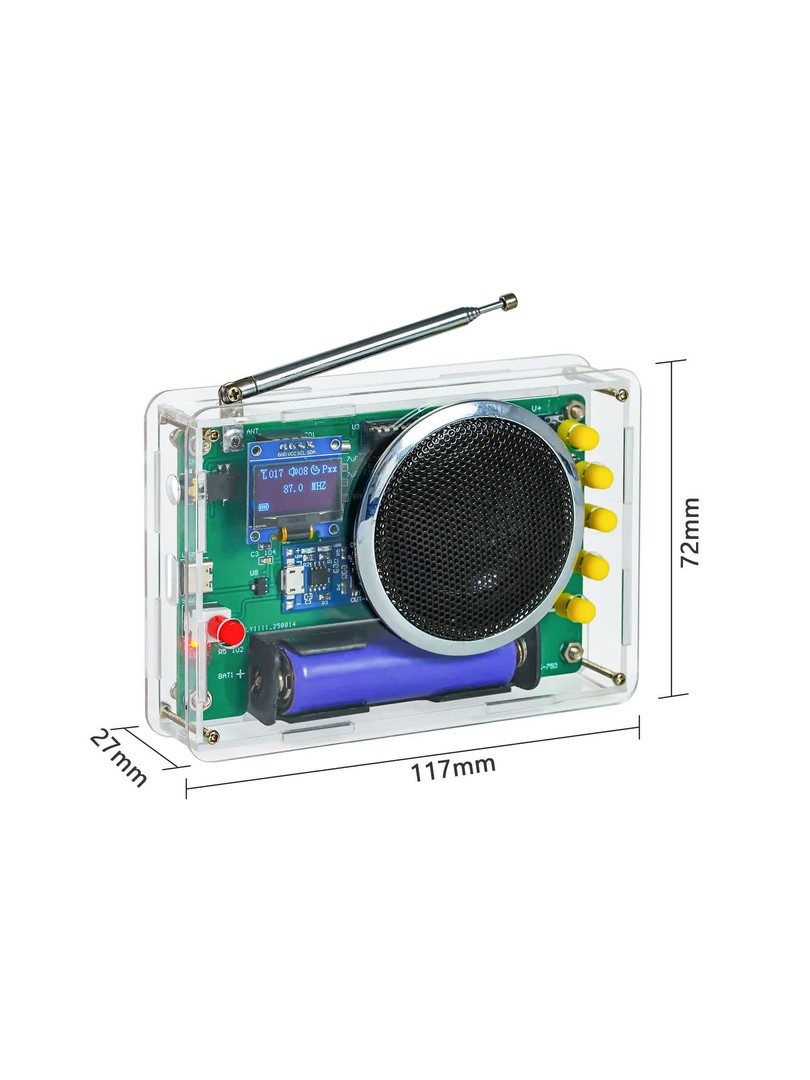

- Wymiary obudowy: 117 x 72 x 27 mm (akryl)
- Wyjście audio: 3,5 mm gniazdo słuchawkowe/audio + wewnętrzny głośnik 3 W
- Moduł główny: Moduł radia FM RDA5807
- Wyświetlacz: Ekran OLED
Opis produktu
TJ-56-750 to nowoczesny stereofoniczny zestaw radiowy FM dla majsterkowiczów, który łączy klasyczną funkcjonalność radia ze współczesnymi funkcjami. Zbudowany w oparciu o zaawansowany moduł radiowy RDA5807, zestaw ten zapewnia wyjątkową jakość dźwięku dzięki redukcji szumów, wzmocnieniu basów, wysokiej czułości i silnym właściwościom przeciwzakłóceniowym.
Dzięki ekranowi OLED funkcjonalny wyświetlacz jest wyraźniejszy. Wyposażony w moduł radiowy RDA5807, oferuje wzmocnienie basów, wysoką czułość, niski poziom szumów i silne funkcje przeciwzakłóceniowe. Dzięki 15 poziomom głośności i trybowi wyciszenia można dostosować dźwięk do własnych preferencji. Obwód ładowania akumulatora litowego umożliwia ładowanie w dowolnym miejscu i czasie. Zawiera funkcje automatycznego wyszukiwania i przechowywania stacji. Posiada tryb uśpienia zwiększający wydajność energetyczną. Zakres częstotliwości radiowych: 87-108 MHz.

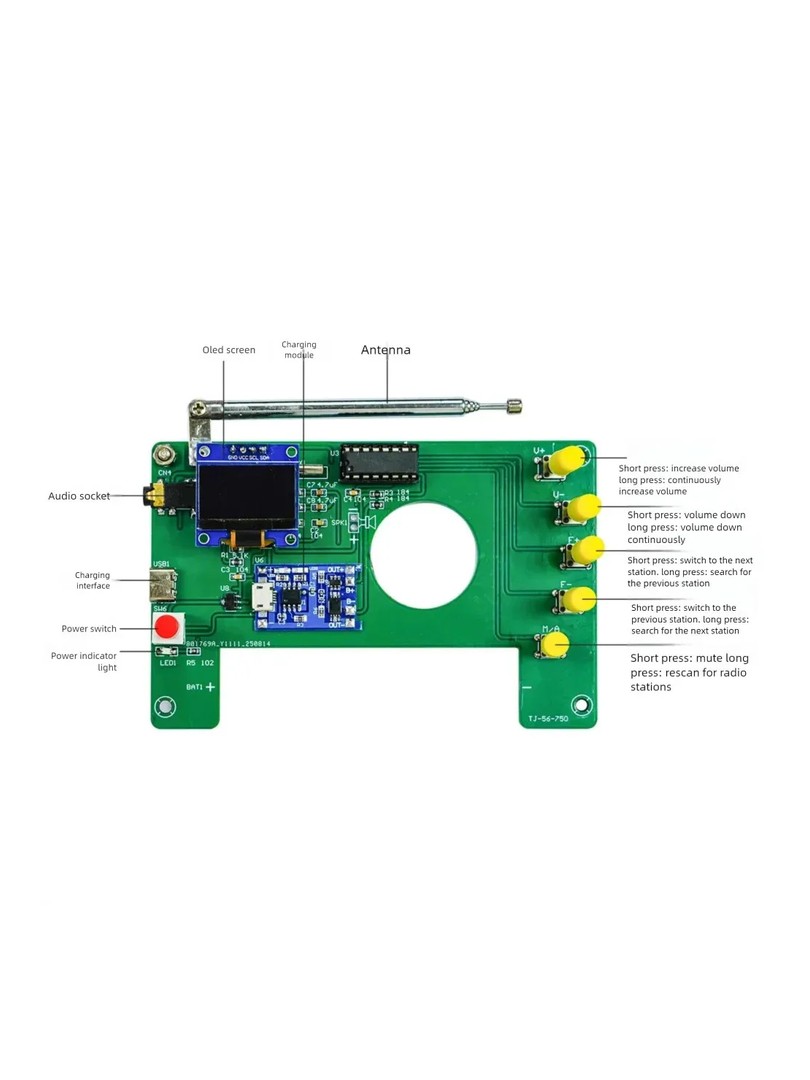

Wyświetlacz i sterowanie
Wyraźny ekran OLED zapewnia intuicyjne wizualne informacje zwrotne dla wszystkich funkcji, dzięki czemu obsługa jest prosta i przyjemna. Wyświetlacz pokazuje częstotliwość, poziom głośności i inne informacje o stanie za pomocą wyraźnych, łatwych do odczytania znaków.
Zasilanie i ładowanie
Jedną z wyróżniających się funkcji jest wbudowany obwód ładowania baterii litowej. Zasilany pojedynczą baterią litową 18650 (brak w zestawie), radiotelefon można wygodnie ładować za pomocą wbudowanego obwodu ładowania - nie ma potrzeby stosowania zewnętrznych ładowarek. Dzięki temu urządzenie jest naprawdę przenośne i zawsze gotowe do użycia.
Funkcje audio
- 15 regulowanych poziomów głośności oraz tryb wyciszenia dla precyzyjnej kontroli głośności
- Wbudowany głośnik o mocy 3 W zapewnia dźwięk wypełniający całe pomieszczenie
- Gniazdo audio 3,5 mm do prywatnego słuchania przez słuchawki lub podłączenia do zewnętrznych systemów audio
Inteligentne funkcje
- Automatyczne wyszukiwanie i zapisywanie stacji - wyszukiwanie i zapisywanie dostępnych stacji za pomocą jednego dotknięcia
- Tryb uśpienia dla oszczędzania energii i wydłużenia żywotności baterii
- Wysuwana antena (od 100 mm do 270 mm) dla optymalnego odbioru
Funkcje i zalety
- Wyświetlacz OLED: Wyraźny, jasny ekran ułatwiający odczyt częstotliwości i ustawień - bardziej intuicyjny niż tradycyjne segmenty LCD lub LED.
- Moduł radiowy RDA5807: Zaawansowany tuner FM z redukcją szumów, wzmocnieniem basów, wysoką czułością, niskim poziomem szumów i silnym przeciwdziałaniem zakłóceniom dla doskonałego odbioru i jakości dźwięku.
- Obwód ładowania baterii litowej: Wbudowana ładowarka do akumulatorów 18650 - ładowanie w dowolnym miejscu i czasie za pomocą standardowej ładowarki USB (akumulator i kabel ładujący nie są dołączone do zestawu).
- 15 poziomów głośności + wyciszenie: Precyzyjna regulacja głośności dostosowana do każdego środowiska odsłuchowego.
- Automatyczne wyszukiwanie stacji: Jednoprzyciskowe skanowanie i zapisywanie dostępnych stacji FM dla łatwego strojenia.
- Tryb uśpienia: Funkcja oszczędzania energii dla wydłużenia żywotności baterii.
- Wysuwana antena: Wysuwanaantena 100 mm, wysuwana do 270 mm dla lepszego odbioru.
- Podwójne wyjście audio: Wewnętrzny głośnik 3 W + gniazdo słuchawkowe 3,5 mm dla wszechstronnych opcji odsłuchu.

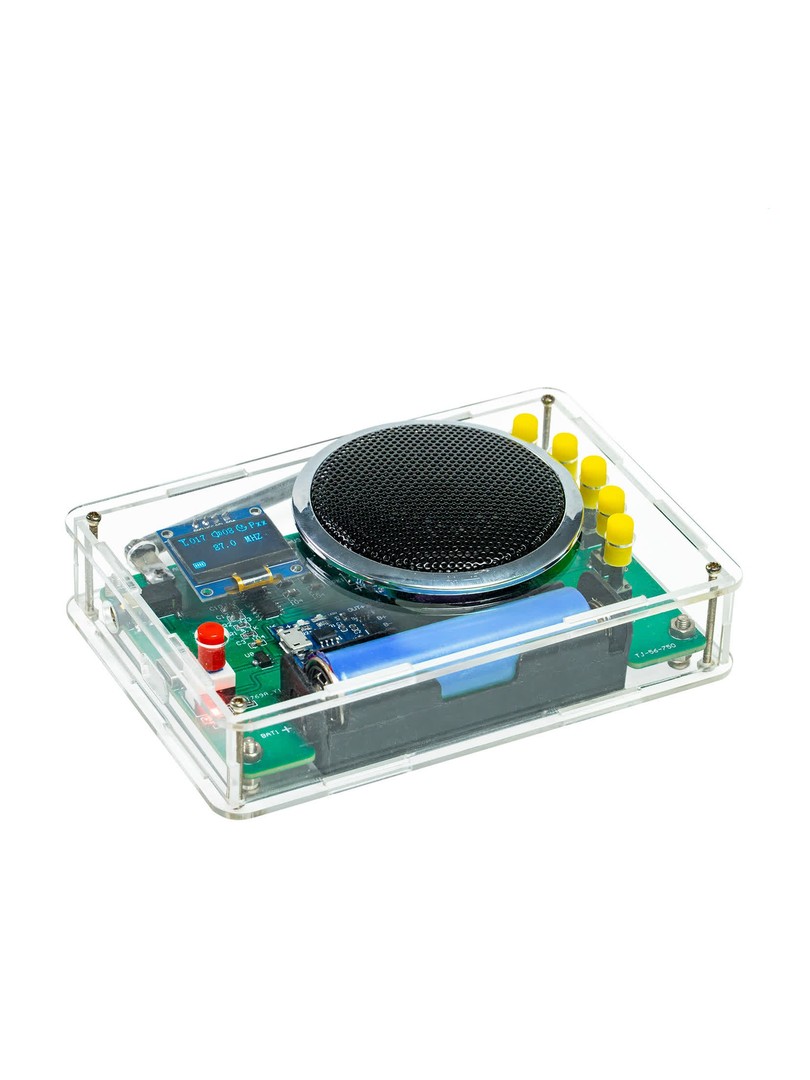

- Akrylowa obudowa w zestawie: Przezroczysta obudowa ochronna prezentuje prace montażowe i zapewnia profesjonalny wygląd.
- Nauka majsterkowania: Doskonały projekt lutowniczy do zrozumienia obwodów radiowych, zarządzania baterią i interfejsów mikrokontrolera.
Zawartość opakowania
- 1x Główna płytka drukowana (116 x 76 mm)
- 1x moduł radia FM RDA5807
- 1x moduł wyświetlacza OLED
- 1x Głośnik 3W
- 1x Wysuwana antena (100-270 mm)
- 1x gniazdo audio 3,5 mm
- 1x Uchwyt baterii/kontakty (dla baterii litowej 18650)
- 1x Elementy obwodu ładowania baterii litowej
- 1x Obudowa akrylowa (panele wycinane laserowo: 117 x 72 x 27 mm)
- Rezystory, kondensatory, przyciski, potencjometry i wszystkie niezbędne elementy elektroniczne
- Osprzęt montażowy (śruby, wsporniki)
- Instrukcje montażu
Uwaga: bateria litowa 18650 i kabel USB do ładowania NIE są dołączone do zestawu.
Zastosowania
- Osobiste przenośne radio FM do użytku domowego lub na zewnątrz
- Edukacyjny projekt elektroniczny do ćwiczenia lutowania
- Nauka o obwodach odbiornika radiowego i module RDA5807
- Zrozumienie ładowania baterii litowej i zarządzania energią
- Prezent dla majsterkowiczów dla entuzjastów radia
- Biurkowy towarzysz wiadomości i muzyki
Ważne uwagi
- Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu i nie jest gotowym do użycia produktem.
- Bateria nie wchodzi w skład zestawu: Do działania wymaga jednej baterii litowej 18650 (brak w zestawie).
- Kabel do ładowania nie wchodzi w skład zestawu: Kabel USB do ładowania nie znajduje się w zestawie (sprawdź typ złącza w rzeczywistym zestawie - zazwyczaj Micro USB).
- Poziom umiejętności: Średnio zaawansowany - wymaga podstawowych umiejętności lutowania i umiejętności postępowania zgodnie z instrukcjami montażu.
- Obsługa układów scalonych: Należy zwrócić uwagę na orientację wrażliwych komponentów, zwłaszcza modułu RDA5807 i wyświetlacza OLED.
- Antena: Aby uzyskać najlepszą wydajność odbioru, należy całkowicie wysunąć antenę.
- Zastosowanie: Przeznaczony do celów edukacyjnych, ćwiczeń lutowniczych, szkolenia elektroników i hobbystów.
- Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
- Należy przestrzegać prawidłowej polaryzacji połączeń baterii.
Podsumowanie
Zestaw radia FM z wyświetlaczem OLED TJ-56-750 to nowoczesne podejście do klasycznego projektu radia dla majsterkowiczów. Dzięki zaawansowanemu modułowi RDA5807, wyświetlaczowi OLED i wbudowanemu ładowaniu baterii litowej, oferuje wyjątkową wydajność i wygodę. Dołączona akrylowa obudowa zapewnia profesjonalny, wykończony wygląd, prezentując pracę lutowniczą. Idealny dla studentów elektroniki, hobbystów i każdego, kto chce zbudować własne wysokiej jakości radio FM.
