Zestaw DIY do samodzielnego montażu głośnik Bluetooth z radiem FM

Zestaw głośnikowy Bluetooth - zestaw do samodzielnego montażu z radiem FM

Zestaw do samodzielnego montażu głośnika Bluetooth z radiem FM i metronomem muzycznym LED to zabawny i funkcjonalny projekt elektroniczny dla hobbystów i entuzjastów audio. Ten kompaktowy zestaw oferuje wiele opcji odtwarzania, w tym Bluetooth, USB, kartę SD i radio FM. Posiada również unikalny, sterowany głosem metronom LED, który miga w rytm muzyki, dodając imponujący efekt wizualny. Dzięki przezroczystej akrylowej obudowie i wysokiej jakości komponentom, projekt ten zapewnia zarówno wartość edukacyjną, jak i satysfakcjonującą jakość dźwięku.

Kluczowe cechy

• Wielofunkcyjne odtwarzanie: Obsługa Bluetooth (JQ-BT), USB, karty SD i wejścia radiowego FM.
• Potężne wyjście stereo: Moc wyjściowa 3 W + 3 W zapewnia głośny i czysty dźwięk w kompaktowym głośniku.
• Odbiór FM: Prosta antena przewodowa poprawiająca czułość radia FM.
• Metronom muzyczny LED: Zawiera 12 diod LED napędzanych przez układy 4×LM358, które migają w rytm muzyki; regulowana czułość.
• Przezroczysta obudowa akrylowa: Ochronna, przezroczysta obudowa ze zdejmowaną folią - atrakcyjna wizualnie i trwała.
• Zestaw do samodzielnego lutowania: Obwód metronomu wymaga ręcznego lutowania; płytka audio jest wstępnie zmontowana i przetestowana.
• Zasilanie USB: Działa na zasilaniu USB 5 V (zalecane 1-2 A); przenośny i wygodny.

Specyfikacja techniczna

• Model: JQ-D017BT
• Zasilanie: DC 5V (USB, zalecane 1-2A)
• Pobór prądu: zalecane ≥2A
• Moc wyjściowa: 3 W + 3 W stereo
• Rozmiar płytki metronomu: 100 × 30 mm
• Wymiary obudowy: 148 × 68 × 81 mm
• Nazwa Bluetooth: JQ-BT

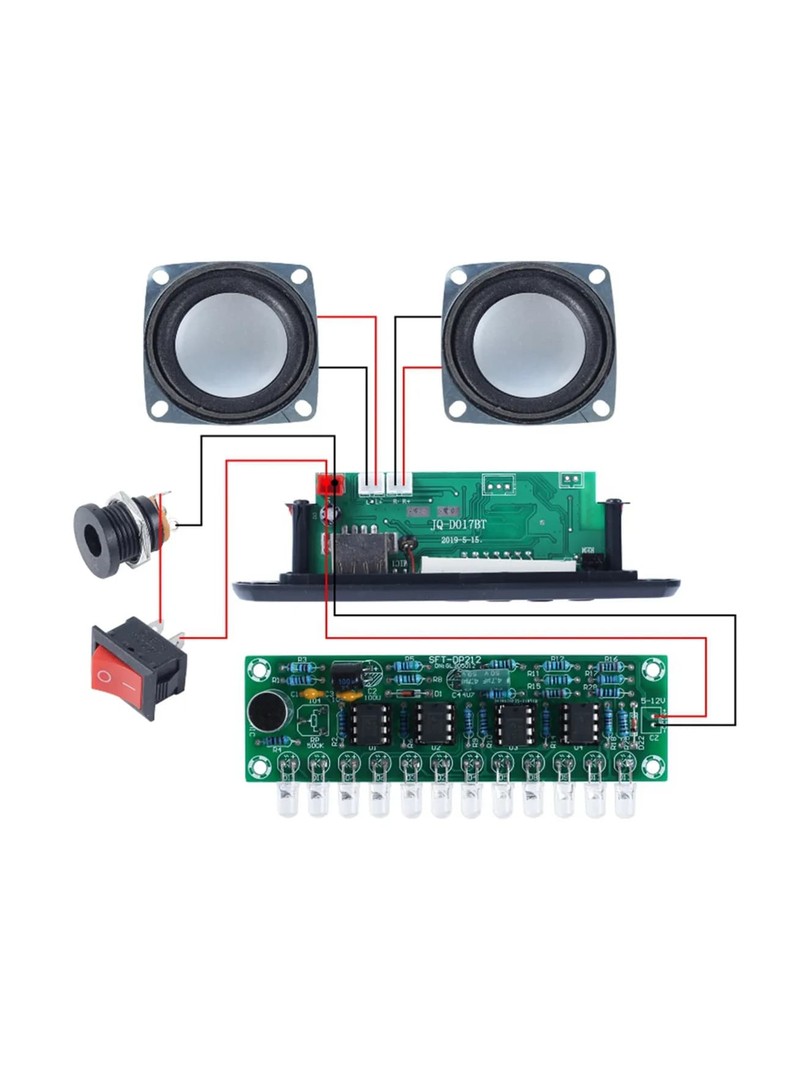

Zestaw zawiera

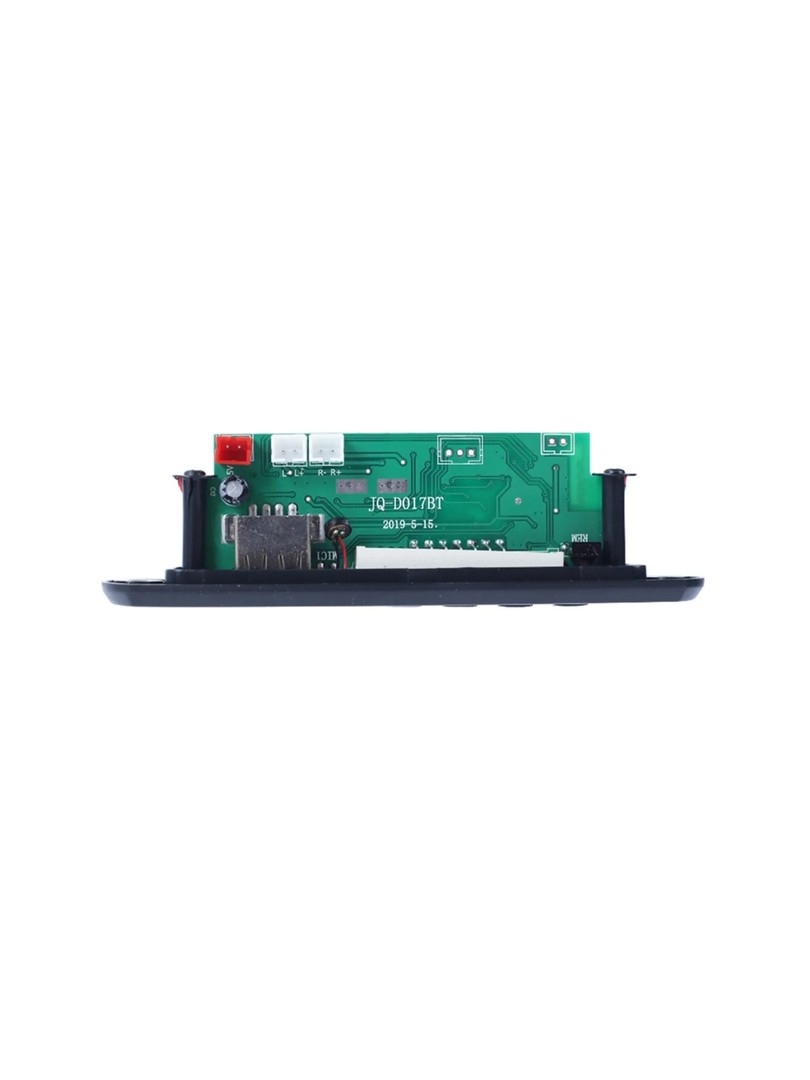

• 1 × wstępnie zlutowana płytka audio Bluetooth/FM/USB
• 1 × Płytka do samodzielnego tworzenia rytmu muzycznego (metronomu) z układami LM358 i 12 diodami LED
• 1 × para głośników 3 W
• 1 × przezroczysta obudowa akrylowa (z folią ochronną)
• 1 × kabel zasilający USB (wejście 5 V)
• 1 × Śruby montażowe i osprzęt
• 1 × Instrukcja montażu i lutowania

Wskazówki dotyczące montażu

• Przed montażem należy usunąć folię ochronną ze wszystkich paneli akrylowych.
• Elementy należy lutować od najkrótszego do najwyższego; należy przestrzegać biegunowości kondensatorów i diod LED.
• Przed włączeniem zasilania urządzenia należy upewnić się, że nie ma zimnych połączeń lutowniczych ani zwarć.
• Odwrotna polaryzacja spowoduje uszkodzenie komponentów - sprawdź przed podłączeniem zasilania.

Uwaga

• Główna płyta audio jest wstępnie zmontowana i przetestowana. Tylko obwód metronomu wymaga lutowania.
• Antena FM musi być przylutowana ręcznie (użyj dowolnego izolowanego przewodu i zwiń go wewnątrz obudowy).
