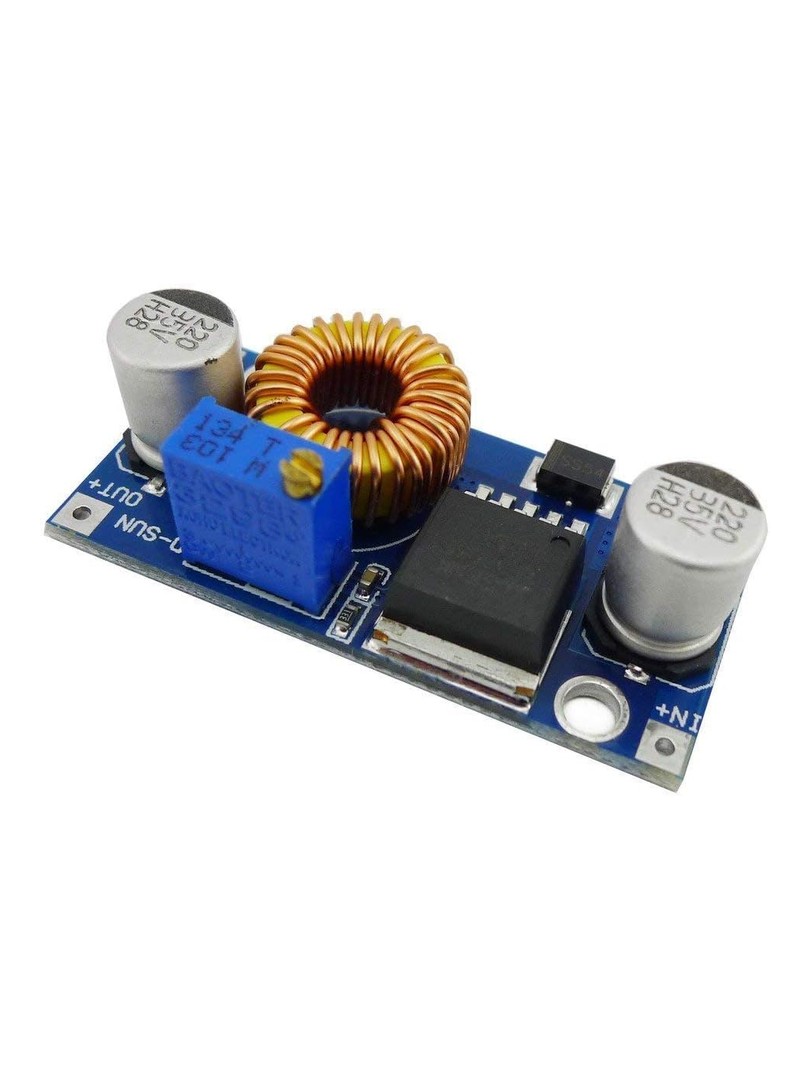

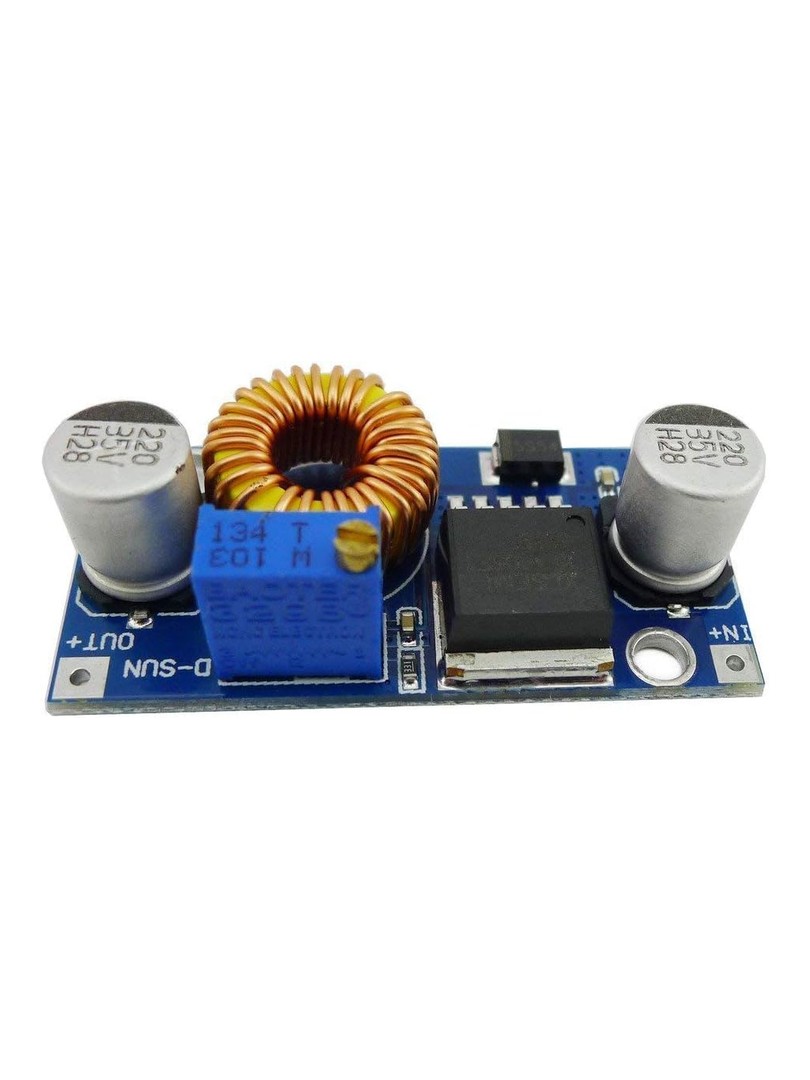

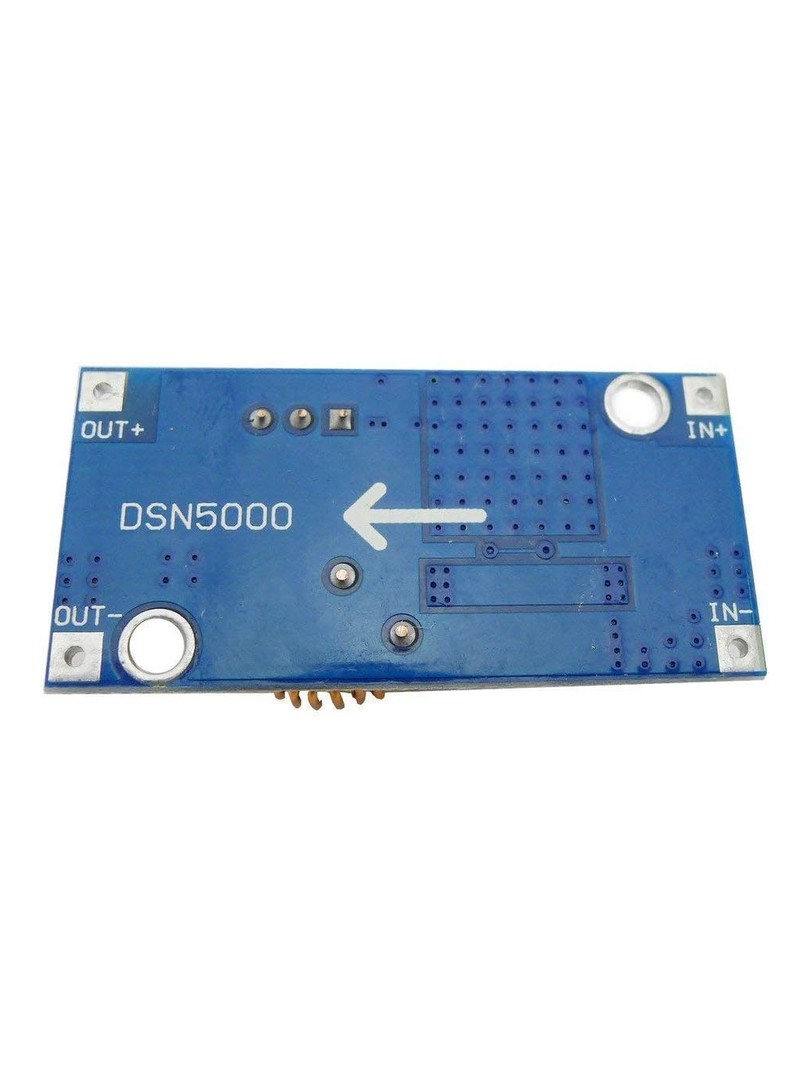

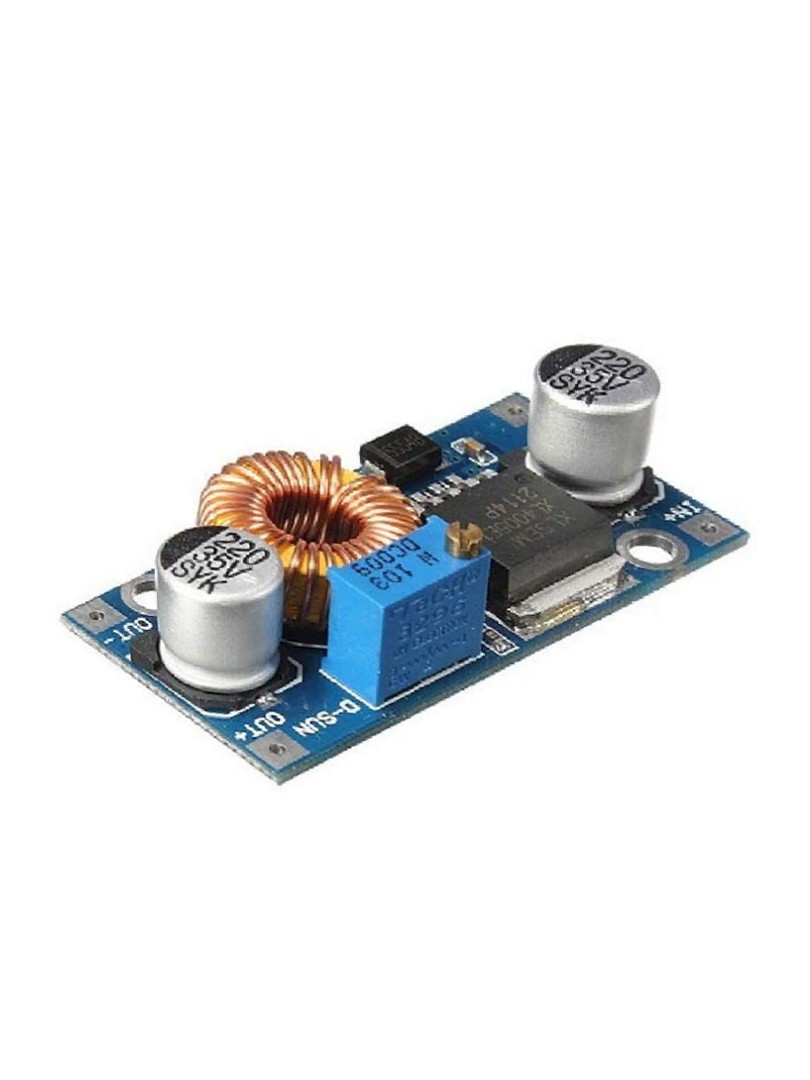

Moduł zasilania impulsowego ProRock XL4005 to przetwornica step-down typu buck przeznaczona do zastosowań wymagających efektywnej redukcji napięcia przy dużym prądzie wyjściowym. Układ wykorzystuje stałe regulator przełączający XL4005 zapewniający dokładny regulację napięcia i prądu wyjściowego.

Zestaw napięcia wejściowego oraz regulowane napięcie wyjściowe pozwalają na elastyczne dostosowanie modułu do różnorodnych zastosowań — od zasilaczy laboratoryjnych, przez systemy zasilania bateryjnego, po elektronikę samochodową i przemysłową.

Główne cechy

Architektura buck: nieizolowana przetwornica obniżająca napięcie

Dokładny regulacja: wieloobrotowy potencjometr umożliwia dokładne ustawienie napięcia wyjściowego

Wysoka efektywność: sprawność konwersji redukuje straty cieplne w porównaniu do regulatorów liniowych

Zestaw napięć: obsługa różnych źródeł zasilania od akumulatorów do systemów przemysłowych

Duża sprawny prądowa: moduł dostarcza prąd wystarczający do zasilania odbiorników dużej mocy

Zintegrowany tranzystor MOSFET: optymalizacja pod kątem pracy przy dużych prądach

Mechanizmy ochronne: zabezpieczenie przed przeciążeniem prądowym i przegrzaniem

Zasada działania

Moduł działa w oparciu o przełączanie tranzystora mocy z częstotliwością około stu osiemdziesięciu do trzystu kilohertów. Układ XL4005 steruje bramką tranzystora MOSFET, który cyklicznie łączy wejście z obwodem wyjściowym. Elementy LC na wyjściu filtrują składową zmienną, wytwarzając stałe napięcie stałe niższe niż napięcie wejściowe. Wieloobrotowy potencjometr umożliwia dokładny ustawienie punktu pracy regulatora przez zmianę wartości napięcia odniesienia w pętli sprzężenia zwrotnego.

Specyfikacja techniczna

Typ modułu: przetwornica DC-DC buck (step-down)

Układ scalony: XL4005

Napięcie wejściowe: 5–32 V DC (maksymalne bezwzględne ~38 V)

Napięcie wyjściowe: 0,8–30 V DC (regulowane)

Prąd wyjściowy: 0–5 A (zalecane ciągłe ≤ 4,5 A)

Zalecana moc wyjściowa: ≤ 75 W (powyżej 50 W wymagany radiator)

Sprawność: do 96%

Częstotliwość przełączania: około 180–300 kHz

Temperatura pracy: −40°C do +85°C

Zabezpieczenia: ograniczenie prądu ~8 A, wyłączenie termiczne, zwarcie

Otwory montażowe: 2 × Ø3 mm

Wymiary modułu: około 44 × 21 mm

Potencjometr regulacyjny: 25 obrotów

Uwagi

Moduł działa wyłącznie w trybie step-down — napięcie wyjściowe musi być niższe niż napięcie wejściowe.

Przy dużej mocy lub ciągłej pracy z dużym prądem zalecane jest zastosowanie dodatkowego radiatora.

Moduł nie posiada wbudowanej ochrony odwrotnej polaryzacji — w razie potrzeby należy zastosować zewnętrzną diodę zabezpieczającą.

Typowe zastosowania

Regulowane zasilacze laboratoryjne i hobbystyczne

Zarządzanie energią w systemach zasilanych bateryjnie

Elektronika samochodowa — redukcja napięcia z instalacji 12 V lub 24 V

Systemy sterowania przemysłowego i embedded

Sterowniki LED i zasilacze odbiorników niskonapięciowych o dużym poborze prądu

Zawartość zestawu

1 × moduł zasilania DC-DC step-down ProRock XL4005 5A

Moduł ProRock XL4005 łączy wysoką sprawność z możliwością dostarczania dużego prądu oraz dokładny regulacją napięcia wyjściowego, co czyni go uniwersalnym rozwiązaniem zarówno dla zastosowań hobbystycznych, jak i techniczny.
