Moduł ProRock DC-DC Step-Down to rozbudowany przetwornica obniżająca napięcie, przeznaczona do stałe zasilania urządzeń elektronicznych napięciem 5V z systemów 12V i 24V. Oparta na kontrolerze synchronicznym TPS40057, przetwornica oferuje wyższą sprawność energetyczną oraz lepszą odpowiedź na szybkie zmiany obciążenia w porównaniu do standardowych rozwiązań wykorzystujących układy LM2560.

Moduł znajduje zastosowanie w systemach przemysłowych, projektach automotive, zasilaniu płyt rozwojowych oraz wszelkich aplikacjach wymagających działający źródła napięcia 5V przy dużych prądach obciążenia.

Główne cechy

Zestaw napięć wejściowych: obsługa systemów 12V, 24V oraz innych źródeł napięcia stałego

Stałe wyjście: stałe napięcie 5V DC odpowiednie dla wrażliwej elektroniki cyfrowej

Wysoka sprawny prądowa: dostarczanie ciągłego prądu do odbiorników o dużym poborze mocy

Efektywna konwersja energii: zmniejszone wydzielanie ciepła podczas pracy pod obciążeniem

Ulepszona odpowiedź dynamiczna: przystosowanie do pracy z systemami mikrokontrolerów i układów cyfrowych

Kompaktowa konstrukcja: łatwa integracja w obudowach urządzeń elektronicznych

Wbudowane zabezpieczenia: ochrona przed przeciążeniem, zbyt niskim napięciem wejściowym oraz przegrzaniem

Zasada działania

Moduł realizuje funkcję przetwornicy obniżającej napięcie w topologii buck converter. Kontroler TPS40057 steruje synchronicznie pracą tranzystorów mocy, regulując stosunek czasu przewodzenia do czasu odcięcia w celu uzyskania żądanego napięcia wyjściowego. Topologia synchroniczna eliminuje diodę odbioru, co zwiększa sprawność i redukuje straty energii. Wbudowany soft start ogranicza prąd rozruchowy, a zamknięta pętla regulacji zapewnia stałe wyjścia przy zmiennym obciążeniu.

Specyfikacja techniczna

Typ modułu: przetwornica DC-DC buck (obniżająca)

Kontroler: TPS40057 (synchroniczny kontroler buck)

Napięcie wejściowe: 9–35V DC

Napięcie wyjściowe: 5V DC (stałe)

Prąd wyjściowy: do 5A

Maksymalna moc wyjściowa: 25W

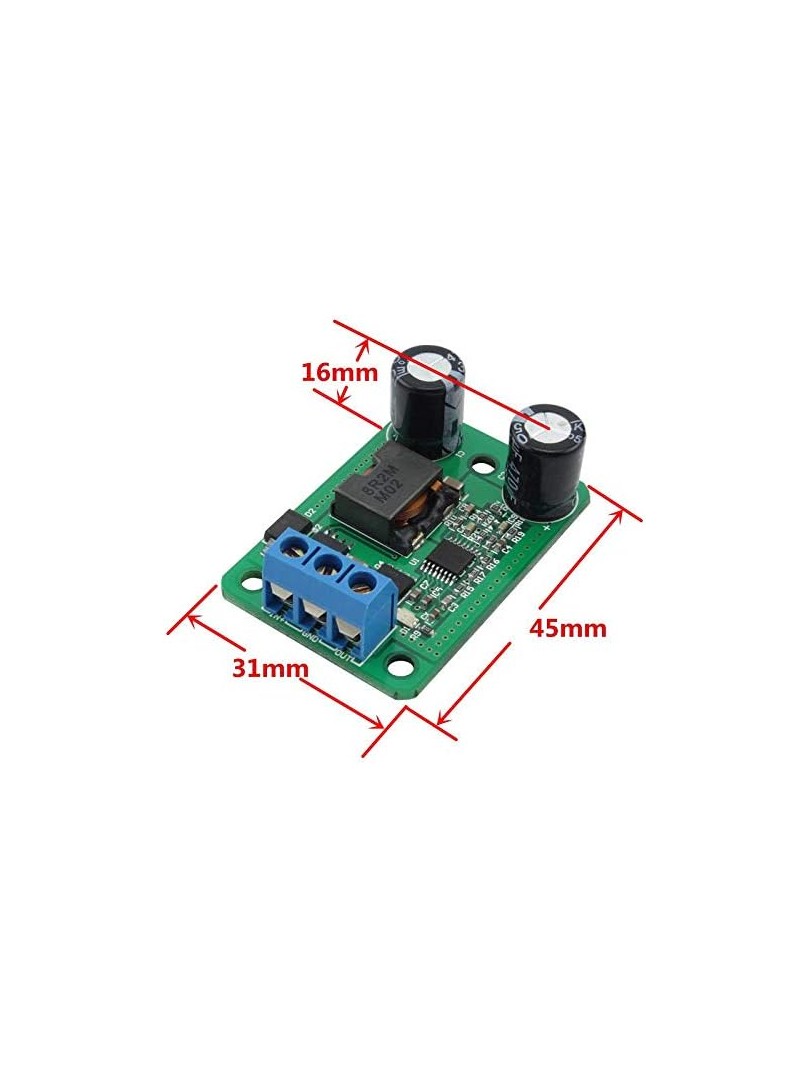

Wymiary: ok. 45 × 31 × 16 mm

Masa: ok. 14 g

Uwagi

Moduł realizuje funkcję obniżania napięcia — napięcie wyjściowe musi być niższe niż napięcie wejściowe.

Nie należy przekraczać maksymalnego napięcia wejściowego 35V DC.

Podczas pracy ciągłej z dużymi prądami zaleca się zapewnienie odpowiedniej wentylacji lub montaż modułu na radiatorze w celu odprowadzenia ciepła.

Typowe zastosowania

Konwersja napięcia z systemów przemysłowych 24V i 12V do 5V

Zasilanie systemów wbudowanych i płyt mikroprocesorowych

Dystrybucja mocy dla peryferiów Arduino, ESP32 i Raspberry Pi

Elektronika samochodowa i automotive

Systemy sterowania i automatyki przemysłowej

Zawartość zestawu

1 × Moduł zasilania DC-DC ProRock Step-Down 24V/12V na 5V 5A

ProRock DC-DC Step-Down to techniczny rozwiązanie dla aplikacji wymagających działający i sprawny zasilania napięciem 5V z systemów 12V lub 24V. Zaawansowana architektura kontrolera TPS40057 oraz wbudowane zabezpieczenia czynią moduł doskonałym wyborem zarówno dla zastosowań przemysłowych, jak i projektów hobbystycznych.
