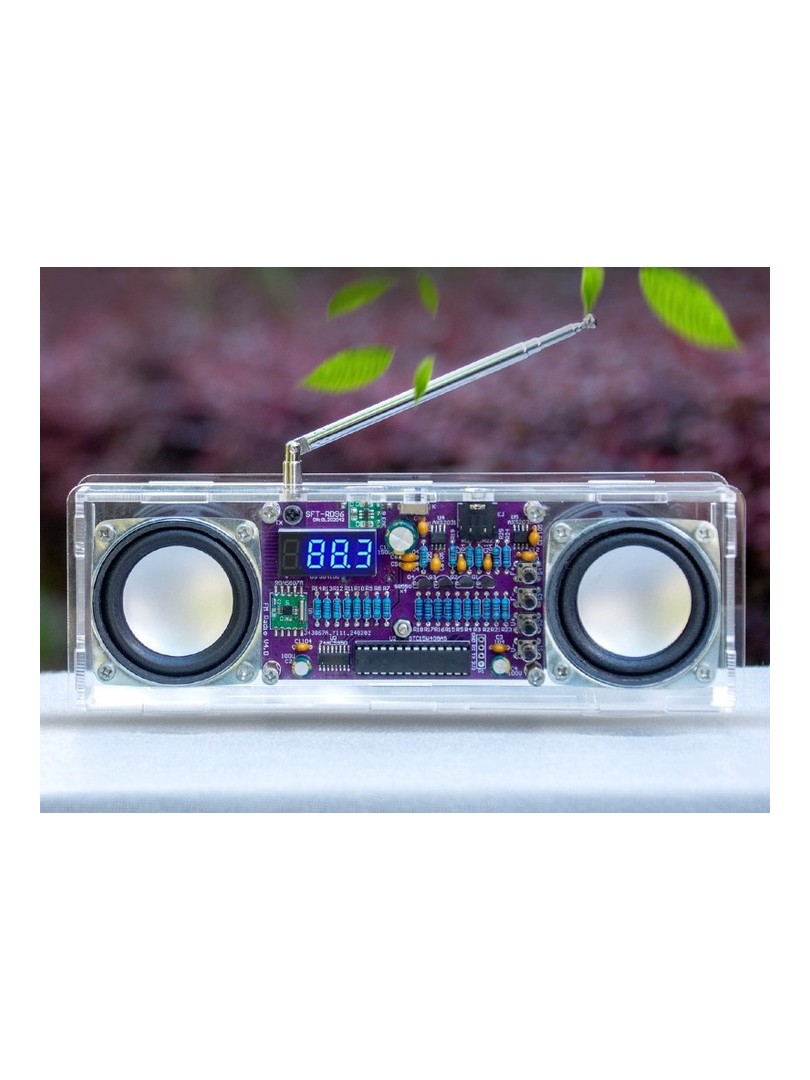

Zestaw SFT-RD96 FM Radio DIY Kit to kompletny praktyczny projekt lutowniczy zawierający odbiornik stereo FM, dwukanałowy cyfrowy wyświetlacz lampowy, wbudowany sterownik audio oraz system akumulatorów litowych typu C ze zintegrowanym zabezpieczeniem. Zaprojektowany do nauki, eksperymentowania i praktycznych umiejętności montażu, zestaw zawiera wszystkie elementy elektroniczne, płytkę drukowaną, moduł baterii, osprzęt obudowy i wyraźnie oznaczone pola lutownicze do montażu z przewodnikiem.

Główne cechy

Odbiór stereo FM: obsługuje częstotliwości 87,5-108 MHz z cyfrowym strojeniem.

Podwójny 7-segmentowy wyświetlacz: wskazanie częstotliwości i głośności w czasie rzeczywistym.

System zasilania typu C: ładowanie wbudowanej baterii litowej.

Kompletne doświadczenie lutowania DIY: wszystkie komponenty w zestawie z oznaczonymi polami PCB.

Zintegrowane zabezpieczenie litowe: ochrona przed przeładowaniem, nadmiernym rozładowaniem i odwrotną polaryzacją.

Opcje wyjścia audio: pady wyjścia głośnikowego i gniazdo audio 3,5 mm.

W zestawie pełny zestaw sprzętu: podstawki, śruby i przezroczysta obudowa.

Specyfikacja techniczna

Model: SFT-RD96

Zakres częstotliwości FM: 87,5-108 MHz

Zasilanie: Bateria litowa 3,7 V (w zestawie)

Interfejs ładowania: USB typu C

Układ scalony odbiornika FM: Cyfrowy tuner FM RDA5807M

Sterownik audio: dwukanałowe wyjście tranzystorowe (S8550)

Mikrokontroler: STC15W408AS-28P (strojenie, sterowanie wyświetlaczem, skanowanie klawiszy)

Wyświetlacz: dwa 3-cyfrowe, 7-segmentowe wyświetlacze LED

Wyjście audio: 3,5 mm jack + wlutowane głośniki

Bateria: ogniwo litowo-jonowe 18650, ok. 1500-2600 mAh (pojemność zależy od partii)

Ładowanie i ochrona: Moduł ładowania/ochrony oparty na TP4056 (typ C)

Rozmiar płytki drukowanej: około 87,5 × 56,5 mm

Grubość płytki drukowanej: 1,6 mm

Przegląd komponentów (BOM)

Moduł odbiornika FM RDA5807M

Regulator napięcia 3,3 V LDO

Obwód ochrony audio

MCU sterujący STC15W408AS-28P

2 × 3-cyfrowe 7-segmentowe wyświetlacze LED

Różne rezystory i kondensatory

Przyciski strojenia i regulacji głośności

Moduł ładowania/ochrony typu C

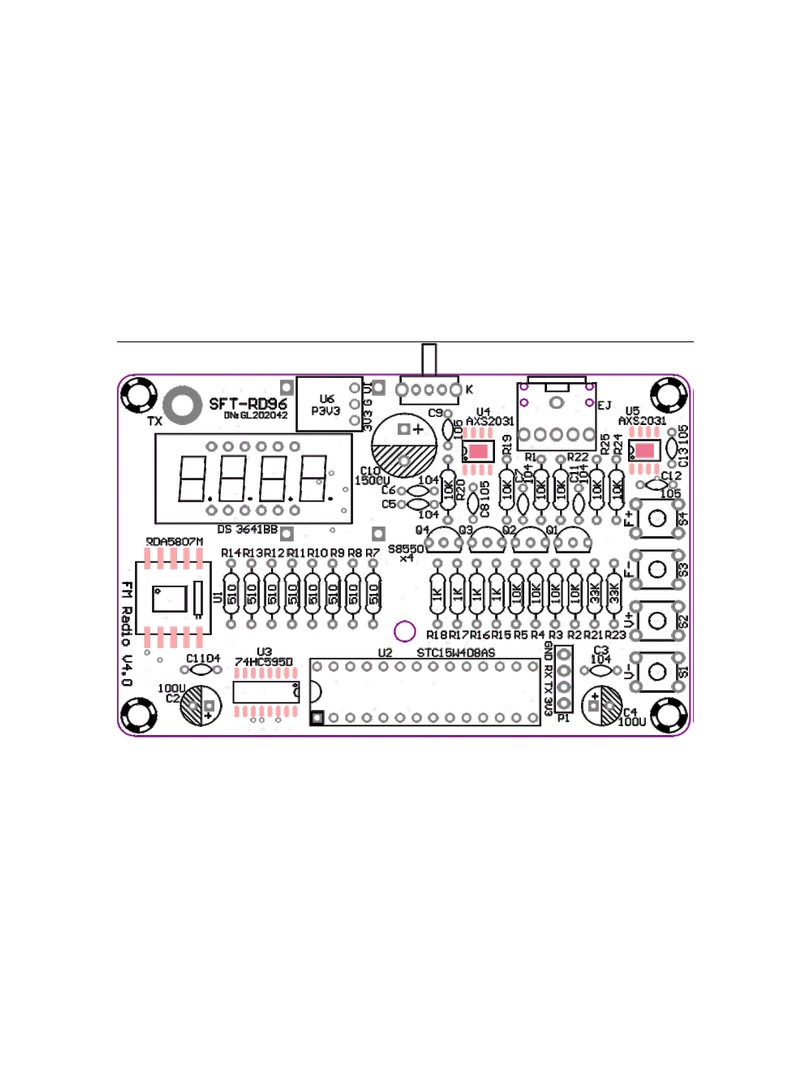

Pełna płytka drukowana z oznaczonymi polami lutowniczymi

Osprzęt obudowy (wsporniki, śruby)

Typowe zastosowania

Elektronika edukacyjna i projekty lutownicze

Montaż odbiornika radiowego FM DIY

Praktyka lutowania i identyfikacja komponentów

Tworzenie przenośnych urządzeń odsłuchowych FM

Nauka systemów opartych na mikrokontrolerach STC

Zawartość opakowania

1 × RD96 FM Radio DIY PCB

Wszystkie wymagane komponenty elektroniczne (rezystory, kondensatory, układy scalone, tranzystory, złącza)

1 × Moduł ładowania i ochrony typu C

Części obudowy z elementami montażowymi

Przewód antenowy FM

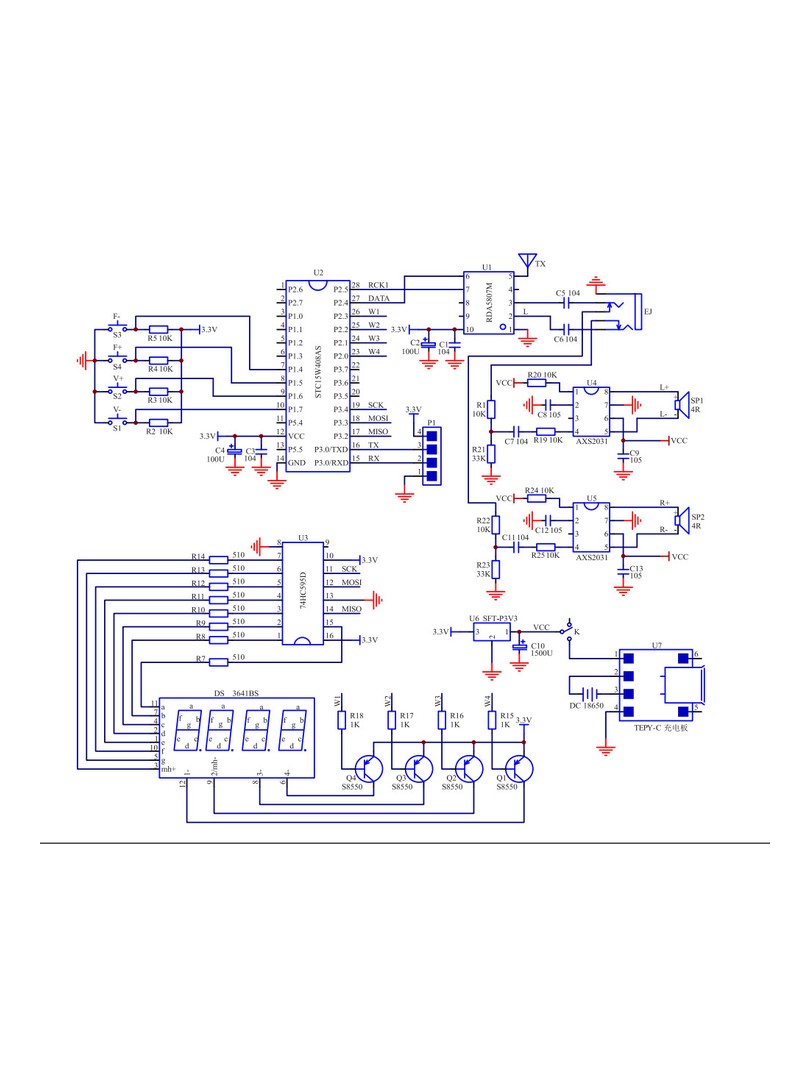

Wydrukowany schemat i instrukcja montażu

Ostrzeżenia

Litowy moduł ładowania/ochrony należy przylutować jako ostatni. Wcześniejsze podłączenie może spowodować uszkodzenie.

Należy przestrzegać prawidłowej biegunowości akumulatora. Nieprawidłowe okablowanie może uszkodzić obwód ładowania.

Nie zwierać akumulatora 18650.

Podczas montażu należy zapewnić prawidłową orientację układów scalonych i wyświetlaczy LED.

Używaj odpowiedniej temperatury lutowania, aby uniknąć przegrzania komponentów.

akumulator litowo-jonowy 18650 - BRAK W ZESTAWIE

Zestaw RD96 FM Radio DIY Kit oferuje kompletne, praktyczne doświadczenie edukacyjne łączące prawdziwe obwody radiowe FM, sterowanie mikrokontrolerem, zarządzanie baterią i praktyczne lutowanie - idealne dla studentów, hobbystów i osób uczących się elektroniki.
