ProRock PICKIT3 Programer Simulator to sterowany komputerowo programator USB oraz debugger działający bezpośrednio w układzie docelowym. Urządzenie umożliwia programowanie i debugowanie sprzętowe mikrokontrolerów PIC, dsPIC oraz AVR wyposażonych w pamięć FLASH. Dzięki funkcji debugowania w czasie rzeczywistym użytkownik może weryfikować działanie oprogramowania bezpośrednio na docelowej płytce, używać punktów przerwania oraz monitorować stan rejestrów i pamięci.

Programator komunikuje się z komputerem za pośrednictwem interfejsu USB pełnej prędkości i współpracuje ze środowiskiem MPLAB IDE. Wbudowany układ monitorowania zabezpiecza przed przepięciem i zwarciem, a diody LED sygnalizują aktualny stan pracy urządzenia.

Główne cechy

Interfejs USB Full-Speed: zapewnia komunikację z komputerem w trybie pełnej prędkości

Wykonanie w czasie rzeczywistym: umożliwia uruchamianie i debugowanie programu bezpośrednio na sprzęcie docelowym

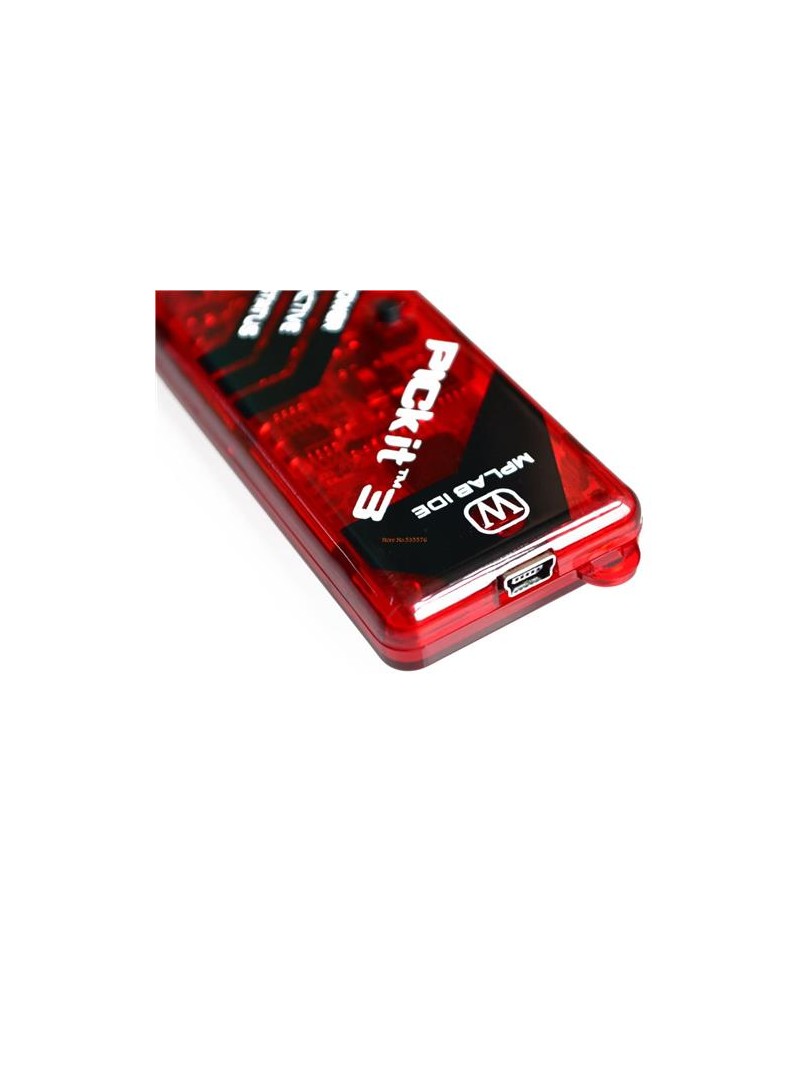

Kompatybilność z MPLAB IDE: współpraca ze środowiskiem programistycznym Microchip

Monitorowanie zabezpieczeń: wbudowany układ wykrywania przepięć i zwarć

Wsparcie niskich napięć: obsługa urządzeń docelowych zasilanych napięciem od dwóch do sześciu woltów

Aktualizacja firmware: możliwość aktualizacji oprogramowania wewnętrznego z poziomu komputera

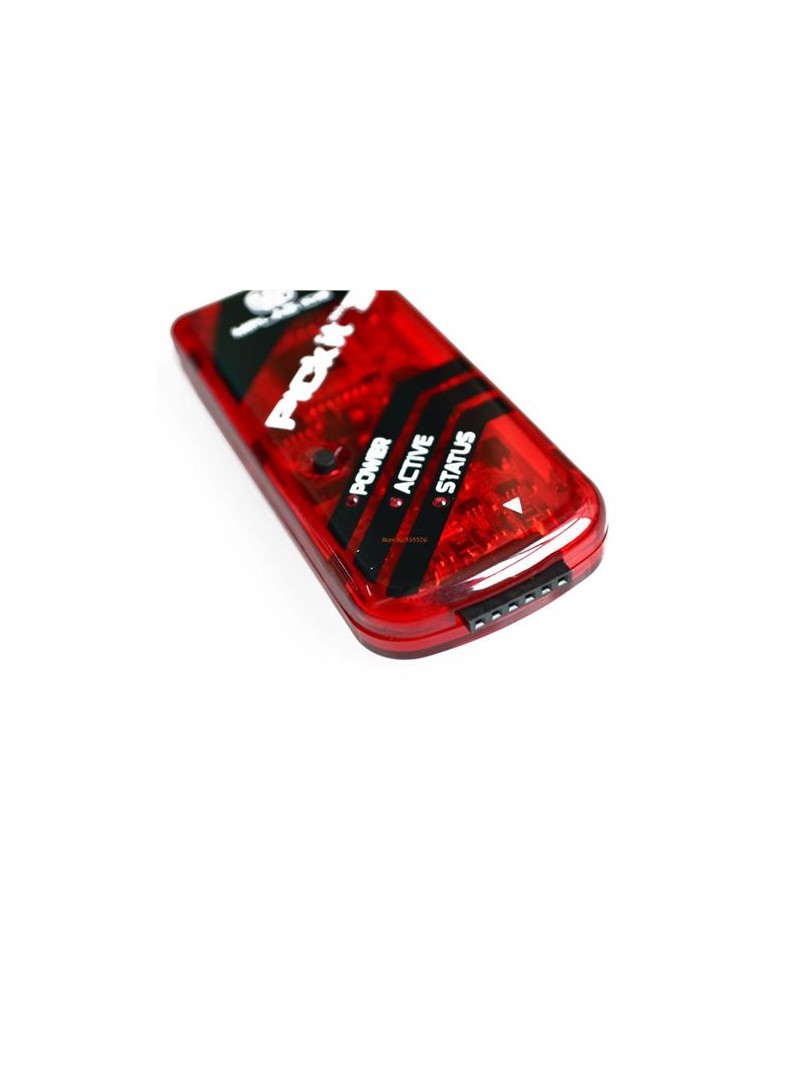

Diody diagnostyczne: sygnalizacja stanu zasilania, aktywności i błędów

Funkcje i możliwości

Operacje na pamięci: odczyt i zapis pamięci programu oraz pamięci danych

Kasowanie z weryfikacją: kasowanie pamięci programu z potwierdzeniem poprawności operacji

Kontrola debugowania: zatrzymanie peryferiów w punkcie przerwania dla spójnego debugowania

Tryb Programmer-to-Go: możliwość zaprogramowania pamięci Flash bez podłączenia do komputera

Specyfikacja techniczna

Model: AA036

Interfejs do komputera: USB Full-Speed, 12 Mbit/s

Zakres napięcia docelowego: 2,0–6,0 V

Wskaźniki LED: zasilanie, aktywność, błąd

Oprogramowanie: kompatybilne z MPLAB IDE

Wsparcie systemowe: standardowe sterowniki Windows (obsługa Windows 7)

Pojemność pamięci Flash: do 512 KB w trybie Programmer-to-Go

Uwagi

Do debugowania w układzie wymagane jest kompatybilne urządzenie docelowe oraz poprawne okablowanie (płytka docelowa nie jest dołączona do zestawu).

Instalacja sterownika może przebiegać automatycznie za pomocą standardowych sterowników Windows — zachowanie zależy od konfiguracji systemu operacyjnego.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Programowanie w układzie i aktualizacja oprogramowania układowego

Debugowanie sprzętowe z punktami przerwania i wykonaniem w czasie rzeczywistym

Laboratoria edukacyjne i szkolenia z zakresu systemów wbudowanych

Przepływy pracy w zakresie serwisu i programowania produkcyjnego

Zawartość zestawu

1 × ProRock PICKIT3 Programer Simulator

ProRock PICKIT3 to narzędzie przeznaczone do działający programowania i debugowania mikrokontrolerów PIC, dsPIC oraz AVR. Łączy łączność USB, monitorowanie zabezpieczeń oraz kompatybilność z MPLAB IDE w stałe środowisku programistycznym.
