Programator ProRock PIC K150 to urządzenie USB przeznaczone do programowania mikrokontroli serii PIC firmy Microchip. Umożliwia programowanie, odczyt, szyfrowanie i weryfikację zawartości pamięci mikrokontrolerów w formatach DIP oraz na płytkach docelowych poprzez interfejs ICSP. Zasilanie odbywa się bezpośrednio z portu USB bez konieczności stosowania zewnętrznego adaptera.

Urządzenie dedykowane jest konstruktorom, inżynierom oraz jednostkom edukacyjnym zajmującym się tworzeniem i programowaniem systemów opartych na mikrokontrolerach PIC.

Główne cechy

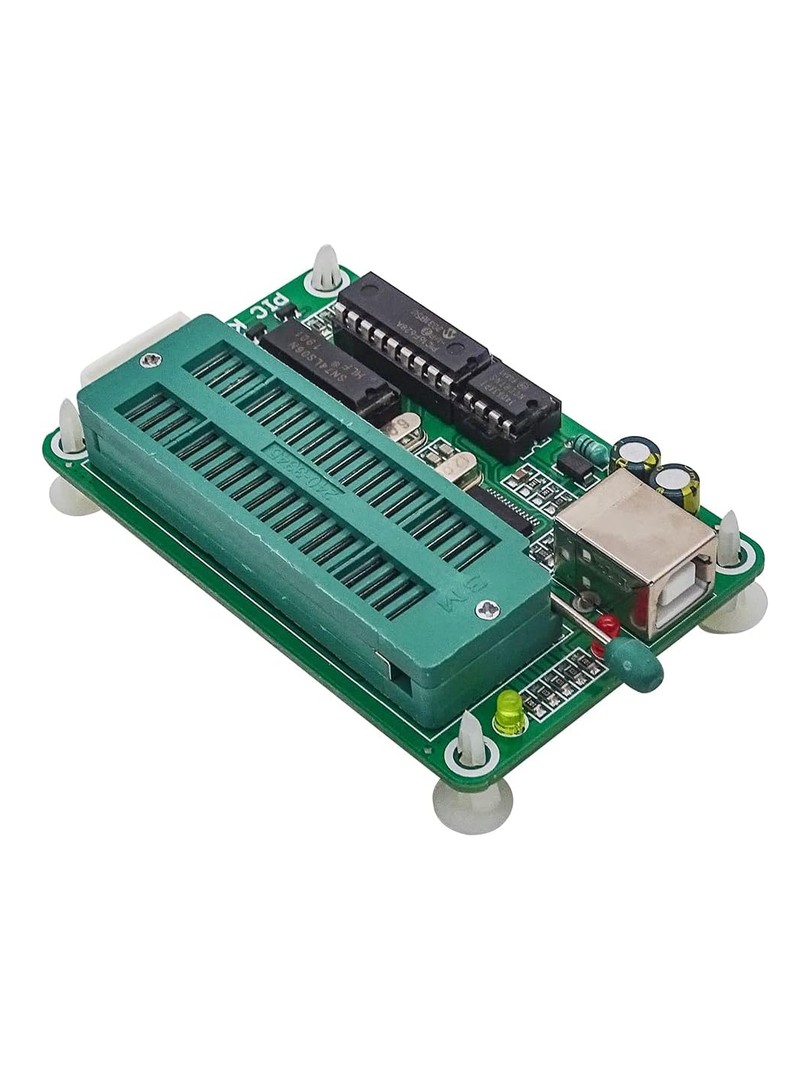

Gniazdo ZIF: umożliwia bezpośrednie programowanie układów scalonych w obudowach DIP bez użycia adaptera

Interfejs ICSP: pozwala na programowanie mikrokontrolerów zamontowanych na płytkach docelowych bez konieczności ich demontażu

Zasilanie z magistrali USB: nie wymaga dodatkowego źródła zasilania

Automatyczna weryfikacja: sprawdzenie poprawności zaprogramowanych danych poprzez obliczenie sumy kontrolnej

Komunikaty statusu: oprogramowanie dostarcza szczegółowych informacji o stanie operacji programowania

Specyfikacja techniczna

Typ programatora: USB PIC MCU

Zasilanie: magistrala USB

Obsługiwane obudowy DIP: 8–40 pin

Tryby programowania: gniazdo ZIF, ICSP

Funkcje: programowanie, odczyt, kasowanie, szyfrowanie, weryfikacja

Obsługiwane systemy operacyjne: Windows 98, 2000, NT, XP, 7, 8, 10

Obsługiwane rodziny PIC: PIC10F (200, 202, 204, 206, 220, 222), PIC12C (508, 509), PIC12F (508, 509, 629, 635, 675, 683), PIC16C (serie 5xx, 6xx, 7xx), PIC16F (serie 5xx, 6xx, 7xx, 8xx, w tym 84A, 877A)

Uwagi

Zasilanie odbywa się bezpośrednio z portu USB — zewnętrzny adapter sieciowy nie jest wymagany.

Przed rozpoczęciem pracy należy zainstalować oprogramowanie sterujące programatora dostarczone przez producenta.

Typowe zastosowania

Programowanie mikrokontrolerów PIC w procesie projektowania i prototypowania

Wgrywanie i weryfikacja oprogramowania wbudowanego

Zastosowania edukacyjne i laboratoryjne

Programowanie wewnątrzobwodowe w systemach wbudowanych

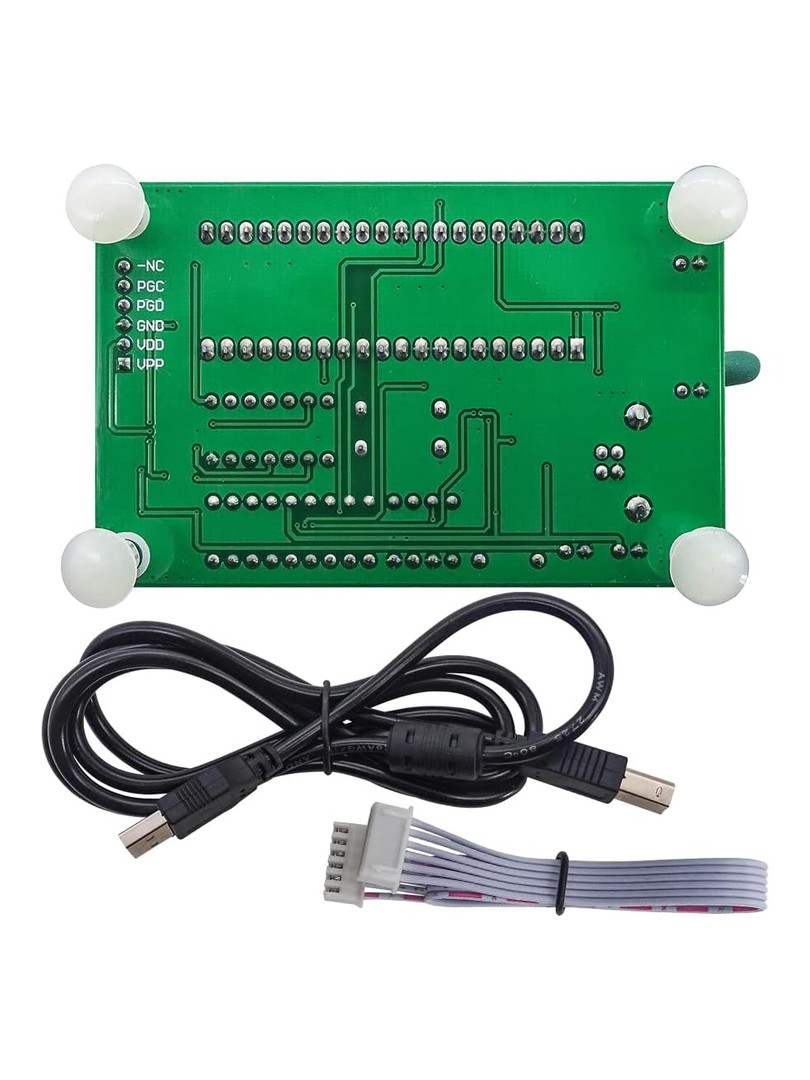

Zawartość zestawu

1 × Programator ProRock PIC K150 USB

1 × Kabel USB

1 × Kabel ICSP

Programator ProRock PIC K150 stanowi narzędzie dla osób pracujących z mikrokontrolerami PIC, łącząc obsługę gniazda ZIF oraz interfejsu ICSP w jednym urządzeniu zasilanym z portu USB.
