Adapter programujący ProRock PIC ICD2 / PICkit 2 / PICkit 3 to uniwersalna podstawka programująca przeznaczona do programowania mikrokontrolerów PIC metodą ICSP. Umożliwia wgrywanie oprogramowania bez konieczności lutowania układów na płytce docelowej. Urządzenie współpracuje z programatorami ICD2, PICkit 2 oraz PICkit 3.

Adapter obsługuje mikrokontrolery z rodzin PIC16 i PIC18 w obudowach 8-pinowych, 14-pinowych, 18-pinowych, 20-pinowych, 28-pinowych oraz 40-pinowych. Czytelne oznaczenia na spodzie podstawki ułatwiają prawidłowe ustawienie układu scalonego.

Główne cechy

Uniwersalna podstawka programująca: obsługuje mikrokontrolery PIC w różnych obudowach bez konieczności lutowania

Kompatybilność z popularnymi programatorami: współpraca z ICD2, PICkit 2 i PICkit 3 przez złącze ICSP

System oznaczeń: czytelne markery na spodzie podstawki zapobiegają błędnemu osadzeniu układu

Konfiguracja jumperowa: przełącznik pozycji A/B dostosowuje adapter do różnych rodzajów obudów mikrokontrolerów

Interfejs programujący: połączenie przez złącze kryształkowe lub blok programujący sześcio- lub pięciopinowy

Zasada działania

Adapter umożliwia programowanie mikrokontrolerów poprzez złącze ICSP podłączone do programatora ICD2, PICkit 2 lub PICkit 3. Użytkownik osadza mikrokontroler w odpowiedniej podstawce, ustawia jumper w pozycji A dla układów 28- i 40-pinowych lub w pozycji B dla układów 8-, 14-, 18- i 20-pinowych, następnie wyrównuje układ do lewej krawędzi podstawki. Po poprawnym ustawieniu można przystąpić do programowania przez zewnętrzny programator.

Specyfikacja techniczna

Model: PIC ICD2 / PICkit 2 / PICkit 3 Programming Adapter

Obsługiwane rodziny: PIC16, PIC18

Obsługiwane obudowy: 8-pin, 14-pin, 18-pin, 20-pin, 28-pin, 40-pin

Interfejs programowania: ICSP (złącze kryształkowe lub blok 5-pin / 6-pin)

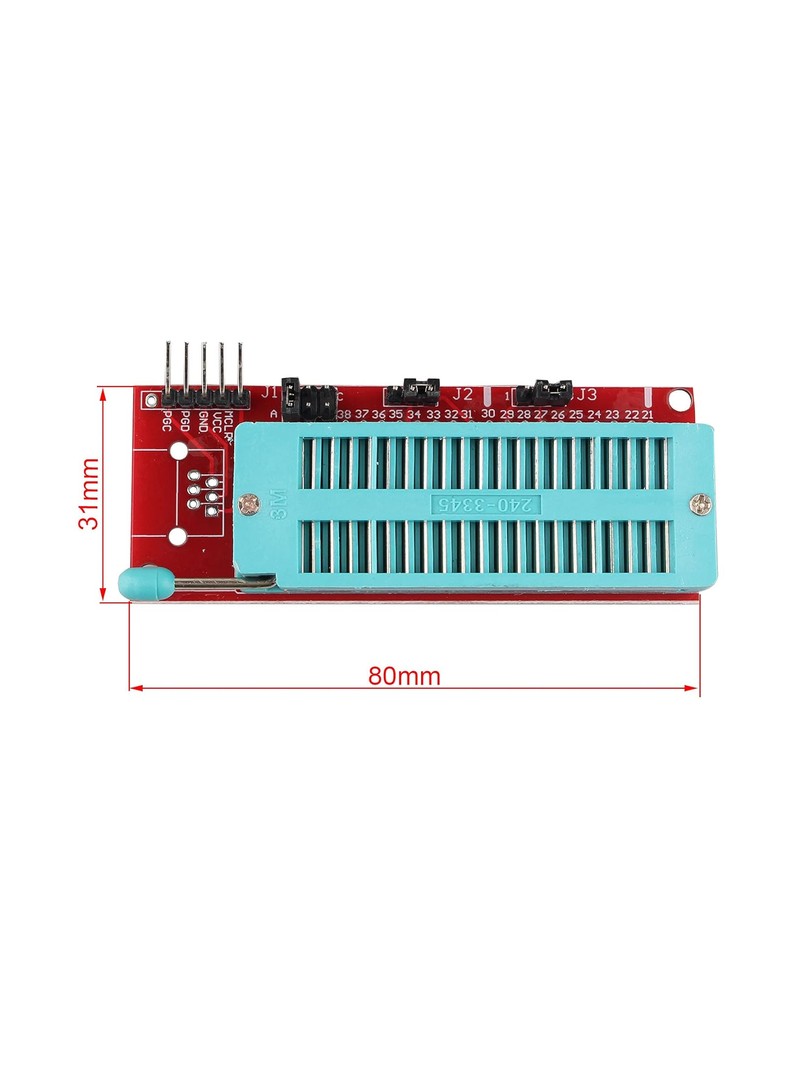

Wymiary: 80 × 31 × 15 mm

Waga: ok. 30,8 g

Uwagi

Adapter przeznaczony wyłącznie do programowania — nie obsługuje emulacji sprzętowej.

Programator (ICD2, PICkit 2 lub PICkit 3) nie jest dołączony do zestawu.

Przed osadzeniem mikrokontrolera należy upewnić się, że jumper ustawiony jest w prawidłowej pozycji zgodnie z typem obudowy układu.

Obsługiwane mikrokontrolery

Seria PIC16 / PIC18 w obudowie 40-pinowej (z wyjątkiem PIC16F59)

Seria PIC16 / PIC18 w obudowie 28-pinowej

Seria PIC16 / PIC18 w obudowie 18-pinowej

Mikrokontrolery PIC w obudowach 8-pinowych, 14-pinowych oraz 20-pinowych

Typowe zastosowania

Programowanie i aktualizacja oprogramowania mikrokontrolerów PIC

Testowanie i weryfikacja układów przed montażem na płytce PCB

Laboratoria edukacyjne i środowiska szkoleniowe

Procesy deweloperskie i konserwacyjne w produkcji

Zawartość zestawu

1 × Adapter programujący ProRock PIC ICD2 / PICkit 2 / PICkit 3

Adapter programujący ProRock stanowi praktyczne narzędzie dla programistów i inżynierów pracujących z mikrokontrolerami PIC, którzy potrzebują szybkiego rozwiązania do programowania bez użycia lutownicy.
