ProRock PICkit 3.5 to programator i debugger wewnątrzukładowy kompatybilny z narzędziami Microchip, przeznaczony do programowania oraz debugowania mikrokontrolerów PIC i dsPIC Flash w środowisku MPLAB IDE. Wykorzystuje wbudowaną logikę debugowania dostępną w układach Flash, zapewniając funkcjonalne rozwiązanie dla rozwoju oprogramowania, testowania i wgrywania firmware.

Urządzenie stanowi rozwinięcie modelu PICkit 3 i obsługuje funkcję Programmer-to-Go, umożliwiającą programowanie w trybie offline bez podłączenia do komputera.

Główne cechy

Kompatybilność ze środowiskiem MPLAB IDE: współpraca z graficznym interfejsem zintegrowanego środowiska programistycznego Microchip

Interfejs USB: komunikacja z komputerem w standardzie Full Speed

Debugowanie w czasie rzeczywistym: możliwość wykonywania kodu z jednoczesnym monitorowaniem stanu mikrokontrolera

Wbudowane zabezpieczenia: monitorowanie nadnapięcia i zwarć chroni układ docelowy oraz programator

Aktualizacja firmware: możliwość uaktualnienia oprogramowania wewnętrznego z poziomu komputera

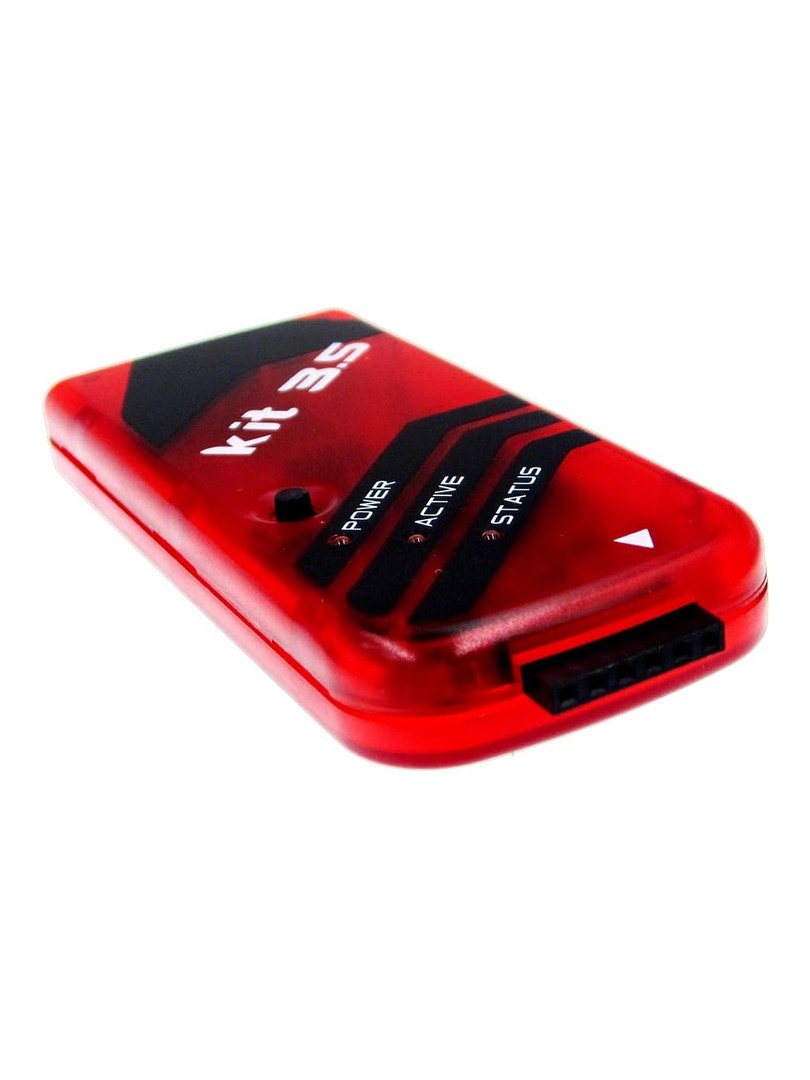

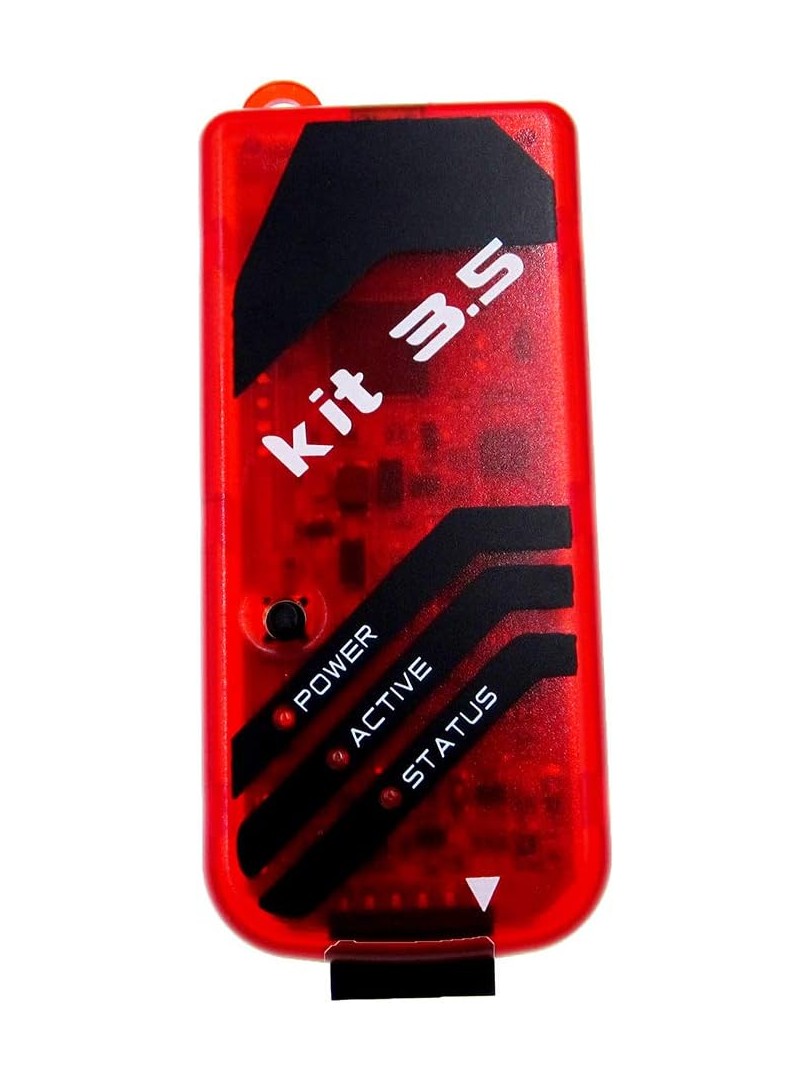

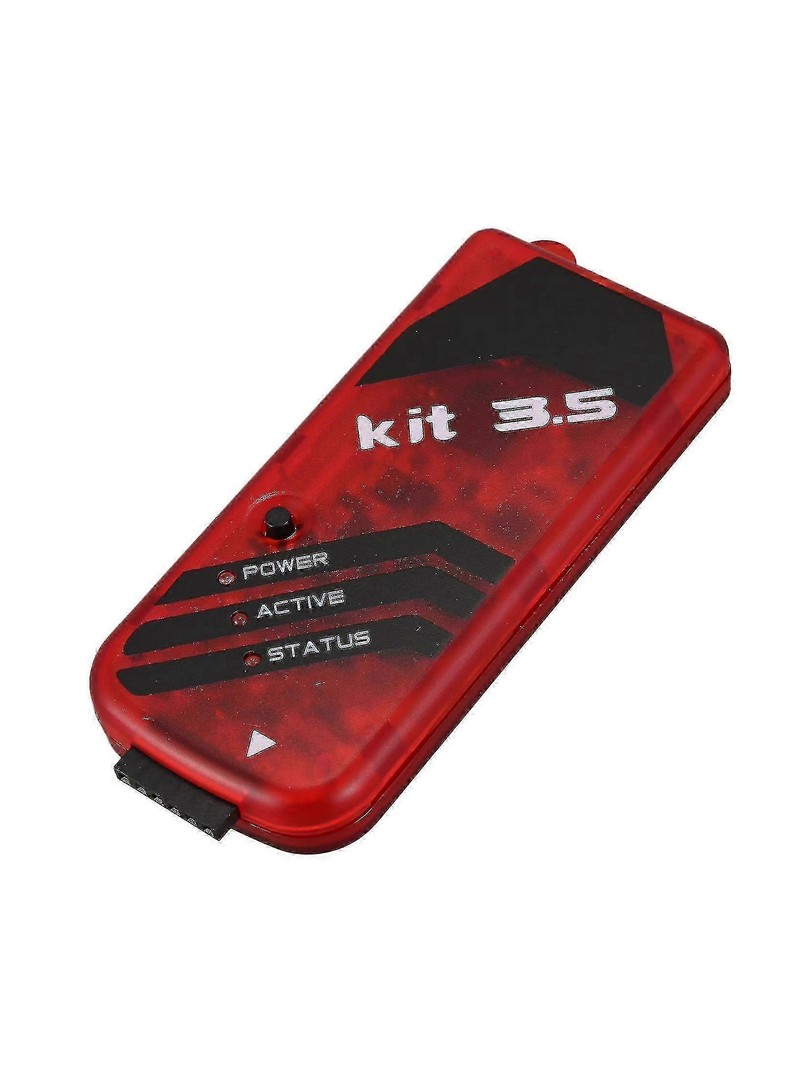

Wskaźniki diagnostyczne: diody LED sygnalizujące zasilanie, pracę i błędy

Operacje na pamięci: odczyt i zapis pamięci programu oraz danych, kasowanie z weryfikacją

Kontrola debugowania: zatrzymywanie pracy peryferiów w punktach przerwania

Programmer-to-Go: programowanie w trybie autonomicznym bez połączenia z komputerem

Zasada działania

Programator komunikuje się z komputerem za pośrednictwem interfejsu USB, otrzymując dane oraz polecenia ze środowiska MPLAB IDE. Połączenie z mikrokontrolerem docelowym realizowane jest przez złącze ICSP (In-Circuit Serial Programming), które wykorzystuje dedykowane linie komunikacyjne wbudowane w układy PIC i dsPIC Flash. W trybie debugowania programator wykorzystuje wewnętrzną logikę debugowania mikrokontrolera do kontroli wykonywania programu, ustawiania punktów przerwania oraz monitorowania rejestrów i pamięci. Funkcja Programmer-to-Go pozwala na zapisanie obrazu firmware w pamięci programatora, który następnie może działać autonomicznie, programując docelowe układy bez aktywnego połączenia z komputerem.

Specyfikacja techniczna

Numer modelu: PICkit 3.5 (PICKIT3.5 / PIC KIT3.5)

Typ urządzenia: programator i debugger wewnątrzukładowy

Obsługiwane rodziny mikrokomtrolerów: PIC i dsPIC Flash

Interfejs komunikacyjny: USB Full Speed

Prędkość transmisji USB: 12 Mbit/s

Pojemność Programmer-to-Go: do 512 KB Flash

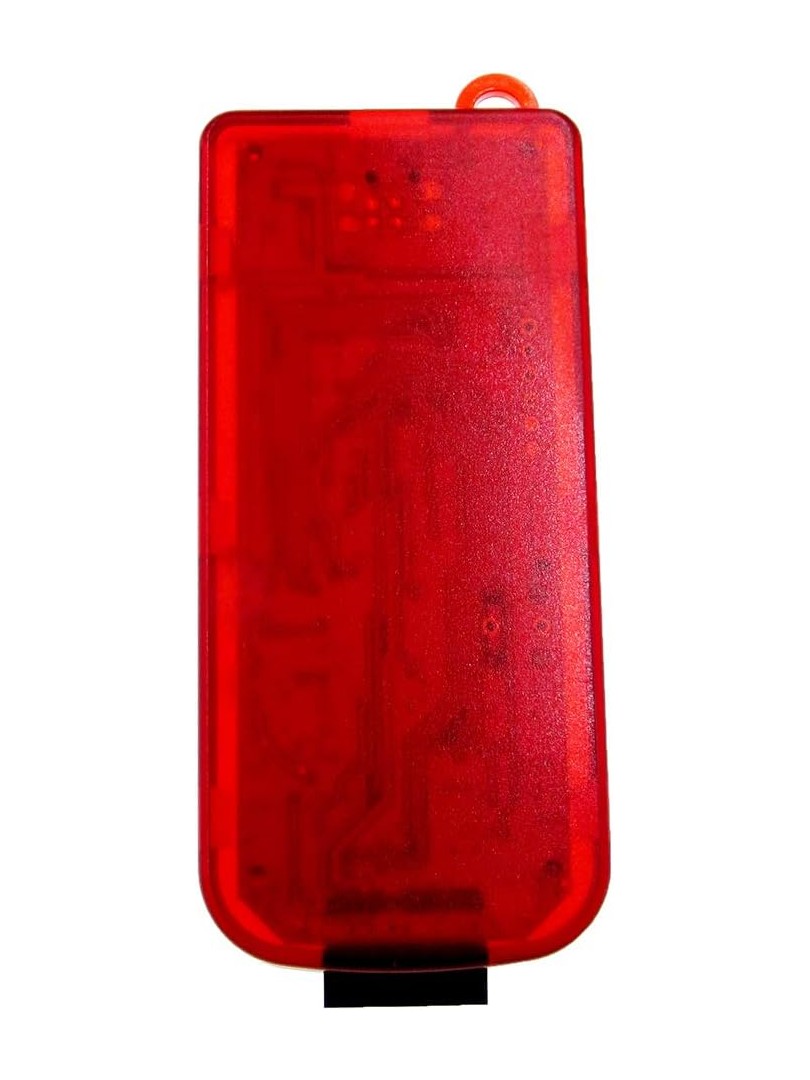

Obudowa: całkowicie zamknięta

Kolor PCB: czerwony

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję MPLAB IDE dostępną bezpłatnie na stronie producenta Microchip.

Kolor produktu może nieznacznie różnić się od prezentowanego na zdjęciach ze względu na oświetlenie oraz ustawienia wyświetlacza.

Tolerancja wymiarów wynosi ± 1–3 cm.

Typowe zastosowania

Programowanie mikrokontrolerów PIC i dsPIC Flash

Debugowanie projektów w środowisku MPLAB IDE

Tworzenie, testowanie i weryfikacja oprogramowania wbudowanego

Programowanie w trybie offline z wykorzystaniem funkcji Programmer-to-Go

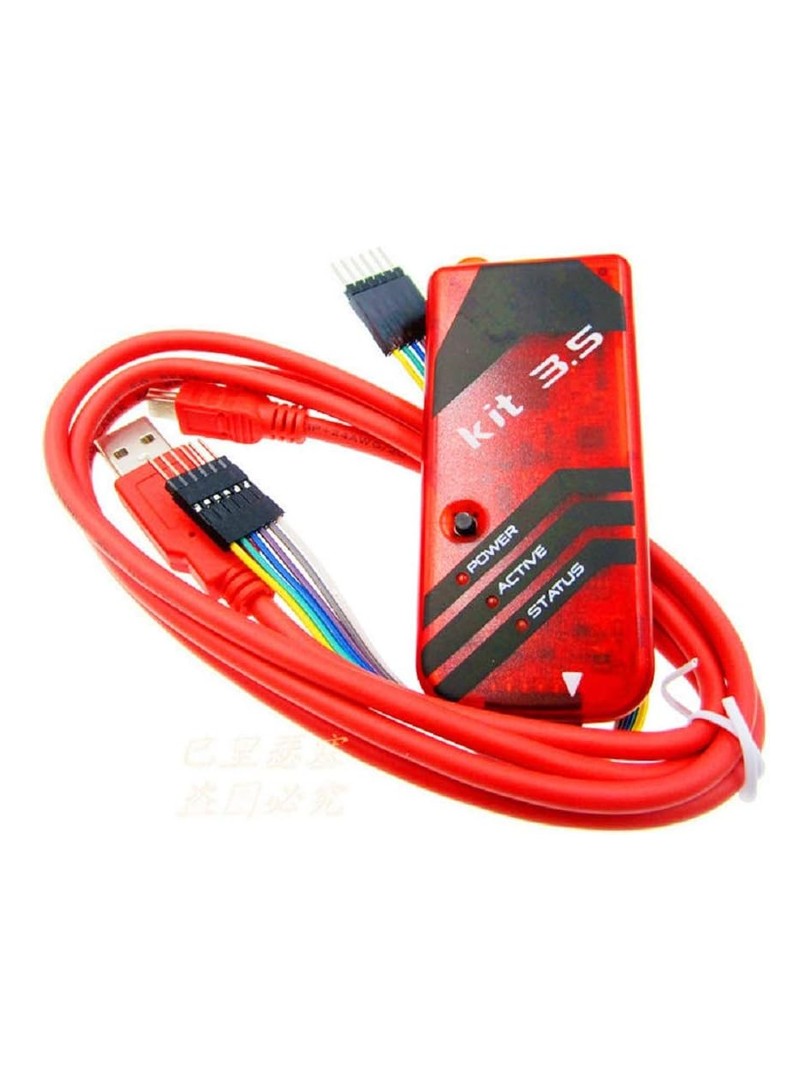

Zawartość zestawu

1 × Programator ProRock PICkit 3.5

1 × Kabel USB

1 × Przewód ICSP

ProRock PICkit 3.5 stanowi narzędzie przeznaczone dla inżynierów i programistów pracujących z mikrokomtrolerami Microchip, oferując możliwość debugowania oraz programowania układów PIC i dsPIC w środowisku MPLAB IDE, a także programowanie autonomiczne dzięki funkcji Programmer-to-Go.
