ProRock NEO-7M GPS 56-Kanałów GNSS UART EEPROM AeroQuad

Moduł GPS NEO-7M z EEPROM i anteną dla AeroQuad 56 kanałów GNSS UART

NEO-7M | 56 kanałów | UART | EEPROM | Bateria podtrzymująca | −161 dBm czułość śledzenia | Napięcie pracy 1,65–3,6 V | Zakres temperatur −40 do +85 °C

Moduł GPS ProRock NEO-7M to kompaktowy odbiornik GNSS przeznaczony do nawigacji, systemów kontroli lotu oraz integracji z platformami AeroQuad i innymi kontrolerami. Układ zapewnia stałe dane pozycjonowania dzięki chipsetowi NEO-7M oraz baterii podtrzymującej, która zachowuje stan odbiornika pomiędzy cyklami zasilania. Komunikacja odbywa się przez interfejs UART.

Wersja z pamięcią EEPROM umożliwia przechowywanie konfiguracji po utracie zasilania. Moduł współpracuje z Arduino, Raspberry Pi oraz kontrolerami lotu dronów i robotów mobilnych.

Główne cechy

• Odbiornik GNSS NEO-7M: zapewnia pozycjonowanie satelitarne dla projektów nawigacyjnych i kontroli lotu
• Wielokanałowe przetwarzanie: obsługa akwizycji i śledzenia sygnałów z wielu satelitów jednocześnie
• Pamięć EEPROM: zachowuje ustawienia modułu po odłączeniu zasilania
• Bateria podtrzymująca: skraca czas ponownego uruchomienia poprzez zachowanie danych wewnętrznych
• Interfejs UART: umożliwia bezpośrednią komunikację szeregową z mikrokontrolerem
• Kompatybilność z kontrolerami lotu: przystosowany do integracji z systemami AeroQuad i podobnymi platformami

Zasada działania

Antena odbiera sygnały satelitarne GNSS, które są przetwarzane przez układ NEO-7M. Wbudowane oprogramowanie sprzętowe oblicza pozycję, prędkość oraz dane czasowe. Przetworzone informacje nawigacyjne są przesyłane przez interfejs UART do kontrolera głównego. Pamięć EEPROM i bateria podtrzymująca skracają czas akwizycji satelitów po ponownym uruchomieniu.

Specyfikacja techniczna

• Typ produktu: moduł odbiornika GPS/GNSS z anteną
• Moduł GPS: NEO-7M
• Liczba kanałów: 56 kanałów
• Czułość startu ciepłego: −155 dBm / 1 s
• Czułość startu zimnego: −147 dBm / 30 s
• Czułość przechwytywania: −147 dBm
• Czułość śledzenia: −161 dBm
• Napięcie pracy: 1,65–3,6 V
• Minimalna temperatura pracy: −40 °C
• Maksymalna temperatura pracy: +85 °C
• Interfejs: UART (szeregowy TTL)
• Pamięć: EEPROM (zachowanie konfiguracji)
• Zasilanie podtrzymujące: bateria podtrzymująca dołączona
• Kategoria: moduł bezprzewodowy i RF

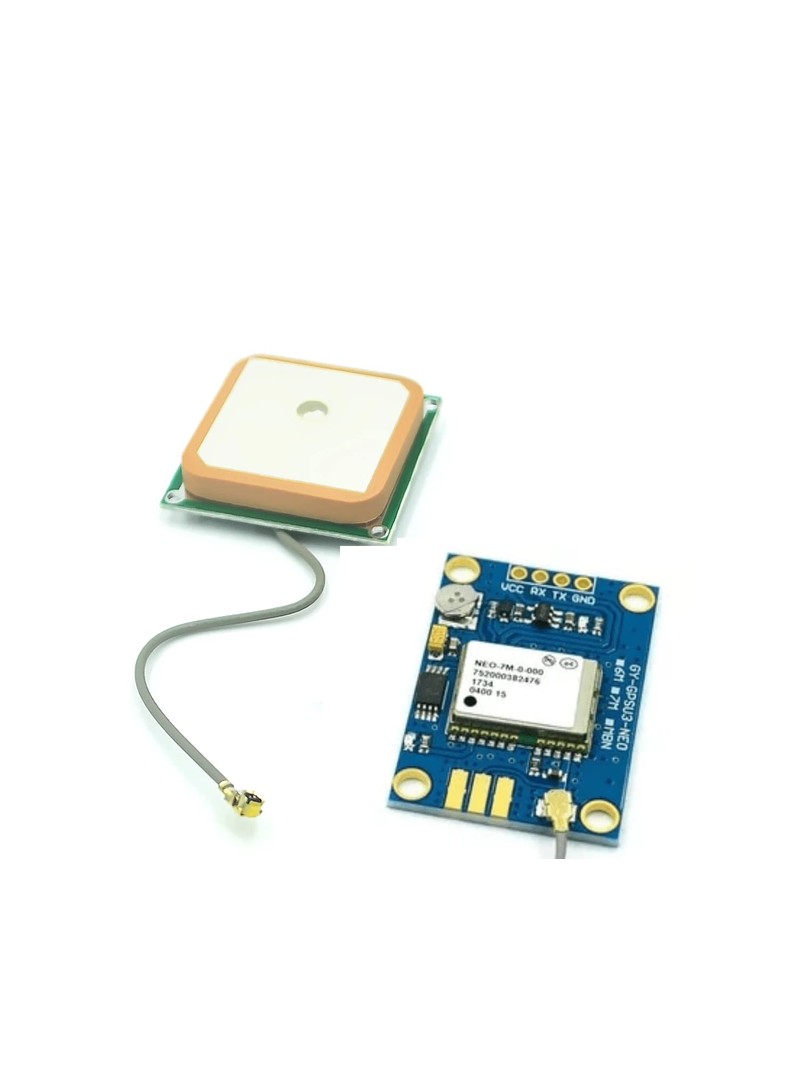

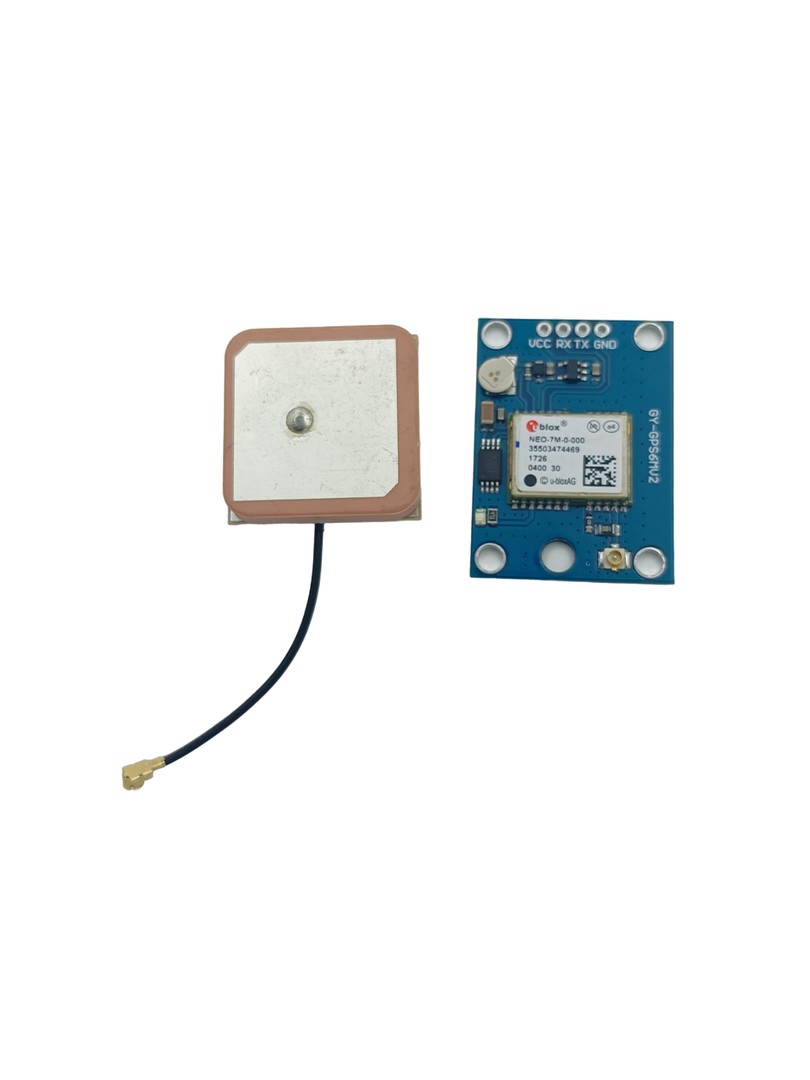

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• TX: wyjście danych szeregowych
• RX: wejście danych szeregowych

Uwagi

• Podczas podłączania do kontrolera należy zachować prawidłowe połączenie krzyżowe TX/RX.
• Antena powinna być zamontowana w miejscu z minimalną przeszkodą dla optymalnej widoczności satelitów.
• W konstrukcjach dronów należy utrzymać moduł z dala od przewodów silnikowych przenoszących wysokie prądy w celu redukcji zakłóceń RF.

Typowe zastosowania

• Nawigacja dronów i kontrola lotu quadkopterów
• Systemy autopilota C/AeroQuad
• Projekty GNSS z Arduino i Raspberry Pi
• Systemy pozycjonowania robotów
• Aplikacje wbudowane oparte na lokalizacji

Zawartość zestawu

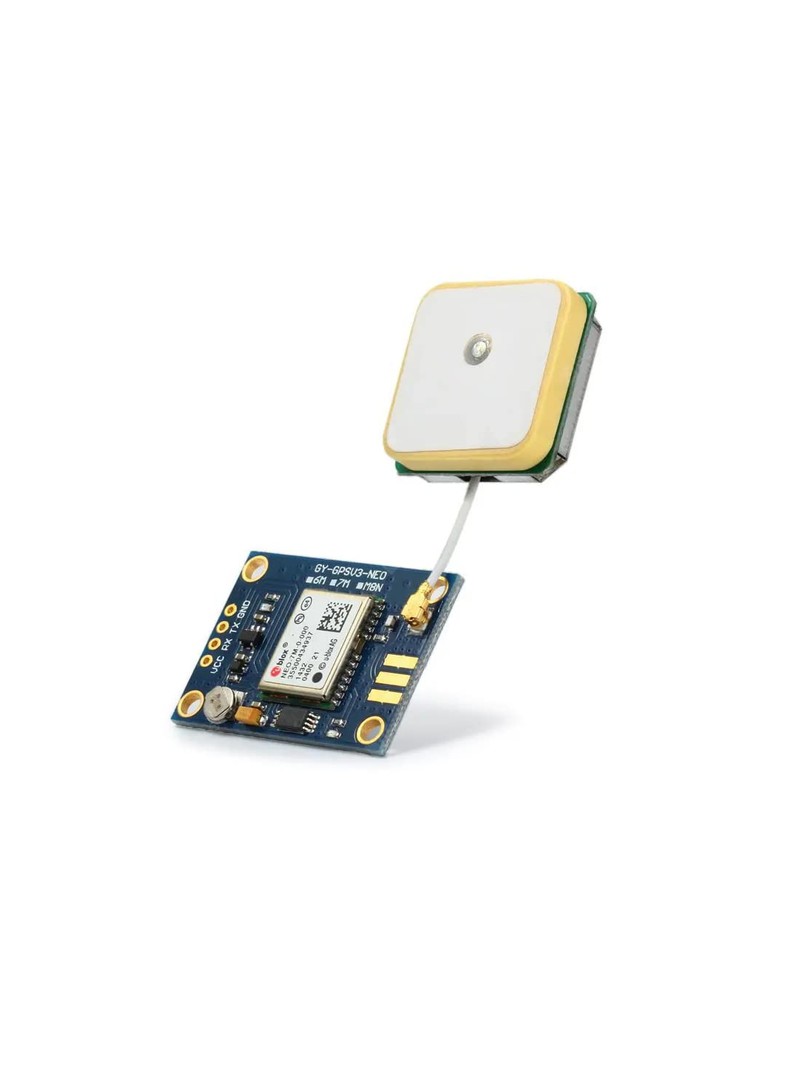

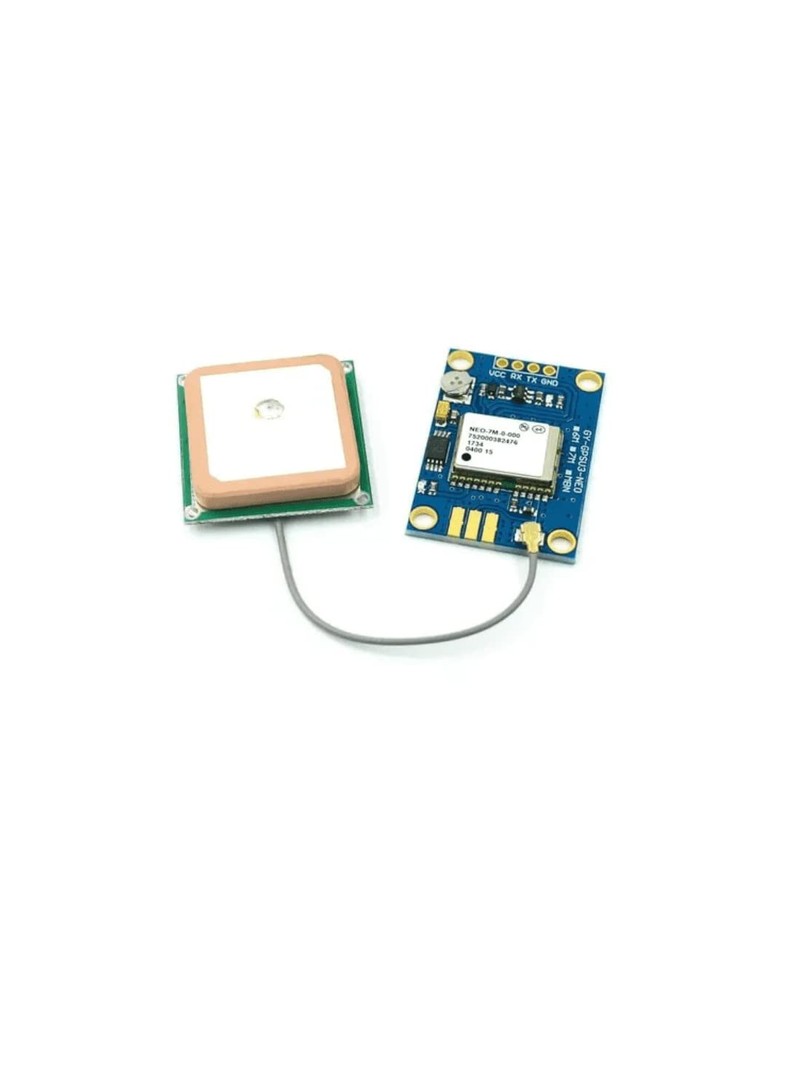

• 1 × moduł GPS ProRock NEO-7M z EEPROM i baterią podtrzymującą
• 1 × antena GPS

Moduł GPS ProRock NEO-7M łączy dokładny pozycjonowanie satelitarne z wysoką czułością śledzenia oraz funkcją przechowywania konfiguracji. Przeznaczony do systemów kontroli lotu, nawigacji dronów oraz projektów wbudowanych wymagających stałe danych lokalizacyjnych.
