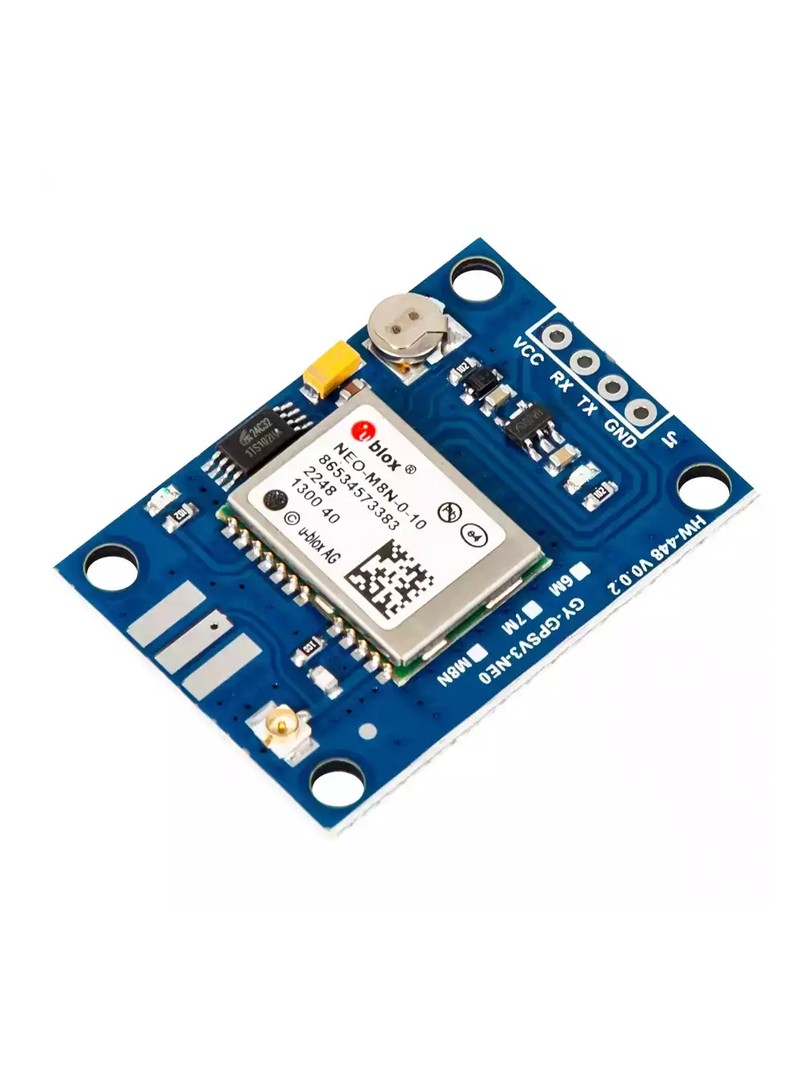

ProRock GYGPSV1 NEO-M8N GPS Multi-GNSS Receiver GPS/GLONASS/Galileo/BeiDou

Moduł GPS NEO-M8N GYGPSV1 Multi-GNSS GPS/GLONASS/Galileo/BeiDou z anteną ceramiczną i baterią

NEO-M8N | GPS/GLONASS/Galileo/BeiDou | UART 9600 | Flash 64 KB | Antena ceramiczna 26 × 26 × 9 mm | Bateria podtrzymująca

Moduł GPS ProRock GYGPSV1 z chipsetem NEO-M8N stanowi nowoczesną alternatywę dla starszych rozwiązań opartych na NEO-6M. Umożliwia odbiór sygnałów z wielu systemów nawigacyjnych satelitarnej — GPS, GLONASS, Galileo i BeiDou — co przekłada się na lepszą dokładność pozycjonowania oraz szybsze ustalanie współrzędnych w środowiskach miejskich i obszarach z ograniczoną widocznością nieba.

Moduł wyposażono w ceramiczną antenę aktywną zapewniającą stałe odbiór sygnału, pamięć flash do przechowywania konfiguracji oraz baterię podtrzymującą dane między cyklami zasilania. Komunikacja odbywa się przez interfejs UART, co upraszcza integrację z kontrolerami lotu, platformami deweloperskimi oraz systemami wbudowanymi stosowanymi w robotyce, drony i urządzeniach IoT.

Główne cechy

• Chipset NEO-M8N: zapewnia zwiększoną sprawny w porównaniu do modułów NEO-6M
• Obsługa wielu konstelacji satelitarnych: współpracuje z systemami GPS, GLONASS, Galileo i BeiDou
• Ceramiczna antena aktywna: poprawia czułość odbioru i stałe sygnału
• Wbudowana pamięć flash: pozwala na z tworzywa przechowywanie ustawień konfiguracyjnych
• Bateria podtrzymująca: zachowuje dane wewnętrzne po odłączeniu zasilania
• Komunikacja UART: prosty interfejs szeregowy kompatybilny z mikrokontroleramii kontrolerami
• Kompaktowa płytka PCB: nadaje się do montażu w dronach, robotach mobilnych i systemach wbudowanych

Zasada działania

Moduł odbiera sygnały radiowe z dostępnych konstelacji satelitarnych i przetwarza je za pomocą silnika nawigacyjnego, który oblicza pozycję, prędkość i dane czasowe. Wyniki transmitowane są w postaci ramek NMEA przez interfejs UART do mikrokontrolera lub komputera pokładowego. Pamięć flash oraz bateria podtrzymująca zapewniają zachowanie ustawień po wyłączeniu zasilania, co skraca czas ponownej inicjalizacji podczas kolejnego uruchomienia.

Specyfikacja techniczna

• Typ produktu: moduł odbiornika Multi-GNSS z anteną
• Chipset: NEO-M8N
• Obsługiwane systemy: GPS / GLONASS / Galileo / BeiDou
• Domyślna prędkość transmisji: 9600 bps
• Pojemność pamięci flash: 64 KB
• Wymiary anteny: ok. 26 × 26 × 9 mm
• Wymiary modułu: ok. 26 × 36 × 4 mm
• Średnica otworu montażowego: ok. 3 mm
• Masa netto: ok. 16 g
• Masa brutto: ok. 17 g
• Interfejs: UART (szeregowy TTL)
• Zasilanie podtrzymujące: bateria podtrzymująca w zestawie
• Wersja płytki: GYGPSV1 / GY-NEO8MV2 (zgodny form factor)

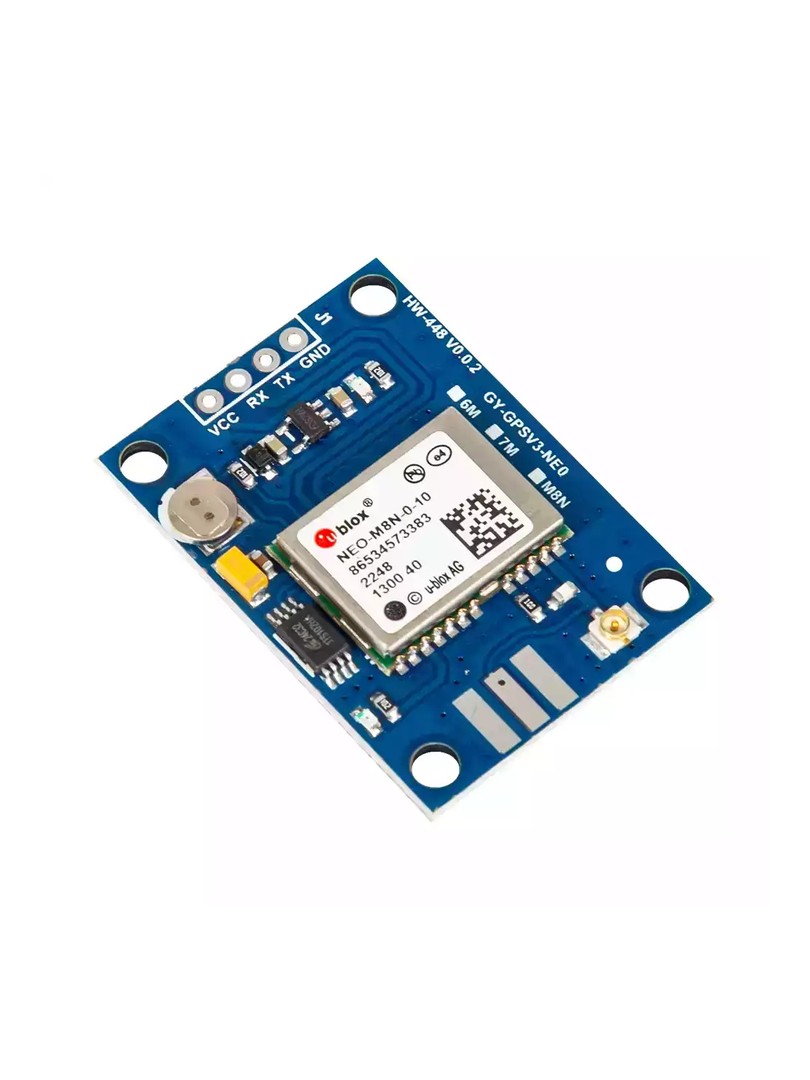

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• TX: wyjście danych szeregowych
• RX: wejście danych szeregowych

Uwagi

• Podczas podłączania do kontrolerów lotu lub platform deweloperskich należy skrzyżować linie TX/RX (TX modułu do RX kontrolera i odwrotnie).
• Antenę należy montować w miejscu z jak najlepszą widocznością nieba, aby zapewnić optymalny odbiór sygnałów satelitarnych.
• Moduł powinien być umieszczony z dala od przewodów przenoszących duże prądy oraz przełączanych zasilaczy impulsowych w celu minimalizacji zakłóceń radiowych.

Typowe zastosowania

• Nawigacja dronów i kontrolery lotu
• Systemy pozycjonowania w robotyce mobilnej
• Rozwiązania śledzenia pojazdów i lokalizacji
• Urządzenia IoT oparte o dane lokalizacyjne
• Telemetria i dokładny rolnictwo

Zawartość zestawu

• 1 × Moduł GPS ProRock GYGPSV1 NEO-M8N (z baterią podtrzymującą)

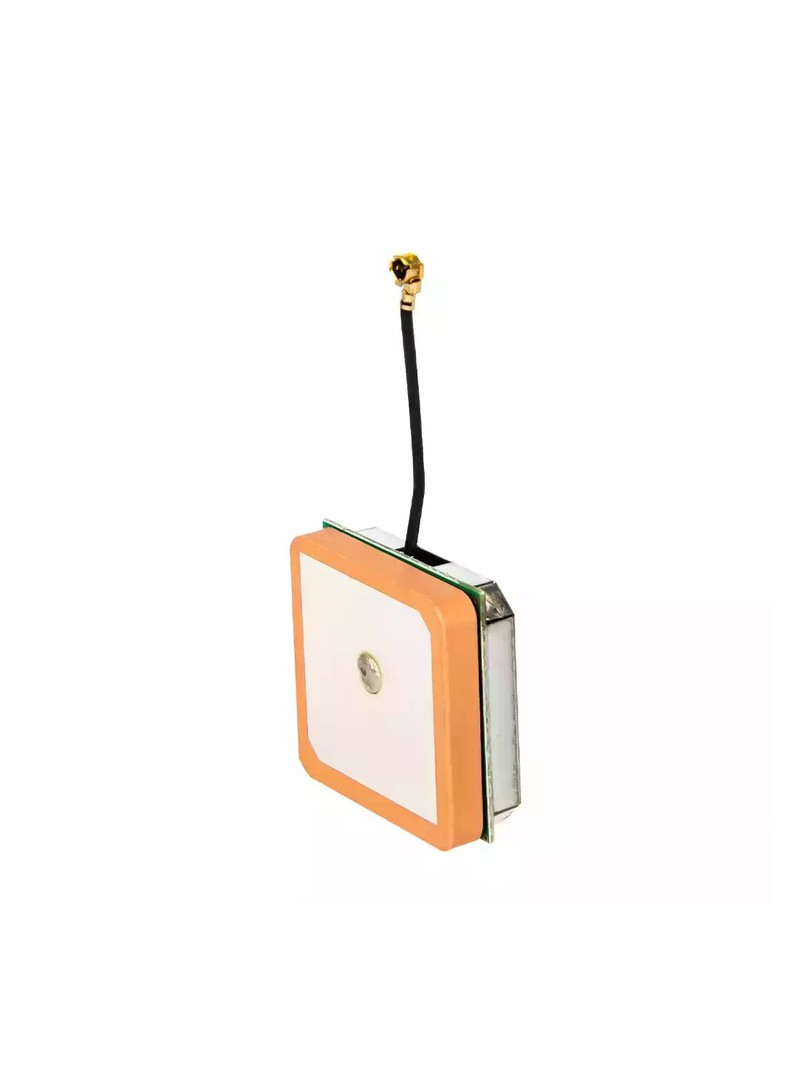

• 1 × Antena ceramiczna aktywna

Moduł GPS ProRock GYGPSV1 NEO-M8N stanowi działający rozwiązanie dla projektów wymagających dokładny pozycjonowania z wykorzystaniem wielu systemów satelitarnych. Kompaktowa budowa oraz pełna kompatybilność z popularnym formatem pinout ułatwiają integrację w istniejących konstrukcjach.
