ProRock Ceramic Active GPS Antenna 28db Gain 5cm u.FL/IPEX

Aktywna antena GPS ceramiczna ProRock 28 dB z kablem u.FL/IPEX 5 cm do modułów NEO-6M NEO-7M NEO-8M

Antena patch ceramiczna aktywna | Wzmocnienie 28 dB | Częstotliwość 1575,42 MHz | Złącze u.FL/IPEX | Kabel 5 cm | Wymiary 25 × 25 × 8 mm

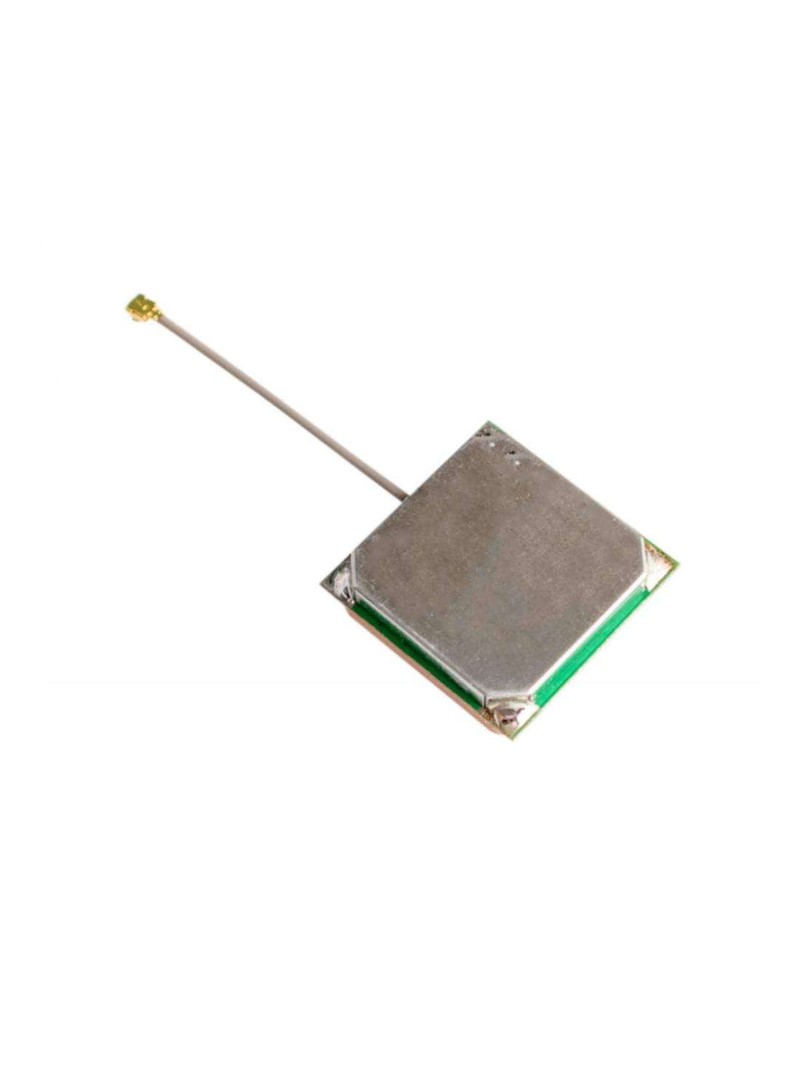

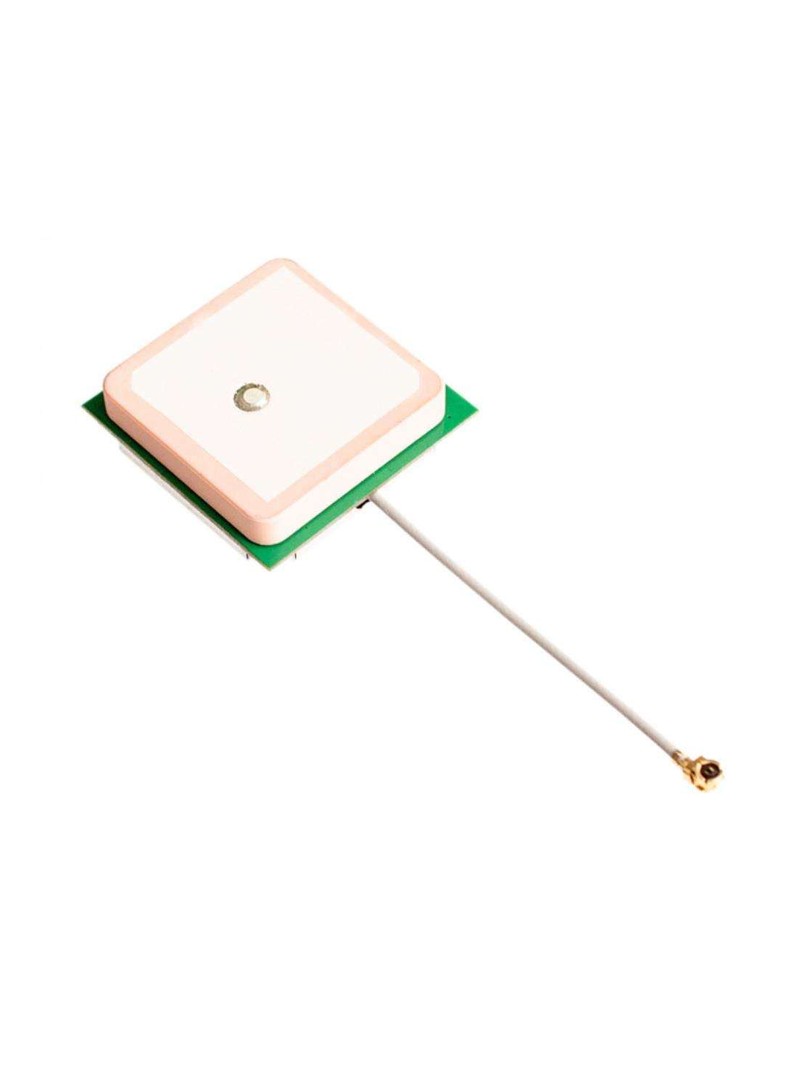

Aktywna antena GPS ProRock to kompaktowa antena patch ceramiczna przeznaczona do poprawy odbioru sygnałów satelitarnych w projektach nawigacyjnych opartych na modułach GNSS. Ceramiczny element odbiorczy zapewnia stałe polaryzację i działający pozycjonowanie w zabudowie o ograniczonej przestrzeni.

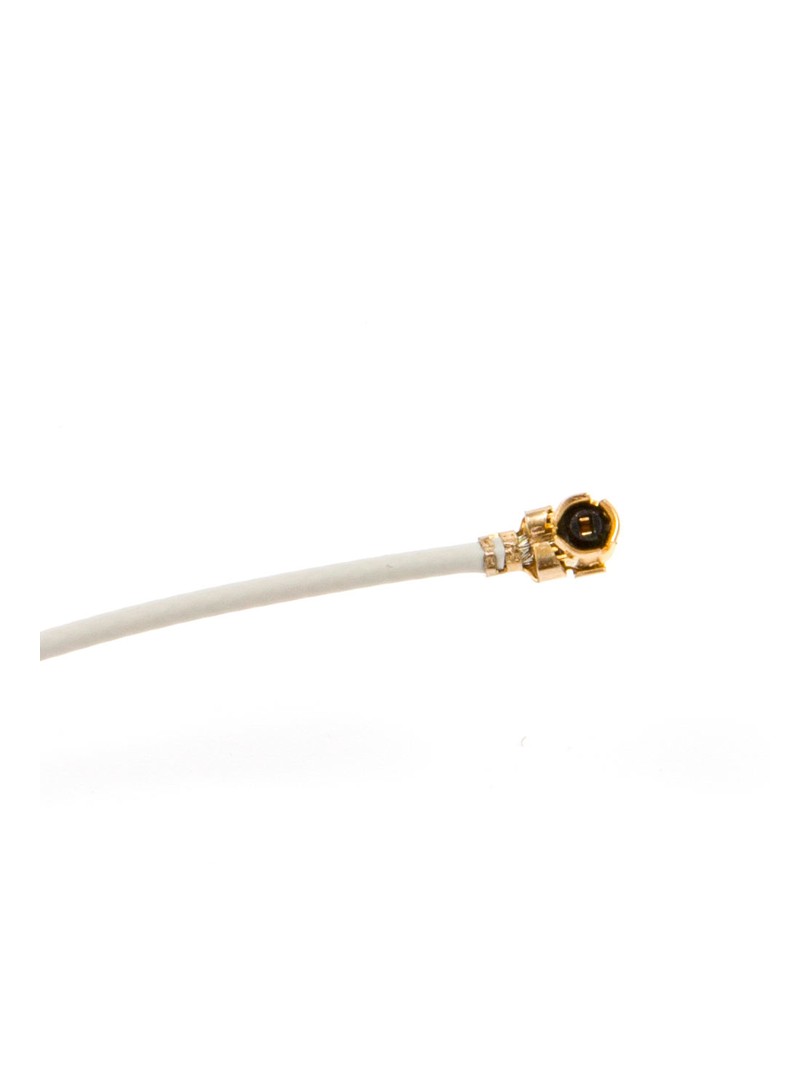

Antena wyposażona jest we wbudowany aktywny wzmacniacz małoszumowy, który wzmacnia sygnały satelitarne przed ich dotarciem do odbiornika. Krótki kabel koncentryczny zakończony złączem u.FL/IPEX umożliwia szybką integrację z kompatybilnymi modułami odbiorników GNSS, takimi jak seria NEO firmy u-blox.

Główne cechy

• Aktywna konstrukcja GNSS: wbudowany wzmacniacz małoszumowy wzmacnia słabe sygnały satelitarne
• Ceramiczny element patch: stałe odbiór z charakterystyką polaryzacji kołowej prawoskrętnej
• Kompaktowa forma: przeznaczona do zabudowy w urządzeniach o ograniczonej przestrzeni montażowej
• Łatwa integracja: złącze u.FL/IPEX kompatybilne z popularnymi modułami GNSS
• Tłumienie zakłóceń: wbudowana funkcja redukcji interferencji pozapasmowych

Zasada działania

Ceramiczny element patch odbiera sygnały satelitarne o polaryzacji kołowej prawoskrętnej w paśmie GPS. Wbudowany wzmacniacz małoszumowy wzmacnia odebrany sygnał przy minimalnym dodaniu szumu własnego. Zintegrowany system tłumienia pomaga redukować zakłócenia pozapasmowe docierające do odbiornika, poprawiając jakość odbioru w trudnych warunkach elektromagnetycznych.

Specyfikacja techniczna

• Typ produktu: Aktywna antena GPS ceramiczna z kablem
• Typ anteny: Aktywna patch ceramiczna (RHCP)
• Częstotliwość środkowa: 1575,42 MHz ± 4 MHz
• Wzmocnienie anteny: 28 dB
• Współczynnik szumów: 1,5 dB
• VSWR: 1,5
• Tłumienie zakłóceń: 30 dB ± 100 MHz
• Temperatura pracy: −45 °C do +85 °C
• Temperatura przechowywania: −50 °C do +85 °C
• Wymiary elementu patch: 25 × 25 × 8 mm
• Długość kabla: 5 cm
• Typ złącza: u.FL / IPEX
• Kompatybilność: NEO-6M / NEO-7M / NEO-8M
• Waga: 13–15 g

Uwagi

• Dla maksymalnej widoczności satelitów zaleca się montaż anteny patch z możliwie wolnym widokiem na niebo.
• Antenę należy montować z dala od dużych metalowych powierzchni i silnych źródeł zakłóceń RF w celu uniknięcia rozstrojenia i interferencji.
• Przed podłączeniem należy upewnić się, że moduł odbiornika GNSS zapewnia odpowiednie zasilanie dla anteny aktywnej, jeśli jest to wymagane przez konstrukcję modułu.

Typowe zastosowania

• Modernizacja odbiorników GPS i GNSS dla poprawy stałe lokalizacji
• Projekty nawigacyjne z użyciem Arduino, ESP32 i Raspberry Pi
• Prototypy systemów śledzenia zasobów i telemetrii
• Nawigacja i pozycjonowanie w robotyce
• Eksperymenty z synchronizacją czasu i pozycjonowaniem

Zawartość zestawu

• 1 × Aktywna antena GPS ceramiczna ProRock z kablem u.FL/IPEX

Aktywna antena GPS ceramiczna ProRock stanowi proste i kompaktowe rozwiązanie do wzmocnienia odbioru GNSS w projektach nawigacyjnych, gdzie działający śledzenie sygnałów satelitarnych ma kluczowe znaczenie dla funkcjonowania systemu.
