ProRock NEO-6M GPS Moduł GNSS UART EEPROM Antena Ceramiczna

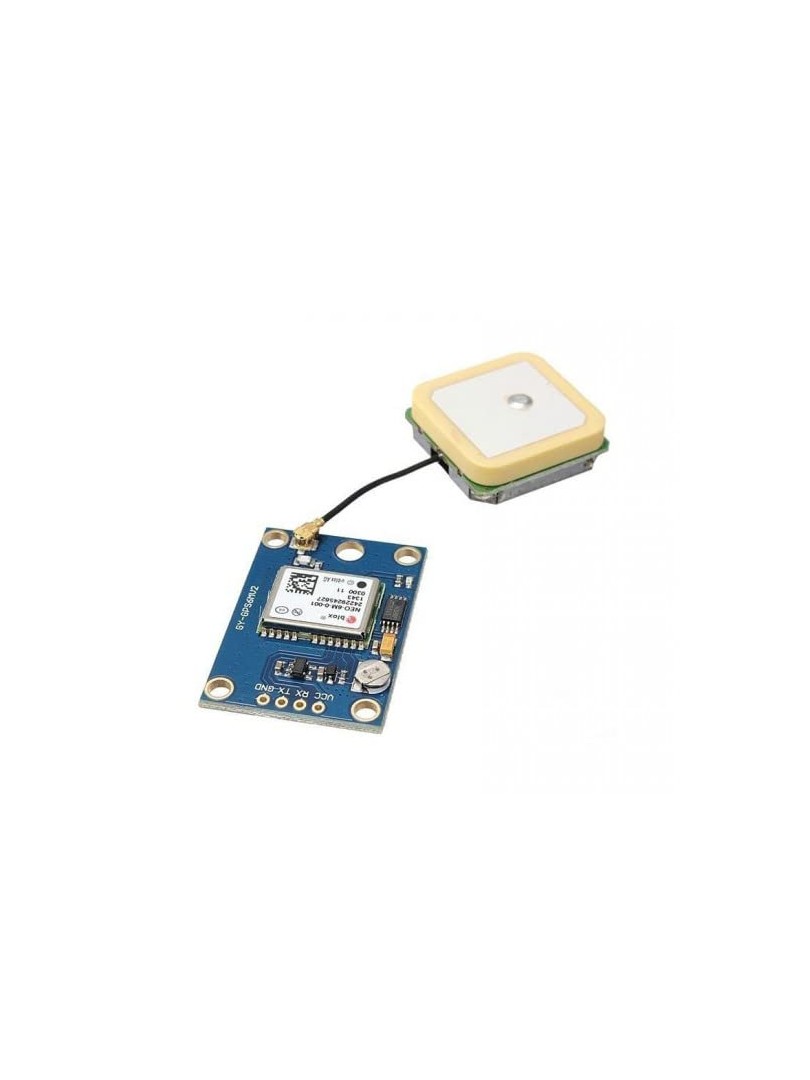

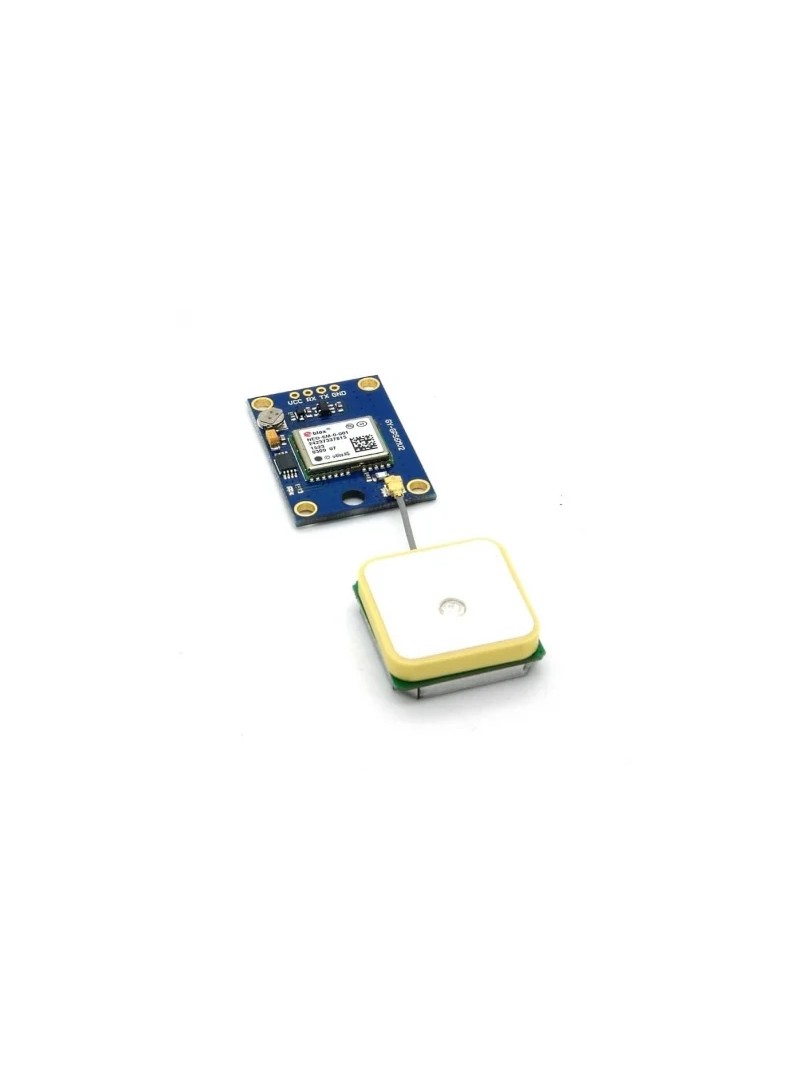

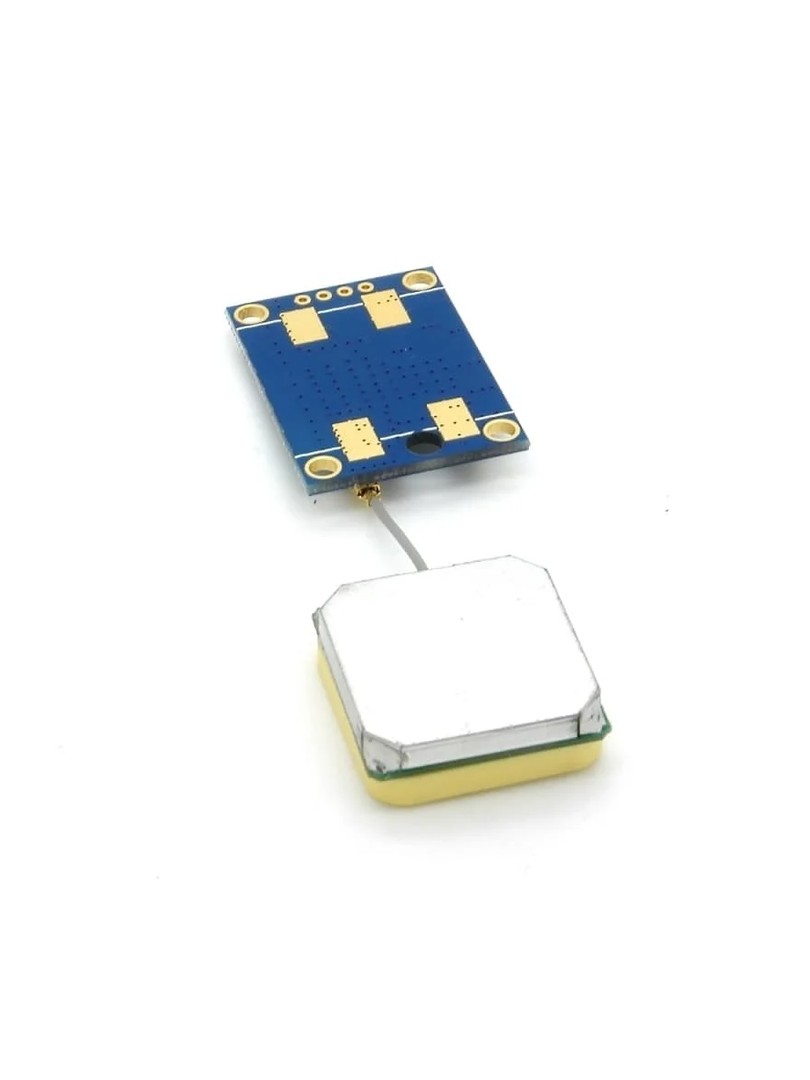

Moduł GPS NEO-6M GY-NEO6MV2 z EEPROM i anteną ceramiczną dla kontrolerów lotu

Zasilanie DC 5 V | Interfejs UART | Antena ceramiczna 25 × 25 mm | EEPROM | Bateria podtrzymująca | Wymiary modułu 26 × 36 mm

Moduł GPS ProRock NEO-6M (GY-NEO6MV2) to kompaktowy odbiornik GNSS przeznaczony do zastosowań w kontrolerach lotu, robotyce oraz projektach nawigacyjnych. Układ wyposażono w pamięć EEPROM umożliwiającą zachowanie konfiguracji po odłączeniu zasilania oraz baterię podtrzymującą stan odbiornika, co skraca czas ponownego ustalenia pozycji po przerwaniu zasilania.

Komunikacja z mikrokontrolerem odbywa się za pomocą interfejsu szeregowego UART. Moduł jest kompatybilny z kontrolerami lotu C/AeroQuad oraz wieloma platformami autopilota. W zestawie znajduje się ceramiczna antena powierzchniowa zapewniająca stałe odbiór sygnałów satelitarnych.

Główne cechy

• Odbiornik NEO-6M: układ GNSS wykorzystywany w projektach nawigacji wbudowanej i systemach automatycznego sterowania lotem
• Pamięć EEPROM: przechowuje ustawienia i konfigurację między cyklami zasilania
• Bateria podtrzymująca: zachowuje stan odbiornika po wyłączeniu zasilania głównego, co przyspiesza ponowne ustalenie pozycji
• Antena ceramiczna: kompaktowa antena powierzchniowa zapewniająca stałe odbiór sygnałów satelitarnych
• Interfejs UART: prosta integracja szeregowa z mikrokontrolerem lub kontrolerem lotu
• Otwór montażowy: umożliwia mechaniczne mocowanie modułu na płytce lub w obudowie

Zasada działania

Antena odbiera sygnały GNSS, które są przetwarzane przez układ odbiornika. Moduł przesyła komunikaty nawigacyjne przez interfejs UART do kontrolera hosta, który analizuje dane pozycji. Pamięć EEPROM oraz bateria podtrzymująca zachowują konfigurację i stan odbiornika po utracie zasilania głównego, co skraca czas ponownego ustalenia pozycji przy kolejnym uruchomieniu.

Specyfikacja techniczna

• Typ produktu: moduł odbiornika GPS/GNSS z anteną
• Model modułu: GY-GPS6M (GY-NEO6MV2)
• Napięcie zasilania: DC 5 V
• Typ anteny: ceramiczna powierzchniowa
• Pamięć nieulotna: EEPROM
• Zasilanie podtrzymujące: bateria podtrzymująca dołączona
• Wymiary anteny: 25 × 25 mm
• Wymiary modułu: 26 × 36 mm
• Średnica otworu montażowego: 3 mm

Wyprowadzenia

• VCC: wejście zasilania
• GND: masa
• TX: wyjście danych szeregowych z modułu GPS
• RX: wejście danych szeregowych do modułu GPS

Uwagi

• Kontroler musi obsługiwać wejście GPS UART i wymagane jest prawidłowe połączenie szeregowe (TX do RX, RX do TX).
• Antenę należy montować z widokiem na niebo, co poprawia proces ustalania pozycji i śledzenie sygnałów.
• Moduł należy umieszczać z dala od źródeł silnych zakłóceń elektromagnetycznych (przełączające regulatory napięcia, przewody silników prądu stałego), aby zmniejszyć zakłócenia odbioru.

Typowe zastosowania

• Kontrolery lotu i systemy autopilota (budowa zgodna z C/AeroQuad)
• Projekty nawigacji i telemetrii dronów
• Pozycjonowanie i śledzenie GNSS z wykorzystaniem Arduino
• Prototypy lokalizacji w robotyce
• Eksperymenty śledzenia obiektów zewnętrznych

Zawartość zestawu

• 1 × Moduł GPS ProRock NEO-6M (GY-NEO6MV2) z EEPROM i baterią podtrzymującą
• 1 × Antena ceramiczna powierzchniowa

Moduł GPS ProRock NEO-6M (GY-NEO6MV2) stanowi praktyczne rozwiązanie dla projektów wymagających kompaktowego odbiornika GNSS z funkcją zachowania konfiguracji oraz poprawionym czasem ponownego uruchomienia dzięki pamięci EEPROM i baterii podtrzymującej.
