ProRock Moduł Zasilania DC-DC XY-3606 5A 5.2V 9-36V

Moduł Zasilania DC-DC XY-3606 Step-Down 9-36V do 5.2V 5A z Rektyfikacją Synchroniczną

Przetwornica buck DC-DC | Model XY-3606 | Wejście 9-36V DC | Wyjście 5.2V DC | Prąd wyjściowy do 5A | Moc szczytowa 30W | Rektyfikacja synchroniczna | Port USB z układem Fast Charge

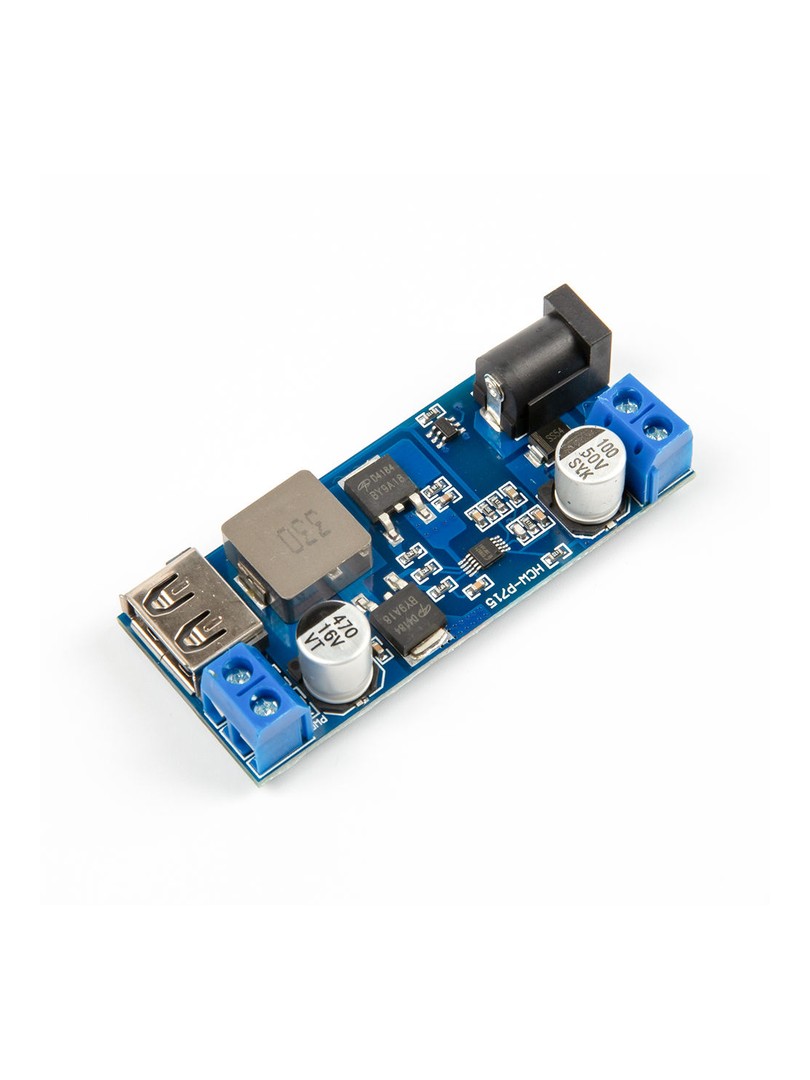

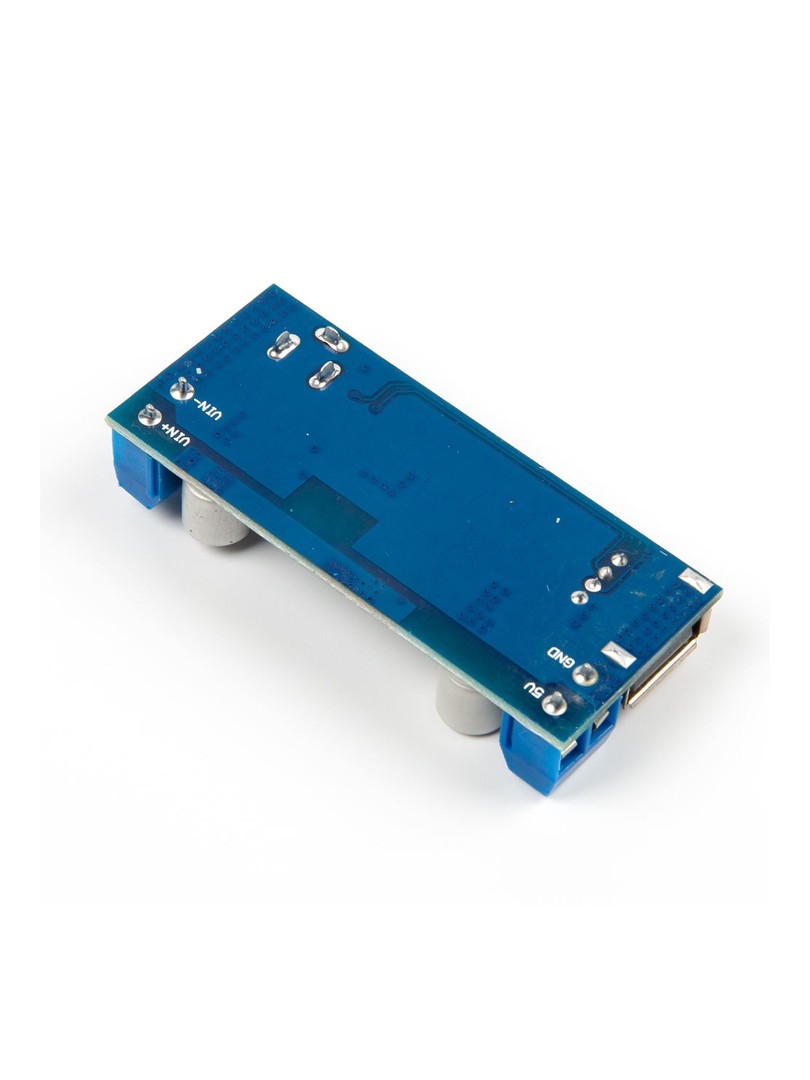

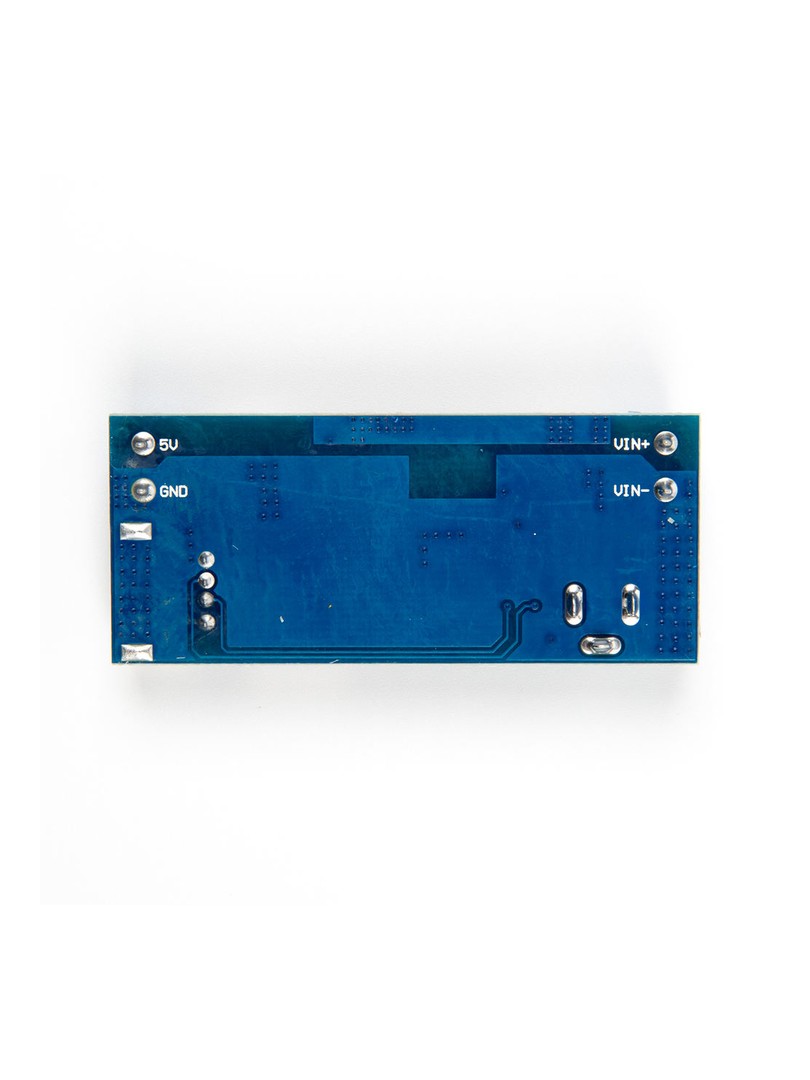

Moduł zasilania DC-DC XY-3606 firmy ProRock to wysokowydajna przetwornica step-down przeznaczona do obniżania napięcia z systemów 12V lub 24V do stałe wyjścia 5V. Układ wykorzystuje zaawansowaną rektyfikację synchroniczną, która zapewnia wyższą sprawność energetyczną i niższą emisję ciepła w porównaniu z tradycyjnymi modułami opartymi na LM2596S.

Moduł oferuje zestaw napięć wejściowych oraz zintegrowane wyjście USB z układem rozpoznawania szybkiego ładowania, co czyni go odpowiednim zarówno do zastosowań w elektronice wbudowanej, jak i w systemach ładowania urządzeń mobilnych. Dostępność kilku opcji podłączenia oraz kompaktowa konstrukcja ułatwiają integrację w różnych projektach elektronicznych.

Główne cechy

• Rektyfikacja synchroniczna: technologia zapewniająca wyższą sprawność energetyczną niż układy z diodą Schottky'ego stosowane w LM2596S
• Szerokie napięcie wejściowe: kompatybilność z systemami zasilania od 9V do 36V DC, w tym typowymi instalacjami 12V i 24V
• Stałe napięcie wyjściowe: zoptymalizowane dla urządzeń USB i elektroniki wymagającej zasilania 5V
• Zintegrowane wyjście USB: układ rozpoznawania protokołów szybkiego ładowania dla urządzeń Android i iPhone
• Uniwersalne złącza: możliwość podłączenia przez wtyk DC barrel jack oraz zaciski śrubowe
• Kompaktowa budowa: łatwa instalacja w obudowach i ograniczonych przestrzeniach montażowych

Zasada działania

Moduł XY-3606 wykorzystuje topologię przetwornic buck (obniżających napięcie) z rektyfikacją synchroniczną. W przeciwieństwie do klasycznych rozwiązań z diodą swobodnie bieżącą, układ zastępuje diodę tranzystorem MOSFET sterowanym synchronicznie z głównym przełącznikiem. Dzięki temu straty przewodzenia są znacznie niższe, co przekłada się na mniejsze nagrzewanie modułu i wyższą sprawność całego układu, szczególnie przy wysokich prądach obciążenia.

Specyfikacja techniczna

• Model: XY-3606
• Typ modułu: przetwornica DC-DC buck (step-down)
• Napięcie wejściowe: 9-36V DC
• Napięcie wyjściowe: 5.2V DC (stałe)
• Prąd wyjściowy znamionowy: 5A
• Maksymalny prąd wyjściowy przy wejściu 9-24V: 6A
• Moc wyjściowa przy wejściu 9-24V: 30W
• Maksymalny prąd wyjściowy przy wejściu 24-32V: 5A
• Moc wyjściowa przy wejściu 24-32V: 25W
• Maksymalny prąd wyjściowy przy wejściu 32-36V: 3.5A
• Moc wyjściowa przy wejściu 32-36V: 18W
• Metoda konwersji: rektyfikacja synchroniczna
• Wymiary: około 63mm (długość podana w źródle niepełna)

Typowe zastosowania

• Zasilanie systemów embedded i mikrokontrolerów w instalacjach 12V/24V
• Ładowanie smartfonów i tabletów z systemów automotive
• Zasilanie modułów Raspberry Pi, Arduino i innych płytek prototypowych
• Konwersja napięcia w instalacjach fotowoltaicznych i przemysłowych
• Zasilanie wentylatorów, LED oraz innych urządzeń 5V w systemach 12V/24V

Zawartość zestawu

• 1 × Moduł zasilania DC-DC XY-3606

Moduł XY-3606 to nowoczesne rozwiązanie dla projektów wymagających stałe zasilania 5V z wyższych napięć DC, oferujące przewagę nad starszymi konstrukcjami dzięki zastosowaniu rektyfikacji synchronicznej i możliwości ładowania urządzeń mobilnych.
