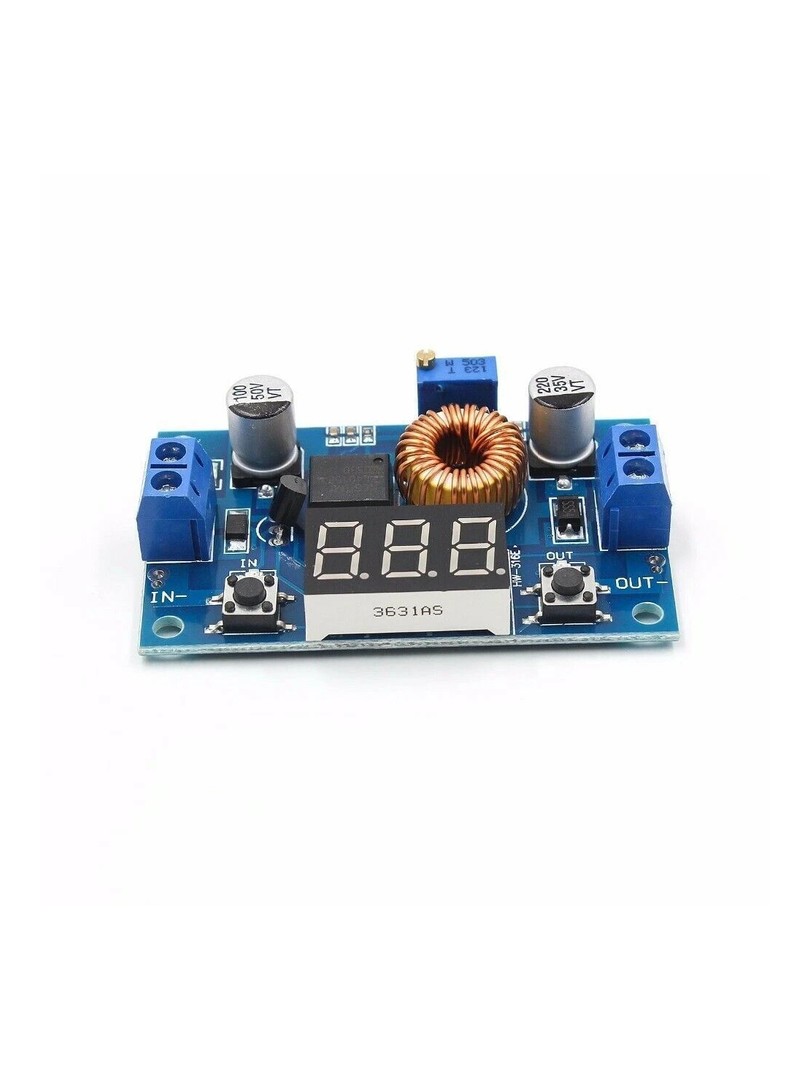

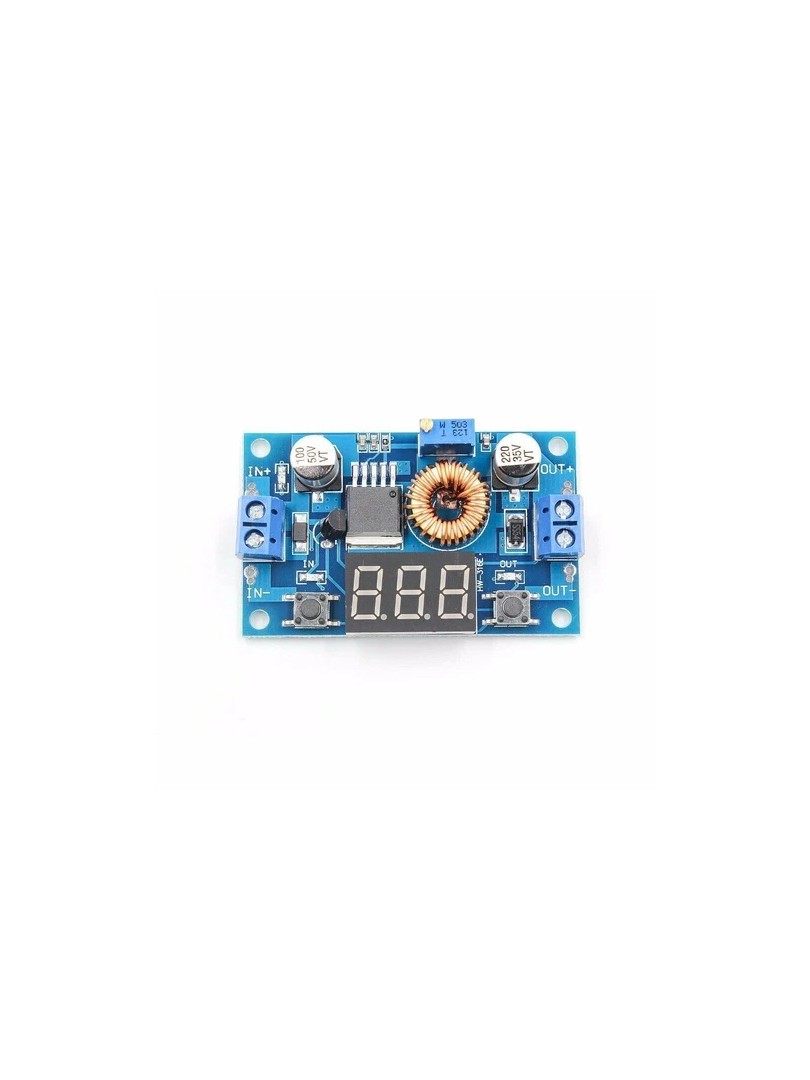

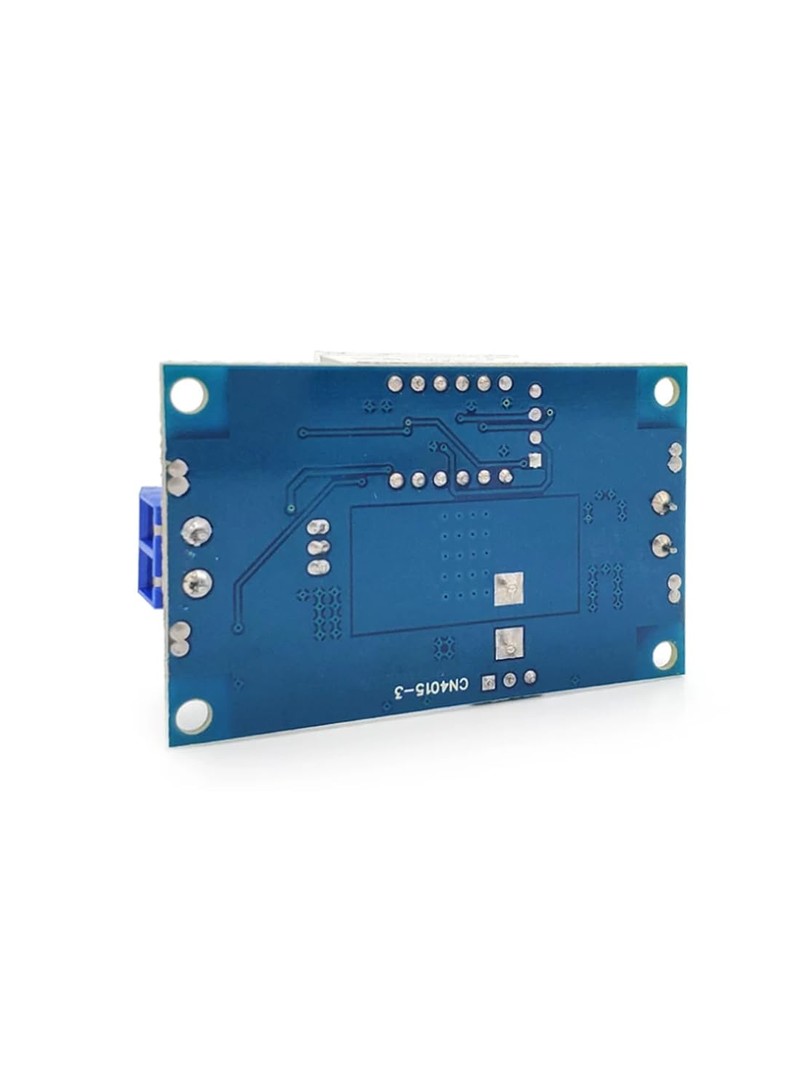

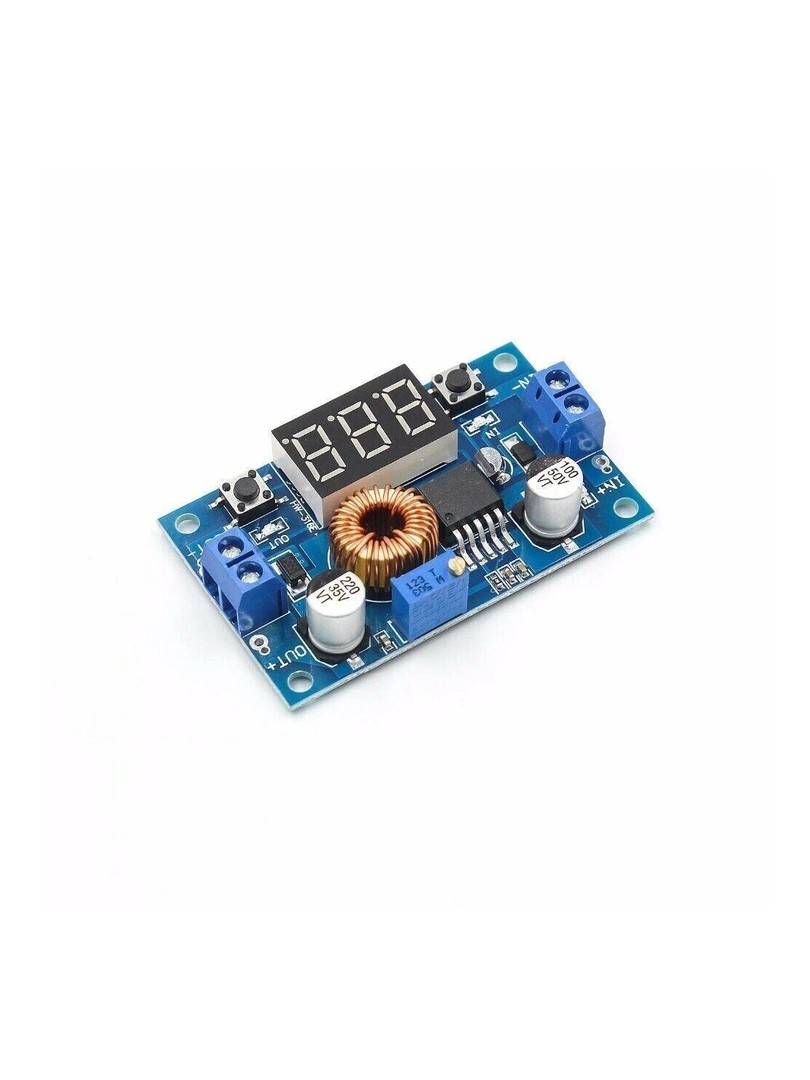

Moduł step-down DC-DC XL4015 to przetwornica obniżająca napięcie o dużej mocy z wbudowanym cyfrowym woltomierzem LED. Przeznaczony jest do zastosowań wymagających stałe redukcji napięcia i bieżącego monitorowania parametrów elektrycznych. Układ umożliwia regulację napięcia wyjściowego oraz przełączanie wyświetlacza między pomiarem napięcia wejściowego i wyjściowego.

Moduł znajduje zastosowanie w zasilaczach laboratoryjnych, systemach zasilania urządzeń mobilnych, konwersjach napięcia pokładowego w pojazdach oraz jako źródło zasilania dla układów wbudowanych i aparatury telekomunikacyjnej.

Główne cechy

Regulacja napięcia wyjściowego: potencjometr umożliwia płynne dostosowanie napięcia w zakresie wyjściowym

Cyfrowy woltomierz LED: trzyznakowy wyświetlacz pokazuje napięcie wejściowe lub wyjściowe

Przełączanie trybu pomiaru: przycisk pozwala wybierać między pomiarem IN i OUT z zapamiętaniem stanu

Kalibracja woltomierza: funkcja pozwala skorygować wskazania wyświetlacza dla lepszej dokładności

Wyłączanie wyświetlacza: dedykowany przycisk umożliwia wyłączenie LED z zachowaniem ustawienia po odłączeniu zasilania

Wskaźnik zasilania LED: dioda sygnalizuje obecność napięcia wejściowego

Zabezpieczenia: termiczne, ograniczenie prądu oraz ochrona przed zwarciem wyjścia

Wysoka sprawność: topologia buck zapewnia efektywną konwersję energii

Zasada działania

Moduł wykorzystuje układ scalony XL4015 do realizacji przetwornicy obniżającej napięcie. Kontroler pracuje z częstotliwością przełączania i steruje tranzystorem mocy w celu utrzymania zadanego napięcia wyjściowego niezależnie od zmian obciążenia i napięcia wejściowego. Wbudowany woltomierz cyfrowy pobiera próbki napięcia i wyświetla wartość na trzycyfrowym wyświetlaczu LED. Użytkownik może przełączać pomiar między wejściem a wyjściem oraz kalibrować wskazania przytrzymując prawy przycisk i regulując wartość.

Specyfikacja techniczna

Typ modułu: przetwornica DC-DC buck (obniżająca)

Układ sterujący: XL4015

Napięcie wejściowe: 4–38V DC

Napięcie wyjściowe: 1.25–36V DC regulowane

Prąd wyjściowy: 0–5A

Moc wyjściowa maksymalna: 75W

Częstotliwość przełączania: 180 kHz

Sprawność: do 96%

Zakres pomiarowy woltomierza: 4–40V

Dokładność woltomierza: ±0.1V (typowa)

Zabezpieczenia: termiczne, ograniczenie prądu, ochrona przed zwarciem wyjścia

Ochrona przeciwzwarciowa: brak (zalecana zewnętrzna dioda w razie potrzeby)

Wymiary (dł. × szer. × wys.): ok. 6,6 × 3,9 × 1,8 cm

Uwagi

Nie należy przekraczać maksymalnego napięcia wejściowego 38V DC.

Moduł nie posiada wbudowanej ochrony przed odwrotną polaryzacją — w razie potrzeby zaleca się zastosowanie zewnętrznej diody zabezpieczającej.

Typowe zastosowania

Zasilacze laboratoryjne z regulacją napięcia

Systemy redukcji napięcia z baterii, transformatorów i przemysłowych źródeł DC

Konwersja napięcia pokładowego w pojazdach (24V/36V → 12V/5V/3.3V)

Zasilanie przenośnych przyrządów pomiarowych oraz sprzętu telekomunikacyjnego i sieciowego

Zasilanie pomocnicze monitorów LCD, telewizorów LCD i systemów wbudowanych

Zawartość zestawu

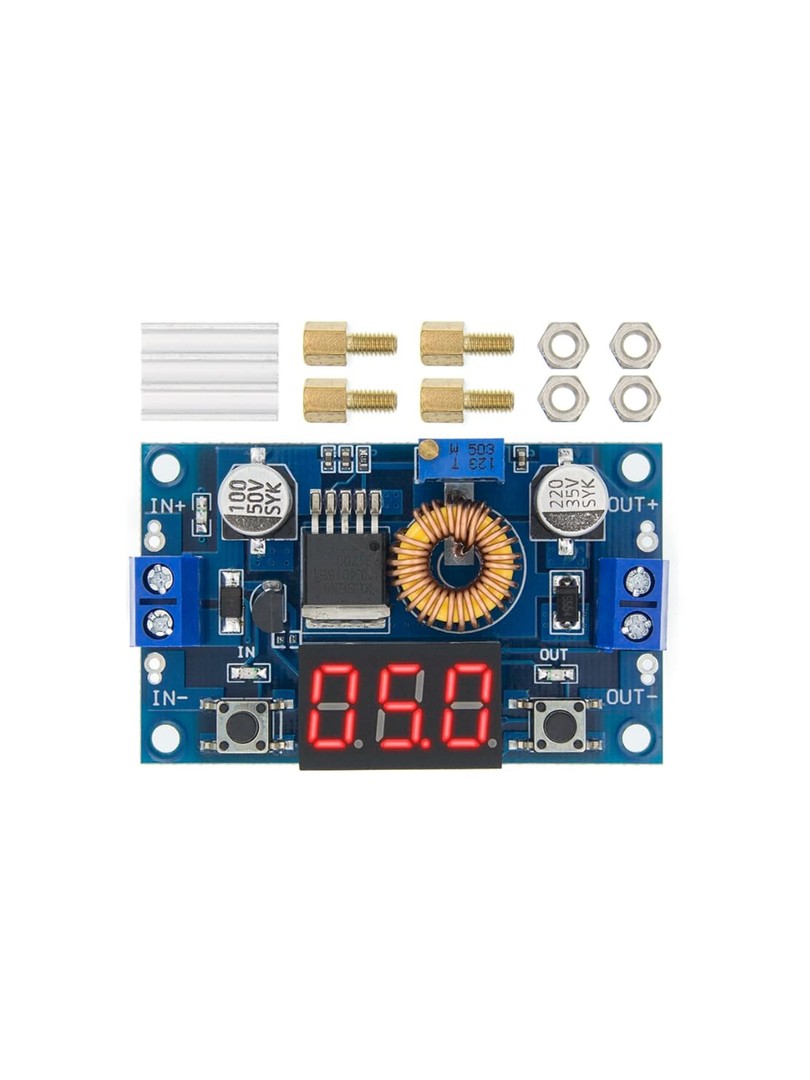

1 × Moduł przetwornicy XL4015 z woltomierzem 3-cyfrowym

4 × Tulejki miedziane

4 × Nakrętki

1 × Radiator aluminiowy

Moduł XL4015 z woltomierzem LED stanowi zestaw komponentów do budowy zasilaczy z monitorowaniem napięcia. Funkcje kalibracji i zapamiętywania ustawień wyświetlacza zwiększają wygodę użytkowania w aplikacjach wymagających długotrwałej stałe pracy.

ProRock Moduł XL4015 5A 75W 4-38V 1.25-36V CC/CV LED Voltmeter

Moduł Step-Down XL4015 5A 75W z Woltomierzem LED 4–38V / 1.25–36V CC/CV

XL4015 | 4–38V wejście | 1.25–36V wyjście regulowane | maks. 5A | 75W | woltomierz LED 3-cyfrowy | sprawność do 96% | 180 kHz | wymiary 6,6 × 3,9 × 1,8 cm
