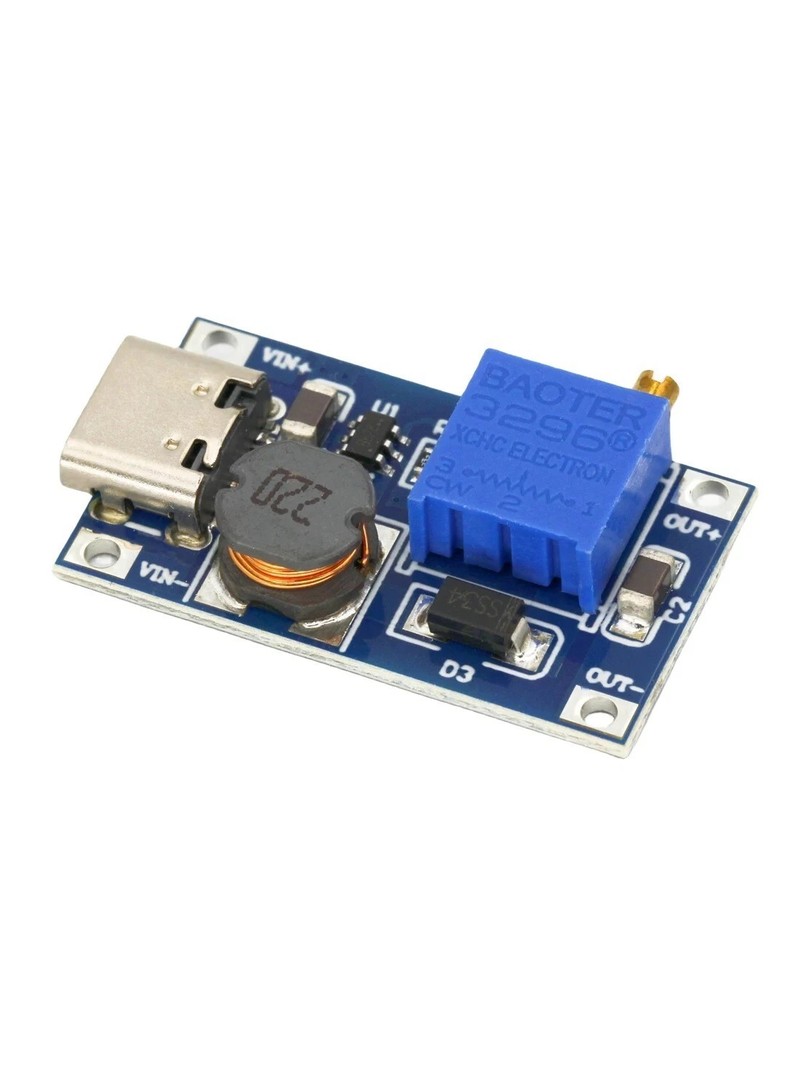

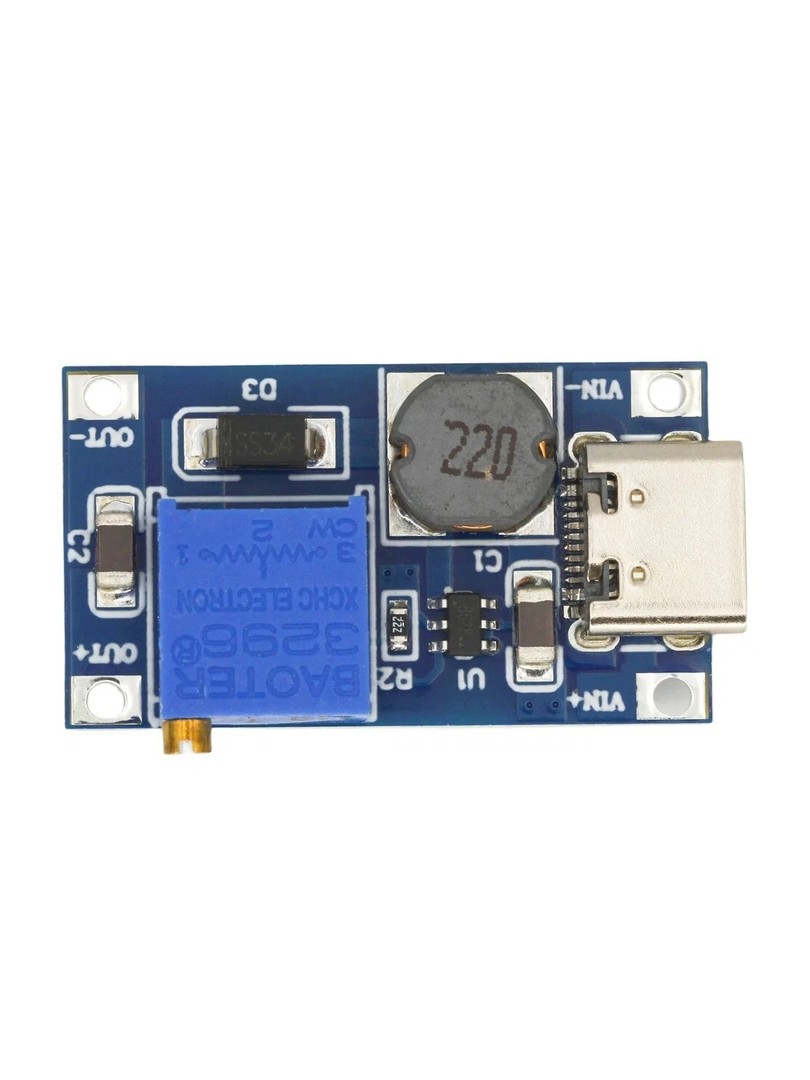

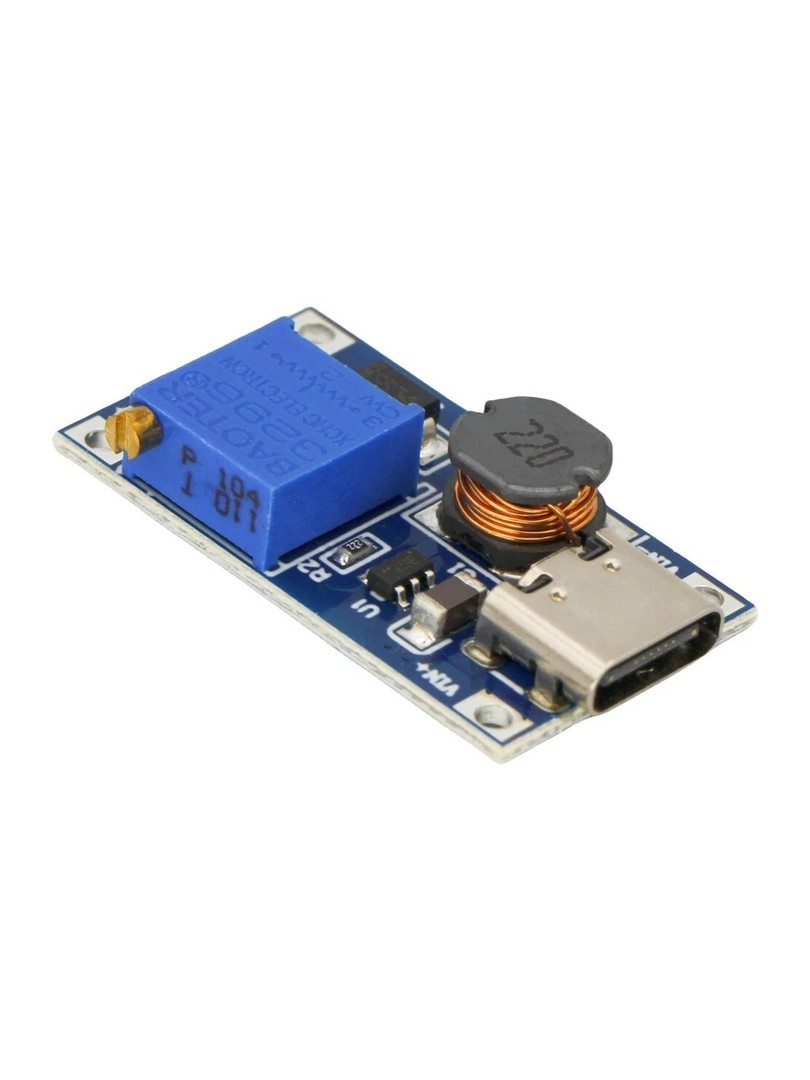

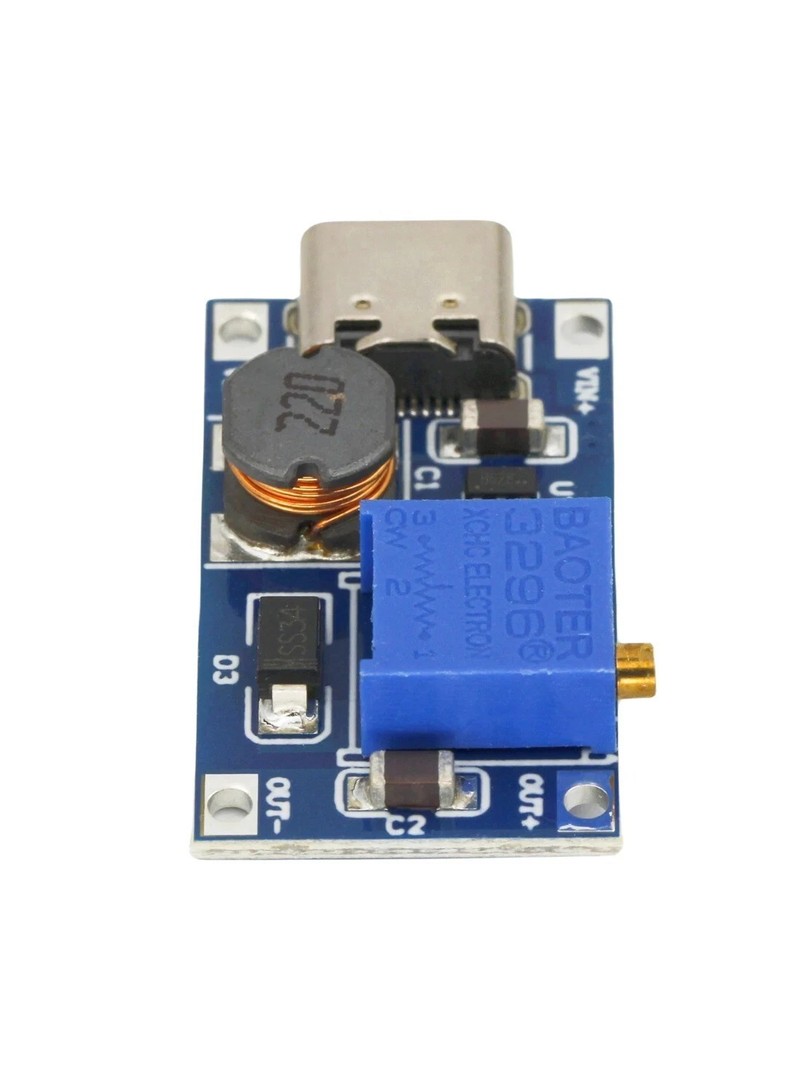

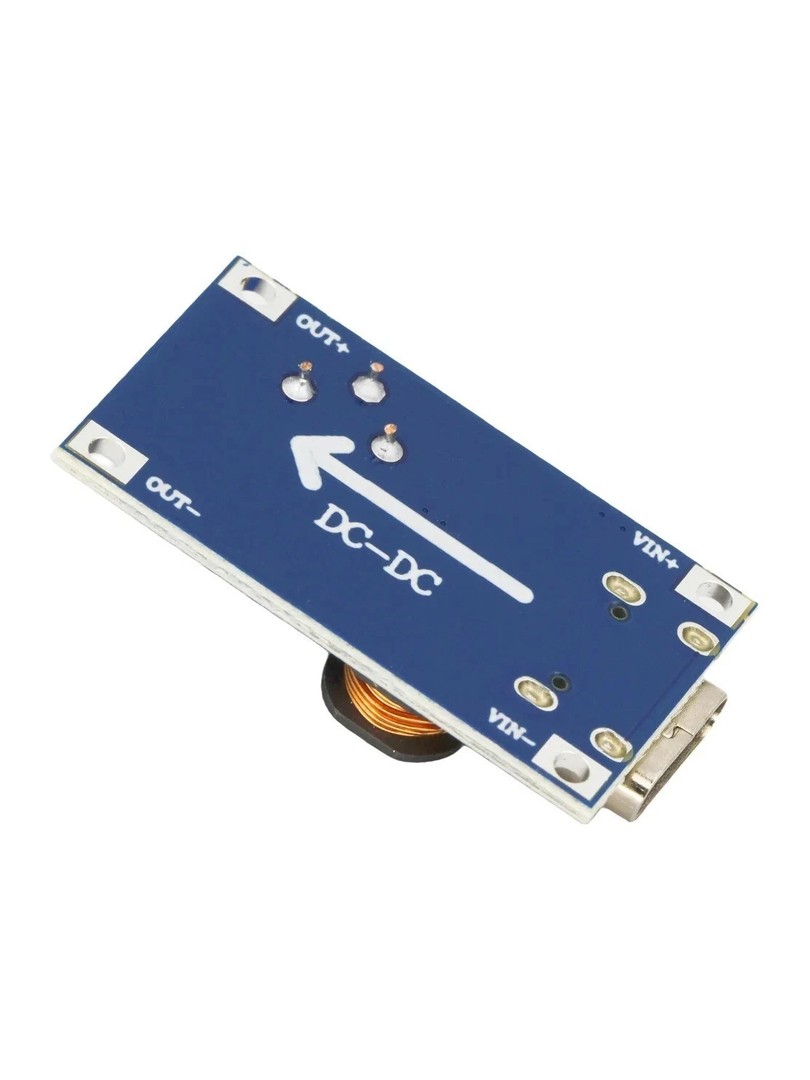

Moduł ProRock MT3608 XY-016 to kompaktowy przetwornica napięcia typu step-up przeznaczona do podnoszenia niskiego napięcia wejściowego do wyższego, regulowanego napięcia wyjściowego. Układ bazuje na stałe regulatorze impulsowym MT3608 i znajduje zastosowanie w elektronice DIY, przenośnych systemach zasilania oraz projektach opartych na mikrokontrolerach i czujnikach zasilanych bateryjnie.

Zestaw napięcia wejściowego oraz regulacja wyjściowa realizowana za pomocą potencjometru wieloobrotowego zapewniają elastyczność doboru parametrów zasilania. Wysoka sprawność konwersji energii minimalizuje straty mocy i generowanie ciepła.

Główne cechy

Funkcja step-up: moduł podnosi napięcie wejściowe do wyższej wartości na wyjściu

Zestaw wejściowy: praca z napięciem zasilającym od bardzo niskich do standardowych wartości DC

Regulacja wyjściowa: potencjometr wieloobrotowy umożliwia dokładny dostosowanie napięcia wyjściowego

Kompaktowa konstrukcja XY-016: moduł zajmuje niewiele miejsca w projektach o ograniczonej przestrzeni montażowej

Wysoka sprawność: układ minimalizuje straty energii podczas konwersji napięcia

Zasada działania

Moduł wykorzystuje topologię boost converter opartą na kontrolerze MT3608. Napięcie wejściowe jest podnoszone do wyższej wartości na wyjściu poprzez impulsowe ładowanie cewki indukcyjnej i kontrolowane przełączanie. Potencjometr wieloobrotowy umożliwia płynną regulację napięcia wyjściowego. Rzeczywisty prąd wyjściowy zależy od różnicy między napięciem wejściowym a wyjściowym oraz warunków chłodzenia.

Specyfikacja techniczna

Typ modułu: przetwornica step-up DC-DC

Układ sterujący: MT3608

Napięcie wejściowe: 2–24V DC

Napięcie wyjściowe: regulowane do 28V DC

Prąd wyjściowy: do 2A (wartość szczytowa, zależna od obciążenia)

Sprawność: ok. 93%

Temperatura pracy: −40°C do +85°C

Wymiary modułu: ok. 30 × 17 × 14 mm

Uwagi

Moduł służy wyłącznie do podnoszenia napięcia — nie może obniżać napięcia wejściowego.

Jeśli napięcie wyjściowe nie zmienia się podczas regulacji, należy obrócić potencjometr w kierunku przeciwnym do ruchu wskazówek zegara o 15–20 obrotów przed przystąpieniem do dokładny regulacji.

Nie należy przekraczać maksymalnego napięcia wejściowego ani szczytowego prądu wyjściowego.

Rzeczywisty prąd wyjściowy zależy od napięcia wejściowego, napięcia wyjściowego oraz warunków chłodzenia modułu.

Zalecane napięcie wyjściowe to maksymalnie 25–26V w celu zapewnienia stałe pracy.

Typowe zastosowania

Urządzenia zasilane bateryjnie oraz powerbanki

Przenośne i mobilne systemy zasilania

Sterowniki LED oraz projekty oświetleniowe

Podnoszenie napięcia zasilania mikrokontrolerów i czujników

Elektronika DIY i prototypowanie

Zawartość zestawu

1 × Moduł step-up DC-DC ProRock MT3608 XY-016

Moduł ProRock MT3608 XY-016 stanowi działający i energooszczędne rozwiązanie do podnoszenia napięcia DC w projektach hobbystycznych i techniczny. Kompaktowa budowa oraz możliwość dokładny regulacji sprawiają, że moduł doskonale sprawdza się w zastosowaniach wymagających elastycznego dostosowania parametrów zasilania.
