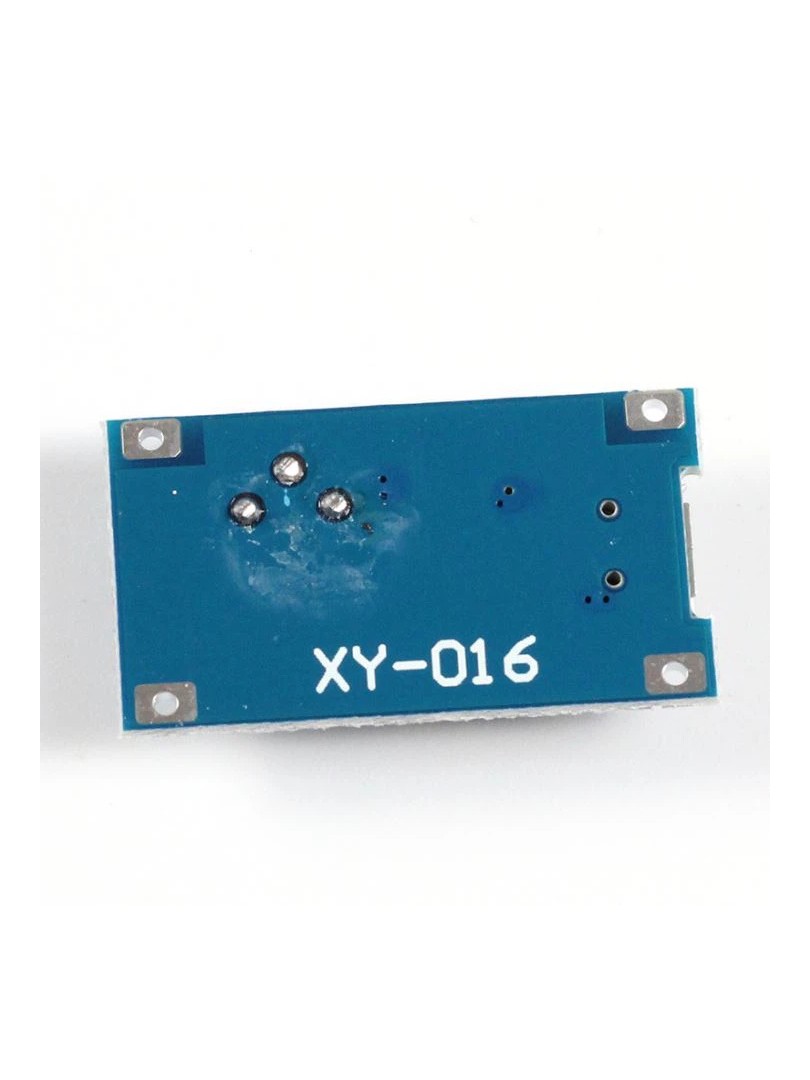

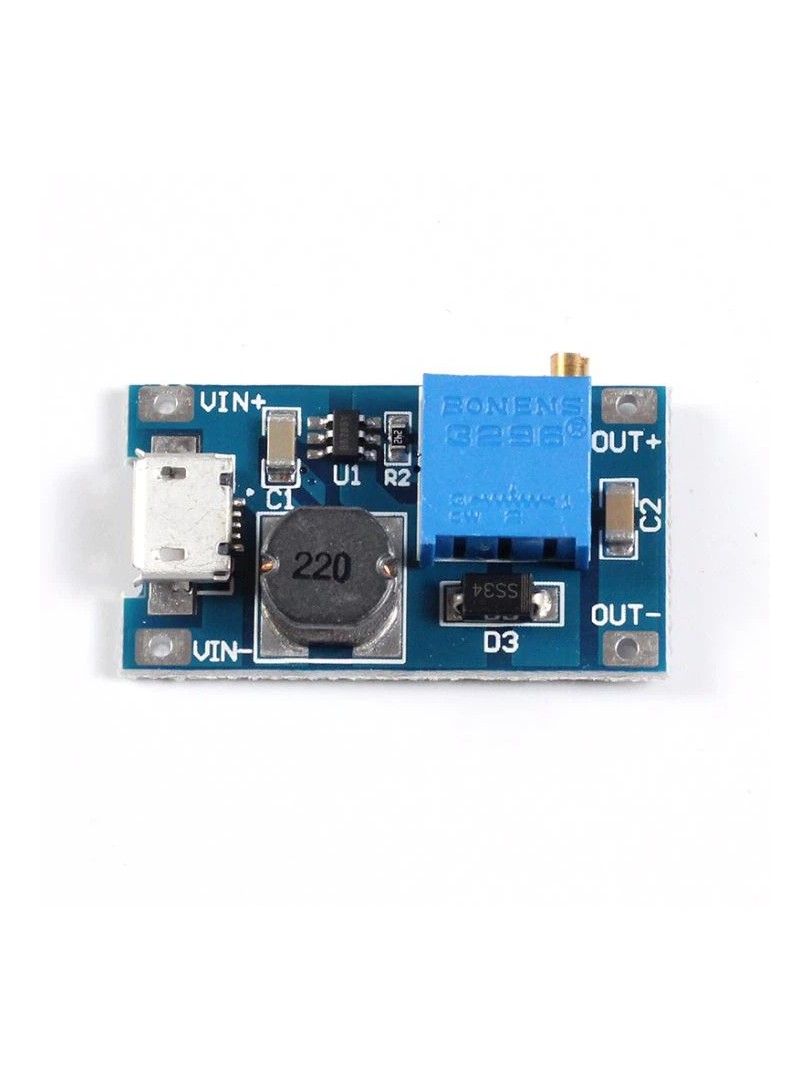

ProRock Moduł MT3608 XY-016 Step Up 2A 28V

Moduł Step-Up MT3608 XY-016 – Przetwornica Podwyższająca DC-DC 2A 28V z Micro USB

MT3608 | 2–24V DC wejście | do 28V wyjście | 2A max | sprawność >93% | 30 × 17 × 14 mm

Moduł ProRock MT3608 XY-016 to kompaktowa przetwornica DC-DC podwyższająca napięcie, przeznaczona do zamiany niskiego napięcia wejściowego na wyższe napięcie wyjściowe regulowane potencjometrem. Oparta na stałe układzie scalonym MT3608, wersja XY-016 została zoptymalizowana pod kątem zastosowań wymagających niewielkich rozmiarów, wysokiej sprawności i stałe pracy.

Przetwornica znajduje zastosowanie w urządzeniach zasilanych bateryjnie, elektronice przenośnej, sterownikach LED oraz systemach wbudowanych wymagających podniesienia napięcia zasilania.

Główne cechy

• Topologia podwyższająca: umożliwia uzyskanie napięcia wyjściowego wyższego niż wejściowe
• Zestaw napięcia wejściowego: praca z różnymi źródłami zasilania, w tym bateriami litowymi i alkalicznymi
• Regulowane napięcie wyjściowe: dokładny regulacja potencjometrem pokrętnym
• Wysoka sprawność energetyczna: minimalizacja strat energii podczas konwersji napięcia
• Kompaktowa konstrukcja: montaż w urządzeniach o ograniczonej przestrzeni
• Stałe regulacja: nadaje się do zasilania wrażliwych obciążeń elektronicznych

Zasada działania

Moduł wykorzystuje topologię step-up (boost), w której układ MT3608 przetwarza niższe napięcie wejściowe na wyższe napięcie wyjściowe poprzez impulsowe ładowanie cewki indukcyjnej i kondensatorów wygładzających. Regulacja napięcia wyjściowego odbywa się poprzez obrót pokrętła potencjometru montowanego na płytce. Przetwornica zapewnia stałe wyjście przy zmiennym obciążeniu dzięki wbudowanemu układowi sprzężenia zwrotnego.

Specyfikacja techniczna

• Typ modułu: przetwornica DC-DC podwyższająca (boost)
• Układ sterujący: MT3608
• Napięcie wejściowe: DC 2–24V
• Napięcie wyjściowe: do 28V (regulowane)
• Zalecane napięcie wyjściowe: ≤ 26V
• Maksymalny prąd wyjściowy: 2A (szczytowy)
• Zalecany prąd ciągły: ≤ 1A
• Sprawność: >93%
• Metoda regulacji: potencjometr pokrętny
• Wymiary modułu: ok. 30 × 17 × 14 mm

Uwagi

• Moduł działa wyłącznie w topologii podwyższającej – napięcie wyjściowe musi być wyższe niż napięcie wejściowe.
• Nie należy przekraczać maksymalnego napięcia wejściowego ani szczytowego prądu wyjściowego.
• Jeśli napięcie wyjściowe nie zmienia się podczas pierwszej regulacji, należy obrócić potencjometr w lewo o piętnaście do dwudziestu pełnych obrotów przed ponowną próbą.
• Przy wyższych wartościach prądu obciążenia zaleca się zapewnienie odpowiedniej wentylacji modułu.

Typowe zastosowania

• Urządzenia zasilane bateriami i elektronika przenośna
• Zasilacze sterowników LED
• Podnoszenie napięcia zasilania mikrokontrolerów i czujników
• Sprzęt przemysłowy i urządzenia telekomunikacyjne
• Projekty hobbystyczne i prototypowe w elektronice

Zawartość zestawu

• 1 × Moduł Step-Up DC-DC ProRock MT3608 XY-016

Moduł ProRock MT3608 XY-016 zapewnia optymalny stosunek rozmiarów, sprawności i sprawny, stanowiąc działający rozwiązanie do podwyższania napięć stałych w projektach hobbystycznych oraz techniczny zastosowaniach elektronicznych.
