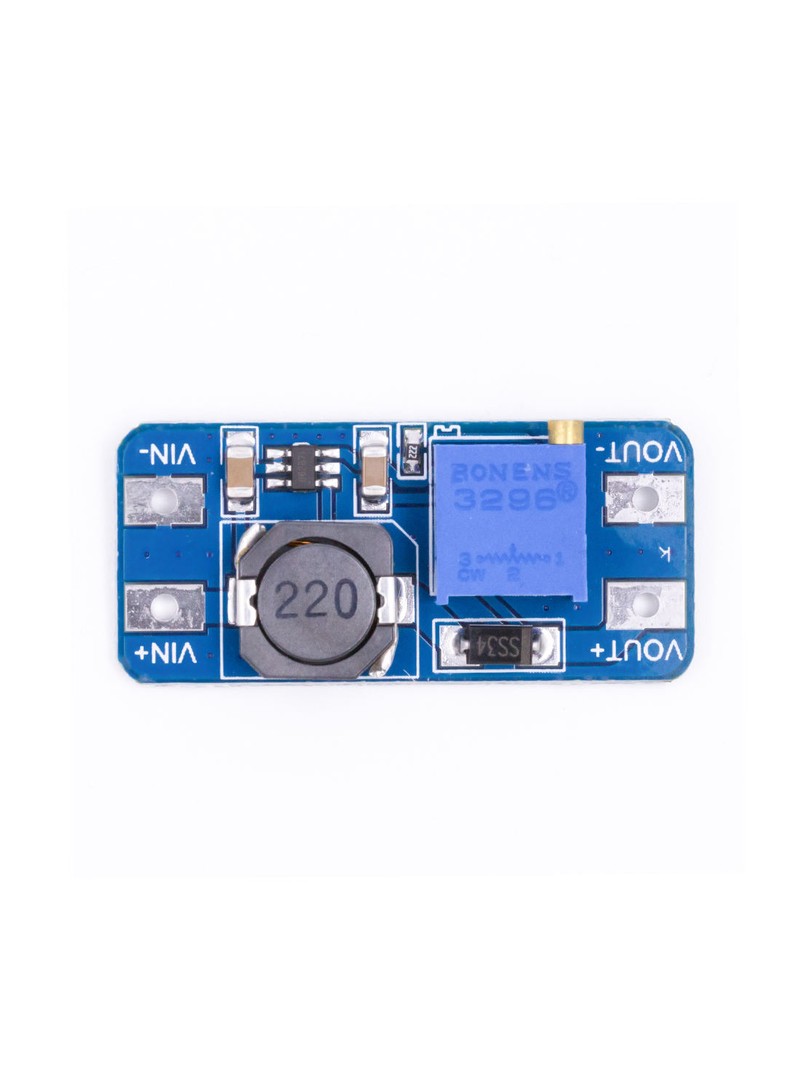

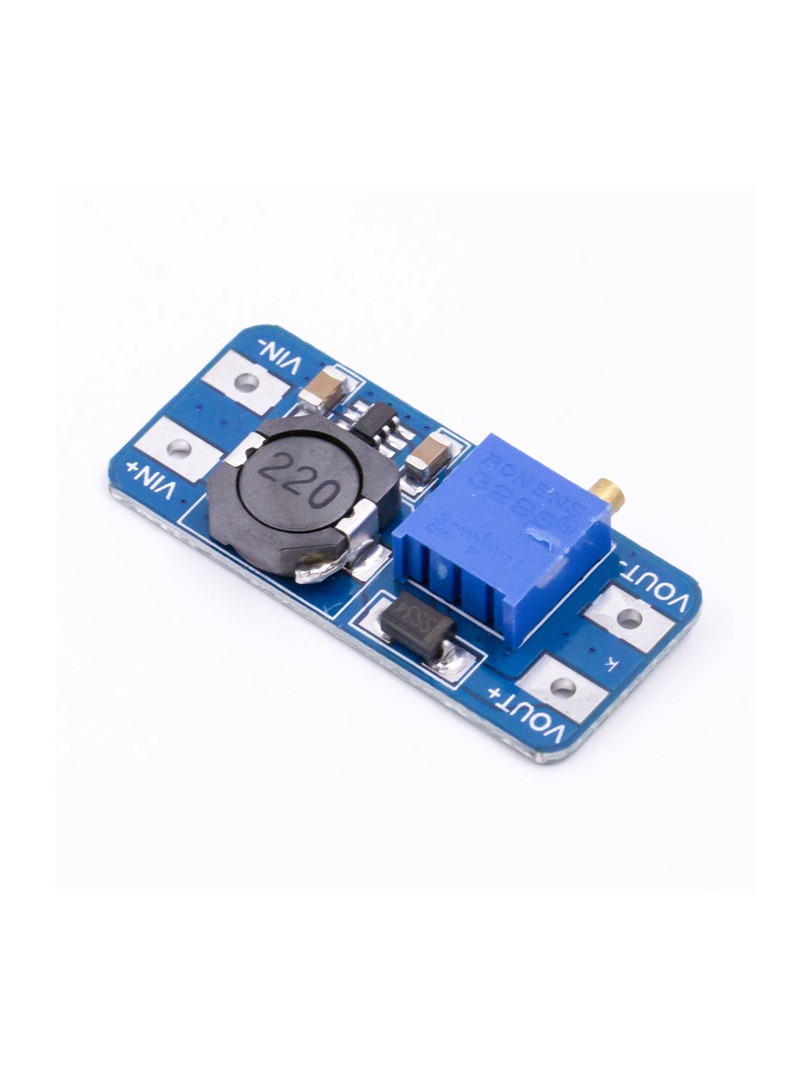

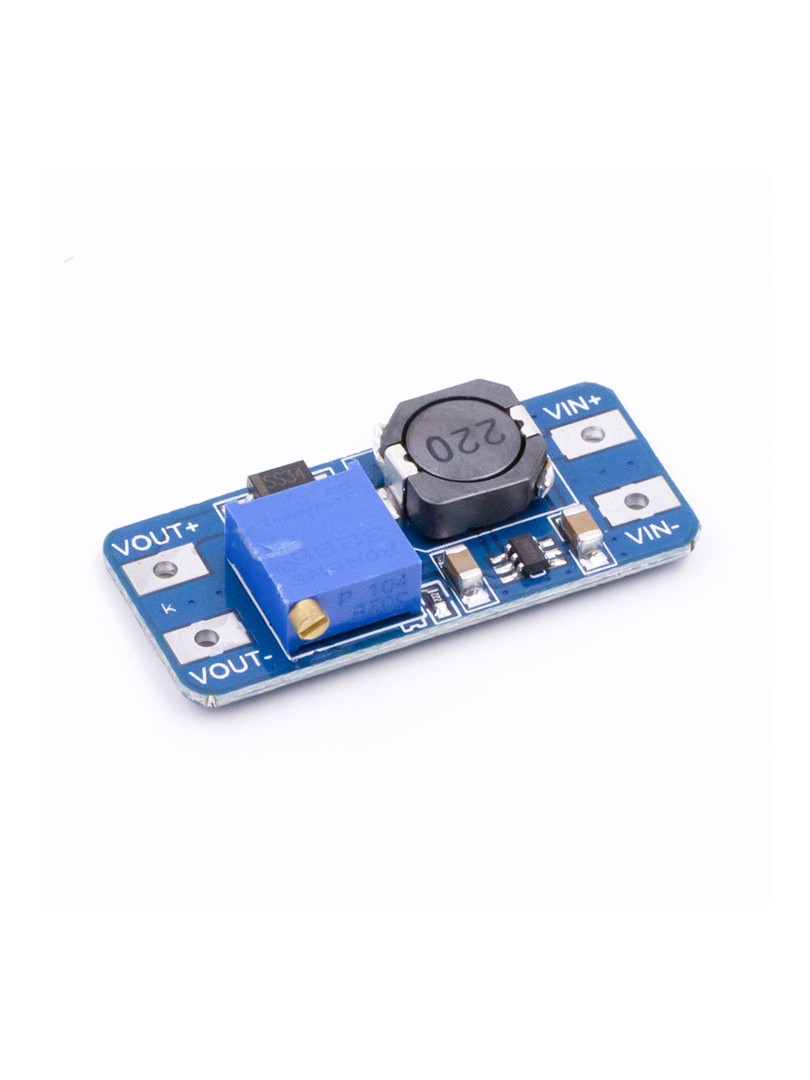

Moduł ProRock MT3608 to kompaktowa przetwornica napięcia typu step-up wykorzystująca stabilizator przełączający MT3608. Urządzenie służy do podwyższania niskiego napięcia wejściowego do wyższego, stałe napięcia wyjściowego z możliwością regulacji. Przeznaczony dla urządzeń zasilanych bateryjnie, sterowników LED, elektroniki przenośnej oraz systemów wbudowanych.

Moduł zapewnia wysoką sprawność energetyczną i minimalne straty mocy, co przekłada się na wydłużenie czasu pracy zasilaczy bateryjnych. Napięcie wyjściowe regulowane jest za pomocą potencjometru wieloobrotowego zamontowanego na płytce. Wbudowane zabezpieczenia chronią obwód przed przeciążeniem, zwarciem i przegrzaniem.

Główne cechy

Topologia step-up: podnosi napięcie wejściowe do wyższego poziomu wyjściowego z zachowaniem wysokiej efektywności energetycznej

Regulacja napięcia wyjściowego: możliwość płynnej zmiany wartości napięcia wyjściowego za pomocą wbudowanego potencjometru

Zabezpieczenia obwodu: ochrona przed przeciążeniem prądowym, zwarciem i nadmiernym wzrostem temperatury

Kompaktowa konstrukcja: niewielkie wymiary umożliwiają zastosowanie w projektach o ograniczonej przestrzeni montażowej

Niska emisja zakłóceń elektromagnetycznych: konstrukcja zoptymalizowana pod kątem współpracy z wrażliwymi układami elektronicznymi

Zasada działania

Przetwornica wykorzystuje układ scalony MT3608 pracujący w trybie przełączającym. Napięcie wejściowe jest cyklicznie łączone z cewką indukcyjną przez wewnętrzny tranzystor mocy. Energia magazynowana w cewce jest następnie przekazywana do kondensatora wyjściowego przez diodę prostowniczą, podnosząc napięcie do poziomu wyższego niż wejściowe. Układ sprzężenia zwrotnego monitoruje napięcie wyjściowe i reguluje współczynnik wypełnienia impulsów sterujących, utrzymując stałe napięcie wyjściowe niezależnie od zmian obciążenia i napięcia wejściowego.

Specyfikacja techniczna

Typ przetwornic: step-up (boost)

Układ sterujący: MT3608

Napięcie wejściowe: DC 2–24 V

Napięcie wyjściowe: do 28 V (regulowane)

Maksymalny prąd wyjściowy: 2 A

Sprawność energetyczna: >93%

Zabezpieczenia: przeciążeniowe, zwarciowe, termiczne

Wymiary modułu: około 36 × 17 × 14 mm

Uwagi

Maksymalny prąd wyjściowy zależy od napięcia wejściowego, napięcia wyjściowego oraz warunków termicznych.

Przed podłączeniem wrażliwych obciążeń należy wyregulować napięcie wyjściowe do właściwej wartości.

Podczas pracy przy dużych prądach wyjściowych wymagane jest zapewnienie odpowiedniej wentylacji modułu.

Typowe zastosowania

Zasilacze sterowników LED

Urządzenia zasilane bateryjnie i przenośne

Obwody sterowania przemysłowego

Urządzenia komunikacyjne i RF

Projekty prototypowe i DIY

Zawartość zestawu

1 × Moduł przetwornic step-up ProRock MT3608 DC-DC

Moduł MT3608 stanowi działający rozwiązanie do podwyższania napięcia stałego w nowoczesnych projektach elektronicznych — od realizacji hobbystycznych po zastosowania techniczny. Wysoka sprawność, szerokie możliwości regulacji oraz wbudowane zabezpieczenia czynią go uniwersalnym elementem układów zasilania.
