ProRock LM2577S+LM2596S Solar Energy Step-Down & Step-Up Module 3A 4-35V

Moduł step-up/step-down ProRock LM2577S+LM2596S 3A 4-35V do energii słonecznej z regulacją CC/CV

DC-DC buck & boost | LM2577S + LM2596S | wejście 4–35V | wyjście 1,25–30V | prąd wyjściowy 3A | tryb CC/CV | diody LED statusu

Moduł ProRock LM2577S+LM2596S to uniwersalny przetwornica DC-DC step-up i step-down przeznaczona do zastosowań w systemach energii odnawialnej, ładowania akumulatorów oraz zasilania diod LED dużej mocy. Łączy on w jednej konstrukcji podwyższający przetwornicę LM2577S oraz obniżający przetwornicę LM2596S, co umożliwia automatyczne dostosowanie napięcia wyjściowego do zmieniającego się napięcia wejściowego. Moduł oferuje regulację w trybie stałego prądu oraz stałego napięcia, dzięki czemu znajduje zastosowanie jako kontroler ładowania akumulatorów oraz sterownik LED.

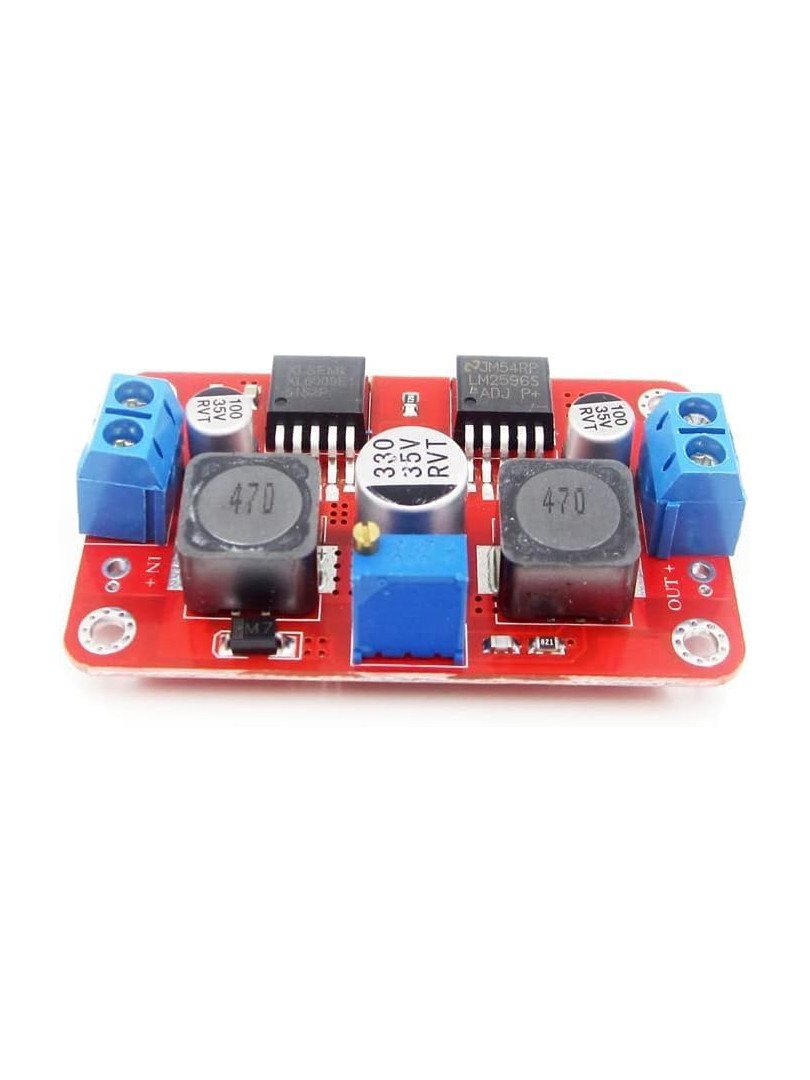

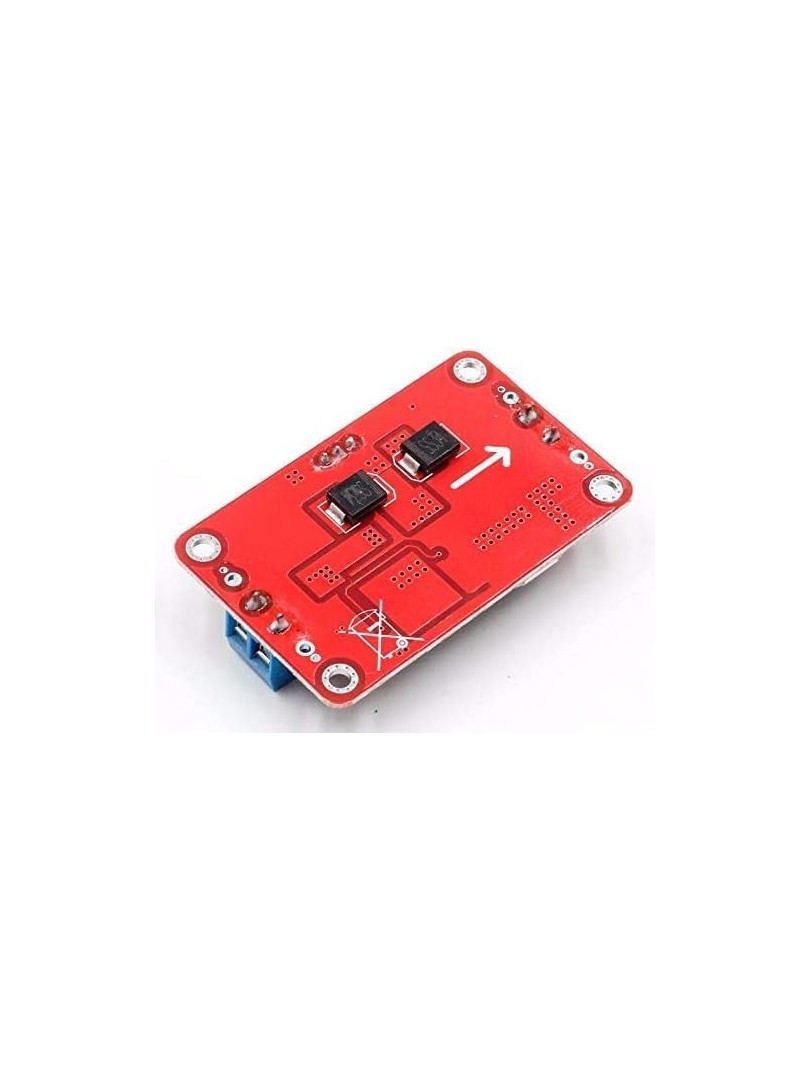

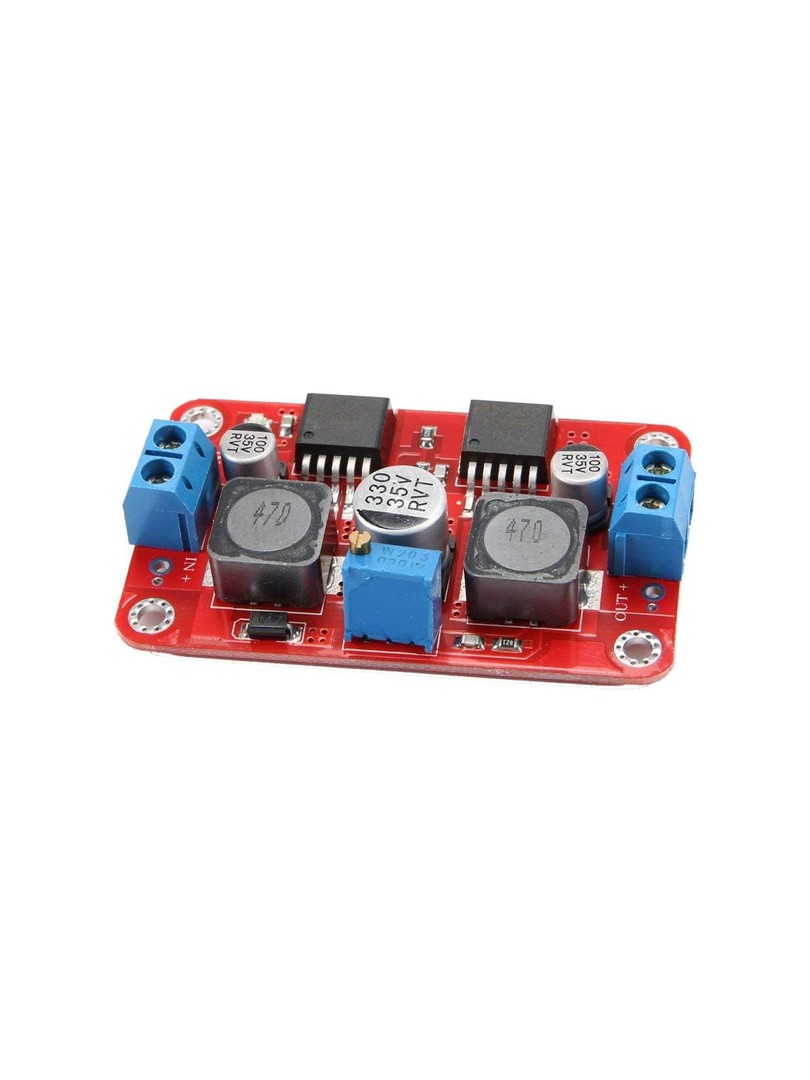

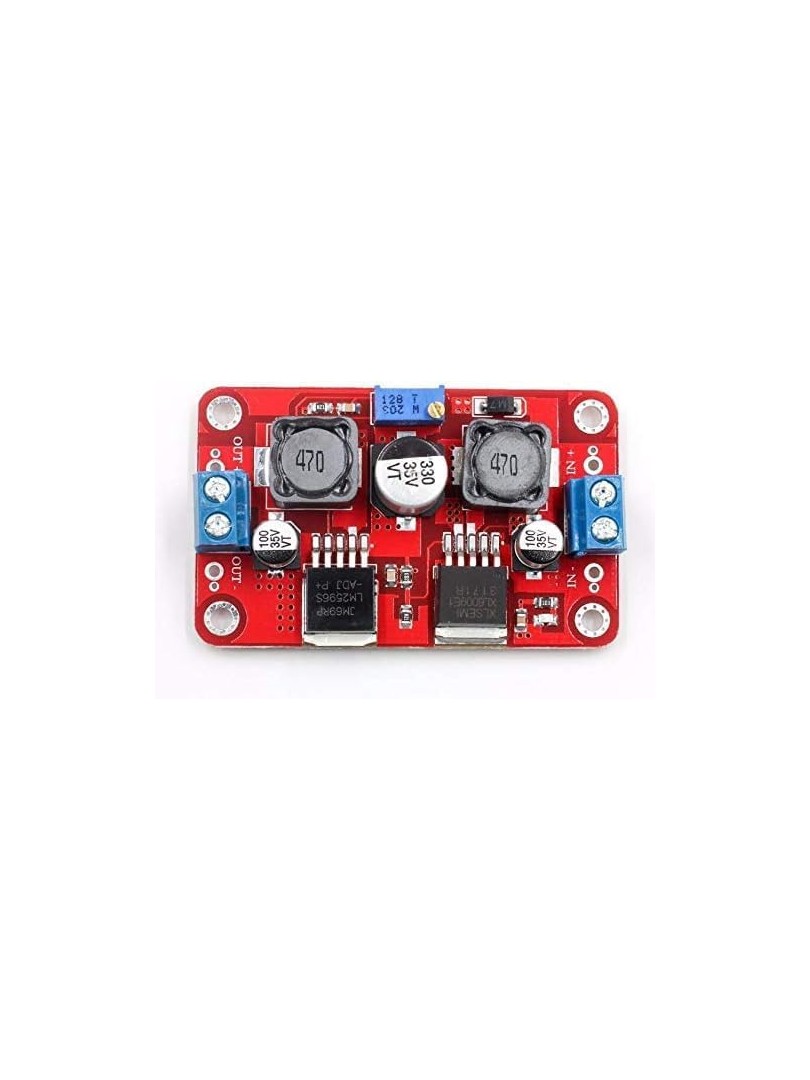

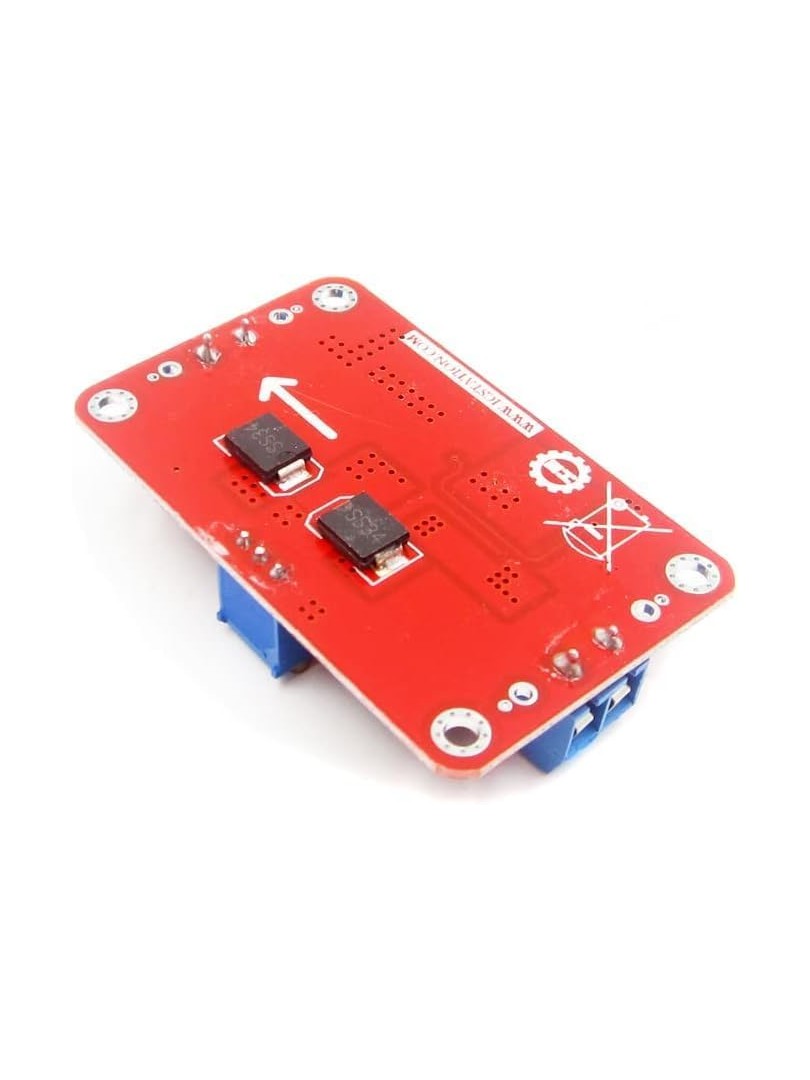

Czerwona płytka PCB wyposażona jest w diody LED sygnalizujące pracę w trybie CC, proces ładowania oraz zakończenie cyklu ładowania. Moduł jest szczególnie przydatny w systemach z panelami słonecznymi i generatorami wiatrowymi, gdzie napięcie źródła może wahać się zarówno powyżej, jak i poniżej wymaganego napięcia obciążenia. Regulowane potencjometry umożliwiają dokładny ustawienie napięcia i prądu wyjściowego.

Główne cechy

• Automatyczna praca buck & boost: moduł samoczynnie podnosi lub obniża napięcie w zależności od warunków wejściowych
• Szerokie napięcie wejściowe: moduł współpracuje z różnymi źródłami zasilania, w tym panelami słonecznymi i generatorami wiatrowymi
• Regulacja CC/CV: tryb stałego prądu i stałego napięcia zapewnia bezpieczne ładowanie akumulatorów oraz stałe zasilanie LED
• Regulowane napięcie i prąd wyjściowy: potencjometry umożliwiają dokładny dostosowanie parametrów do wymagań aplikacji
• Diody LED statusu: wizualna sygnalizacja trybu CC, procesu ładowania oraz zakończenia cyklu ładowania
• Kompaktowa konstrukcja: czerwona płytka PCB umożliwia łatwą integrację w obudowach sterujących

Zasada działania

Moduł wykorzystuje układ scalony LM2577S do podnoszenia napięcia oraz LM2596S do jego obniżania. W zależności od stosunku napięcia wejściowego do ustawionego napięcia wyjściowego, moduł automatycznie przełącza się między trybem boost i buck, zapewniając stałe zasilanie obciążenia. Regulacja w trybie CC utrzymuje stały prąd wyjściowy niezależnie od zmian napięcia, co jest kluczowe przy ładowaniu akumulatorów i zasilaniu LED dużej mocy. Tryb CV stabilizuje napięcie wyjściowe po osiągnięciu wartości docelowej. Diody LED sygnalizują aktywny tryb pracy oraz etapy cyklu ładowania.

Specyfikacja techniczna

• Typ modułu: DC-DC buck & boost (step-down / step-up)
• Układy scalone: LM2577S + LM2596S
• Napięcie wejściowe: DC 4–35V
• Napięcie wyjściowe: DC 1,25–30V (regulowane ciągłe)
• Znamionowy prąd wyjściowy: 3A
• Maksymalny prąd wyjściowy: do 4A (zalecany radiator przy mocy >15W)
• Zakres prądu CC: 0–2A (regulowany)
• Minimalna różnica napięć: 2V
• Maksymalna moc wyjściowa: 15W (chłodzenie naturalne)
• Sprawność konwersji: do 80% (wzrasta przy wyższym napięciu wyjściowym)
• Temperatura pracy: −40°C do +85°C
• Wymiary modułu: ok. 50 × 37 × 13 mm
• Dioda LED CC: czerwona (tryb stałego prądu)
• Dioda LED ładowania: czerwona
• Dioda LED zakończenia ładowania: niebieska

Uwagi

• Przy regulacji napięcia i prądu za pomocą potencjometrów należy używać multimetru.
• Jeśli napięcie wyjściowe nie zmienia się podczas początkowej regulacji, należy obrócić potencjometr dwadzieścia obrotów w kierunku przeciwnym do ruchu wskazówek zegara przed ponowną regulacją.
• Przy mocy wyjściowej przekraczającej piętnaście watów konieczna jest instalacja dodatkowego radiatora.

Typowe zastosowania

• Regulacja napięcia z paneli słonecznych i generatorów wiatrowych
• Ładowarki akumulatorów litowych (systemy czterech, sześciu, dwunastu, czternastu i dwudziestu czterech woltów)
• Ładowanie akumulatorów Ni-Cd i Ni-MH
• Sterowniki stałoprądowe dla diod LED dużej mocy
• Projekty DIY w zakresie energii odnawialnej i zarządzania zasilaniem

Zawartość zestawu

• 1 × Moduł step-up/step-down ProRock LM2577S+LM2596S (czerwony)

Moduł ProRock LM2577S+LM2596S stanowi działający rozwiązanie do zastosowań w systemach energii odnawialnej, ładowania akumulatorów oraz zasilania obciążeń wymagających stałego prądu w warunkach niestabilnego napięcia wejściowego. Regulowane parametry oraz wizualna sygnalizacja statusu pracy ułatwiają konfigurację i monitorowanie procesu konwersji energii.
