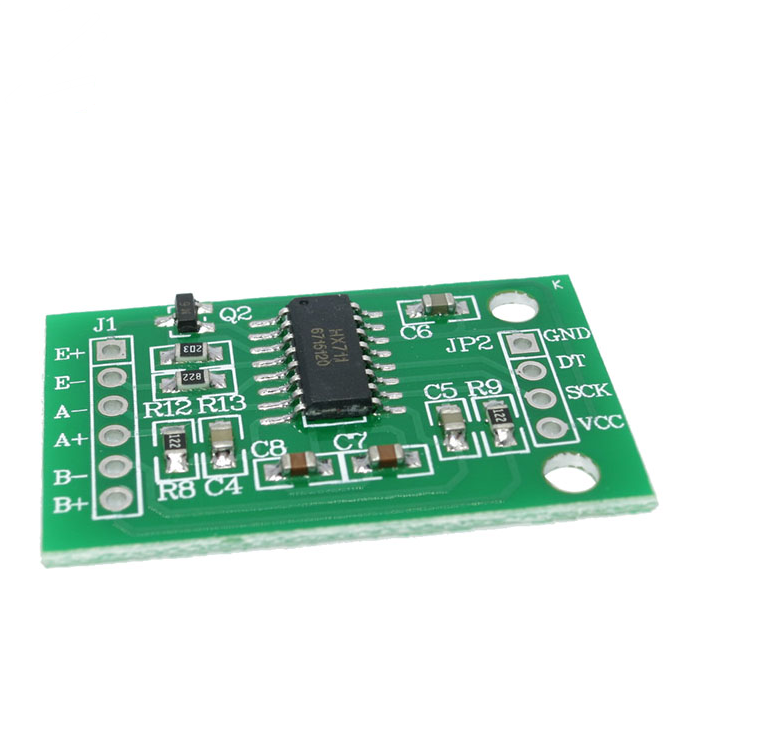

Moduł ProRock HX711 to dokładny wzmacniacz sygnałów z czujników tensometrycznych wyposażony w przetwornik analogowo-cyfrowy o rozdzielczości dwudziestu czterech bitów. Przeznaczony jest do budowy wag elektronicznych, systemów pomiaru nacisku oraz aplikacji wymagających dokładnego odczytu masy lub siły z czujników mostka tensometrycznego.

Układ bazuje na dobrze znanym konwerterze HX711 zoptymalizowanym pod kątem pomiarów o niskim poziomie szumów. Moduł oferuje dwa niezależne kanały wejściowe różnicowe oraz programowalny wzmacniacz, co umożliwia elastyczne podłączenie jednego lub dwóch czujników obciążenia. Komunikacja odbywa się przez prosty interfejs szeregowy sterowany zegarowo, bez konieczności programowania rejestrów wewnętrznych, co ułatwia integrację z platformami Arduino, ESP32, STM32 oraz Raspberry Pi.

Główne cechy

Dwudziestotrzybitowy przetwornik ADC: zapewnia wysoką rozdzielczość odczytu sygnałów analogowych z czujników tensometrycznych

Dwa kanały wejściowe różnicowe: umożliwiają podłączenie jednego lub dwóch niezależnych czujników obciążenia

Programowalny wzmacniacz: pozwala na wybór wzmocnienia sygnału dostosowanego do czułości czujnika

Zintegrowany stabilizator napięcia: dostarcza zasilanie dla czujnika oraz układów analogowych

Prosty interfejs cyfrowy: sterowanie odbywa się przez linie zegarową i danych bez konieczności konfiguracji rejestrów

Regulowana częstotliwość próbkowania: możliwość wyboru między niższą a wyższą szybkością odczytu

Skuteczna eliminacja zakłóceń: jednoczesne tłumienie szumów sieciowych o częstotliwości pięćdziesiąt i sześćdziesiąt herców

Niski pobór mocy: nadaje się do zastosowań zasilanych bateryjnie

Zasada działania

Moduł HX711 przetwarza różnicowe sygnały napięciowe z czujników tensometrycznych typu mostek Wheatstone'a. Sygnał analogiczny z czujnika jest wzmacniany przez programowalny wzmacniacz o wybranym współczynniku wzmocnienia, a następnie konwertowany do postaci cyfrowej przez przetwornik analogowo-cyfrowy o rozdzielczości dwudziestu czterech bitów. Wybór kanału i wzmocnienia następuje automatycznie na podstawie liczby impulsów zegarowych dostarczonych do wejścia SCK po zakończeniu odczytu. Dane są przesyłane szeregowo przez linię DT synchronicznie z sygnałem zegarowym generowanym przez mikrokontroler.

Specyfikacja techniczna

Rozdzielczość przetwornika ADC: 24 bity

Układ scalony ADC: HX711

Liczba kanałów wejściowych: 2 × różnicowe (kanał A i kanał B)

Programowalne wzmocnienie: 32 / 64 / 128

Napięcie zasilania: DC 2.6–5.5 V

Typowy prąd pracy: < 1.7 mA

Prąd w trybie uśpienia: < 1 µA

Częstotliwość próbkowania: 10 SPS lub 80 SPS (wybieralna)

Tłumienie zakłóceń: jednoczesne dla 50 Hz i 60 Hz

Temperatura pracy: −20 °C do +85 °C

Wymiary modułu: ok. 29 × 17 × 4 mm

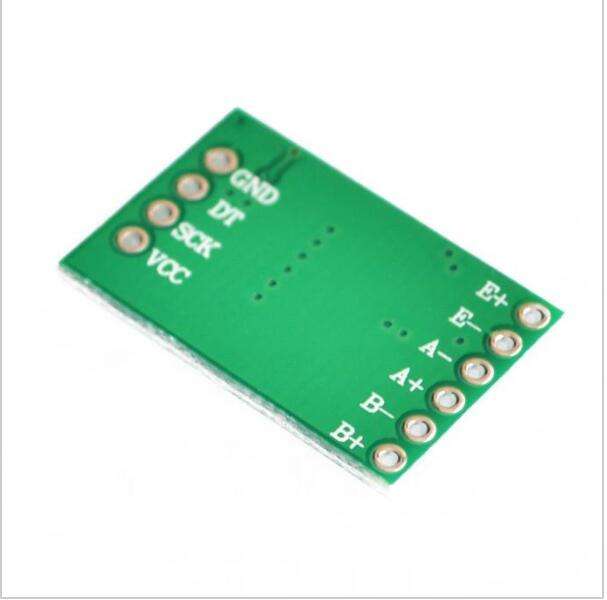

Wyprowadzenia (Pinout)

VCC: zasilanie 2.6–5.5 V

GND: masa

DT (DOUT): wyjście szeregowe danych

SCK: wejście zegara szeregowego

INA+ / INA−: różnicowe wejście kanału A

INB+ / INB−: różnicowe wejście kanału B

Uwagi

Moduł jest zaprojektowany do pracy z czujnikami tensometrycznymi typu mostkowy.

Wybór wzmocnienia i kanału odbywa się poprzez liczbę impulsów zegarowych na linii SCK.

Nie są wymagane polecenia konfiguracyjne ani programowanie rejestrów wewnętrznych.

Dla uzyskania najlepszej dokładności zaleca się stosowanie krótkich ekranowanych przewodów do podłączenia czujnika.

Typowe zastosowania

Elektroniczne wagi dokładny

Pomiary z czujników tensometrycznych i siłowników

Systemy pomiaru nacisku

Przemysłowe układy pomiarowe i kontrolne

Projekty z Arduino, ESP32, STM32 oraz Raspberry Pi

Eksperymenty edukacyjne i laboratoryjne

Zawartość zestawu

1 × Moduł Wagi ProRock HX711 (duży rozmiar)

1 × Goldpin (listwa kołkowa)

Moduł ProRock HX711 łączy wysoką rozdzielczość przetwarzania, elastyczną kontrolę wzmocnienia oraz prosty interfejs komunikacyjny, co czyni go narzędziem dostosowanym zarówno do zastosowań techniczny, jak i projektów hobbystycznych wymagających dokładny pomiaru masy i nacisku.
