Zestaw startowy ProRock to przeznaczony środowisko do nauki rozbudowanej elektroniki i robotyki kompatybilne ze środowiskiem Arduino IDE. Zawiera płytkę rozwojową opartą na architekturze ATmega328P wraz z ponad stu siedemdziesięcioma komponentami umożliwiającymi budowę wielomodułowych projektów obejmujących akwizycję danych z czujników, sterowanie wyświetlaczami, kontrolę silników oraz implementację złożonej logiki sterowania.

Zestaw przeznaczony jest dla osób rozpoczynających przygodę z elektroniką embedded, studentów kierunków technicznych, nauczycieli prowadzących zajęcia laboratoryjne oraz twórców projektów hobbystycznych. Konstrukcja oparta na płytce stykowej eliminuje konieczność lutowania i umożliwia szybkie prototypowanie oraz eksperymentowanie z różnymi konfiguracjami układów.

Główne cechy

Płytka rozwojowa kompatybilna z UNO R3: obsługiwana przez Arduino IDE i całe ekosystem open-source projektów edukacyjnych

Zestaw czujników środowiskowych: moduły do pomiaru temperatury, wykrywania płomienia, wykrywania ruchu, pomiaru odległości oraz detekcji światła

Moduły wyświetlaczy: wyświetlacz znakowy LCD, wyświetlacze siedmiosegmentowe oraz matryca punktowa LED do wizualizacji danych

Podsystem sterowania silnikami: silnik krokowy z dedykowanym kontrolerem, serwo oraz silnik prądu stałego do budowy systemów napędowych

Interfejsy komunikacyjne: moduł RFID do odczytu kart zbliżeniowych oraz odbiornik podczerwieni z pilotem

Komponenty logiczne: rejestry przesuwne, multipleksery oraz przekaźnik do budowy układów sterowania i automatyki

Elementy interfejsu użytkownika: przyciski, potencjometry, klawiatura membranowa oraz przełączniki do budowy paneli sterowania

Prototypowanie bezlutowne: płytka stykowa z przewodami połączeniowymi umożliwiająca szybką zmianę konfiguracji układu

Zasada działania

Mikrokontroler ATmega328P zamontowany na płytce rozwojowej wykonuje kod programu przesłany z komputera przez interfejs USB. Program napisany w środowisku Arduino IDE steruje stanami cyfrowymi pinów wejściowych i wyjściowych, odczytuje wartości analogowe z czujników oraz komunikuje się z modułami peryferyjnymi przez magistrale szeregowe. Użytkownik buduje obwody elektryczne na płytce stykowej łącząc komponenty przewodami połączeniowymi, następnie ładuje odpowiedni program definiujący zachowanie systemu. Zasilanie układu zapewnia port USB podczas programowania lub zewnętrzny holder baterii podczas samodzielnej pracy.

Specyfikacja techniczna

Architektura mikrokontrolera: ATmega328P

Napięcie logiczne: 5 V

Środowisko programowania: Arduino IDE

Rodzaj wyświetlacza LCD: LCD1602 (2 wiersze × 16 znaków)

Typ czujnika odległości: HC-SR04 ultradźwiękowy

Standard RFID: RC522 (13,56 MHz)

Moment obrotowy serwa: typowy dla serwa 9g

Napięcie sterowania przekaźnika: 5 V

Wymiary matrycy LED: 8 × 8 punktów

Kontroler matrycy: MAX7219

Rejestr przesuwny: 74HC595

Pojemność płytki stykowej: 830 punktów styków

Rezystory 220Ω: 8 sztuk

Rezystory 1kΩ: 5 sztuk

Rezystory 10kΩ: 5 sztuk

Potencjometry: 5kΩ i 10kΩ

Przewody połączeniowe: 65 sztuk do płytki stykowej, 10 przewodów żeńsko-żeńskich

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Zestaw nie zawiera baterii ani akumulatorów.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Zaawansowana nauka elektroniki cyfrowej i mikrokontrolerów kompatybilnych z Arduino

Budowa projektów robotycznych i systemów automatyki

Integracja czujników i akwizycja danych pomiarowych

Sterowanie wyświetlaczami i budowa interfejsów użytkownika

Edukacja STEAM oraz zajęcia laboratoryjne z inżynierii elektronicznej

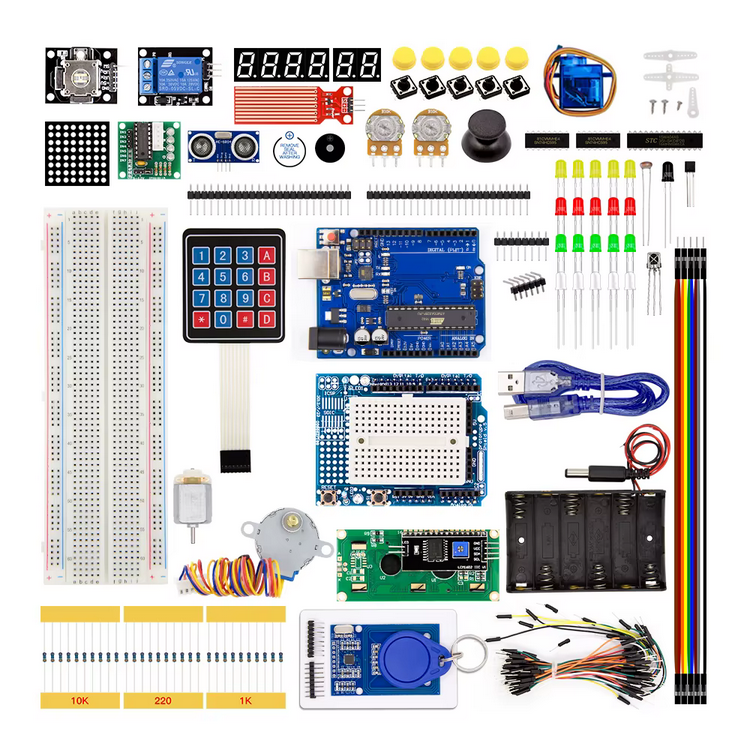

Zawartość zestawu

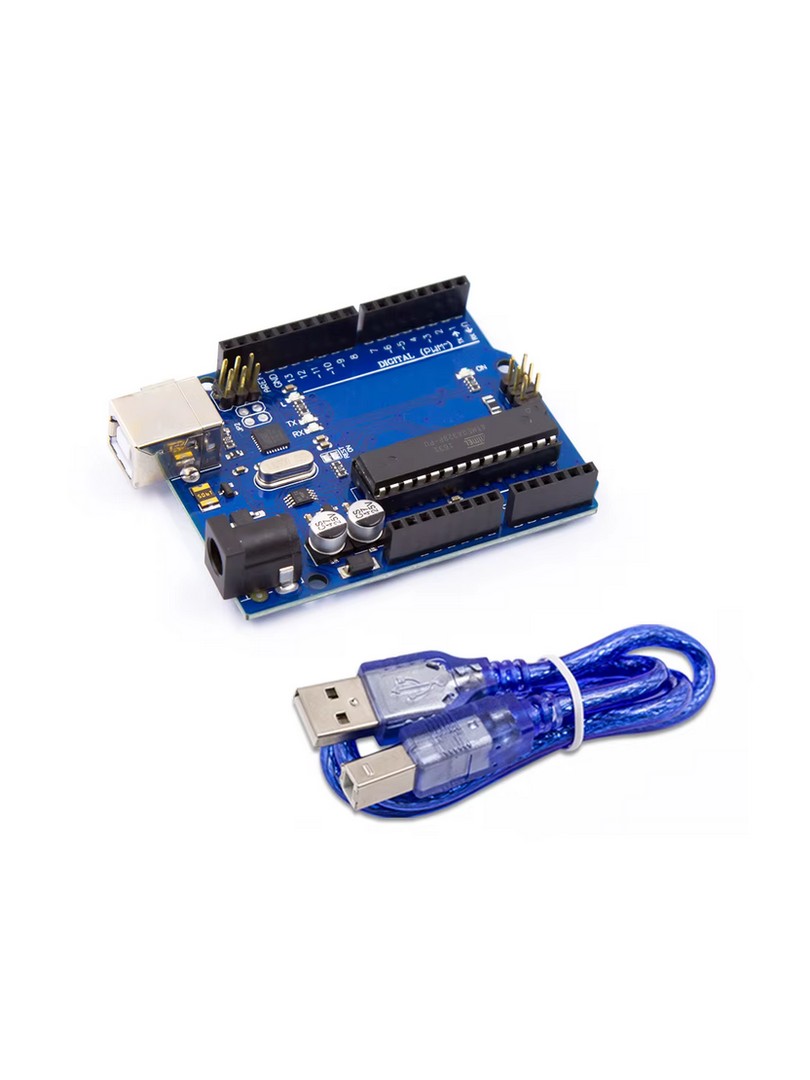

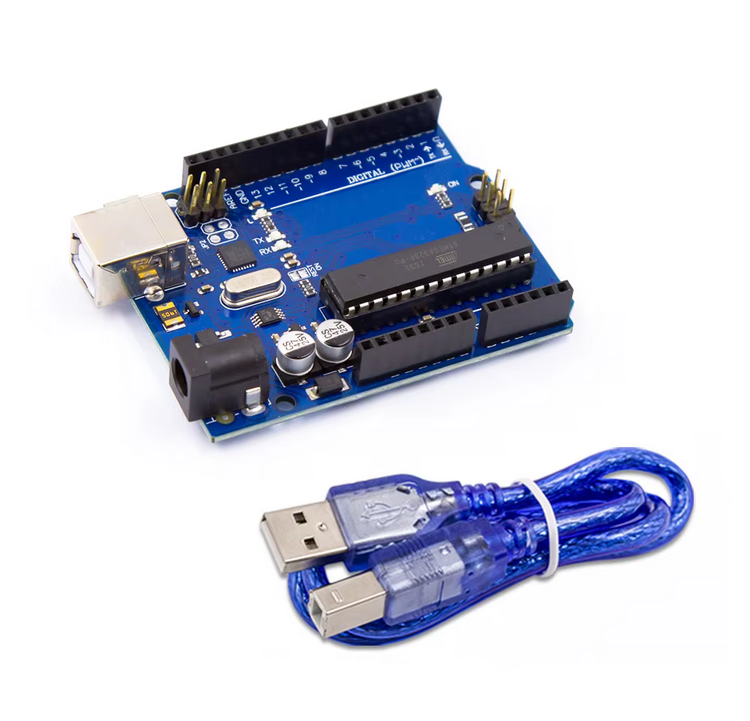

1 × płytka rozwojowa kompatybilna z UNO R3

1 × kabel programujący USB

1 × pudełko do przechowywania

1 × moduł wyświetlacza LCD1602

1 × moduł LED RGB (trójkolorowy)

1 × wyświetlacz siedmiosegmentowy czterocyfrowy

2 × wyświetlacze siedmiosegmentowe jednocyfrowe

1 × matryca LED 8×8

1 × silnik krokowy

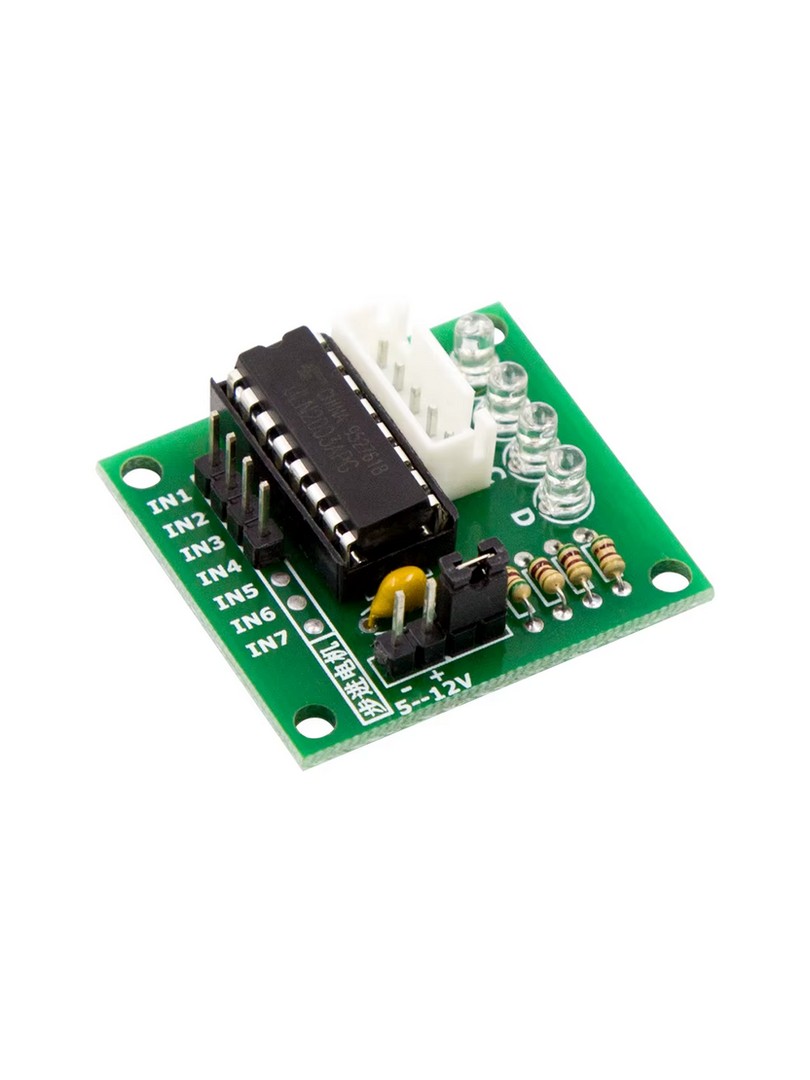

1 × płytka sterownika silnika krokowego

1 × serwo 9g

1 × silnik prądu stałego

1 × czujnik odległości ultradźwiękowy HC-SR04

1 × moduł odbiornika podczerwieni

1 × pilot zdalnego sterowania IR

1 × moduł czujnika płomienia

1 × czujnik temperatury LM35

1 × czujnik przechyłu kulkowy

1 × fotorezystor (LDR)

1 × moduł RFID RC522

1 × buzzer aktywny

1 × buzzer pasywny

1 × moduł sterownika matrycy LED MAX7219

1 × układ scalony rejestru przesuwnego 74HC595

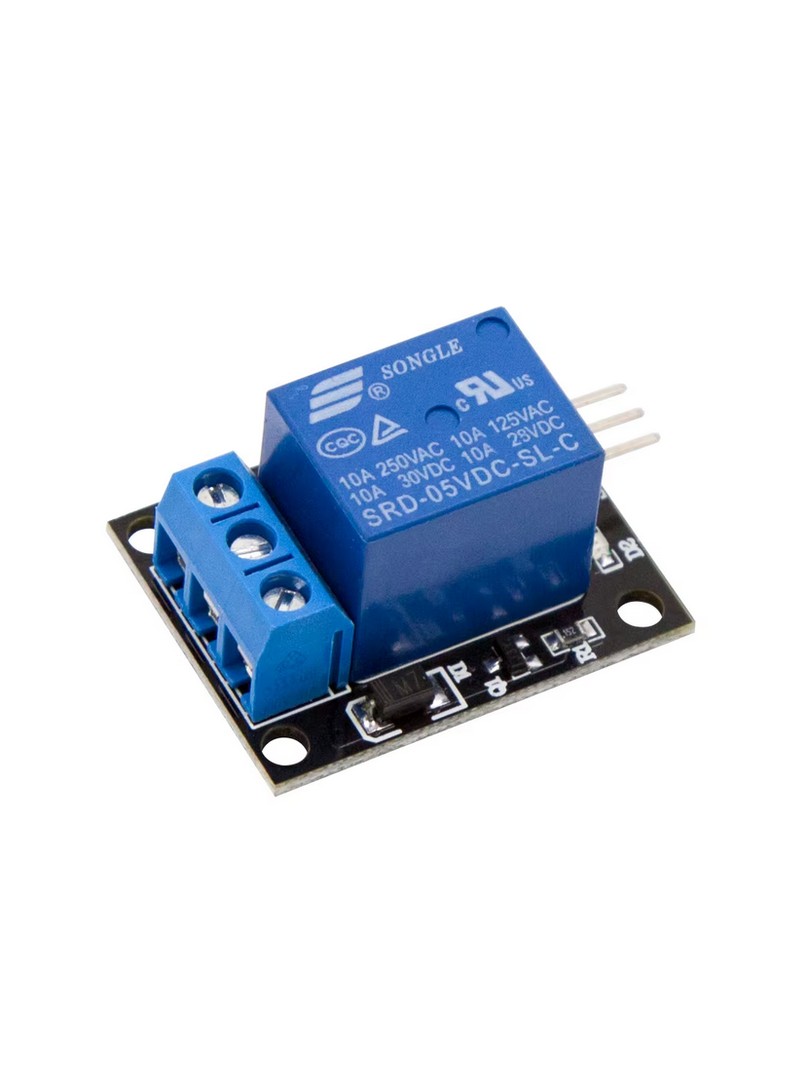

1 × moduł przekaźnika jednokanałowego 5V

10 × przyciski duże

5 × przyciski małe

1 × klawiatura membranowa 4×4

1 × przełącznik kołyskowy

1 × przełącznik kluczykowy

ProRock Arduino UNO R3 171 Komponentów STEAM

Zestaw startowy ProRock kompatybilny z Arduino UNO R3 – 171 komponentów do nauki elektroniki i robotyki

Mikrokontroler ATmega328P | Napięcie logiczne 5 V | Wyświetlacz LCD1602 | Czujnik ultradźwiękowy HC-SR04 | Moduł RFID RC522 | Silnik krokowy z kontrolerem | Serwo 9g | Matryca LED 8×8 | Płytka stykowa 830 punktów | 171 elementów
