ProRock Complete STEAM Learning Starter Kit to zestaw edukacyjny oparty na platformie Arduino UNO R3. Został zaprojektowany z myślą o nauce elektroniki, programowania i obsługi czujników w warunkach szkolnych, domowych oraz w pracowniach technicznych. Zawiera pełny dobór komponentów umożliwiających realizację projektów z zakresu STEM i STEAM.

Zestaw przeznaczony jest dla uczniów, studentów, nauczycieli oraz hobbystów rozpoczynających pracę z mikrokontrolerami. Wszystkie elementy zostały wstępnie przetestowane pod kątem zgodności z płytą UNO R3 i dostarczane są w solidnym pudełku do przechowywania wraz z tutorialami w formacie PDF.

Główne cechy

Kompatybilność z Arduino IDE: programowanie i wgrywanie szkiców odbywa się w standardowym środowisku wspieranym przez systemy Windows, macOS i Linux

Pełna funkcjonalność edukacyjna: zestaw obejmuje czujniki temperatury, wilgotności, odległości, dźwięku i poziomu wody oraz moduły sterujące silnikami i wyświetlaczami

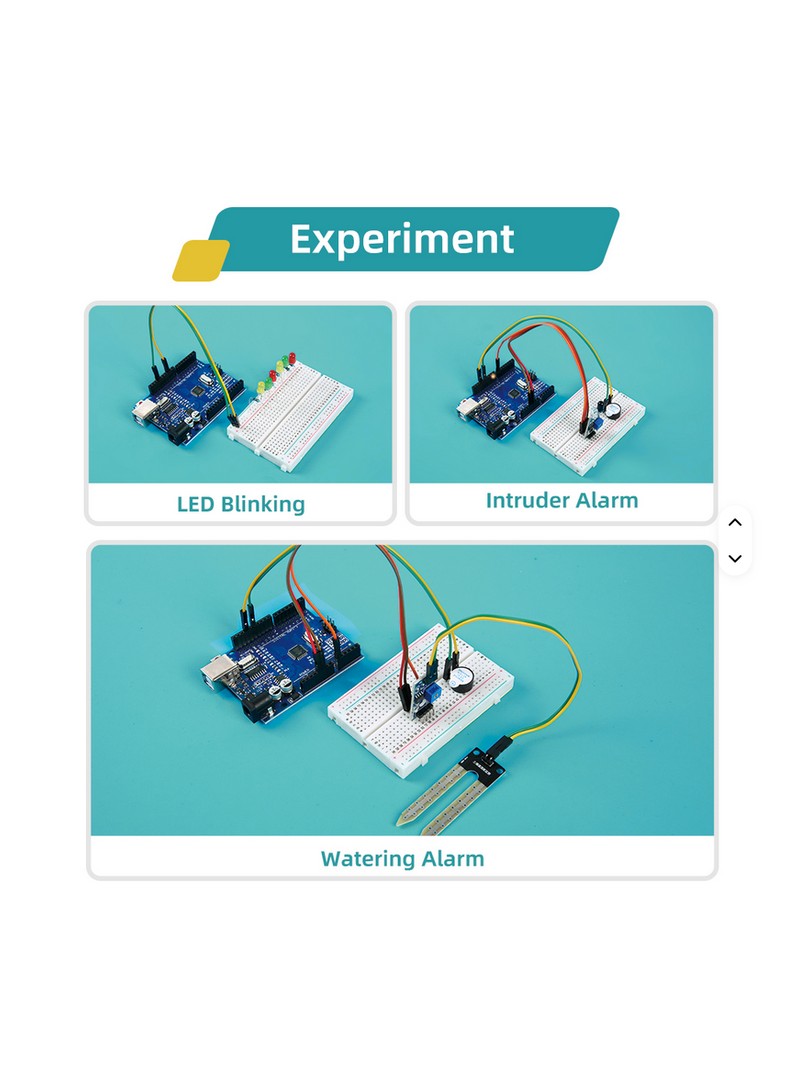

Samodzielna nauka: dołączone materiały instruktażowe zawierają schematy połączeń, przykładowy kod źródłowy oraz ilustrowane kroki montażu dla każdego projektu

Prototypowanie bezlutowne: płytka stykowa i przewody zworowe umożliwiają budowanie i modyfikację układów bez konieczności lutowania

Organizacja i z tworzywa: wszystkie komponenty są ułożone w przegródkach plastikowego pudełka ułatwiającego identyfikację i długoterminowe przechowywanie

Specyfikacja techniczna

Mikrokontroler główny: ATmega328P (płyta zgodna z Arduino UNO R3)

Interfejs komunikacyjny: USB Type-B z układem CH340G

Napięcie zasilania: 5 V

Napięcie wejściowe baterii: 9 V

Środowisko programistyczne: Arduino IDE

Płytka stykowa: 830 punktów

Liczba komponentów: 171 szt.

Wymiary opakowania: 23,4 × 16,8 × 6,2 cm

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Zestaw nie zawiera baterii ani akumulatorów.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Typowe zastosowania

Edukacja STEM i STEAM w szkołach oraz pracowniach technicznych

Prototypowanie układów elektronicznych

Nauka programowania mikrokontrolerów od podstaw

Sterowanie czujnikami, silnikami i wyświetlaczami

Wprowadzenie do automatyki i systemów wbudowanych

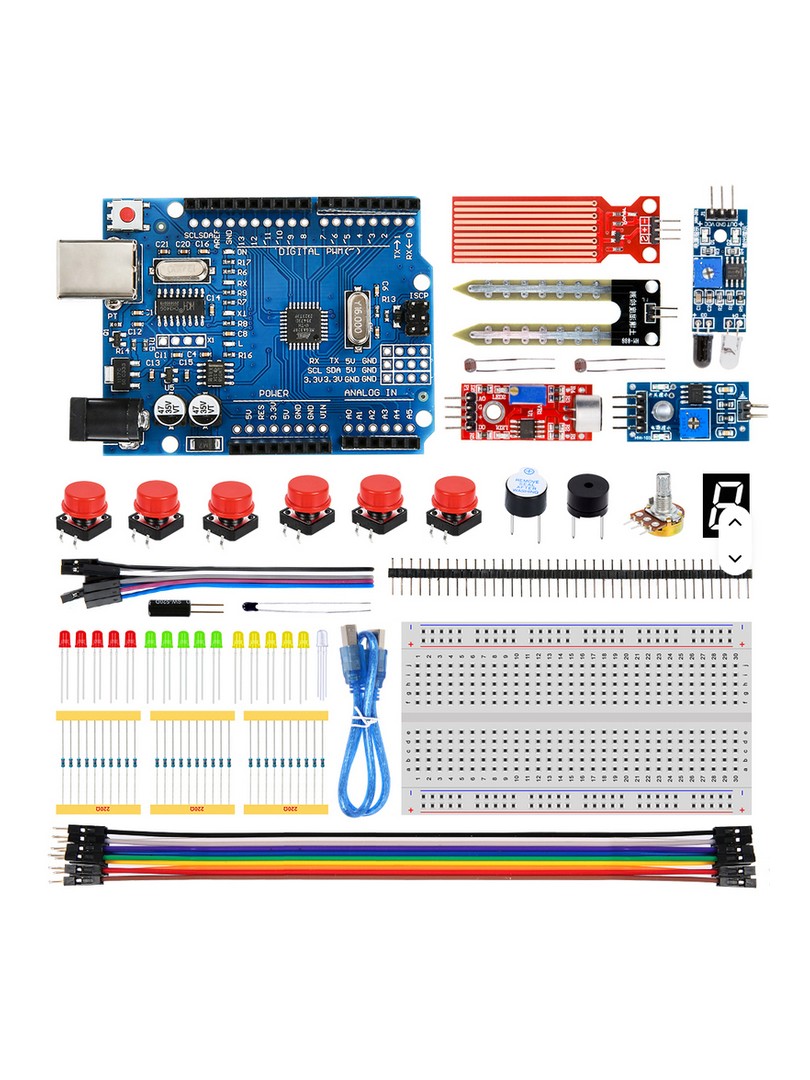

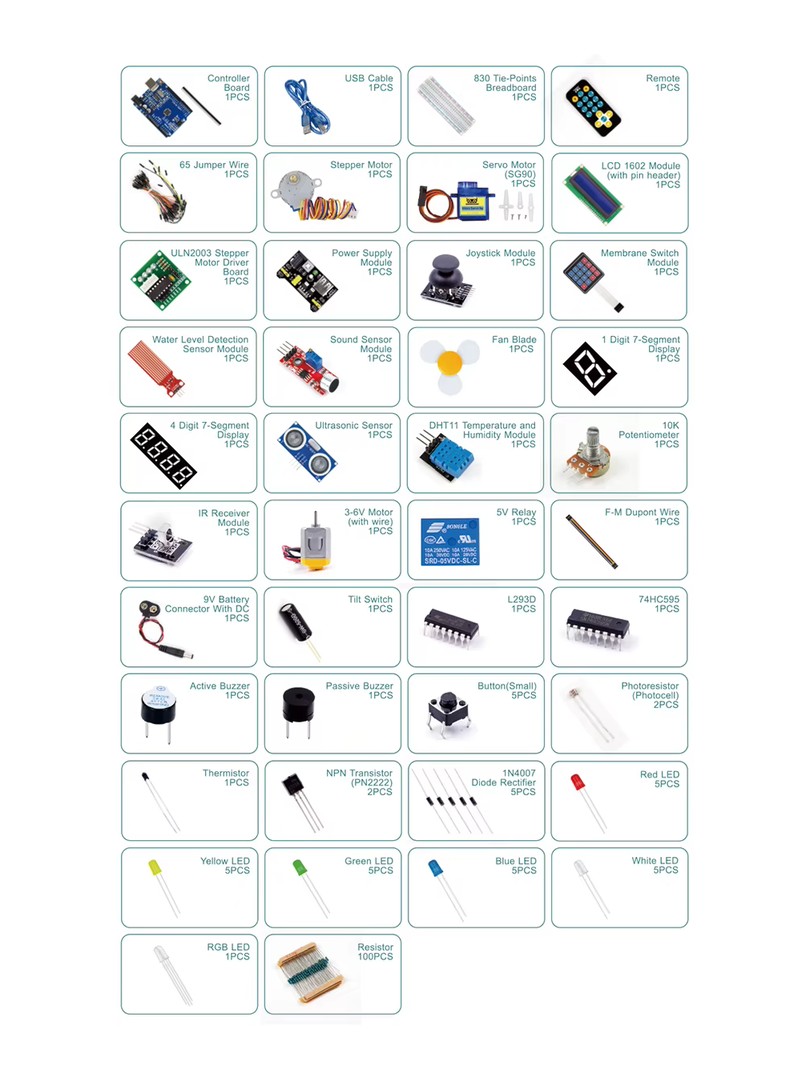

Zawartość zestawu

1 × Płyta kontrolera (kompatybilna z UNO R3)

1 × Kabel USB

1 × Płytka stykowa 830 punktów

1 × Pilot zdalnego sterowania

1 × Zestaw przewodów zworkowych (65 szt.)

1 × Silnik krokowy

1 × Serwomechanizm SG90

1 × Wyświetlacz LCD1602 (z goldpinami)

1 × Sterownik silnika krokowego ULN2003

1 × Moduł zasilania

1 × Moduł joysticka

1 × Membranowa klawiatura

1 × Czujnik poziomu wody

1 × Moduł czujnika dźwięku

1 × Śmigło wentylatora

1 × Wyświetlacz 7-segmentowy 1-cyfrowy

1 × Wyświetlacz 7-segmentowy 4-cyfrowy

1 × Czujnik ultradźwiękowy

1 × Moduł czujnika temperatury i wilgotności DHT11

1 × Potencjometr 10 kΩ

1 × Moduł odbiornika podczerwieni

1 × Silnik DC 3–6 V (z przewodami)

1 × Przekaźnik 5 V

1 × Zestaw przewodów Dupont żeńsko-męskich

1 × Konektor baterii 9 V ze złączem DC

1 × Przełącznik przechyłowy

1 × Układ scalony L293D

1 × Układ scalony 74HC595

1 × Buzzer aktywny

1 × Buzzer pasywny

5 × Przycisk (mały)

2 × Fotorezystor (LDR)

1 × Termistor

2 × Tranzystor NPN PN2222

5 × Dioda prostownicza 1N4007

5 × Dioda LED czerwona

5 × Dioda LED żółta

5 × Dioda LED zielona

5 × Dioda LED niebieska

5 × Dioda LED biała

1 × Dioda LED RGB

100 × Rezystory (różne wartości)

1 × Tutorial (PDF, schematy, kod źródłowy)

1 × Plastikowe pudełko do przechowywania

Zestaw ProRock Complete STEAM Learning Starter Kit stanowi zestaw komponentów dla osób rozpoczynających naukę programowania mikrokontrolerów oraz budowy układów elektronicznych. Dostarczone materiały instruktażowe umożliwiają samodzielną realizację projektów bez konieczności wcześniejszego doświadczenia.
