ProRock RFID Learning Starter Kit R3 to gotowa platforma edukacyjna przeznaczona do nauki podstaw elektroniki i programowania poprzez praktyczne projekty realizowane w środowisku Arduino IDE. Zestaw wprowadza użytkowników w zagadnienia logiki mikrokontrolerów, czujników, wyświetlaczy, silników oraz systemów kontroli dostępu RFID.

Dzięki ustrukturyzowanemu programowi obejmującemu dwadzieścia cztery lekcje, uczniowie stopniowo przechodzą od podstawowej obsługi wejść i wyjść cyfrowych do pracy z wyświetlaczami, zegarami czasu rzeczywistego, silnikami oraz systemami identyfikacji RFID. Zestaw jest przeznaczony dla edukacji STEM, nauczania w klasach szkolnych, przestrzeni makerskich oraz samodzielnej nauki.

Główne cechy

Kompatybilność z Arduino IDE: pełna obsługa przez oficjalne oprogramowanie Arduino oraz dostęp do bibliotek społeczności

Moduł RFID RC522: umożliwia realizację projektów związanych z kontrolą dostępu i identyfikacją zbliżeniową

Program nauczania: ustrukturyzowany kurs obejmujący kolejne lekcje z diagramami połączeń i przykładami kodu

Praktyczna nauka elektroniki: zestaw zawiera diody LED, czujniki, silniki, wyświetlacze oraz moduły dźwiękowe

Bezpieczna konstrukcja edukacyjna: odpowiedni do pracy pod nadzorem w klasie oraz do nauki domowej

Organizacja komponentów: z tworzywa pudełko plastikowe ułatwia przechowywanie i segregację elementów

Specyfikacja techniczna

Mikrokontroler: ATmega328P

Interfejs USB: Type-B z układem CH340

Napięcie logiczne: 5 V

Napięcie zasilania: 7–12 V DC

Środowisko programowania: Arduino IDE (C/C++)

Liczba lekcji w tutorialu: 24

Płytka stykowa: 830 punktów

Wymiary opakowania: 18,4 × 8,5 × 4,5 cm

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Zestaw nie zawiera baterii ani akumulatorów.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

Edukacja elektroniki w ramach programów STEM oraz zajęć szkolnych

Nauka programowania w Arduino IDE od podstaw

Projekty kontroli dostępu i identyfikacji z wykorzystaniem RFID

Eksperymenty z czujnikami oraz podstawy automatyki

Warsztaty makerskie oraz wprowadzenie do systemów wbudowanych

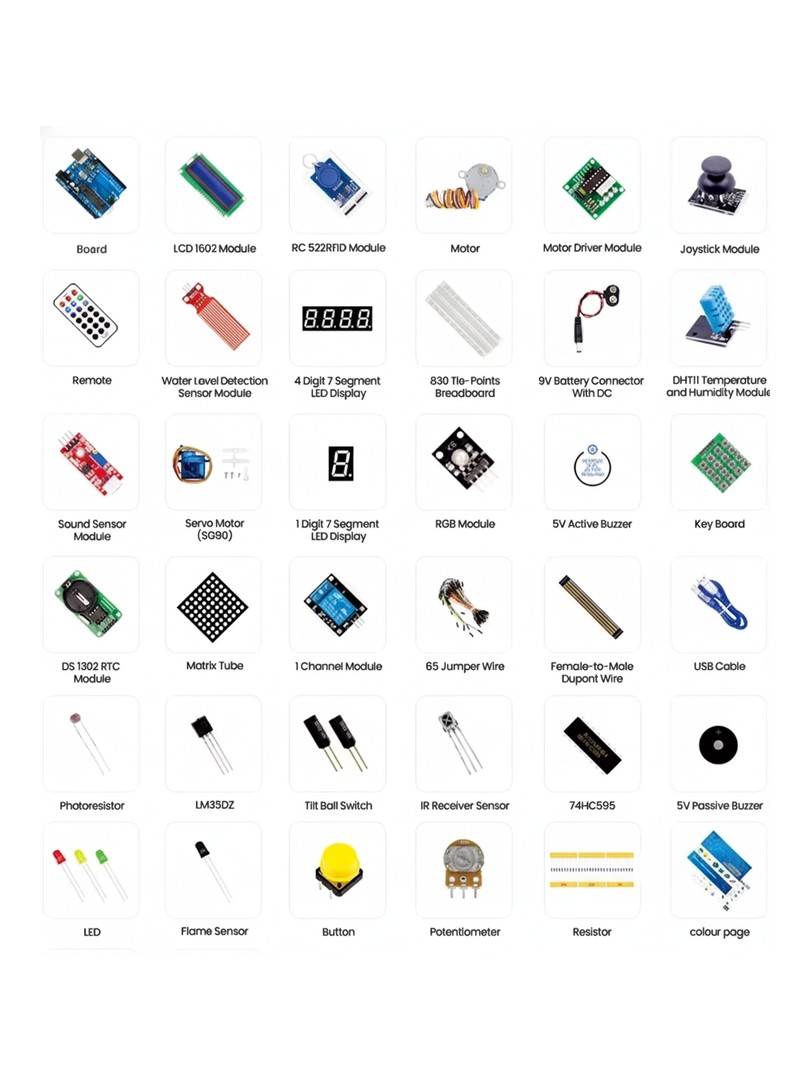

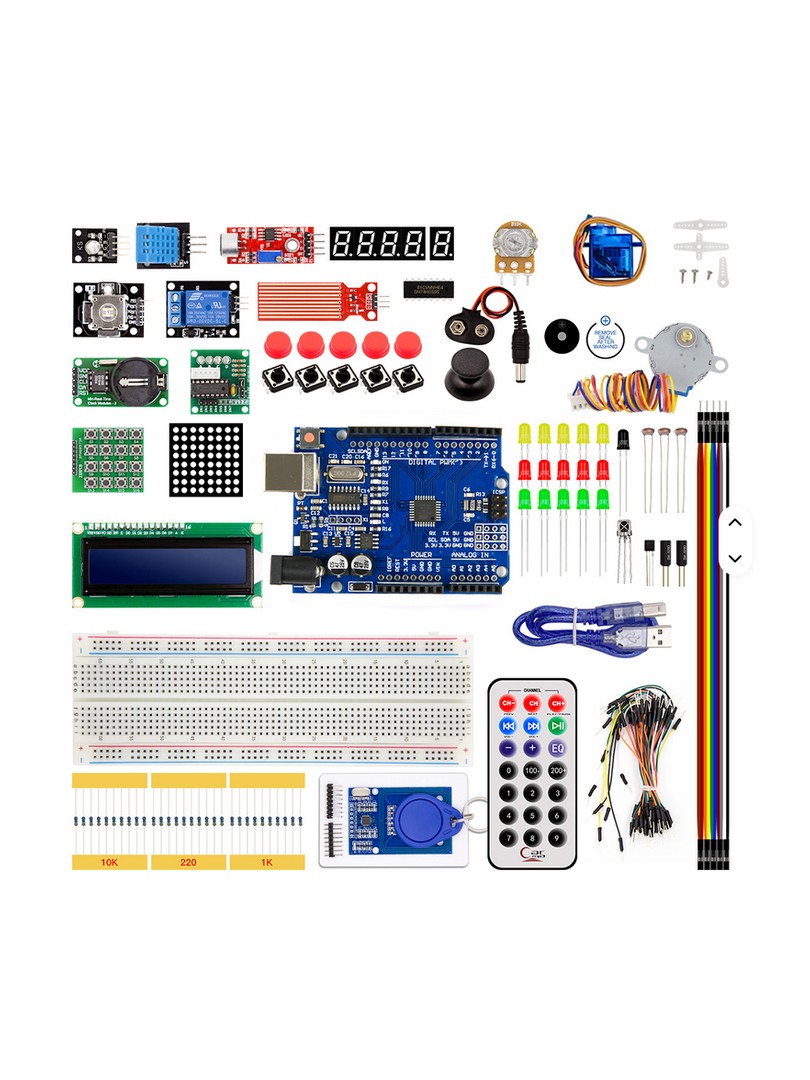

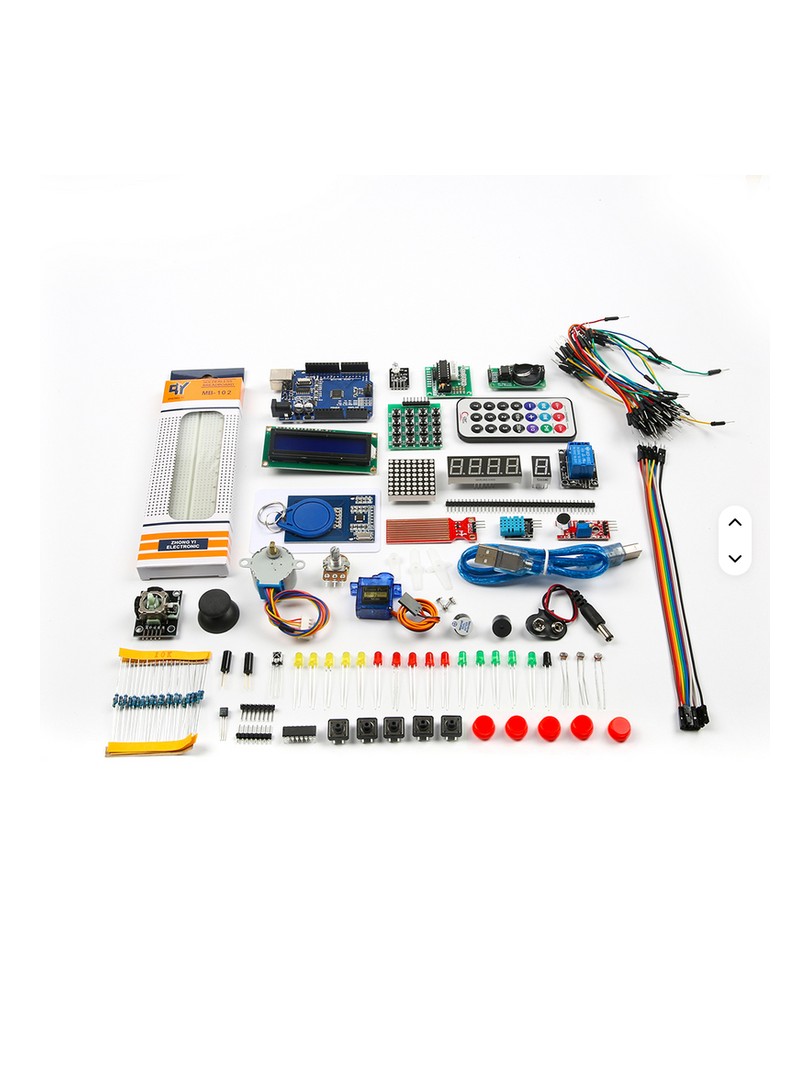

Zawartość zestawu

1 × płytka kontrolera kompatybilna z UNO R3 (ATmega328P + CH340)

1 × moduł wyświetlacza LCD1602 (z goldpinami)

1 × moduł RFID RC522

1 × silnik krokowy

1 × sterownik silnika krokowego

1 × moduł joysticka

1 × pilot podczerwieni

1 × czujnik poziomu wody

1 × wyświetlacz LED 7-segmentowy 4-cyfrowy

1 × wyświetlacz LED 7-segmentowy 1-cyfrowy

1 × płytka stykowa 830 punktów

1 × konektor baterii 9 V z wtykiem DC

1 × moduł DHT11 (temperatura i wilgotność)

1 × moduł czujnika dźwięku

1 × serwomechanizm SG90

1 × moduł LED RGB

1 × brzęczyk aktywny

1 × brzęczyk pasywny

1 × moduł klawiatury

1 × moduł zegara czasu rzeczywistego DS1302

1 × moduł matrycy LED

1 × przekaźnik 5 V (1-kanałowy)

65 × przewody połączeniowe

1 × zestaw przewodów Dupont żeńsko-męskich

1 × kabel USB

1 × fotorezystor LDR

1 × czujnik temperatury LM35DZ

1 × przełącznik przechyłowy kulkowy

1 × odbiornik podczerwieni

1 × układ scalony 74HC595 (rejestr przesuwny)

5 × diody LED czerwone

5 × diody LED zielone

5 × diody LED żółte

1 × moduł czujnika płomienia

5 × moduły przycisków

1 × potencjometr

1 × zestaw rezystorów

1 × kolorowa instrukcja szybkiego startu

1 × tutorial

ProRock RFID Learning Starter Kit R3 stanowi zestaw komponentów edukacyjne umożliwiające naukę elektroniki i programowania mikrokontrolerów poprzez praktyczne projekty z wykorzystaniem popularnych modułów i czujników.
