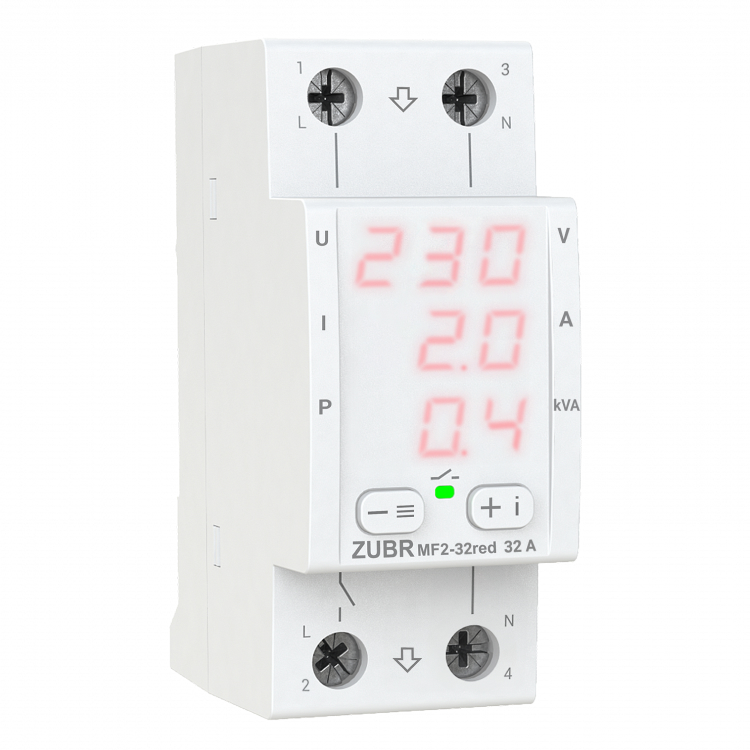

ZUBR MF2-32 red to wielofunkcyjny przekaźnik przeznaczony do ochrony urządzeń elektrycznych przed wysokim i niskim napięciem, zerową przerwą oraz do ograniczania poboru prądu lub mocy czynnej w sieci jednofazowej.

Przekaźnik odłącza obciążenie w przypadku odchyleń napięcia i przywraca je po normalizacji. Po przekroczeniu limitów prądu lub mocy urządzenie wyłącza obciążenie po upływie skonfigurowanego czasu opóźnienia.

Główne cechy

Wielofunkcyjna ochrona: chroni przed wysokim i niskim napięciem, przerwą zerową oraz nadmiernym prądem lub mocą.

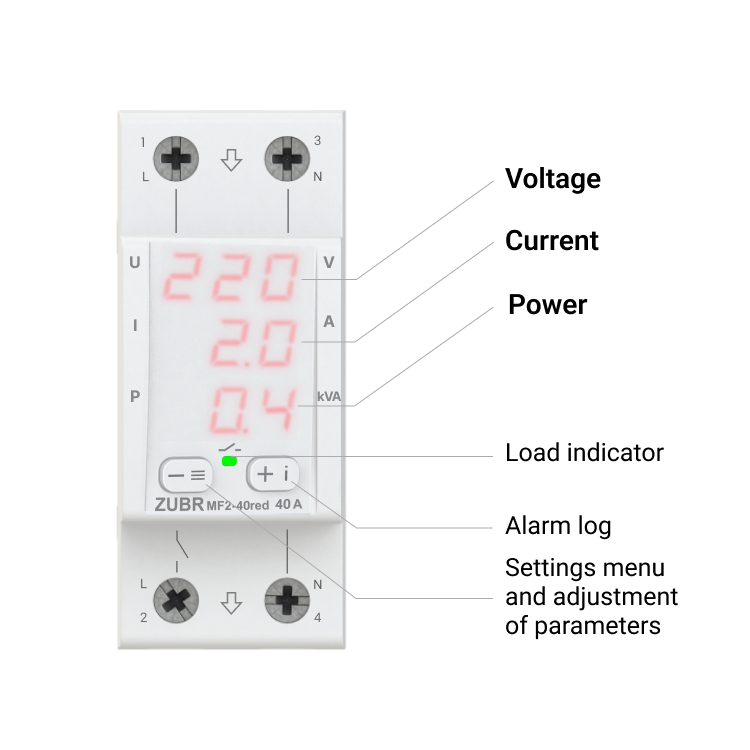

Jednoczesne wyświetlanie parametrów: trzy ekrany cyfrowe pokazują jednocześnie wartości napięcia, prądu i mocy.

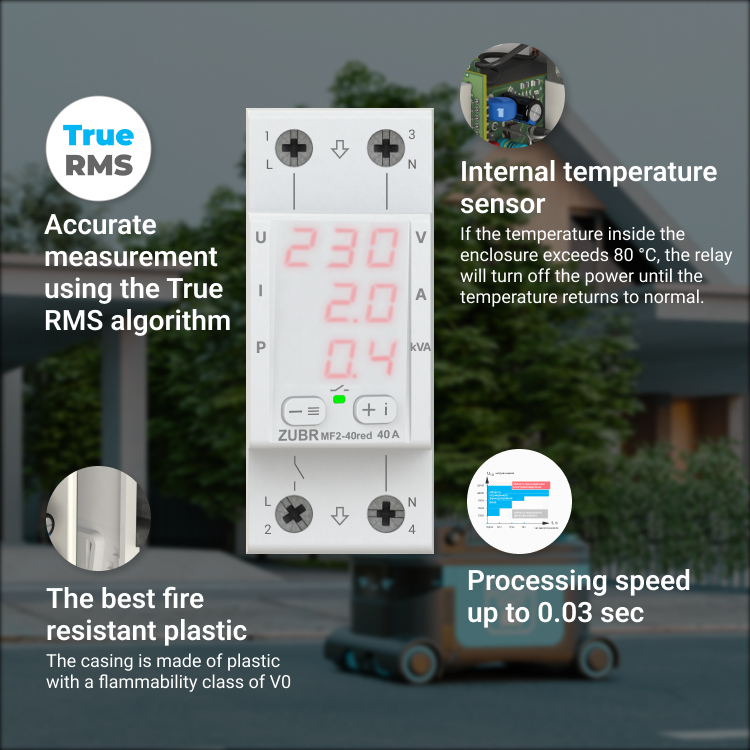

Pomiar TrueRMS: redukuje wpływ zakłóceń sieciowych na pomiar napięcia.

Profesjonalny tryb wyłączania: obsługuje aktywację trybu opóźnienia w oparciu o krzywą ITIC (CBEMA).

Dziennik alarmów: przechowuje ostatnie uruchomienia awaryjne w pamięci nieulotnej.

Regulowana jasność: możliwość konfiguracji jasności ekranu w trybie gotowości.

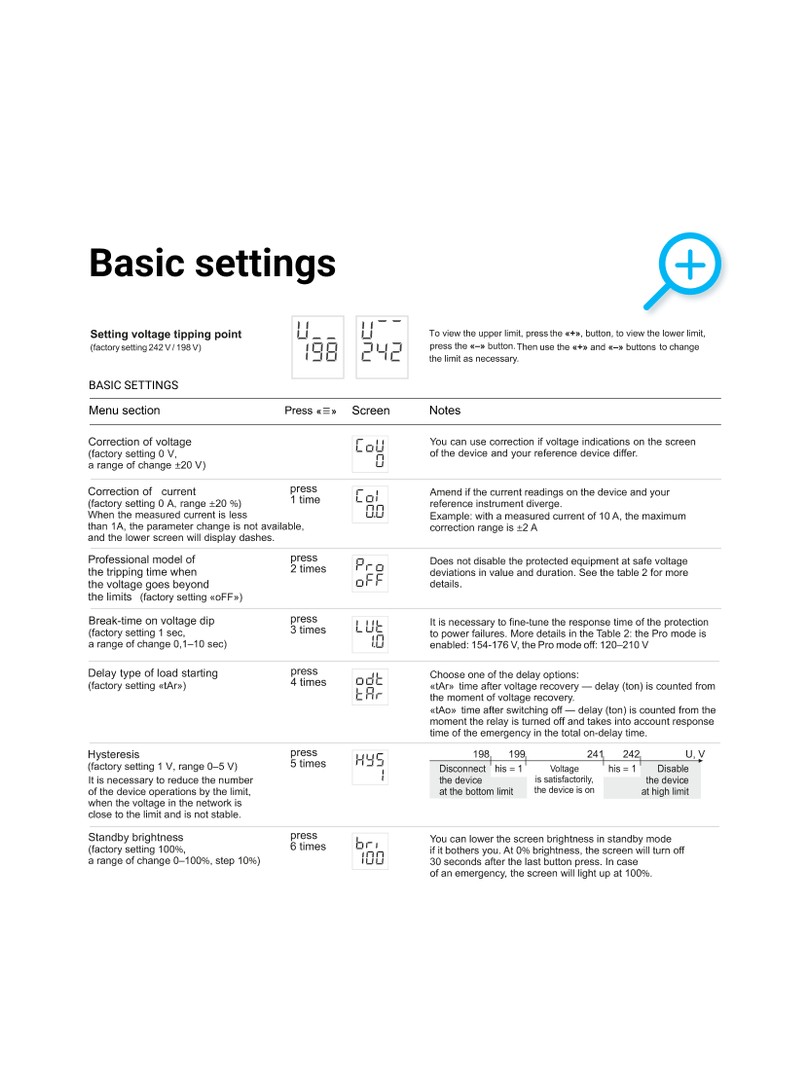

Konfigurowalne opóźnienia: regulowane czasy opóźnienia włączenia i wyłączenia.

Regulowana histereza: optymalizuje działanie przekaźnika w pobliżu wartości granicznych napięcia.

Ochrona przed częstym wyzwalaniem: ogranicza kolejne operacje i blokuje przekaźnik po osiągnięciu progu.

Ochrona termiczna: wbudowany czujnik temperatury odłącza obciążenie w przypadku przegrzania.

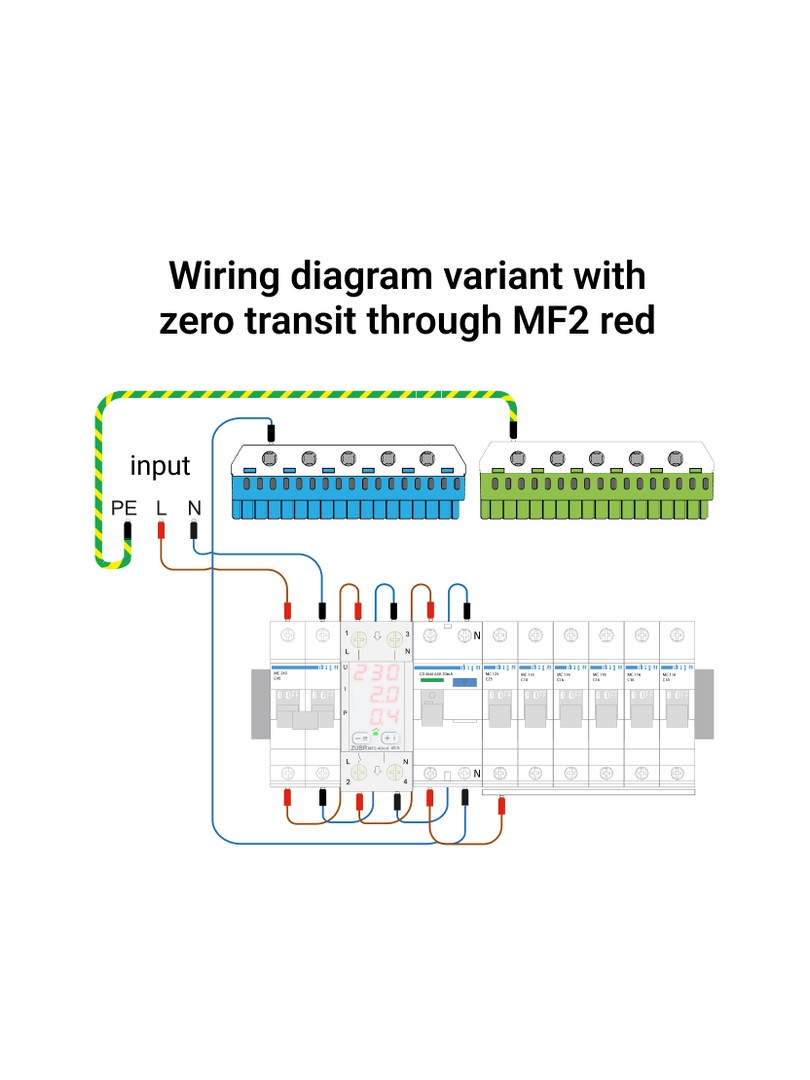

Standardowe połączenie: umożliwia instalację bez użycia zacisku neutralnego.

Kompaktowa obudowa: zaprojektowana do instalacji w standardowych rozdzielnicach.

Specyfikacja techniczna

Kategoria produktu: przekaźnik wielofunkcyjny

Prąd znamionowy: 32 A

Maksymalny prąd krótkotrwały: 40 A (10 minut)

Metoda instalacji: na szynie DIN

Szerokość szyny DIN: 36 mm

Liczba faz: 1 faza 230 V

Zabezpieczenie termiczne: tak

TrueRMS: tak

Profesjonalny tryb wyłączania: tak

Dolna granica napięcia: 100-210 V

Górny limit napięcia: 230-280 V

Obciążalność znamionowa: 7 300 VA

Czas wyłączenia obciążenia przy obniżeniu napięcia: 0,1-10,0 s (>100 V), nie więcej niż 0,03 s (<100 V)

Czas wyłączenia obciążenia przy przekroczeniu napięcia: nie więcej niż 0,03 s

Ograniczenie prądu głównego: 0,5-32 A

Ograniczenie mocy czynnej: 0,1-7,3 kVA

Czas opóźnienia włączenia obciążenia: 3-999 sek

Czas opóźnienia wyłączenia obciążenia: 0-240 s

Typ przekaźnika: elektromagnetyczny

Napięcie zasilania: 100-420 V

Przekrój przewodu: nie więcej niż 16 mm²

Waga: 0,19 kg

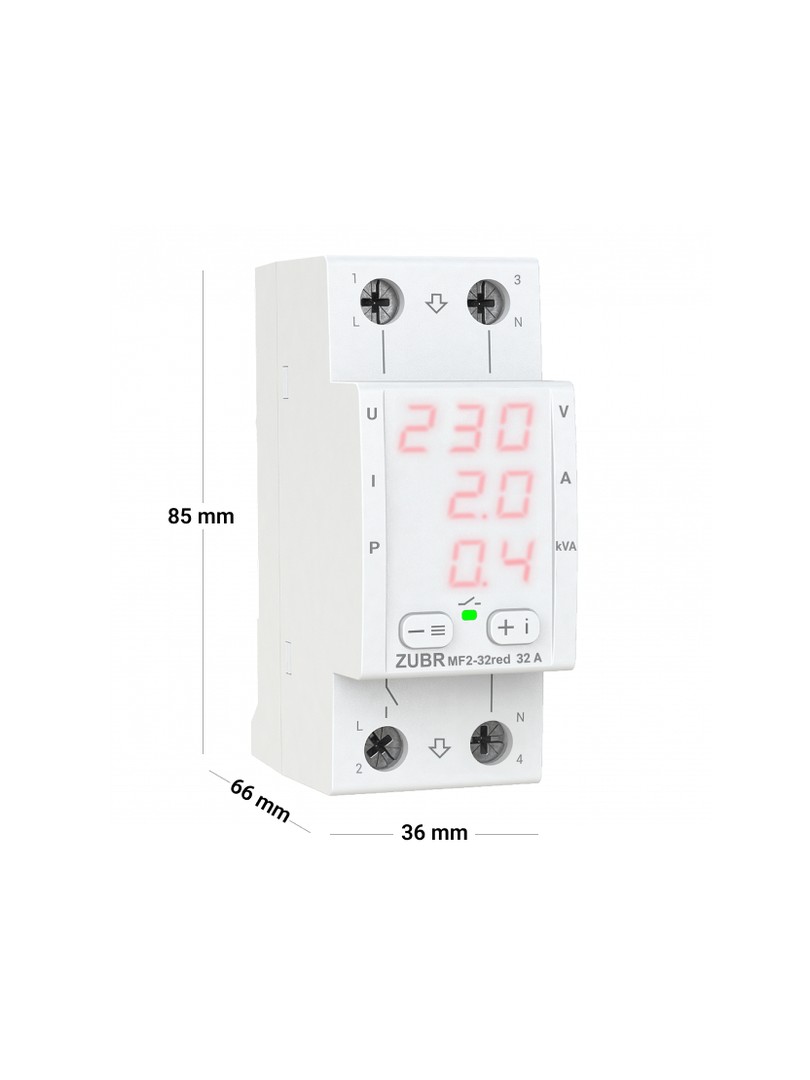

Wymiary całkowite (szer. x wys. x gł.): 36 x 85 x 66 mm

Liczba uruchomień pod obciążeniem, nie mniej niż: 100 000 cykli

Liczba uruchomień bez obciążenia, nie mniej niż: 1 000 000 cykli

Stopień ochrony IP zgodnie z GOST: IP20

Uwagi

W przypadku wysokiej wilgotności lub możliwości przedostania się wody, rozdzielnica musi spełniać wymogi stopnia ochrony IP55 zgodnie z GOST 14254.

Typowe zastosowania

Ochrona jednofazowych urządzeń elektrycznych

Monitorowanie napięcia, prądu i mocy w rozdzielnicach

Ograniczenie poboru mocy w instalacjach elektrycznych

Pakiet zawiera

1 x czerwony wielofunkcyjny przekaźnik napięciowy ZUBR MF2-32

1 x certyfikat gwarancyjny

1 x Paszport techniczny

1 x instrukcja

1 x Opakowanie

ZUBR MF2-32 red jest przeznaczony do monitorowania i ochrony jednofazowych sieci elektrycznych poprzez kontrolę napięcia, prądu i mocy z konfigurowalnymi ustawieniami zabezpieczeń.
