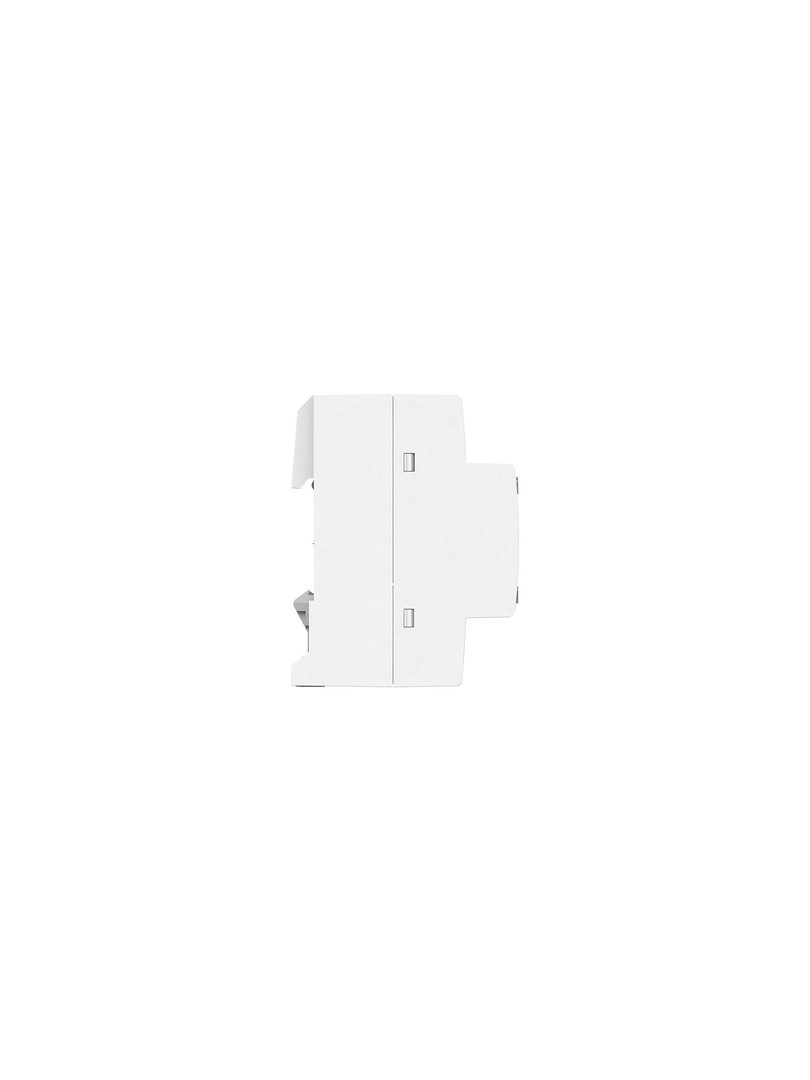

ZUBR D6-63 trójfazowy przekaźnik napięciowy czerwony LED

ZUBR D6-63 trójfazowy przekaźnik napięciowy czerwony LED

Przekaźnik napięciowy ZUBR D6 red jest przeznaczony do ochrony domowych i przemysłowych urządzeń elektrycznych (w tym silników trójfazowych) i może pracować w trybie obciążenia jednofazowego lub trójfazowego.

W trybie jednofazowym przekaźnik chroni przed krytycznymi przepięciami w sieci, a w przypadku awarii jednej z faz odłączona zostanie tylko faza awaryjna. W tym trybie zamiast trzech przekaźników jednofazowych można użyć ZUBR D6 red!

W trybie obciążenia trójfazowego przekaźnik chroni przed krytycznymi skokami napięcia w sieci, asymetrią, zerwaniem fazy (funkcja może być wyłączona), kontroluje kolejność przemienności faz (funkcja może być wyłączona), a w przypadku awarii jednej z faz wszystkie fazy zostaną wyłączone. W tym trybie ZUBR D6 red może być używany zamiast przekaźnika trójfazowego ze stycznikiem!

Podczas pracy przekaźnik mierzy i wyświetla wartość skuteczną napięcia na każdej fazie. Wszystkie ustawienia i wartości alarmowe są przechowywane w pamięci nieulotnej.

Opłacalne rozwiązanie i 6 modułów w rozdzielnicy

Pod względem finansowym ZUBR D6 red jest bardziej opłacalny niż trzy jednofazowe przekaźniki napięciowe. Ponadto jest kompaktowy i zajmuje 6 standardowych modułów w rozdzielnicy. Jest instalowany w rozdzielnicy na standardowej szynie DIN o szerokości 35 mm. Jeśli w pomieszczeniu panuje podwyższona wilgotność lub istnieje możliwość przedostania się wody do urządzenia, wówczas płytka musi spełniać wymogi stopnia ochrony IP55 (zgodnie z GOST 14254).

Dokładność pomiaru i profesjonalny model wyłączania obciążenia

ZUBR D6 red wykorzystuje metodę pomiaru napięcia sieciowego - True RMS. Znacząco zmniejsza ona wpływ zakłóceń sieciowych na dokładność pomiaru napięcia, gdy model napięcia różni się od sinusoidy.

WAŻNE! W przypadku sprawdzania wartości przekaźnika za pomocą urządzenia pomiarowego, należy upewnić się, że zasada pomiaru urządzenia jest również True RMS. W przeciwnym razie wartości przekaźnika i urządzenia pomiarowego mogą się różnić. Jeśli nadal masz większe zaufanie do swojego urządzenia pomiarowego, wartości przekaźnika można skorygować, dostosowując wartości napięcia na wyświetlaczu przekaźnika ± 20 V.

Można użyć profesjonalnego modelu opóźnienia wyłączenia. Pozwala on nie odłączać sprzętu przy bezpiecznej wielkości i czasie trwania odchyleń napięcia.

Bezpieczeństwo i komfort użytkowania

- Czerwone przekaźniki napięciowe ZUBR D6 są wyposażone w zabezpieczenie przed przegrzaniem. Jest ono aktywowane, jeśli temperatura wewnątrz obudowy przekroczy 70°C.
- W każdej chwili można sprawdzić temperaturę wewnątrz obudowy, aby monitorować stan przekaźnika.
- Przyciski sterujące przekaźnika można zablokować, aby nikt przypadkowo nie zmienił parametrów jego pracy.
- Wyświetlacze przekaźników można wyłączyć w trybie czuwania, aby wygodnie korzystać z przekaźników w salonie. W przypadku awarii na którejkolwiek z faz, wyświetlacz będzie migał.

Dodatkowe bezpieczeństwo chronionego sprzętu

W ZUBR D6 red zaimplementowano nowe funkcje, których użycie dodatkowo zapobiegnie awarii chronionego sprzętu poprzez zmniejszenie liczby powtarzających się zadziałań przekaźnika:
- regulowana maksymalna liczba zadziałań zabezpieczenia pod rząd;
- regulowana histereza napięcia.

Dziennik alarmów

Rejestr jest w stanie przechowywać 99 ostatnich uruchomień awaryjnych w pamięci nieulotnej (na przykład napięcie po wyłączeniu przekaźnika lub zadziałaniu zabezpieczenia termicznego). Aby ocenić stan i jakość sieci energetycznej, można ręcznie zresetować dziennik. W ten sposób można analizować charakter i częstotliwość awarii w określonym czasie. Rejestr jest również resetowany, gdy zmienia się tryb pracy przekaźnika (obciążenie jednofazowe i trójfazowe).
