Elektroniczny zegar z 60 diodami LED, symulacją sekund i pilotem zdalnego sterowania
Przegląd produktów

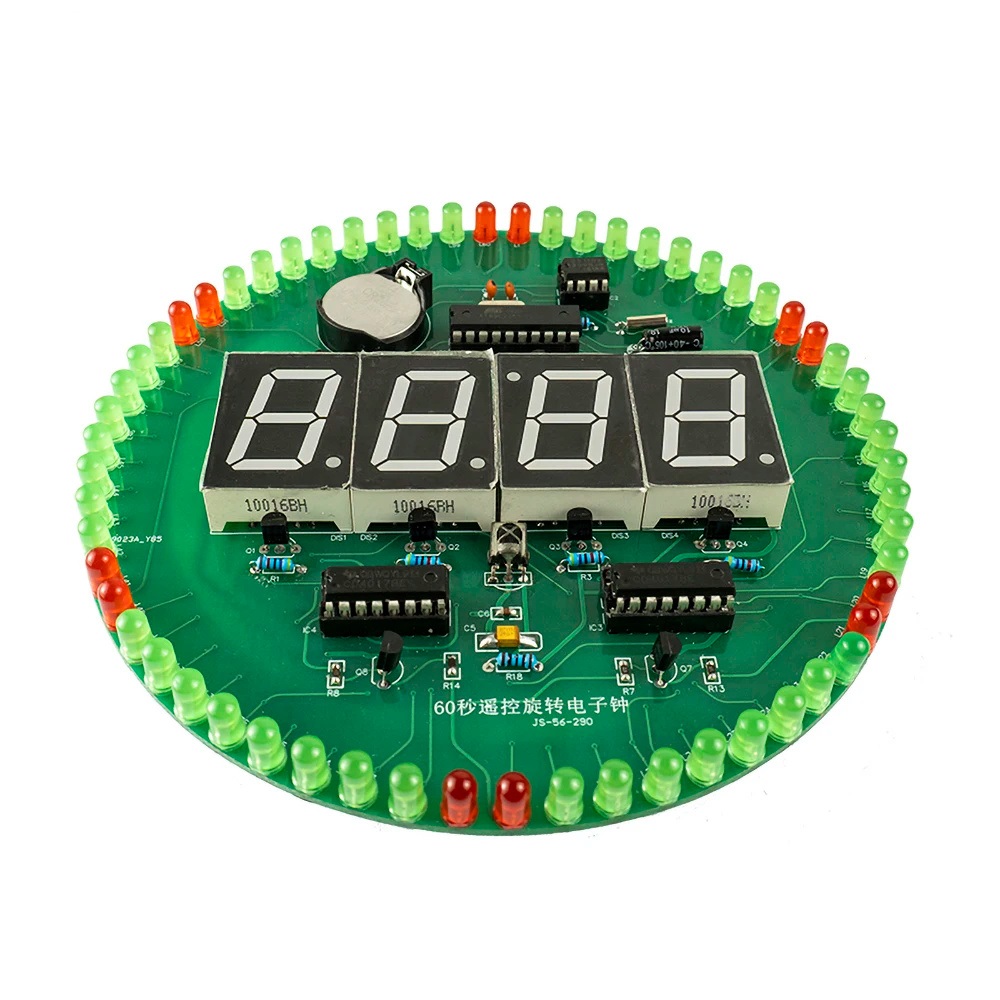

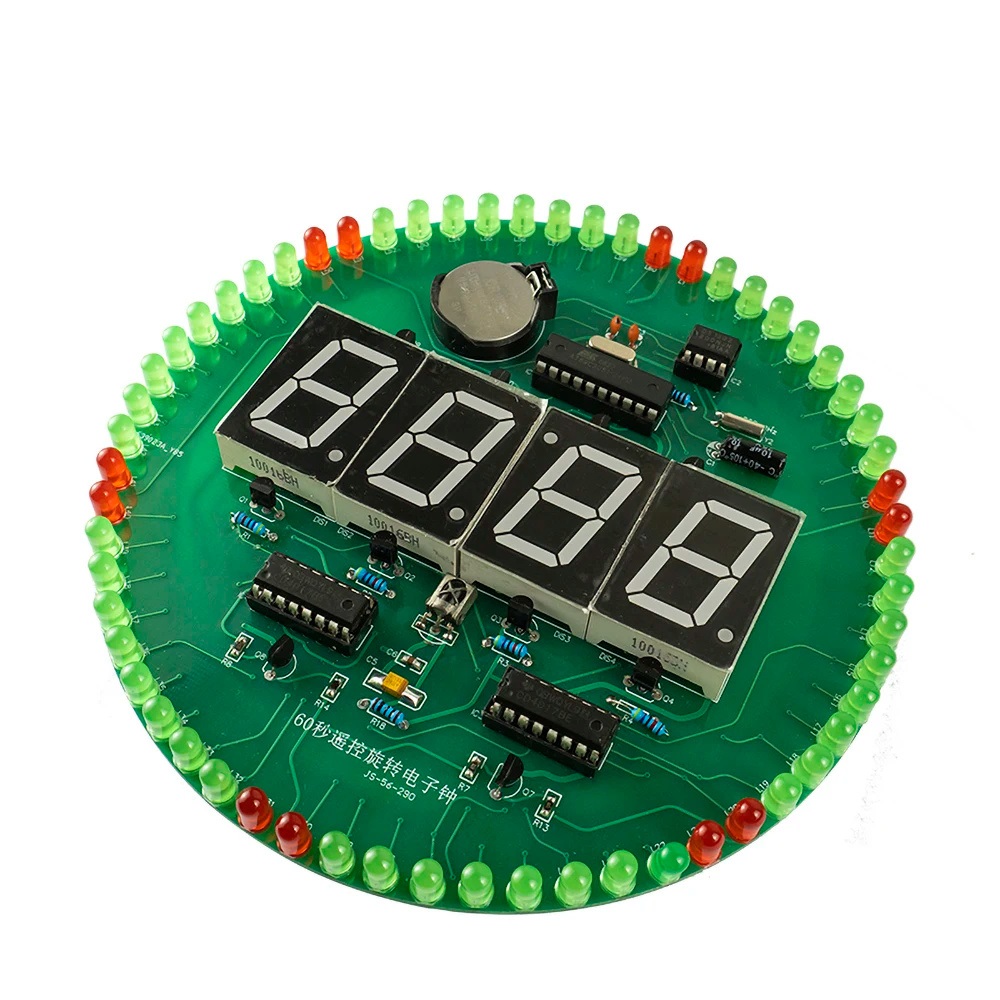

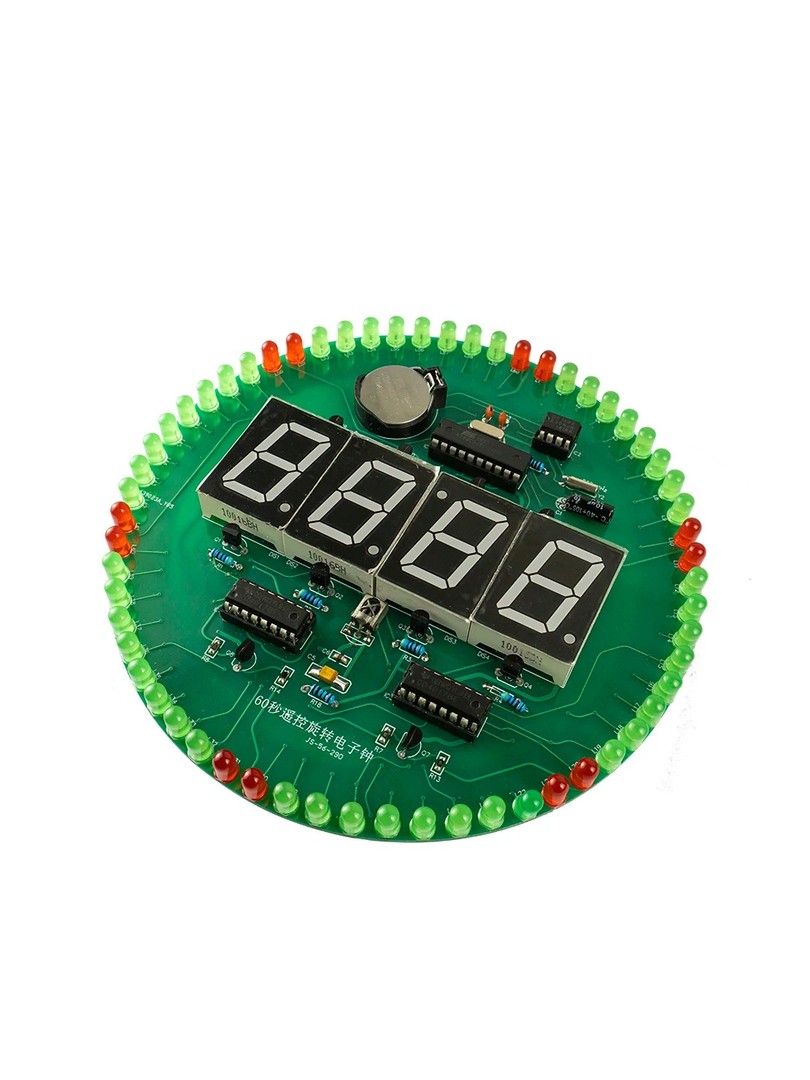

JS-56-290 to wielofunkcyjny zestaw zegara elektronicznego, który łączy dekoracyjną estetykę z praktycznym odmierzaniem czasu. Zaprojektowany jako projekt do ćwiczeń lutowania i funkcjonalny zegarek, zestaw ten zawiera okrągłą płytkę drukowaną z 60 diodami LED, które symulują ruch wskazówki sekundowej, tworząc efekt wizualny odpowiedni do sypialni lub nauki. Jest to idealny projekt dla hobbystów, studentów i entuzjastów elektroniki, którzy chcą poprawić swoje umiejętności lutowania i zrozumieć obwody zegara czasu rzeczywistego.
Cel edukacyjny i rozwój umiejętności
Ten zestaw został specjalnie zaprojektowany, aby rzucić wyzwanie i poprawić umiejętności techniczne:
- Praktyka lutowania: Płytka drukowana zawiera zarówno elementy przewlekane, jak i urządzenia do montażu powierzchniowego (SMD), zapewniając kompleksowe ćwiczenie lutowania.
- Szkolenie z rozwiązywania problemów: W ramach projektu eksperymentalnego niektóre zestawy mogą zawierać celowe usterki lub komponenty niespełniające norm, aby nauczyć monterów, jak diagnozować, rozwiązywać problemy i poprawiać wydajność obwodu.
- Zrozumienie obwodu: Konstruktorzy zdobywają praktyczną wiedzę na temat obwodów zegara czasu rzeczywistego (RTC), multipleksowania diod LED, odbioru zdalnego sterowania na podczerwień i systemów podtrzymywania zasilania.
Podstawowe funkcje

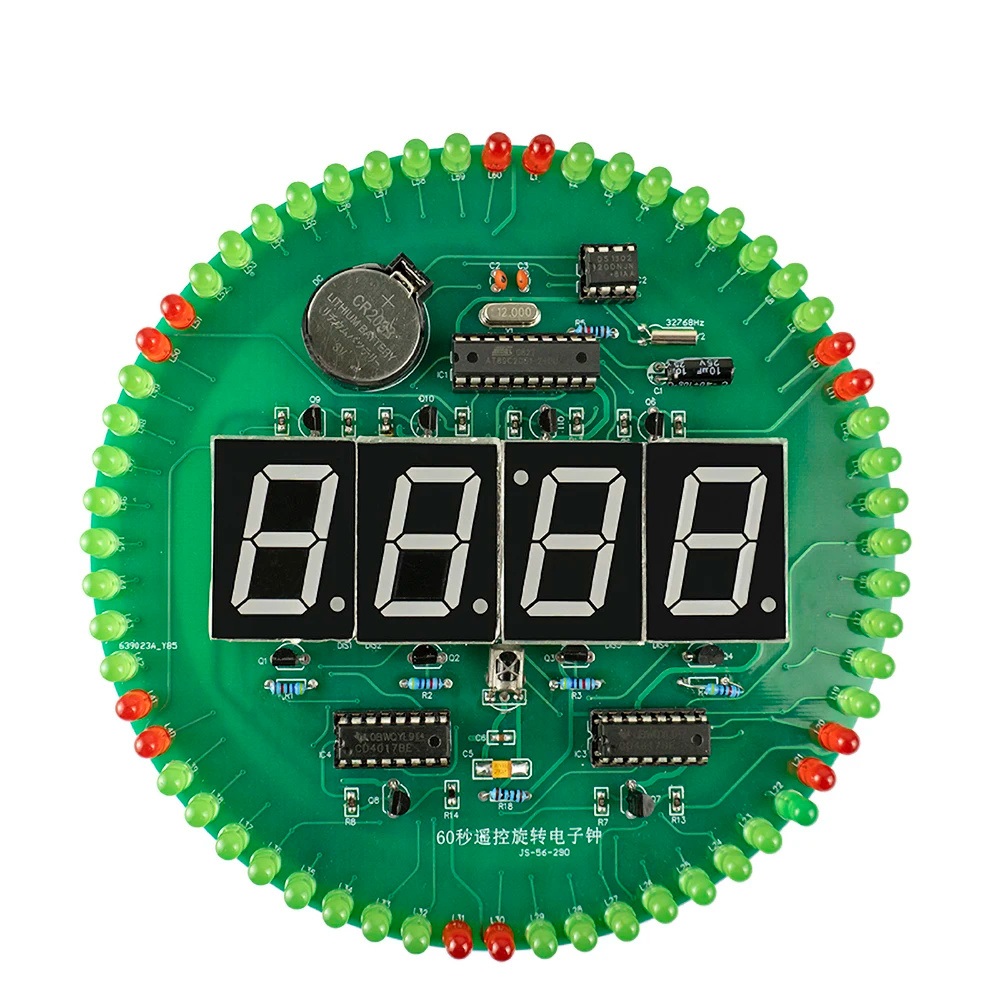

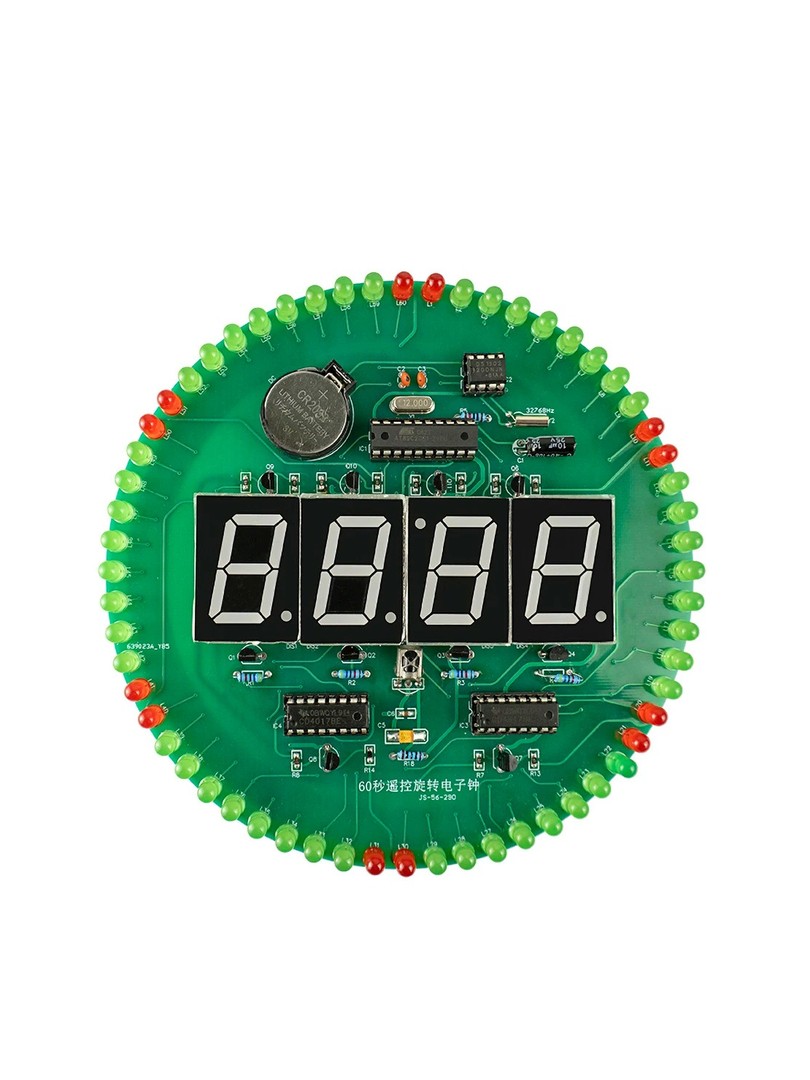

- Unikalny drugi wyświetlacz LED: Wykorzystuje 60 diod LED ułożonych w okrąg, aby symulować ruch wskazówki sekundowej. Czerwone diody LED (12 sztuk) oznaczają pozycje godzin, podczas gdy zielone diody LED (48 sztuk) wskazują sekundy.
- Cyfrowy wyświetlacz czasu: Cztery 1-calowe cyfrowe diody LED (wyświetlacze 7-segmentowe) pokazują aktualną godzinę i minuty. Punkty dziesiętne dwóch lamp są używane razem do tworzenia migających kropek sekund.
- Pilot zdalnego sterowania na podczerwień: Regulacja czasu odbywa się za pomocą dołączonego pilota na podczerwień (zasięg do 8 metrów), eliminując potrzebę stosowania fizycznych przycisków na zegarku.
- Precyzyjny pomiar czasu: Wykorzystuje precyzyjny oscylator kwarcowy, zapewniając, że czas nie będzie wymagał regulacji w ciągu jednego roku.
- Funkcja baterii zapasowej: Obwód zawiera zapasową baterię do zasilania układu zegara czasu rzeczywistego, zapewniając ciągłą pracę podczas przerw w zasilaniu (bateria nie jest dołączona).

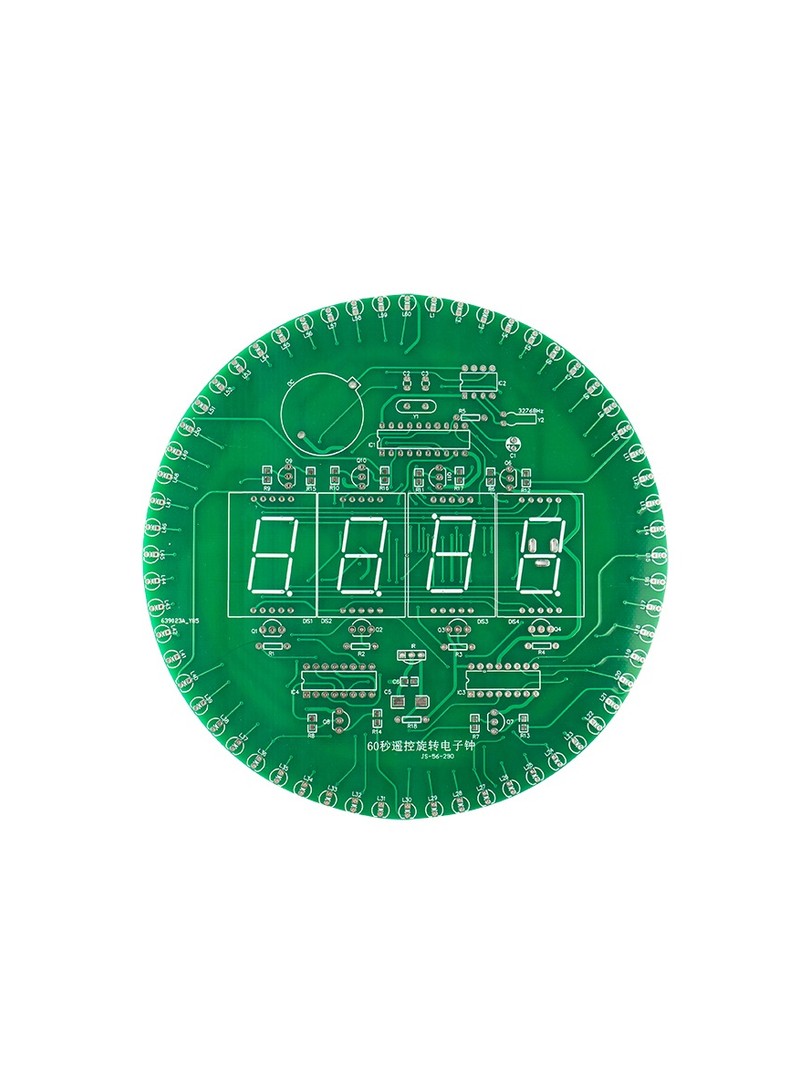

- Kompaktowa, okrągła konstrukcja: Płytka PCB ma średnicę 72,4 mm, co czyni ją kompaktowym i atrakcyjnym elementem dekoracyjnym.
Instrukcja obsługi pilota zdalnego sterowania
Pilot zdalnego sterowania pozwala na łatwe ustawienie czasu. Użyj następujących klawiszy:
- Klawisz potwierdzenia (Set): Przechodzi przez tryby ustawień i potwierdza wpisy.
- Przycisk w górę (Add): Zwiększa wybraną wartość.
- Przycisk w dół (odejmowanie): Zmniejsza wybraną wartość.
Procedura ustawień:
- Szybko naciśnij przycisk potwierdzenia. Wskazanie godziny zacznie migać.
- Użyj przycisków W górę lub W dół, aby ustawić godzinę.
- Ponownie naciśnij przycisk Confirm. Wyświetlacz minut zacznie migać.
- Użyj przycisków W górę lub W dół, aby ustawić minuty.
- Ponownie naciśnij przycisk Confirm. Trzecia i czwarta cyfra lampy cyfrowej wyświetli oddzielnie "80".
- Naciśnij przycisk W górę lub W dół; na wyświetlaczu pojawi się "00". Następnie sekundy zaczną zwiększać się o 1. Oznacza to, że inicjalizacja zegara została zakończona.
- Naciśnij przycisk Potwierdź, aby wyjść z trybu regulacji czasu.
Specyfikacja techniczna
- Nazwa produktu: 60-sekundowy zdalnie sterowany obrotowy zegar elektroniczny
- Model produktu: JS-56-290
- Napięcie zasilania: 5V DC
- Średnica płytki drukowanej: 72,4 mm
- Typ wyświetlacza: 4 x 1-calowe cyfrowe tuby LED (godziny i minuty) + 60 diod LED (symulacja sekund)
- Konfiguracja LED: 12 czerwonych diod LED (pozycje godzin), 48 zielonych diod LED (pozycje sekund)
- Metoda sterowania: Pilot na podczerwień (odległość do 8 m)
- Odmierzanie czasu: Precyzyjny oscylator kryształowy
- Zasilanie awaryjne: Tak (dla układu RTC, bateria nie jest dołączona)
- Typy komponentów: Mieszane: urządzenia do montażu przewlekanego i powierzchniowego (SMD)
- Wymagany montaż: Tak (lutowanie i montaż)
Ważne uwagi i zastrzeżenia dotyczące montażu

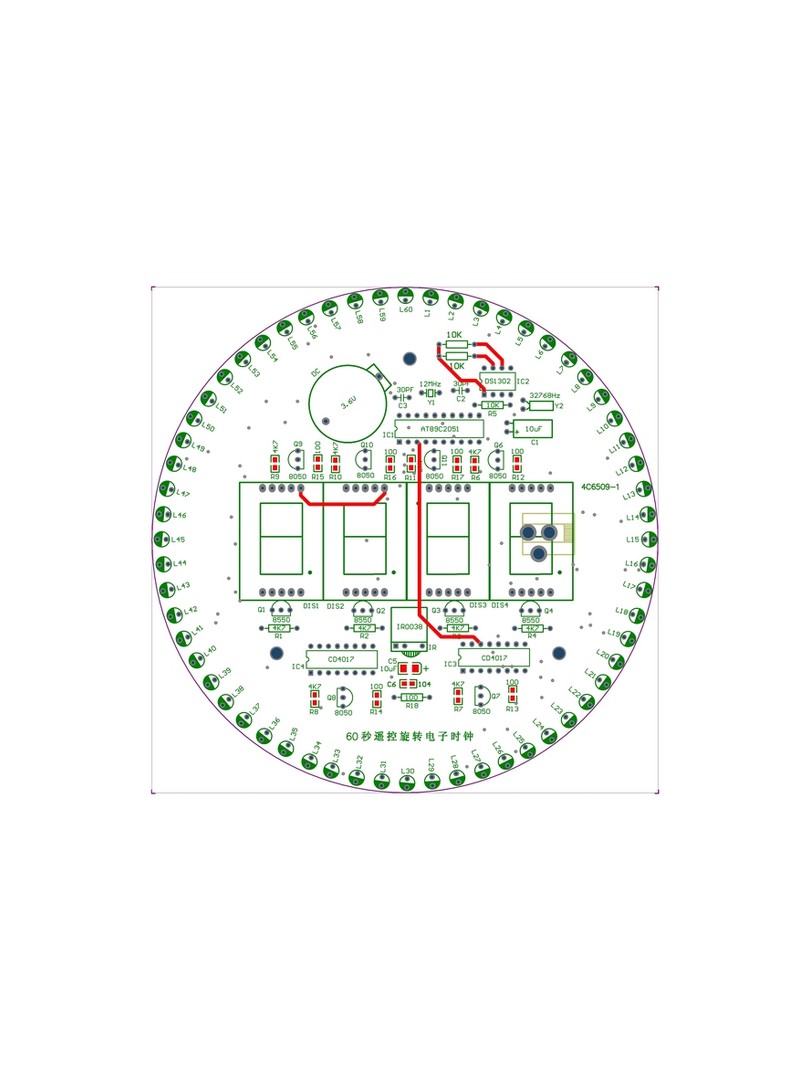

- Orientacja lampy cyfrowej: Należy pamiętać, że lampa cyfrowa DIS3 jest zainstalowana do góry nogami. Jej kropka dziesiętna, wraz z kropką dziesiętną DIS2, tworzy migające drugie kropki.
- Rozmieszczenie diod LED: Upewnij się, że czerwone (pozycja godziny) i zielone (druga pozycja) diody LED są prawidłowo rozmieszczone na płytce drukowanej.
- Eksperymentalny charakter: Ten zestaw jest dostarczany jako pojedyncze komponenty, a nie gotowy produkt. Jest on przeznaczony do badań naukowych, eksperymentów i rozwoju umiejętności.
- Potencjalne usterki: Niektóre zestawy mogą zawierać wadliwe lub niespełniające norm komponenty, aby ocenić umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Jest to część procesu uczenia się.
- Wymagane umiejętności: Montaż i debugowanie tego zestawu wymaga odpowiedniej wiedzy i umiejętności w zakresie elektroniki. Klienci bez profesjonalnej wiedzy nie powinni podejmować prób montażu bez nadzoru. Zakup tego zestawu oznacza akceptację tych warunków.

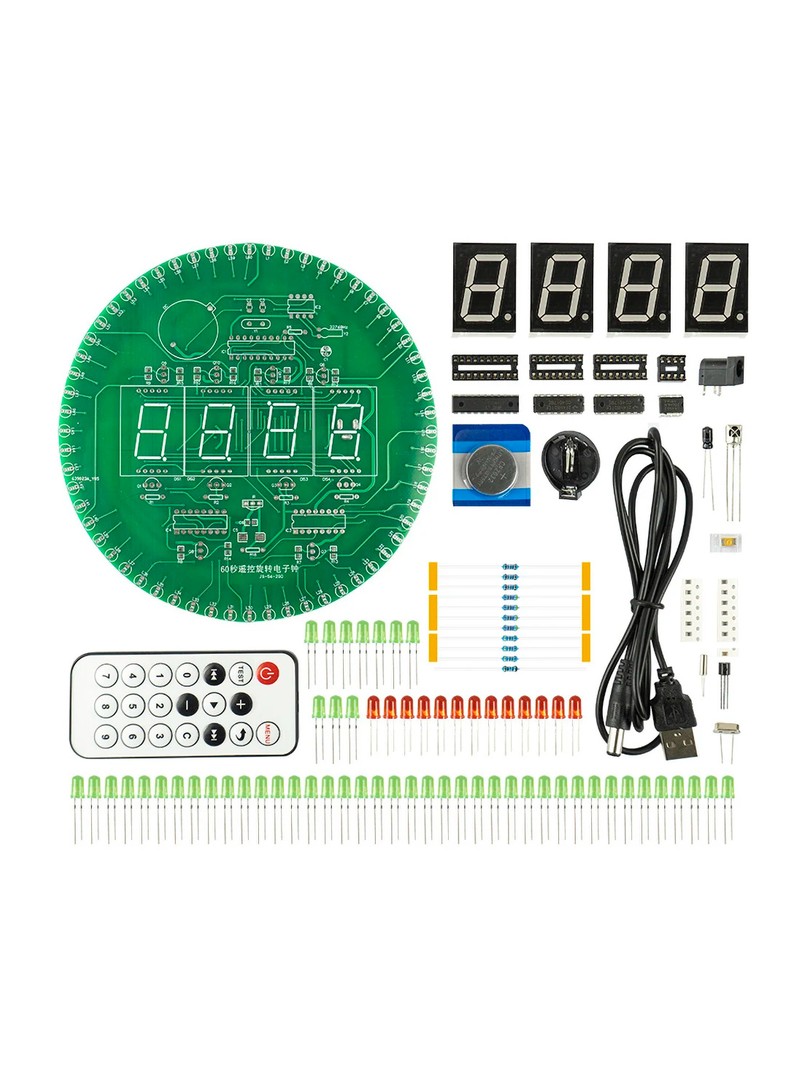

Pakiet zawiera
- 1 x płytka drukowana PCB
- 1 x zestaw komponentów elektronicznych (rezystory, kondensatory, diody LED, lampy cyfrowe, układy scalone itp.)
- 1 x Pilot zdalnego sterowania na podczerwień
- 1 x instrukcja obsługi
Zastrzeżenia dotyczące bezpieczeństwa i zgodności
Niniejszy produkt jest przeznaczony do użytku hobbystycznego i edukacyjnego. Kupując ten zestaw, kupujący bierze na siebie całą odpowiedzialność za bezpieczny montaż i użytkowanie. Sprzedawca przestrzega wszystkich obowiązujących przepisów dotyczących reklamy; wszelkie użyte terminy opisowe służą wyłącznie celom operacyjnym i nie stanowią twierdzeń dotyczących skuteczności produktu.
