Zestaw do samodzielnego montażu zegar biały LED data temp alarm DIY

Biały zegar cyfrowy DIY Kit STC MCU Czas Data Temperatura Alarm Wyświetlacz

Przegląd produktów

Model produktu: TZ-TJ-56-538A-9

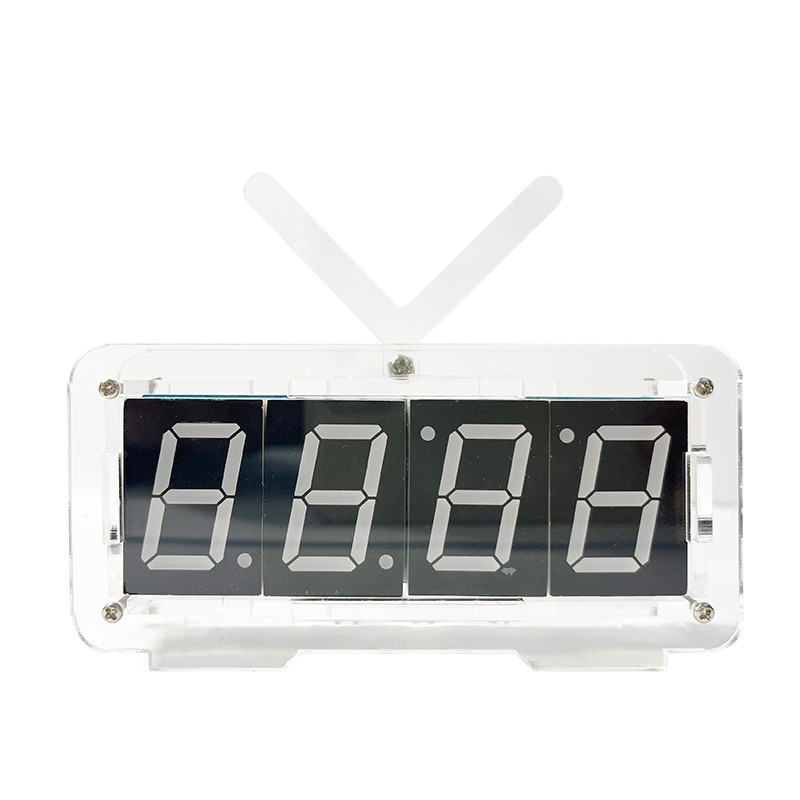

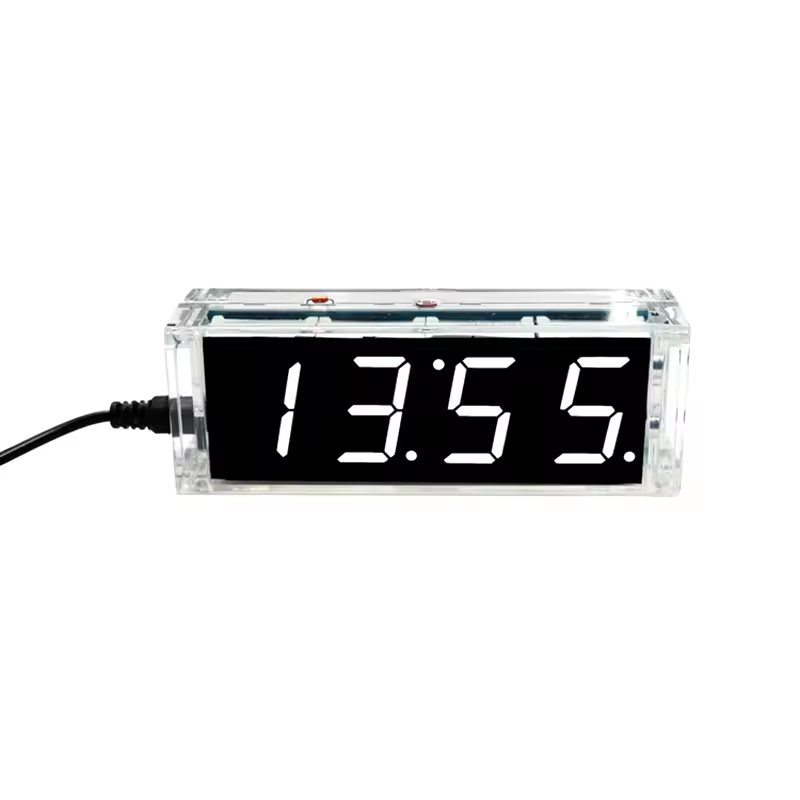

Nazwa produktu: 4-cyfrowy, 1-calowy cyfrowy zegar rurowy LED

Bogaty w funkcje zestaw zegara cyfrowego DIY z 1-calowym dużym białym wyświetlaczem LED. Zbudowany z mikrokontrolera STC i układu czasowego DS1302. Wyświetla godzinę, datę, dzień tygodnia, rok i temperaturę otoczenia. Posiada budzik, dzwonek godzinowy, automatyczną kontrolę jasności (fotorezystor) i pamięć wyłączenia z zapasową baterią. Zawiera kabel zasilający USB i akrylową obudowę. Wymaga lutowania - idealny do nauki aplikacji mikrokontrolerowych.

Zasilanie: 5V DC. Cyfrowy zegar sterowany przez mikrokontroler, wykorzystujący dedykowany układ czasowy DS1302, zdolny do wyświetlania godzin, minut, sekund, roku, miesiąca, dnia i dnia tygodnia. Funkcje obejmują pomiar temperatury, alarm muzyczny, przypomnienia godzinowe i jasność sterowaną światłem. Zawiera baterię z pamięcią. Wszystkie funkcje są obsługiwane za pomocą dwóch przycisków użytkownika.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-538A-9
• Nazwa produktu: 4-cyfrowy 1-calowy cyfrowy zegar lampowy LED
• Kolor wyświetlacza: Biały
• Mikrokontroler: Seria STC
• Układ czasowy: DS1302 (dedykowany układ scalony zegara czasu rzeczywistego)
• Wyświetlacz: 4-cyfrowy, 1-calowy, biały wyświetlacz LED

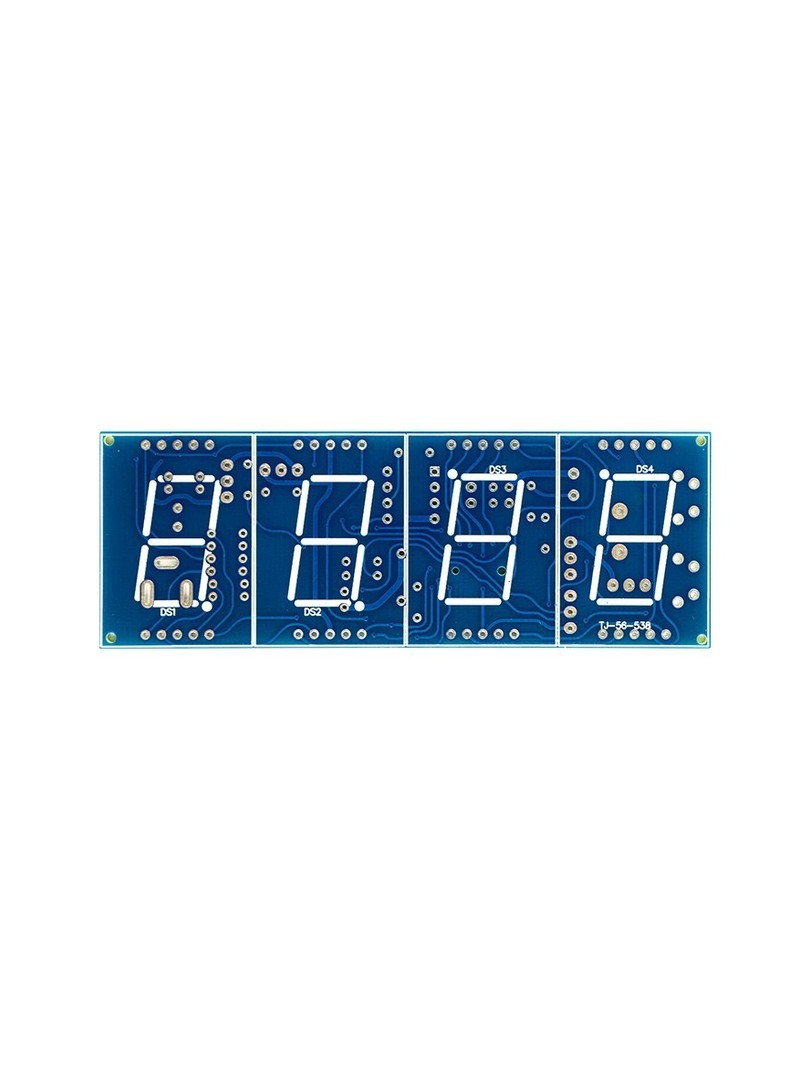

• Rozmiar płytki drukowanej: 98 x 35 x 1,6 mm
• Rozmiar obudowy: 105 x 28 x 65 mm
• Obudowa: Krystalicznie przezroczysta obudowa akrylowa w zestawie (wymaga samodzielnego montażu)
• Zasilanie: DC 5V (USB)
• Dołączony kabel: Kabel zasilający USB w zestawie
• Bateria zapasowa: w zestawie (dla DS1302 - zachowuje ustawienia podczas utraty zasilania)
• Czujniki: Termistor (pomiar temperatury) + Fotorezystor (automatyczne sterowanie oświetleniem)
• Elementy sterujące: 2 przyciski dotykowe (S1, S2)
• Funkcje: Godzina, data, rok, tydzień, temperatura, budzik, dzwonek godzinowy, automatyczna regulacja jasności, pamięć wyłączenia zasilania

Opis produktu

Biały zegar cyfrowy DIY Kit łączy w sobie klasyczny, duży wyświetlacz LED z nowoczesną funkcjonalnością mikrokontrolera. Jego 1-calowe, jasne, białe cyfry są dobrze widoczne z całego pomieszczenia, a inteligentne funkcje, takie jak automatyczna regulacja jasności i wyświetlanie temperatury, sprawiają, że jest to wszechstronny zegar do każdego otoczenia.

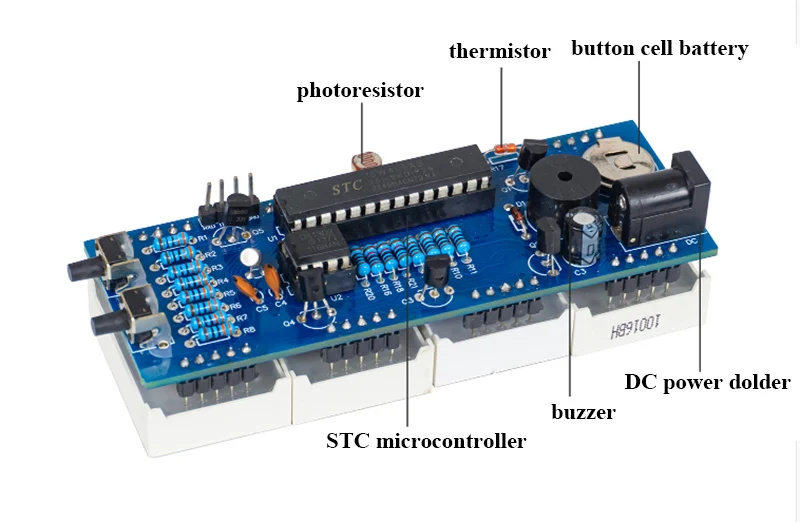

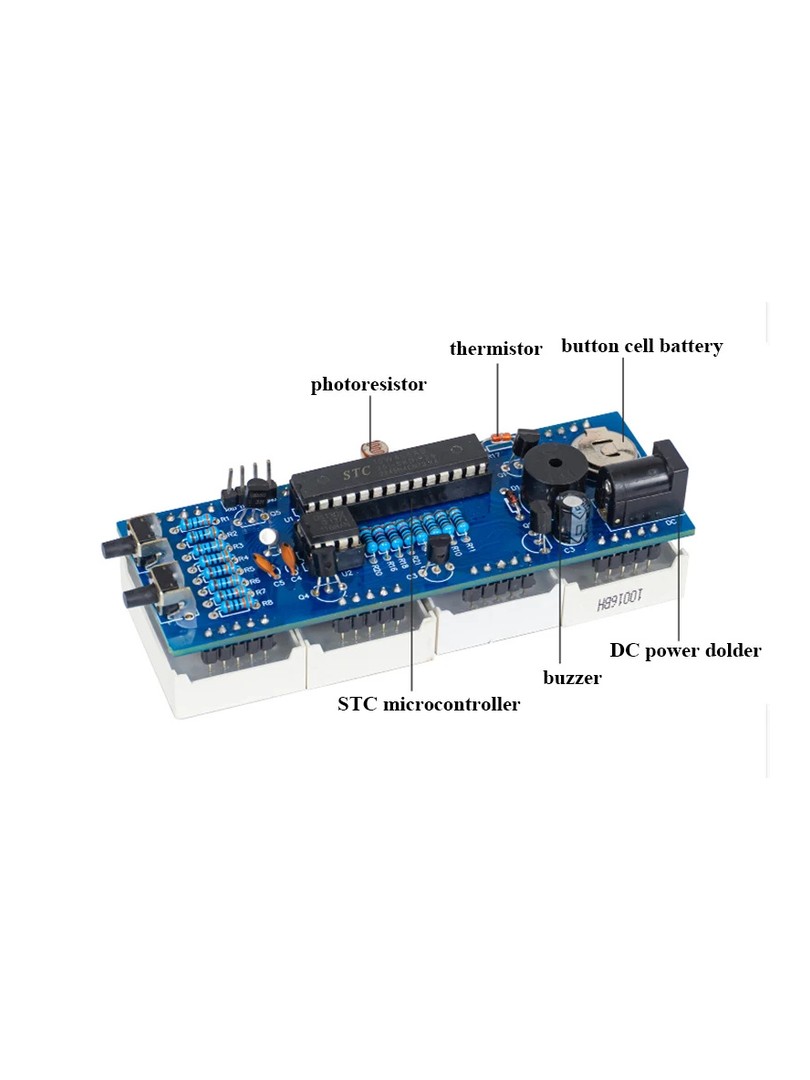

Główne komponenty

• Mikrokontroler STC: Obsługuje wszystkie funkcje zegara, interfejs użytkownika i przetwarzanie czujników w celu zapewnienia niezawodnego działania.
• Układ czasowy DS1302: Dedykowany układ scalony zegara czasu rzeczywistego z podtrzymaniem bateryjnym - utrzymuje dokładny czas nawet podczas przerw w zasilaniu.
• 1-calowe białe wyświetlacze LED: Duże, czytelne cyfry z jasnym, białym podświetleniem zapewniają doskonałą widoczność.
• Termistor: Mierzy temperaturę otoczenia, wyświetlaną automatycznie co 30 sekund.
• Fotorezystor: Automatycznie dostosowuje jasność wyświetlacza - jasny w ciągu dnia, przyciemniony w nocy, aby uniknąć odblasków i nie przeszkadzać w odpoczynku.

Zasilanie i kopia zapasowa

• Zasilany przez 5V USB (kabel w zestawie) - używaj z ładowarką telefonu, power bankiem lub komputerem.
• Bateria zapasowa dołączona do DS1302 - zachowuje ustawienia czasu/daty po odłączeniu głównego zasilania.

Obudowa

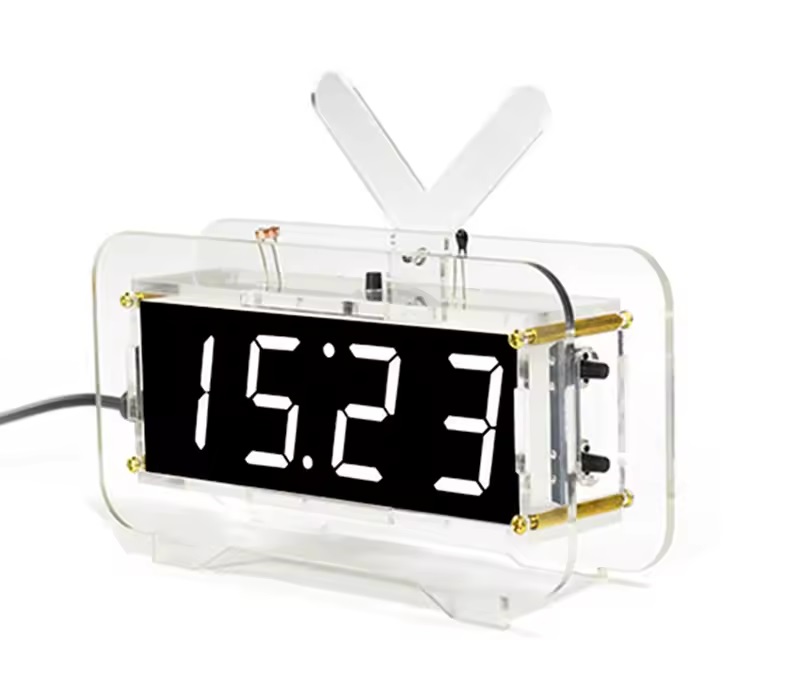

• Krystalicznie przezroczysta akrylowa obudowa w zestawie - prezentuje pracę lutowniczą, jednocześnie chroniąc elektronikę.
• Wymaga samodzielnego montażu po lutowaniu, aby uzyskać profesjonalny wygląd.

Cechy i korzyści

• Duży 1-calowy biały wyświetlacz LED: Jasne, łatwe do odczytania cyfry widoczne z drugiego końca pomieszczenia z czystą, nowoczesną białą poświatą.
• Wiele funkcji wyświetlacza:
  • Czas (godziny, minuty, sekundy)
  • Data (miesiąc, dzień)
  • Rok (format 20XX)
  • Dzień tygodnia
  • Temperatura otoczenia (aktualizowana automatycznie co 30 sekund)
• Automatyczna kontrola jasności: Fotorezystor wykrywa światło otoczenia - wyświetlacz jest jaśniejszy w ciągu dnia i automatycznie przyciemnia się do niskiego poziomu w warunkach słabego oświetlenia, aby zapobiec oślepianiu i nie przeszkadzać w odpoczynku.
• Pomiar temperatury: Wbudowany termistor wyświetla aktualną temperaturę otoczenia z automatycznym cyklem wyświetlania.
• Budzik: Ustawianie czasu alarmu z regulacją głośności i 3 opcjami muzycznymi do wyboru.
• Dzwonek godzinowy: Opcjonalna funkcja przypomnienia o godzinie może być włączona lub wyłączona.
• Pamięć wyłączenia: DS1302 z zapasową baterią zachowuje ustawienia podczas utraty zasilania - dokładne odmierzanie czasu, pamięć awarii zasilania.
• Intuicyjne sterowanie dotykowe: Dwa przyciski (S1, S2) do wszystkich operacji - łatwe do opanowania i obsługi.
• Zasilanie USB: Wygodne zasilanie 5V - kabel USB w zestawie dla łatwego podłączenia.
• Akrylowa obudowa w zestawie: Przezroczysta obudowa chroni i wyświetla pracę z krystalicznie czystym wykończeniem.
• Wartość edukacyjna: Nauka o mikrokontrolerach, zegarach czasu rzeczywistego, łączeniu czujników i projektowaniu interfejsu użytkownika.
• Automatyczna kontrola światła: Zegar wyświetla jaśniej w ciągu dnia i automatycznie przyciemnia się po zmroku, aby nie zakłócać odpoczynku.
• Automatyczny pomiar temperatury: Wyświetla aktualną temperaturę otoczenia co 30 sekund.
• Kolor wyświetlacza: Ta wersja posiada białe cyfry LED dla czystej, neutralnej i nowoczesnej estetyki (model TZ-TJ-56-538A-9).

Instrukcja obsługi

Normalne działanie

• Naciśnij przycisk S2 jeden raz: Wyświetla datę (miesiąc-dzień)
• Ponowne naciśnięcie S2: Wyświetlanie dnia tygodnia
• Ponowne naciśnięcie S2: Wyświetlanie roku (format 20XX)
• Naciśnij raz S1: Wyświetlanie temperatury otoczenia

Wejście w tryb ustawień

• Naciśnij i przytrzymaj jednocześnie przyciski S1 i S2 przez około 3 sekundy, aby przejść do trybu ustawień.
• Wyświetlacz cyfrowy pokaże "Fu-1" (Funkcja 1) z migającą cyfrą.
• Użyj S2, aby przełączać między funkcjami (Fu-1 do Fu-6).
• Użyj S1, aby wejść do wybranej funkcji.

Menu funkcji

• Fu-1: Ustawianie godziny. Nacisnąć S2, aby zmienić wartość migającego segmentu; nacisnąć S1, aby przejść do następnej pozycji. Po ustawieniu minut naciśnij ponownie przycisk S1, aby zapisać. Sekundy są automatycznie ustawiane na 0.
• Fu-2: Ustawianie daty. Użyj przycisku S1, aby przełączać między miesiącem, dniem i rokiem. W przypadku roku "20" jest stałe, ostatnie dwie cyfry można ustawić.
• Fu-3: Ustawianie godziny alarmu. Uwaga: Ustaw godzinę na "24", aby wyłączyć alarm.
• Fu-4: Ustawienie dzwonka godzinowego (wł./wył.), trybu wyświetlania i regulacji jasności.
• Fu-5: Włączanie/wyłączanie budzika (0=wyłączony, 1=włączony).
• Fu-6: Ustawianie muzyki alarmu (dostępne są 3 opcje muzyczne).

Tryby wyświetlania (ustawienia Fu-4)

• 0: Wyświetla tylko czas
• 1: Wyświetlanie czasu i okresowe wyświetlanie temperatury przez kilka sekund
• 2: Wyświetlanie godziny, okresowe wyświetlanie daty i temperatury
• 3: Wyświetlanie tylko temperatury (z korektą)

Regulacja jasności (Fu-4 ostatnie dwie cyfry)

• 00-99: Ręczne ustawienie jasności
• "A": Automatyczna regulacja jasności za pomocą fotorezystora (wykrywanie światła otoczenia)

Korekta temperatury

• W trybie 3 (tylko temperatura) naciśnij S1 lub S2, aby dostosować wartość korekcji.
• S2 zwiększa wartość korekcji, S1 zmniejsza (dozwolone są wartości ujemne).
• Automatyczne zapisywanie po okresie bezczynności.

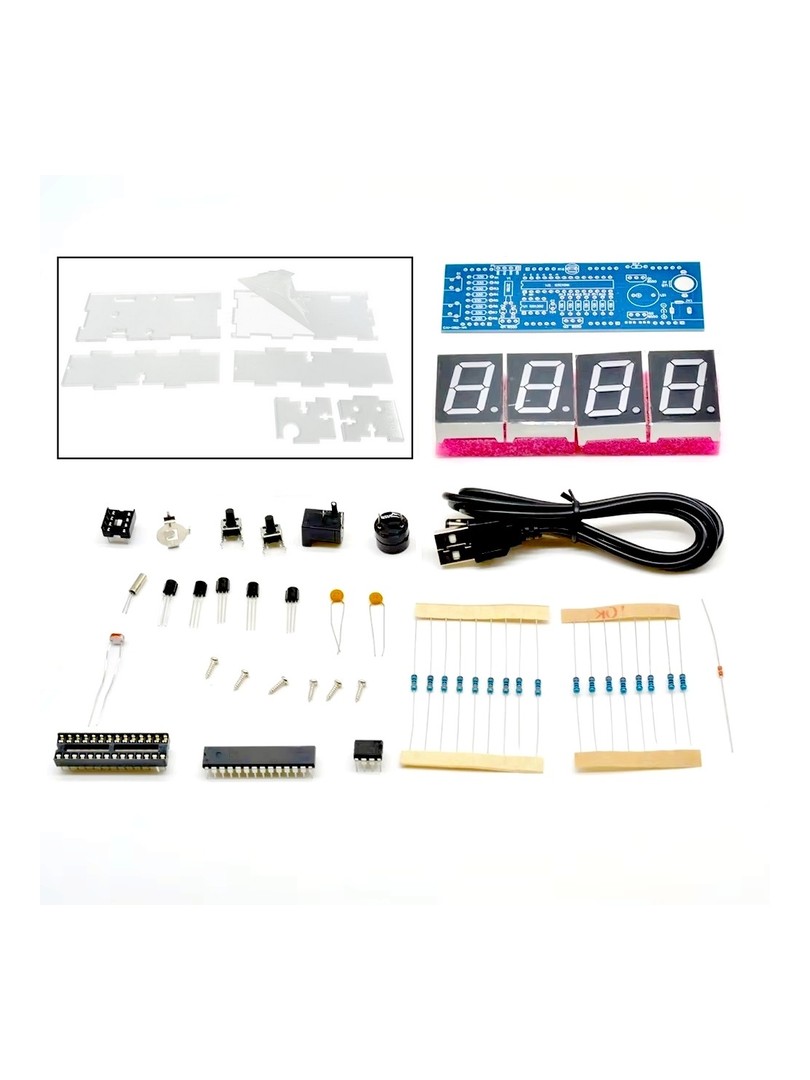

Zawartość opakowania

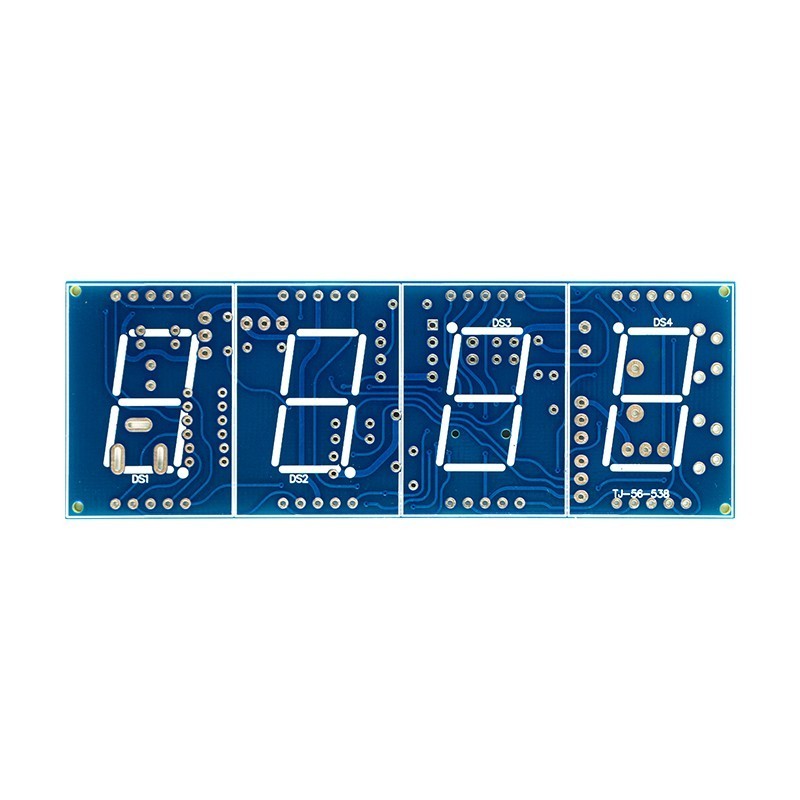

• 1x główna płytka drukowana (98 x 35 mm)
• 1x mikrokontroler STC (wstępnie zaprogramowany)
• 1x układ scalony zegara czasu rzeczywistego DS1302
• 4x 1-calowe białe diody LED
• 1x Termistor (czujnik temperatury)
• 1x Fotorezystor (czujnik światła)
• 1x Bateria zapasowa (dla DS1302)
• 2x Przyciski dotykowe (S1, S2)
• Rezystory, kondensatory i wszystkie niezbędne elementy elektroniczne
• 1x Kabel zasilający USB
• 1x Akrylowe panele obudowy (krystalicznie przezroczyste, wycinane laserowo)
• Elementy montażowe i śruby
• Instrukcja montażu

Uwaga: zasilacz USB nie wchodzi w skład zestawu.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Obudowa musi być zmontowana.
• Pierwsze włączenie: Zniekształcony wyświetlacz jest normalnym zjawiskiem przy pierwszym włączeniu - ustawienia wymagają wstępnej konfiguracji. Po skonfigurowaniu wyświetlacz powróci do normalnego stanu.
• Bateria zapasowa: Dołączona bateria zapasowa zachowuje ustawienia podczas utraty zasilania - przed użyciem należy zdjąć zakładkę izolacyjną. Jeśli bateria zostanie wyjęta po awarii zasilania, zapisane ustawienia zostaną utracone i mogą pojawić się zniekształcone znaki - wystarczy ponownie skonfigurować.
• Zasilanie: Kabel USB w zestawie - wymaga źródła zasilania USB (adapter nie wchodzi w skład zestawu). Może być zasilana z ładowarki telefonu komórkowego.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Akrylowa obudowa: Montaż po lutowaniu w celu ochrony i uzyskania estetycznego wyglądu.
• Przyciski dotykowe: Wrażliwe na dotyk - postępuj zgodnie z instrukcjami dla wszystkich operacji.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.

Zastosowania

• Projekt zegara DIY: Zbuduj swój własny funkcjonalny zegar cyfrowy od podstaw.
• Nauka o mikrokontrolerach: Zapoznanie się z zegarami czasu rzeczywistego, łączeniem czujników i sterowaniem wyświetlaczem.
• Zegar domowy/biurowy: Stylowy zegar z dużymi cyframi do każdego pomieszczenia z automatyczną regulacją jasności.
• Narzędzie edukacyjne: Zdobądź wiedzę na temat pomiaru czasu, temperatury i projektowania interfejsu użytkownika.
• Projekt na prezent: Złóż i podaruj spersonalizowany, ręcznie wykonany zegar dla przyjaciół i rodziny.
• Ćwiczenie lutowania: Średnio zaawansowany projekt z otworami przelotowymi dla rozwoju umiejętności.
• Zegar do sypialni: Funkcja automatycznego przyciemniania zapobiega zakłóceniom światła w nocy.

Podsumowanie

Zestaw TZ-TJ-56-538A-9 White Digital Clock DIY Kit to idealne połączenie klasycznej estetyki i nowoczesnej funkcjonalności. Dzięki dużemu 1-calowemu białemu wyświetlaczowi LED, wszechstronnym funkcjom czasu/daty/temperatury, alarmowi, automatycznej jasności i zapasowej baterii, jest to wszechstronny i niezawodny zegarek. Dołączony kabel USB i akrylowa obudowa zapewniają wszystko, co potrzebne do profesjonalnego wykończenia produktu. Idealny dla osób uczących się elektroniki i każdego, kto chce zbudować własny, bogaty w funkcje zegar cyfrowy w czystej bieli.
