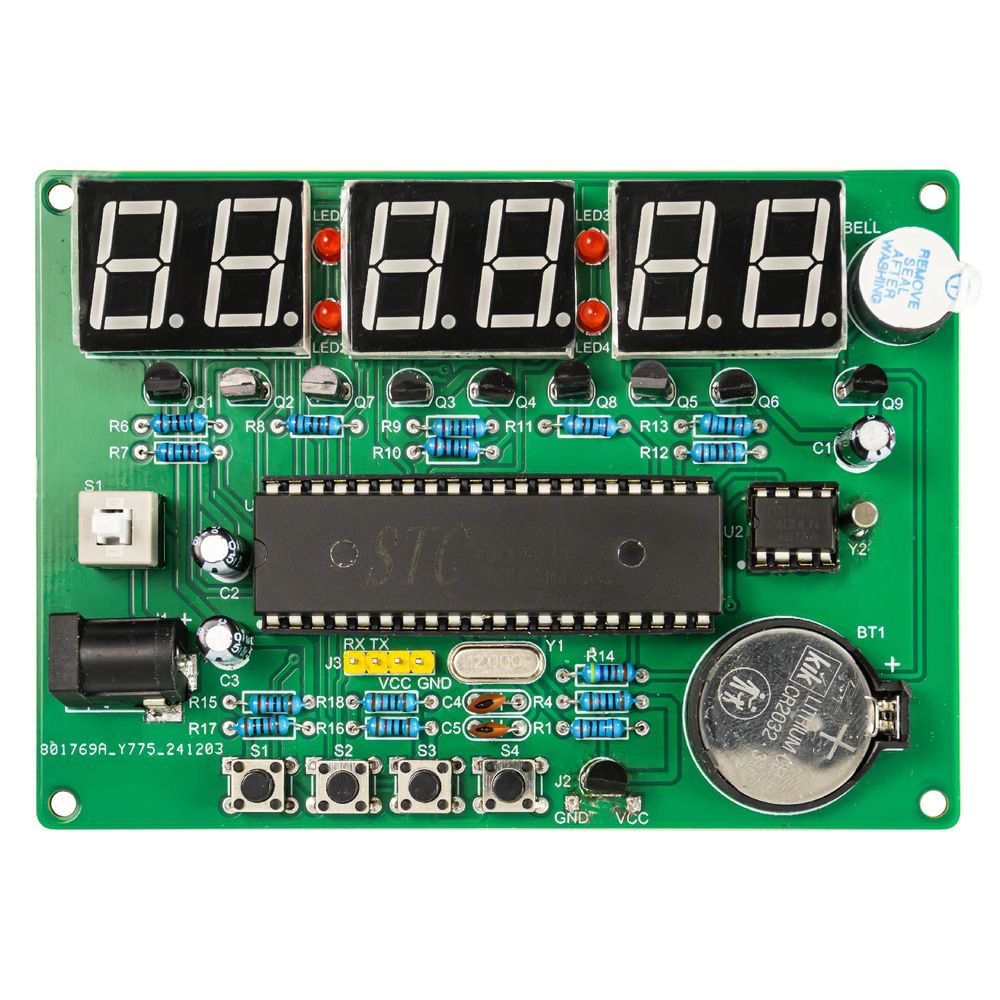

Ten zaawansowany zestaw zegara cyfrowego dla majsterkowiczów wyposażony jest w 6-cyfrowy wyświetlacz LED zasilany przez mikrokontroler STC89C52, oferujący pięć praktycznych funkcji w jednym kompaktowym urządzeniu. Dzięki wbudowanemu podtrzymaniu zasilania i precyzyjnemu układowi pomiaru czasu, utrzymuje dokładny czas nawet podczas przerw w dostawie prądu, co czyni go zarówno projektem edukacyjnym, jak i w pełni funkcjonalnym zegarkiem.

Kluczowe cechy:

Funkcjonalność 5 w 1 - zegar, alarm, minutnik, stoper i licznik.

Ochrona przed awarią zasilania - układ DS1302 z zapasową baterią utrzymuje czas

Precyzyjne odmierzanie czasu - dokładna funkcja zegara z łatwą kalibracją

Gotowość do podłączenia czujnika temperatury - port rozszerzeń P3.3 dla opcjonalnego modułu temperatury

Proste sterowanie przyciskami - Intuicyjny 3-przyciskowy interfejs dla wszystkich funkcji

Czytelny 6-cyfrowy wyświetlacz - jasna cyfrowa lampa LED zapewniająca doskonałą widoczność

Standardowe zasilanie 5 V - Działa z popularnymi zasilaczami USB

Dane techniczne:

Numer modelu

TJ-56-365

Mikrokontroler

STC89C52

Układ zegara

DS1302 z baterią zapasową

Zasilanie

DC 5V (kompatybilne z USB)

Wymiary płytki

105 mm × 75 mm

Wyświetlacz

6-cyfrowy cyfrowy wyświetlacz LED

Port rozszerzeń

P3.3 dla czujnika temperatury

Kompletne funkcje:

Wyświetlacz czasu - pokazuje godziny, minuty i sekundy

Ustawienie czasu (SET1) - precyzyjna regulacja czasu zegara

Funkcja alarmu (SET2) - ustawianie codziennego alarmu z brzęczykiem

Timer odliczający (SET3) - programowalne odliczanie do testów

Stoper (SET4 ) - Precyzyjny pomiar czasu dla sportu/eksperymentów

Licznik cyfrowy (SET5 ) - ręczne liczenie dla różnych zadań

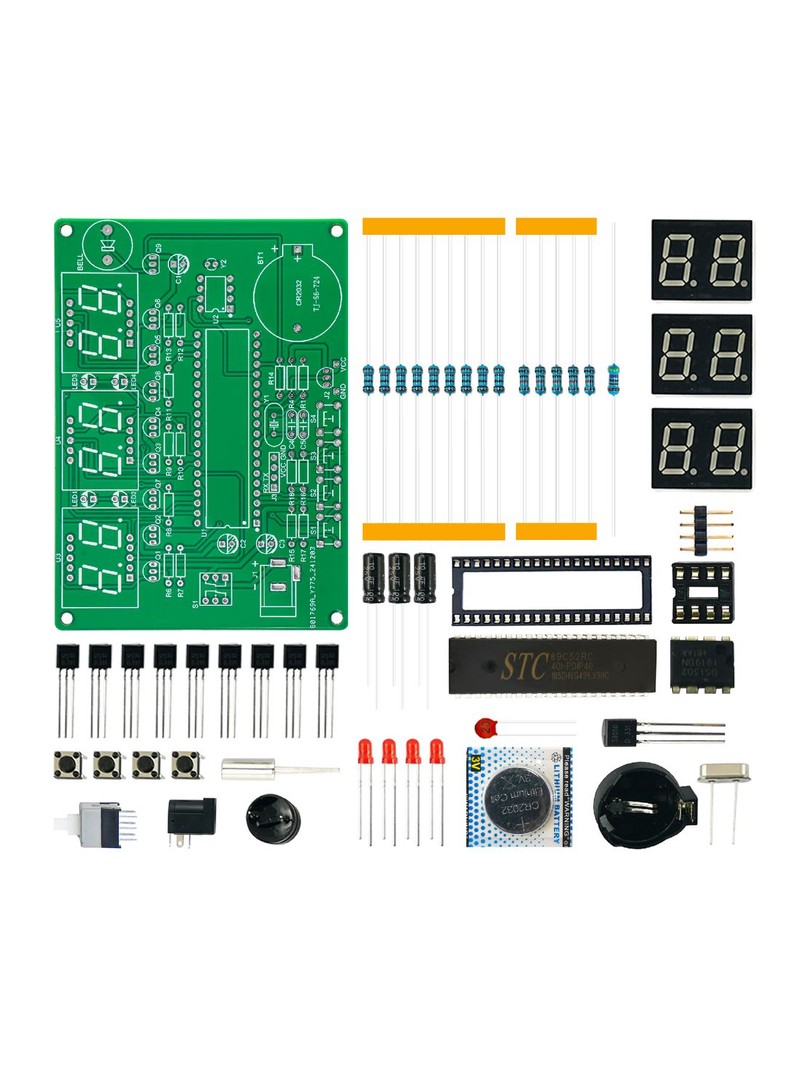

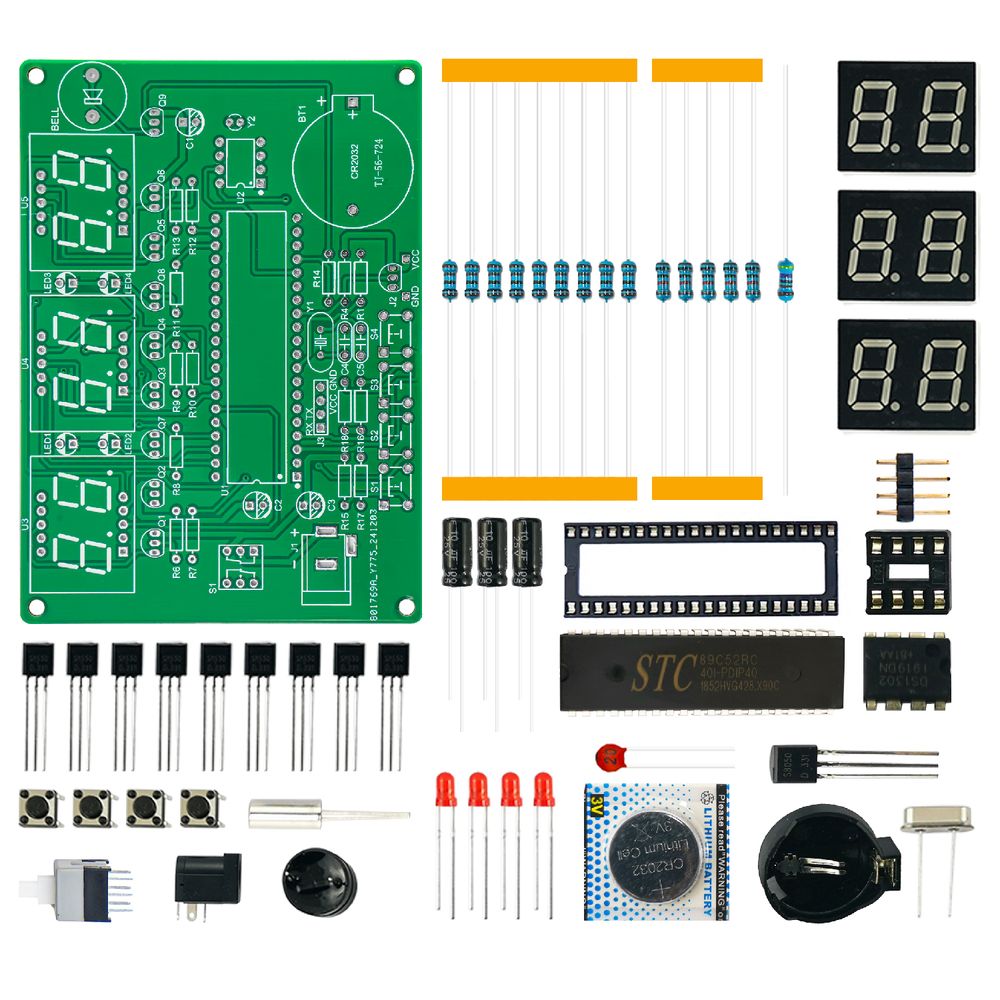

Pakiet zawiera:

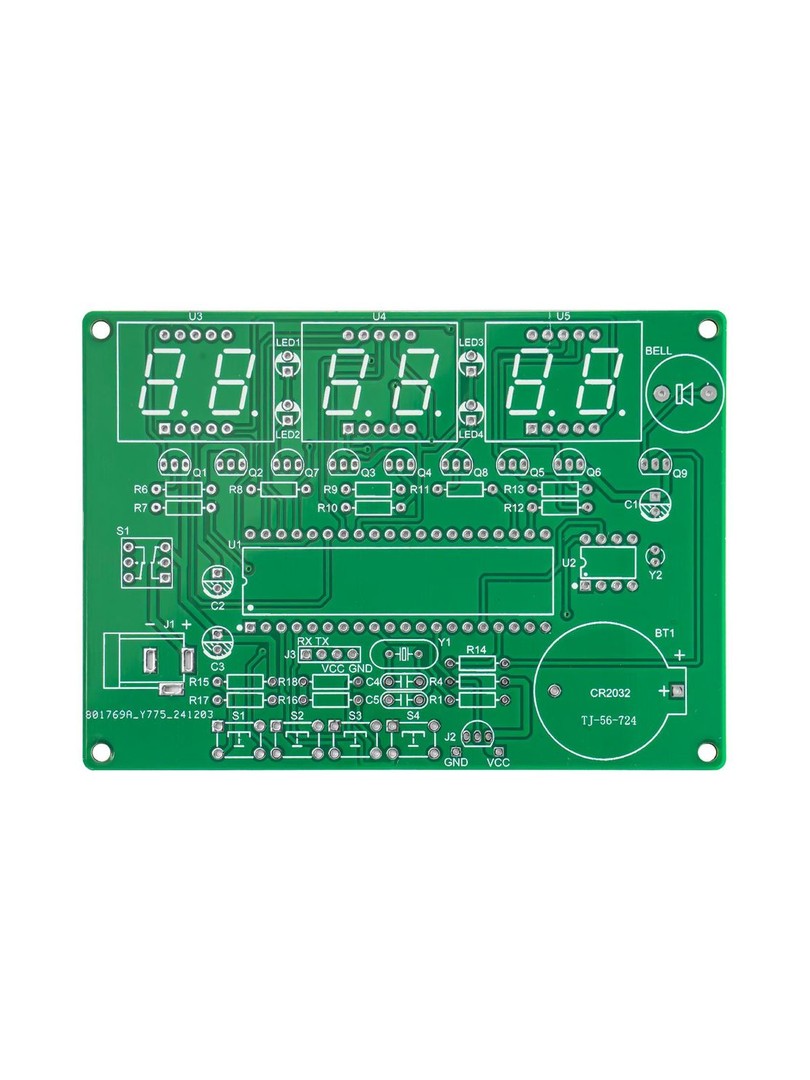

Płytka główna z mikrokontrolerem STC89C52

6-cyfrowy moduł wyświetlacza LED

Układ zegara czasu rzeczywistego DS1302

Przyciski sterujące (S1, S2, S3)

Wszystkie niezbędne komponenty elektroniczne

Uchwyt na baterię zapasową

Korzyści edukacyjne:

Nauka podstaw programowania mikrokontrolerów

Zrozumienie obwodów zegara czasu rzeczywistego

Ćwiczenie współpracy z wyświetlaczem cyfrowym

Rozwijanie umiejętności rozwiązywania problemów z obwodami

Poznaj programowanie menu funkcji

Dlaczego warto wybrać ten zestaw?

Ten kompleksowy zestaw zegara cyfrowego oferuje wyjątkową wartość dzięki wielu funkcjom i możliwościom rozbudowy. W przeciwieństwie do podstawowych projektów zegarowych, zapewnia praktyczne narzędzia do codziennego użytku, służąc jednocześnie jako doskonała platforma do nauki systemów wbudowanych. Wysokiej jakości mikrokontroler STC i układ zegara DS1302 zapewniają niezawodne działanie, a opcjonalne rozszerzenie o czujnik temperatury sprawia, że jest to idealne rozwiązanie dla projektów stacji pogodowych.

Idealny dla studentów elektroniki, hobbystów i twórców, zestaw ten zapewnia zarówno wartość edukacyjną, jak i praktyczną użyteczność w jednym profesjonalnym pakiecie.

Instrukcja obsługi:

Podłącz zasilanie 5V do portu USB

Włóż zapasową baterię do pamięci zegara

Naciśnij S1, aby przełączać się między trybami funkcji

Użyj S2, aby wprowadzić/potwierdzić ustawienia

Dla alarmu: Ustaw pierwszą cyfrę na 1, aby aktywować
