Zestaw DIY LED zegara wiecznego kalendarza z funkcją alarmu i obrotowym wyświetlaczem

Obrotowy zegar LED z wiecznym kalendarzem i funkcją alarmu

Przegląd produktów

Model produktu: TZ-TJ-56-627-1

Nazwa produktu: Zestaw elektronicznego zegara z kalendarzem obrotowym LED

Unikalny zestaw do samodzielnego montażu zegara z wiecznym kalendarzem obrotowym, wyposażony w 60 diod LED do wyświetlania sekund. Zbudowany z mikrokontrolera STC11F04E, układu zegara DS1302 i rejestru przesuwnego 74LS595. Wyświetla rok, miesiąc, dzień, godzinę, minutę z funkcją alarmu i pamięcią wyłączenia. Zawiera akrylową obudowę. Zasilany przez USB (5V). Wymaga lutowania - idealny do nauki aplikacji mikrokontrolerowych i technik wyświetlania LED.

Wieczny kalendarz posiada podstawowe funkcje wyświetlania roku, miesiąca, dnia, godziny i minuty, przypomnienia budzika itp. Każdy z wyświetlaczy może być modyfikowany poprzez naciśnięcie przycisku. Sekundy mogą być wyświetlane przez 60 diod elektroluminescencyjnych, a zasilanie DC5V może być realizowane przez kabel USB. Po awarii zasilania czas może być przechowywany na baterii przycisku na płycie, a interfejs pobierania jest zarezerwowany, a program można pobrać samodzielnie.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-627-1
• Nazwa produktu: Zestaw elektronicznego zegara z kalendarzem obrotowym LED
• Mikrokontroler: STC11F04E
• Układ zegara: DS1302 (dedykowany zegar czasu rzeczywistego IC)
• Rejestr przesuwny: 74LS595 (napędza pierścień LED)
• Wyświetlacz: Lampy cyfrowe (godzina/data) + 60 diod LED (pierścień sekund)
• Wskaźniki LED: 60 diod LED rozmieszczonych w zewnętrznym pierścieniu do wyświetlania sekund - jeden pełny obrót = 1 minuta

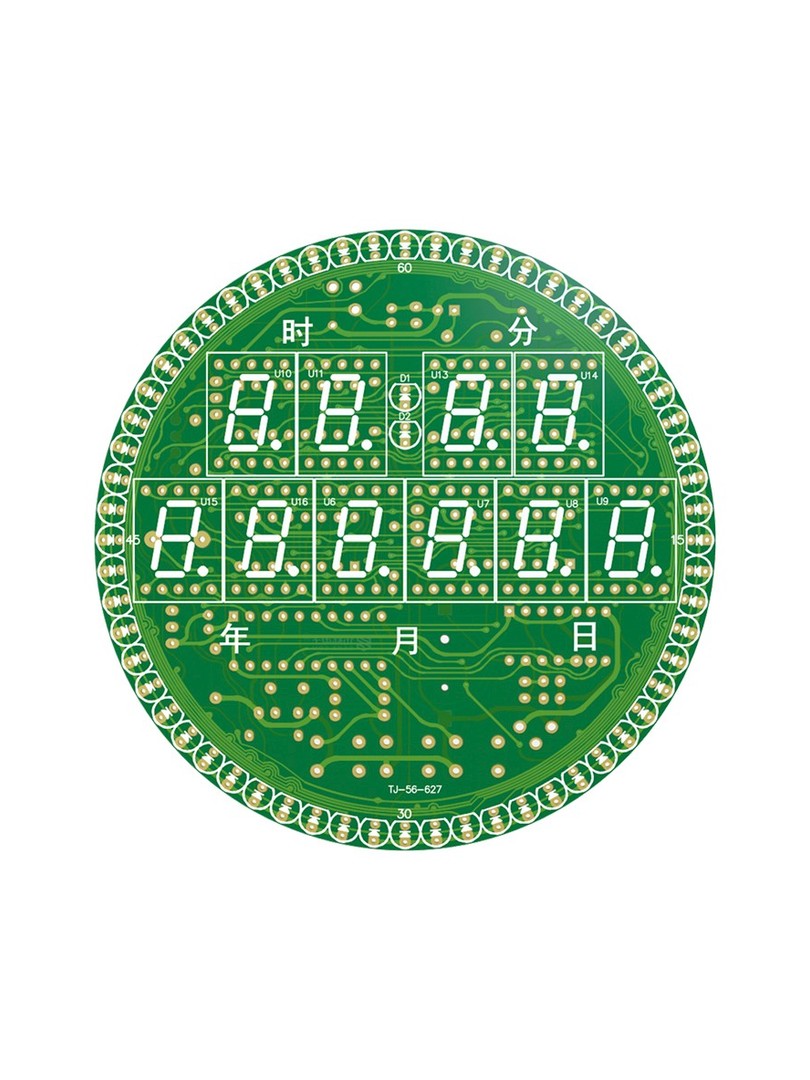

• Rozmiar płytki: Średnica 96 mm (okrągła płytka drukowana 96 x 96 mm)
• Obudowa: Akrylowa obudowa w zestawie
• Zasilanie: DC 5V (USB) - port zasilania na płytce
• Bateria zapasowa: Dołączone ogniwo guzikowe (zachowuje czas podczas utraty zasilania)
• Programowalność: Zarezerwowany interfejs do pobierania niestandardowych programów
• Elementy sterujące: 3 przyciski (MODE, +, -)
• Funkcje: Wyświetlanie roku, miesiąca, dnia, godziny, minuty; przypomnienie budzika; pamięć wyłączenia zasilania; animacja LED

Opis produktu

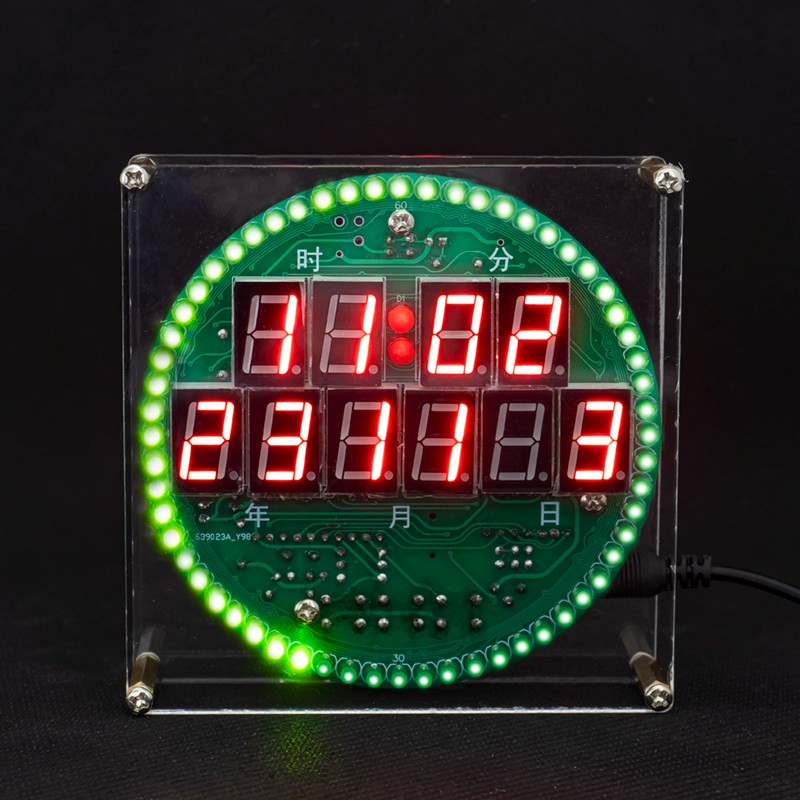

Obrotowy zegar LED Perpetual Calendar DIY Kit oferuje oszałamiające wizualnie podejście do pomiaru czasu. Jego okrągła konstrukcja zawiera centralny wyświetlacz cyfrowy z rokiem/miesiącem/dzień/godziną/minutą, otoczony 60 pojedynczymi diodami LED, które tworzą obracający się wskaźnik sekund - pełny obrót oznacza jedną minutę.

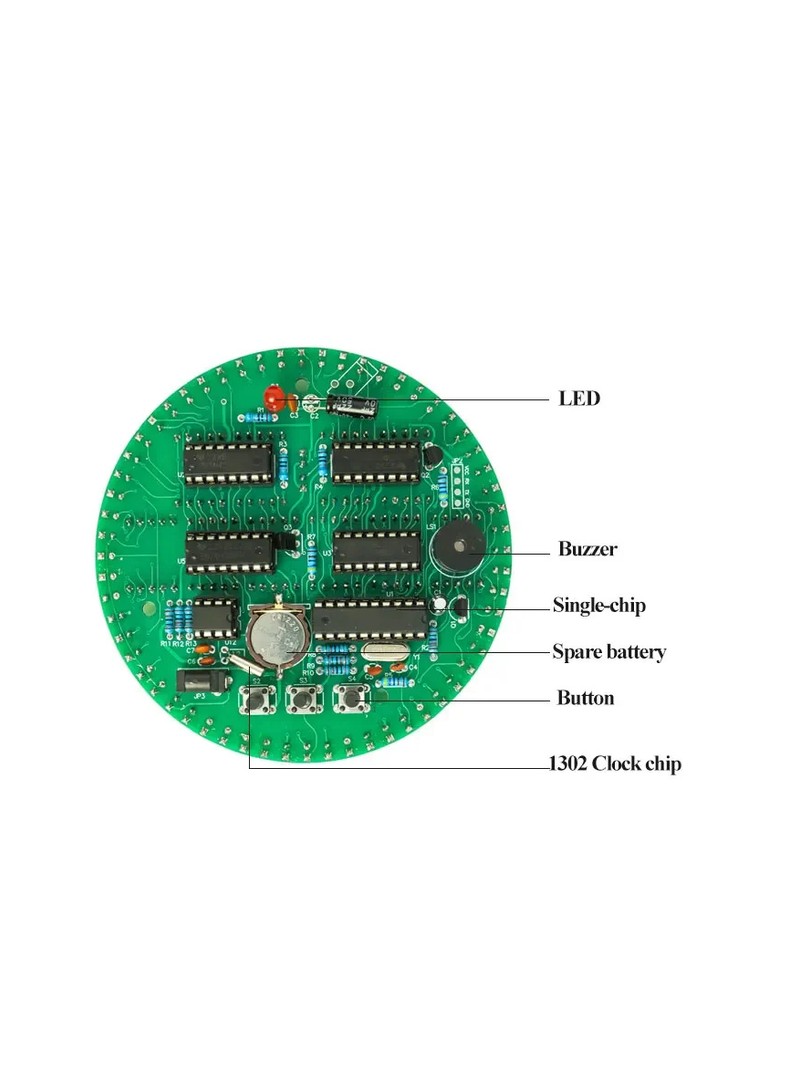

Główne komponenty

• Mikrokontroler STC11F04E: Kontroluje wszystkie funkcje zegara i sekwencjonowanie diod LED, zapewniając niezawodne działanie.
• Układ zegara DS1302: Dedykowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym - utrzymuje dokładny czas nawet podczas przerw w zasilaniu.
• Rejestr przesuwny 74LS595: Wydajnie steruje 60-diodowym pierścieniem sekundowym, zmniejszając liczbę pinów.

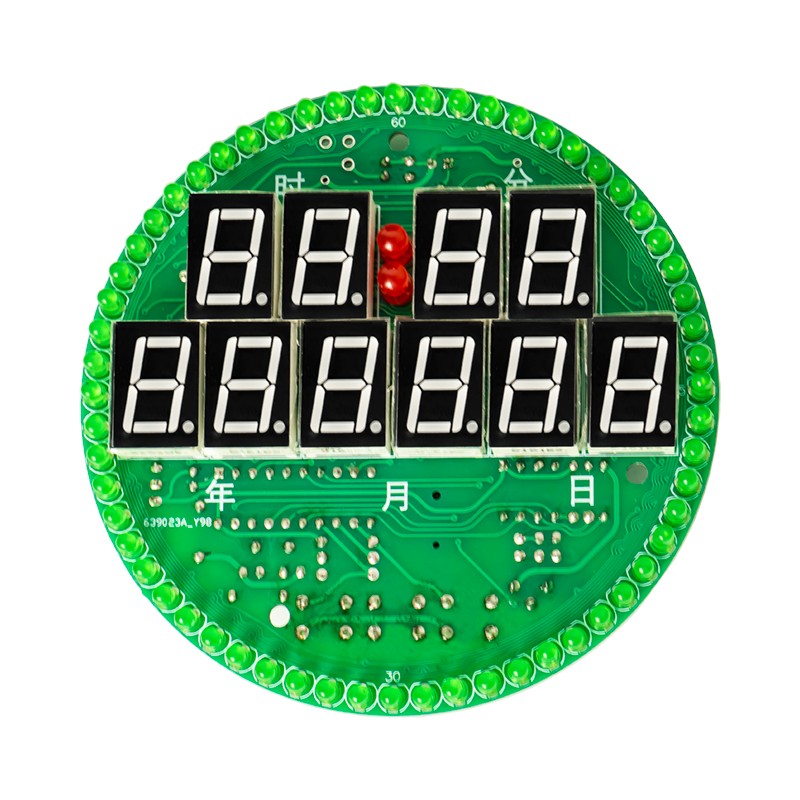

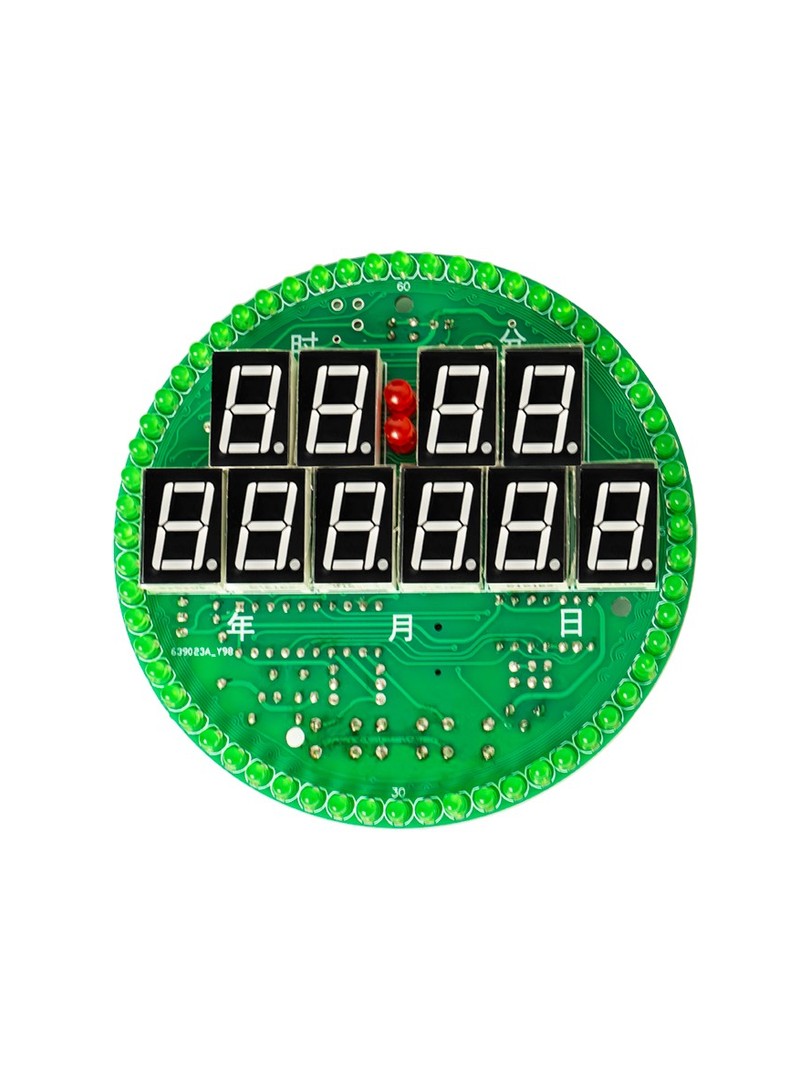

• Przetworniki cyfrowe: Układ wyświetlacza:
  • 2 cyfry w górnym rzędzie po lewej stronie: Godzina
  • Prawy górny rząd 2 cyfry: Minuta
  • Dolny rząd po lewej 2 cyfry: Rok (00-99 = 2000-2099)
  • Środkowy dolny rząd 2 cyfry: Miesiąc
  • Prawy dolny rząd 2 cyfry: Dzień
• 60 diod LED na pierścieniu zewnętrznym: Wskazuje sekundy - diody LED obracają się wokół okręgu, jedno pełne okrążenie = 1 minuta.

Wyświetlacz wizualny

• Wskazanie sekund: 60 diod LED tworzy efekt rotacji - wizualnie wciągający i intuicyjny.
• Efekt oddychania: Po pierwszym włączeniu 2 diody LED na środku wyświetlacza godzinowego i minutowego zaczynają oddychać/migać.
• Czytelny odczyt: Cyfrowe tuby zapewniają łatwy odczyt wszystkich informacji o godzinie/dacie.

Zasilanie i kopia zapasowa

• Zasilanie USB: DC 5V przez kabel USB (port zasilania na pokładzie) - używaj z ładowarkami do telefonów, powerbankami lub komputerami.
• Zasilanie bateryjne: Utrzymuje czas, gdy główne zasilanie jest odłączone - zachowuje ustawienia podczas utraty zasilania.

Programowalność

• Zastrzeżony interfejs pobierania: Użytkownicy mogą pobierać własne programy do mikrokontrolera STC11F04E - doskonałe do nauki i dostosowywania.

Cechy i korzyści

• Unikalny obrotowy wyświetlacz sekund: 60 diod LED wokół zewnętrznego pierścienia - atrakcyjny wizualnie, intuicyjny i hipnotyzujący.
• Kompletne funkcje kalendarza: Rok (2000-2099), miesiąc, dzień, godzina, minuta i wszystkie informacje widoczne jednocześnie.
• Przypomnienie budzika: Ustawianie czasu alarmu z kontrolą włączania/wyłączania - brzęczyk rozbrzmiewa, gdy aktualny czas jest zgodny z czasem alarmu.
• Pamięć wyłączenia: Komórka przycisku utrzymuje działanie DS1302 po odłączeniu zasilania USB - nie ma potrzeby resetowania czasu po utracie zasilania.
• Zasilanie USB: Wygodne zasilanie 5 V przez USB - możliwość użycia z ładowarkami do telefonów, powerbankami, komputerami lub zasilaczami ściennymi USB.
• Programowalny: Zarezerwowany interfejs do pobierania niestandardowych programów - idealny do nauki programowania mikrokontrolerów STC.

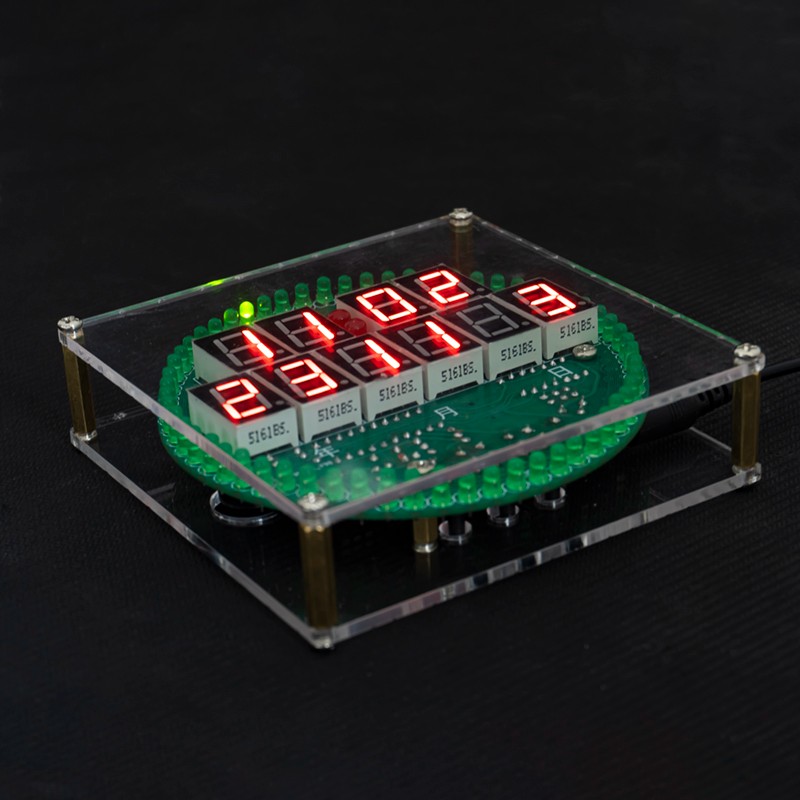

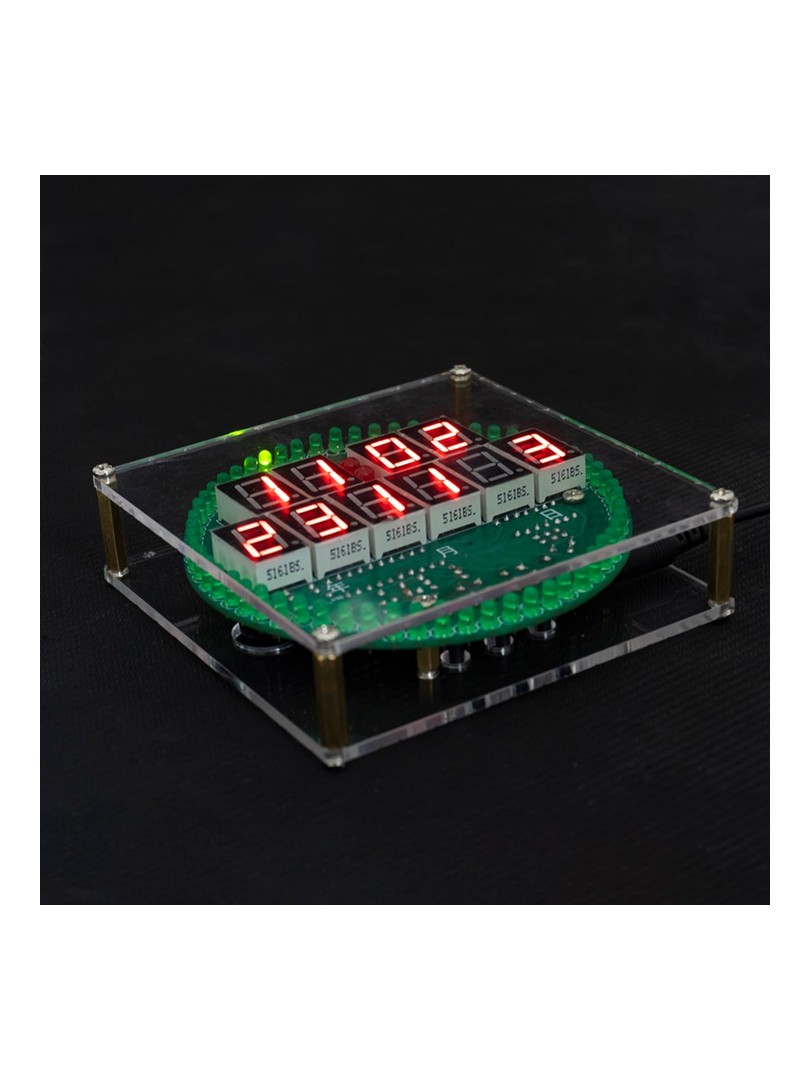

• Akrylowa obudowa w zestawie: Przezroczysta obudowa ochronna prezentuje okrągłą konstrukcję i chroni elektronikę.
• Intuicyjne przyciski sterujące: Przyciski MODE, + i - dla wszystkich ustawień - łatwa nawigacja po menu.
• Animacja LED: Efekt oddychania po włączeniu zasilania i obracające się sekundy dodają wizualnej atrakcyjności i osobowości.
• Wartość edukacyjna: Nauka o mikrokontrolerach, zegarach czasu rzeczywistego, rejestrach przesuwnych, multipleksowaniu diod LED i obsłudze przerwań.
• Integracja komponentów: Łączy STC11F04E, DS1302 i 74LS595 w praktycznej aplikacji.

Podsumowanie instrukcji obsługi

Pierwsze włączenie zasilania

• Dwie centralne diody LED na wyświetlaczu godziny/minuty oddychają/migają.
• Wyświetlacz pokazuje rok/miesiąc/dzień (dolny rząd) i godzinę/minutę (górny rząd).
• 60 zewnętrznych pierścieni LED wskazuje sekundy - obracając się wokół okręgu.

Ustawianie godziny/daty (przycisk MODE)

• Pierwsze naciśnięcie: Rok miga - użyj +/-, aby dostosować (00-99 = 2000-2099)
• 2. naciśnięcie: Miesiąc miga - użyj +/- do regulacji
• 3. naciśnięcie: Miga dzień - użyj +/-, aby wyregulować
• 4. naciśnięcie: Godzina miga - użyj +/- do regulacji
• 5. naciśnięcie: Miga minuta - użyj +/-, aby wyregulować
• 6. naciśnięcie: Wyjście z ustawień - zegar startuje od nowego czasu (reset sekund)

Uwaga: Pierścień LED sekund przestaje się poruszać w trybie ustawień, ale odmierzanie czasu w tle jest kontynuowane.

Ustawianie alarmu

• Na normalnym wyświetlaczu naciśnij raz przycisk +.
• Wyświetlacz pokaże czas alarmu (górny rząd) i stan alarmu (dolna ostatnia cyfra: 0=wyłączony, 1=włączony).
• Naciśnij MODE, aby przełączać między ustawieniami:
  • 1st MODE: Stan alarmu miga - użyj +, aby przełączyć 0/1
  • 2. TRYB: Godzina alarmu miga - użyj +/-, aby dostosować
  • 3. TRYB: Miga minuta alarmu - użyj +/- do regulacji
  • 4. TRYB: Wyjście do wyświetlania alarmu
• Naciśnij + ponownie, aby powrócić do normalnego wyświetlania czasu.

Wyzwalanie alarmu

• Gdy aktualny czas jest zgodny z ustawionym czasem alarmu (i stan alarmu = 1):
• Brzęczyk emituje dźwięk "Di Di Di" przez 1 minutę.
• Naciśnij przycisk -, aby wyciszyć go wcześniej.

Pobieranie programu

• Użyj zarezerwowanego interfejsu pobierania na pokładzie.
• Wybierz użycie zewnętrznego oscylatora kwarcowego lub zegara do pobierania (podłączono zewnętrzny oscylator kwarcowy 12 MHz).

Zawartość opakowania

• 1x główna płytka drukowana (średnica 96 mm, okrągła)
• 1x mikrokontroler STC11F04E (wstępnie zaprogramowany)
• 1x układ scalony zegara czasu rzeczywistego DS1302
• 1x rejestr przesuwny 74LS595
• 60x diody LED (dla pierścienia sekund - okrąg zewnętrzny)
• Cyfrowe wyświetlacze lampowe (wielokrotne - dla czasu/daty)
• 1x bateria guzikowa (do podtrzymania DS1302)
• 3x przyciski (MODE, +, -)
• 1x Brzęczyk (dla alarmu)
• Rezystory, kondensatory, diody i wszystkie niezbędne komponenty
• 1x port/złącze zasilania USB (na pokładzie)
• 1x akrylowe panele obudowy (okrągłe, wycinane laserowo)
• Osprzęt montażowy (śruby, wsporniki)
• Instrukcje montażu

Uwaga: zasilacz USB nie wchodzi w skład zestawu.

Zastosowania

• Projekt zegara DIY: Zbuduj unikalny wizualnie wieczny kalendarz z obrotowym efektem LED.
• Nauka mikrokontrolerów: Zrozumienie programowania STC, zegara czasu rzeczywistego DS1302 i aplikacji rejestru przesuwnego 74LS595.
• Wystrój domu/biura: Stylowy okrągły zegar z obracającym się wyświetlaczem sekund LED.
• Narzędzie edukacyjne: Zapoznanie się z zegarami czasu rzeczywistego, multipleksowaniem LED i taktowaniem sterowanym przerwaniami.
• Projekt na prezent: Złóż i podaruj spersonalizowany zegar, który zachęci do rozmowy.
• Praktyka programowania: Korzystanie z interfejsu pobierania do tworzenia niestandardowego oprogramowania układowego na STC11F04E.
• Ćwiczenia lutownicze: Komponenty przewlekane o umiarkowanym stopniu trudności dla rozwoju umiejętności.
• Budzik nocny: Funkcjonalny alarm z wizualnym wyświetlaczem sekund.

Ważne uwagi

• Status zestawu do samodzielnego montażu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Pierwsze uruchomienie: Normalne działanie - postępuj zgodnie z instrukcjami ustawień dla początkowej konfiguracji.
• Bateria zapasowa: Dołączone ogniwo guzikowe - zachowuje pomiar czasu DS1302 podczas utraty zasilania. Przed użyciem należy usunąć zakładkę izolacyjną.
• Zasilanie: Port zasilania USB na płycie - wymaga źródła zasilania USB (adapter nie jest dołączony).
• Akrylowa obudowa: Zmontować po pomyślnym przetestowaniu w celu ochrony i wykończenia.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Programowalność: Interfejs do pobrania dla zaawansowanych użytkowników - wymagana znajomość programowania mikrokontrolerów STC dla niestandardowego oprogramowania układowego.
• Wyświetlacz sekund: 60 diod LED wskazuje sekundy - jeden pełny obrót = 1 minuta. Podczas ustawiania czasu (cyfrowa lampa miga), diody LED przestają się poruszać, ale sekundy są wyświetlane w tle.
• Działanie alarmu: Brzęczyk emituje dźwięk przez 1 minutę po wyzwoleniu alarmu - naciśnij przycisk -, aby wyciszyć.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod, diod LED i kondensatorów elektrolitycznych.

Dane techniczne

• MCU: STC11F04E (architektura 8051)
• Układ zegara: DS1302 z podtrzymaniem bateryjnym
• Sterownik wyświetlacza: Rejestr przesuwny 74LS595 dla pierścienia LED
• Timekeeping: Rok 2000-2099 z kompensacją roku przestępnego
• Alarm: Pojedynczy alarm z kontrolą włączenia/wyłączenia i brzęczykiem
• Zasilanie: 5V DC przez USB
• Bateria: Bateria guzikowa (w zestawie)
• Interfejs pobierania: Zarezerwowany dla niestandardowego programowania

Podsumowanie

TZ-TJ-56-627-1 Perpetual Calendar LED Rotating Clock DIY Kit oferuje urzekający zwrot w stosunku do tradycyjnych wyświetlaczy czasu. Dzięki okrągłej konstrukcji, 60-diodowemu obrotowemu pierścieniowi sekund, wszechstronnym funkcjom kalendarza i alarmowi, jest on zarówno funkcjonalny, jak i efektowny wizualnie. Dołączona akrylowa obudowa i zasilanie USB sprawiają, że idealnie nadaje się do montażu na biurku lub ścianie. Idealny dla osób uczących się elektroniki, entuzjastów zegarów i każdego, kto chce zbudować zegarek zachęcający do rozmowy.
