Moduł ProRock RFID RC522 to gotowy zestaw do budowy systemów identyfikacji zbliżeniowej w projektach opartych na mikrokontrolerach. Zestaw zawiera moduł czytnika RFID pracującego w standardzie ISO14443A, białą kartę S50 oraz brelok S50, umożliwiając natychmiastowe rozpoczęcie testów i rozwoju aplikacji.

Układ MFRC-522 zapewnia pełną obsługę protokołu komunikacji z transponderami, wykrywanie błędów oraz szyfrowanie CRYPTO1 dla uwierzytelniania kart MIFARE. Komunikacja z mikrokontrolerem odbywa się poprzez interfejs SPI, co upraszcza okablowanie i redukuje zajmowaną powierzchnię na płytce PCB.

Główne cechy

Układ MFRC-522: zintegrowany chiński układ scalony do obsługi komunikacji RFID

Interfejs SPI: szybka komunikacja szeregowa z mikrokontrolerem redukująca liczbę połączeń

Zgodność ISO14443A: obsługa standardowych transponderów MIFARE stosowanych w systemach dostępu

Szyfrowanie CRYPTO1: mechanizm uwierzytelniania dla produktów MIFARE

Tryby niskiego poboru mocy: prąd uśpienia pozwala na pracę bateryjną

Dwukierunkowa transmisja danych: komunikacja z transponderem w obu kierunkach

Dołączone goldpiny: proste i kątowe listwy umożliwiające montaż na płytce stykowej lub lutowanie

Zasada działania

Moduł RFID RC522 generuje pole elektromagnetyczne o częstotliwości trzynastu przecinek pięćdziesiąt sześć megaherca, które zasila pasywne transpondery zbliżone do anteny. Po wykryciu karty lub breloka w zasięgu odczytu układ MFRC-522 inicjuje komunikację zgodnie z protokołem ISO14443A, przeprowadza uwierzytelnianie CRYPTO1 oraz wymienia dane z transponderem. Mikrokontrolerol sterujący odczytuje lub zapisuje informacje poprzez interfejs SPI, otrzymując ramki danych wraz z weryfikacją poprawności transmisji.

Specyfikacja techniczna

Układ scalony: MFRC-522 (RC522, chiński chip)

Częstotliwość pracy: 13.56 MHz

Napięcie zasilania: DC 3.3V

Prąd roboczy: 13–26 mA

Prąd w stanie bezczynności: 10–13 mA

Prąd w trybie uśpienia: < 80 µA

Prąd szczytowy: < 30 mA

Interfejs danych: SPI

Szybkość SPI: maks. 10 Mbit/s

Szybkość transmisji dwukierunkowej: do 424 kbit/s

Obsługiwane karty: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire

Wymiary modułu: 40 mm × 60 mm

Temperatura pracy: −20°C do +80°C

Temperatura przechowywania: −40°C do +85°C

Wilgotność względna: 5% – 95%

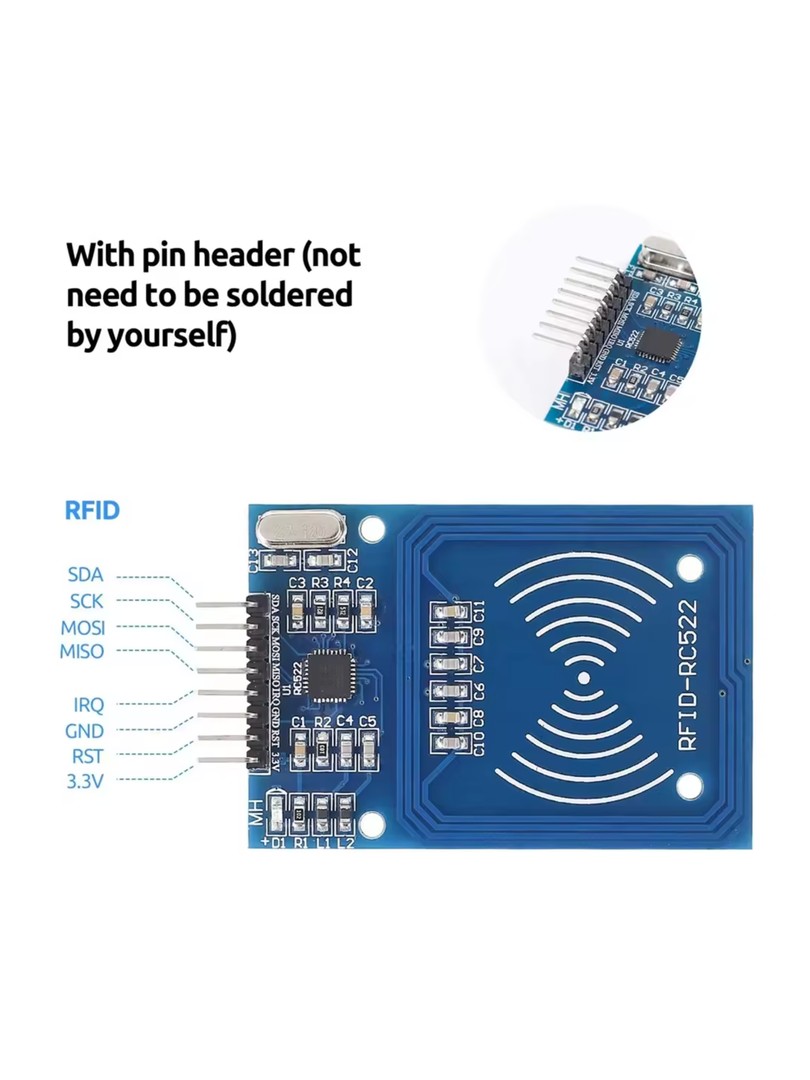

Wyprowadzenia (Pinout)

VCC: wejście zasilania DC 3.3V

RST: reset

GND: masa

MISO: wyjście SPI

MOSI: wejście SPI

SCK: zegar SPI

NSS: wybór slave

IRQ: przerwanie

Uwagi

Moduł pracuje wyłącznie przy napięciu 3.3V.

Komunikacja odbywa się za pomocą interfejsu SPI.

Dołączona karta S50 jest biała i może być trudna do sfotografowania.

Typowe zastosowania

Prototypy systemów kontroli dostępu RFID

Bezprzewodowe systemy identyfikacji

Projekty z Arduino, Raspberry Pi, PIC

Śledzenie i uwierzytelnianie inwentarza

Nauka i eksperymenty z technologią RFID

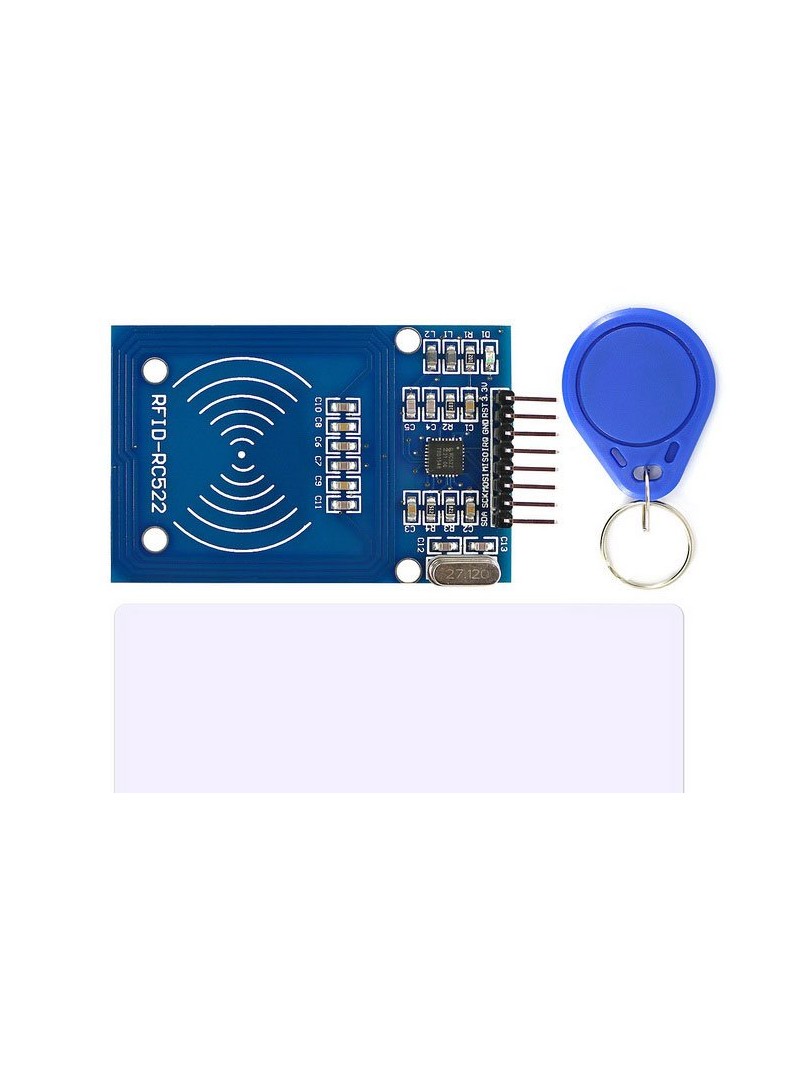

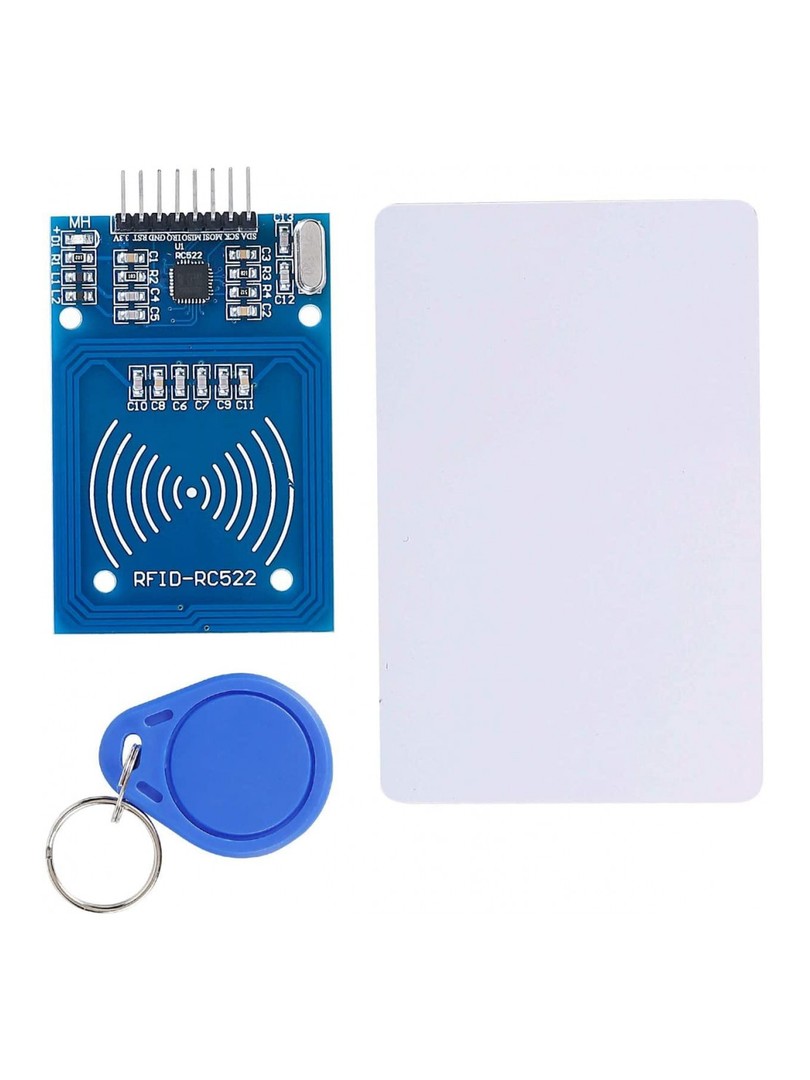

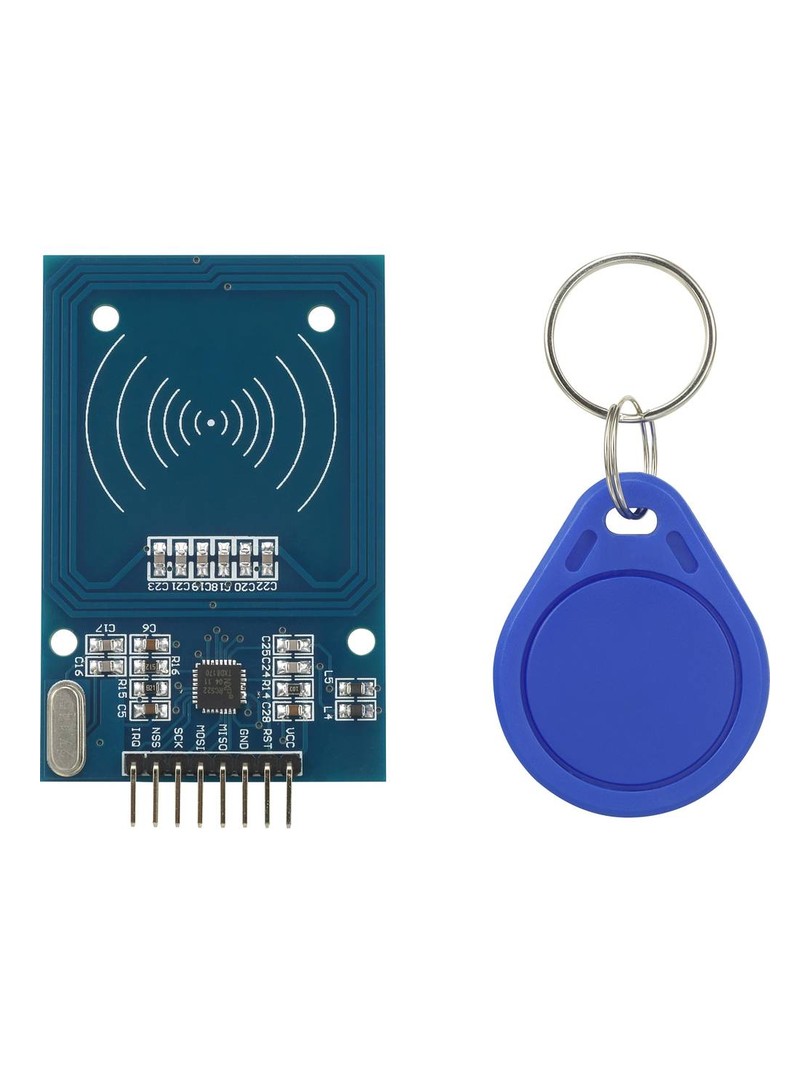

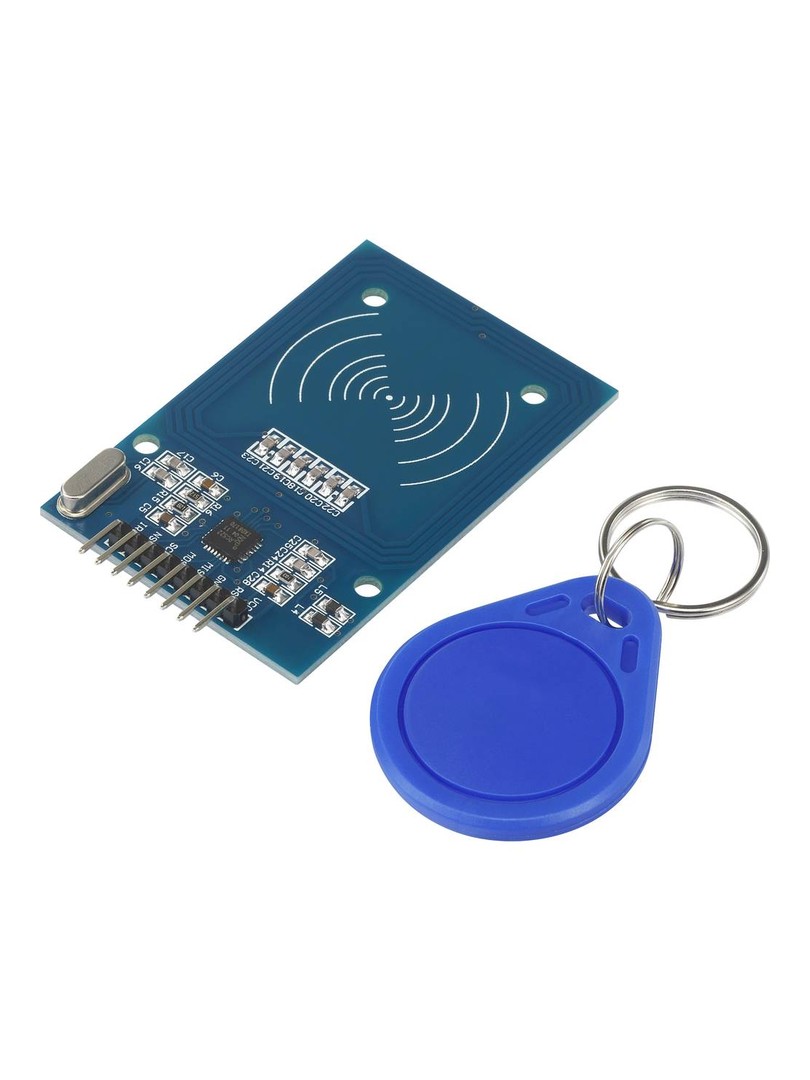

Zawartość zestawu

1 × Moduł RFID-RC522

1 × Karta S50

1 × Brelok S50

1 × Listwa goldpin prosta

1 × Listwa goldpin kątowa

Zestaw ProRock RFID RC522 stanowi praktyczne rozwiązanie startowe dla projektów wymagających zbliżeniowej identyfikacji obiektów. Dołączone transpondery oraz listwy goldpin umożliwiają natychmiastowe wdrożenie modułu w projekcie edukacyjnym lub prototypie urządzenia wbudowanego.
