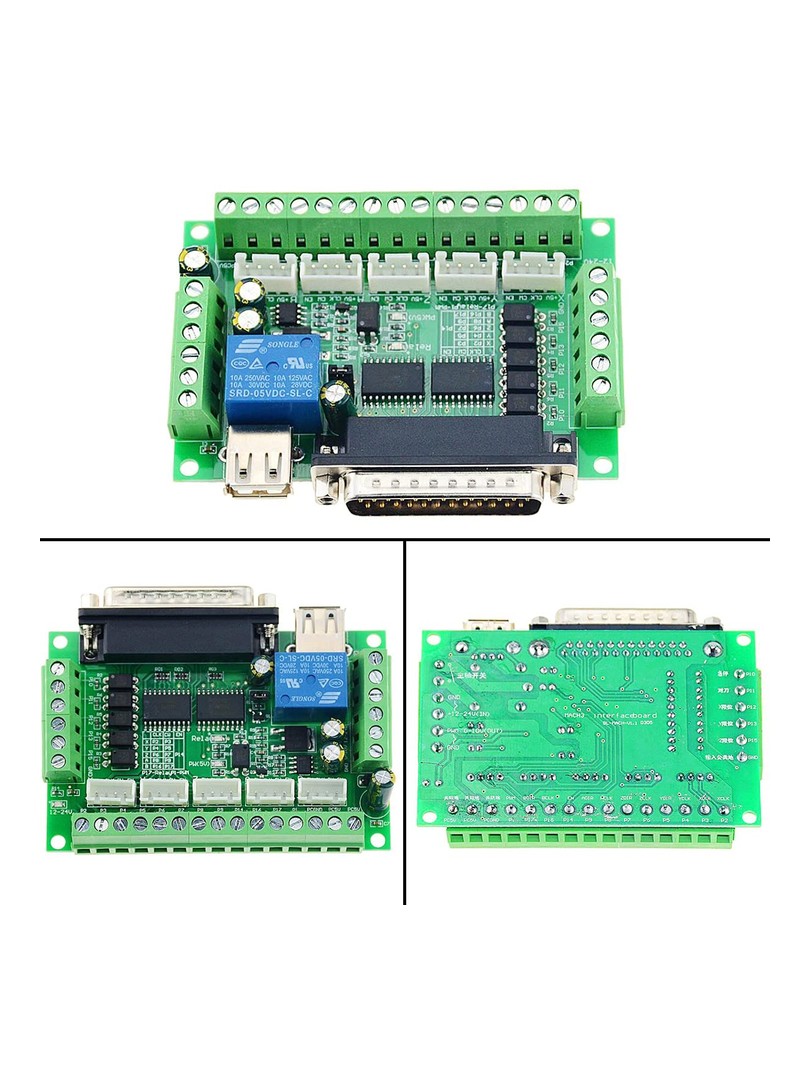

ProRock 5 Axis CNC Interface Adapter Breakout Board to moduł interfejsu przeznaczony dla systemów sterowania obrabiarek CNC opartych na oprogramowaniu MACH3 i porcie równoległym. Płytka umożliwia bezpieczne podłączenie sterowników silników krokowych oraz urządzeń peryferyjnych z wykorzystaniem izolacji optoizolatorowej sygnałów wejściowych.

Moduł rozdziela zasilanie logiki USB od zasilania peryferiów, zapewniając ochronę komputera przed zakłóceniami elektrycznymi występującymi w środowisku przemysłowym. Płytka obsługuje kontrolę do pięciu osi ruchu, zawiera przekaźnik sterujący wrzecionem oraz izolowane wyjście analogowe do regulacji prędkości obrotowej.

Główne cechy

Izolacja optoizolatorowa: wszystkie sygnały wejściowe są izolowane galwanicznie, chroniąc komputer przed przepięciami i zakłóceniami z układu wykonawczego

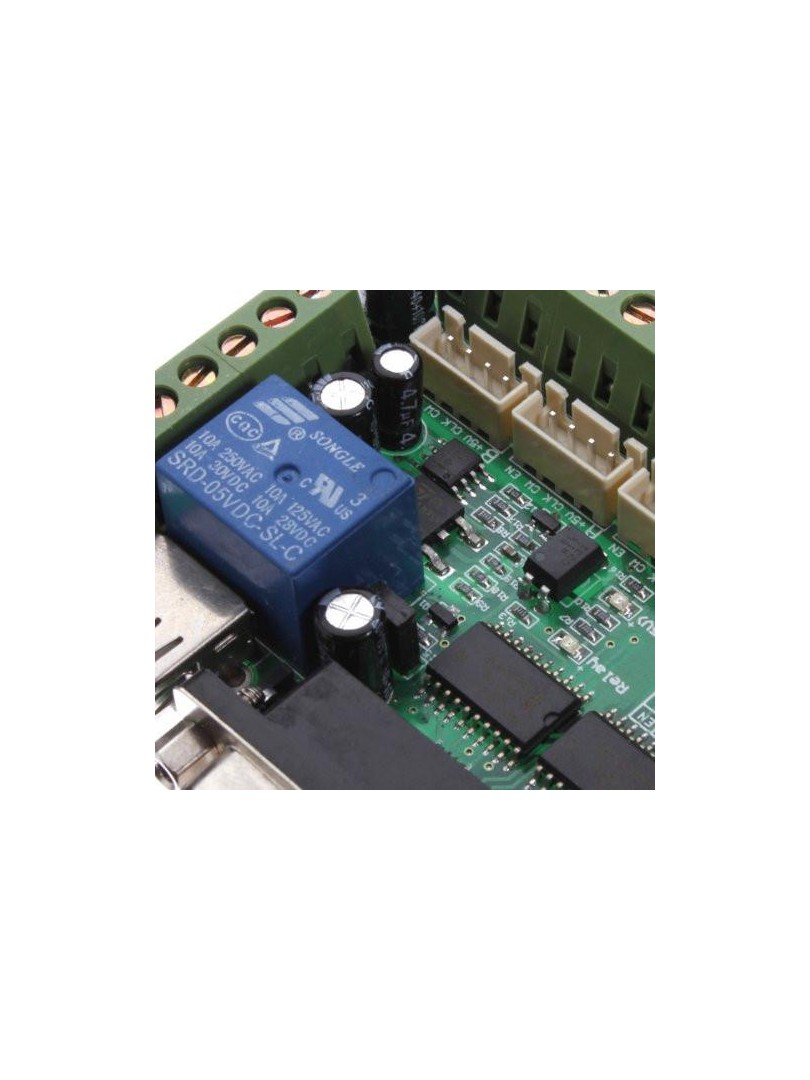

Kontrola wrzeciona: dedykowane wyjście przekaźnikowe do załączania i wyłączania wrzeciona oraz analogowe wyjście do regulacji prędkości obrotowej

Rozdzielenie zasilania: zasilanie logiki USB oddzielone od zasilania peryferiów, zwiększając bezpieczeństwo pracy systemu

Obsługa sygnałów awaryjnych: wejścia dla wyłącznika bezpieczeństwa (E-stop) i czujników krańcowych z izolacją galwaniczną

Kompatybilność z MACH3: pełna zgodność z oprogramowaniem MACH3 oraz innymi programami sterującymi wykorzystującymi port równoległy

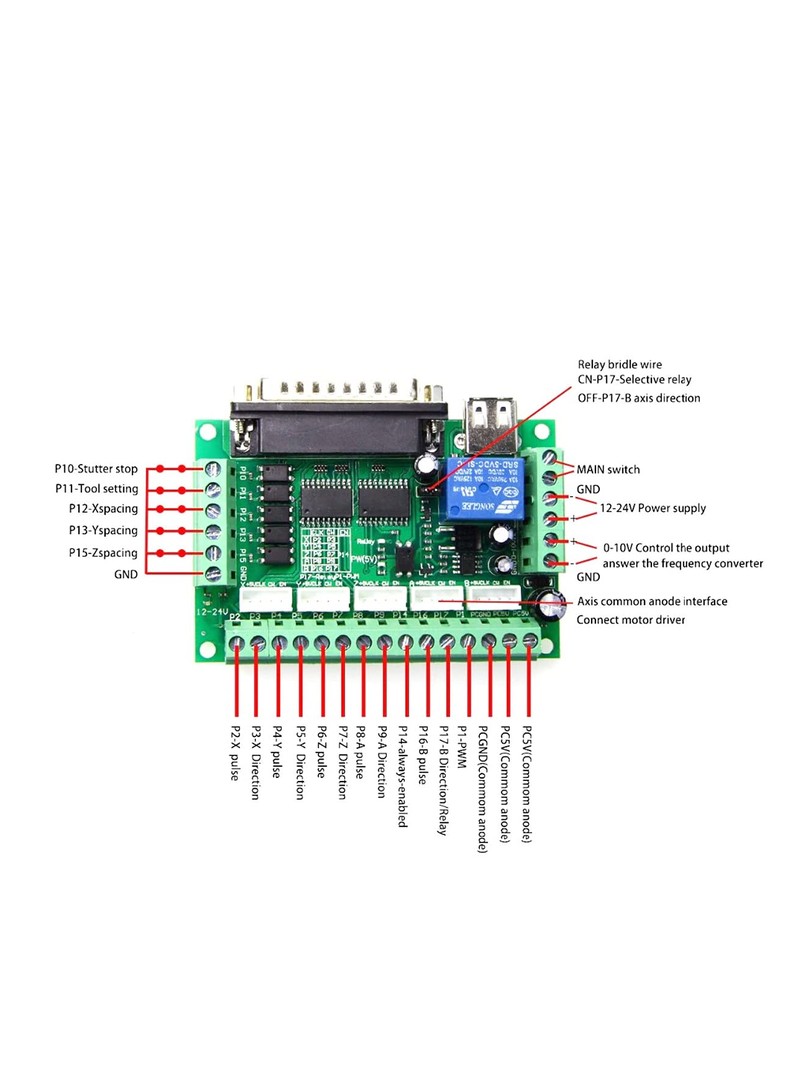

Routing sygnałów równoległych: dostęp do siedemnastu linii sygnałowych portu równoległego umożliwiający kontrolę wielu urządzeń jednocześnie

Elastyczne wejścia logiczne: obsługa sygnałów wspólnej katody i wspólnej anody w standardzie logicznym

Zasada działania

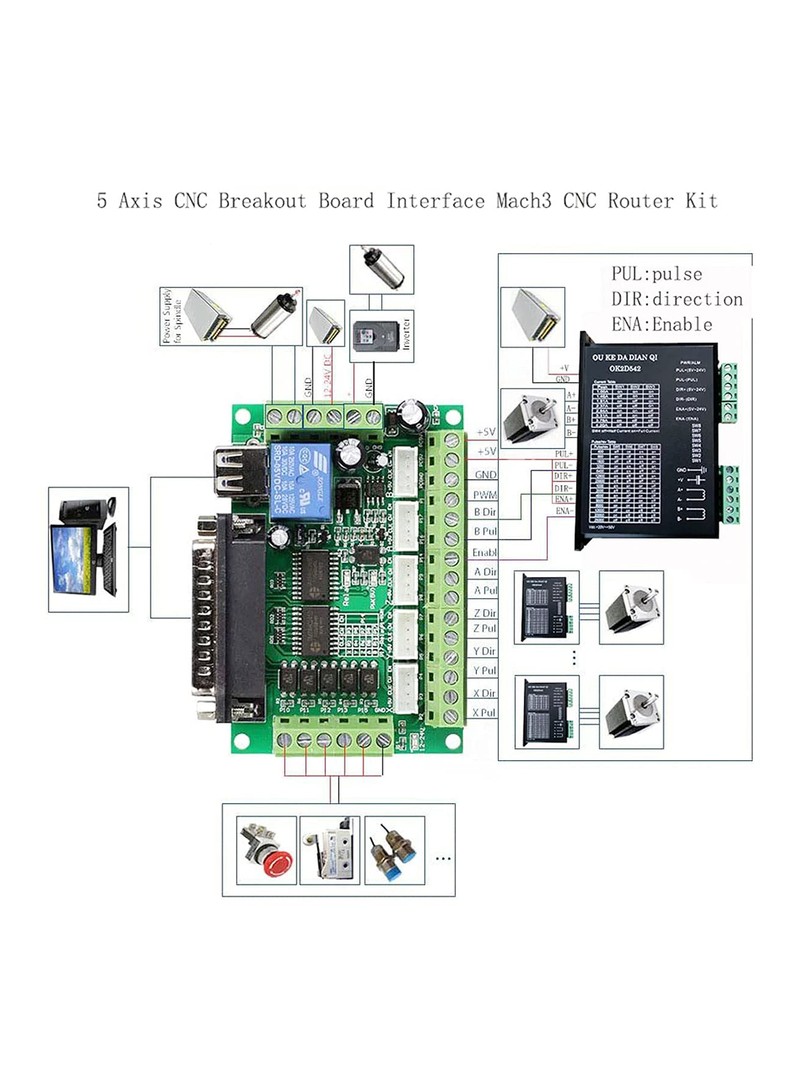

Moduł odbiera sygnały sterujące z komputera przez port równoległy i przekazuje je do sterowników silników krokowych oraz innych urządzeń wykonawczych. Wszystkie sygnały wejściowe przechodzą przez optoizolatory, które fizycznie oddzielają obwody komputera od obwodów mocy. Zasilanie logiki odbywa się przez USB, natomiast zasilanie peryferiów dostarczane jest z osobnego źródła, co eliminuje przepływy prądów zakłócających między układami.

Wyjście analogowe przekształca sygnał PWM z oprogramowania sterującego na napięcie w zakresie 0–10 V, umożliwiając płynną regulację prędkości wrzeciona. Przekaźnik wyjściowy steruje załączaniem i wyłączaniem wrzeciona niezależnie od sygnału analogowego. Wejścia dla wyłącznika bezpieczeństwa oraz czujników krańcowych działają przez izolowane kanały optoizolatorowe, zapewniając natychmiastową reakcję układu w przypadku sytuacji awaryjnej.

Specyfikacja techniczna

Typ modułu: CNC breakout board (interfejs portu równoległego)

Liczba obsługiwanych osi: do 5 osi

Napięcie zasilania peryferiów: DC 12–24 V

Poziom logiczny: 5 V

Wyjście analogowe: 0–10 V (izolacja optoizolatorowa)

Liczba sygnałów portu równoległego: 17 linii

Ochrona odwrotnej polaryzacji: obsługiwana

Uwagi

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Port USB służy wyłącznie do zasilania logiki modułu; sygnały sterujące przesyłane są przez port równoległy komputera.

Zasilanie peryferiów musi być dostarczone z osobnego źródła w obsługiwanym zakresie napięć.

Zalecane jest zastosowanie właściwego uziemienia i ekranowania instalacji CNC w celu minimalizacji zakłóceń elektromagnetycznych.

Typowe zastosowania

Frezarki CNC i obrabiarki sterowane numerycznie

Systemy kontroli pięcioosiowej dla silników krokowych

Projekty automatyki DIY oparte na sterowniku CNC

Układy sterowania ruchem z oprogramowaniem MACH3

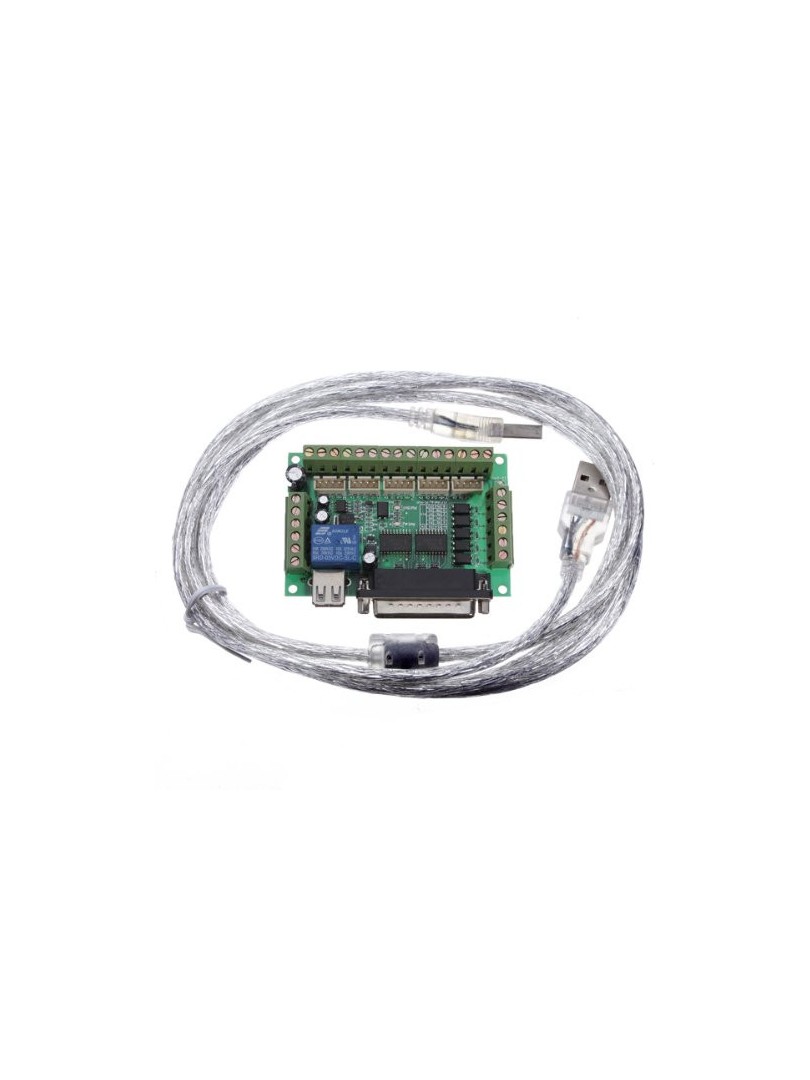

Zawartość zestawu

1 × ProRock 5 Axis CNC Interface Adapter Breakout Board

1 × kabel USB

ProRock 5 Axis CNC Breakout Board zapewnia bezpieczny, elastyczny i techniczny interfejs sygnałów CNC z ochroną optoizolatorową oraz pełną kompatybilnością z MACH3, odpowiedni zarówno dla konstruktorów DIY, jak i rozbudowanych zastosowań w obróbce CNC.
