Sterownik silnika krokowego ProRock TB6600 to techniczny jednoosiowy moduł przeznaczony do dokładny sterowania silnikami krokowymi średniej i dużej mocy w aplikacjach CNC i automatyce przemysłowej. Ulepszona wersja układu TB6600 zapewnia wyższą rozdzielczość mikrokrokowania oraz stałe pracę w wymagających środowiskach produkcyjnych.

Architektura bipolarna z mostkiem H i stałym prądem gwarantuje płynny ruch, zredukowane wibracje oraz działający moment obrotowy. Wszystkie sygnały sterujące są izolowane optycznie, co zapewnia wysoką odporność na zakłócenia oraz bezpieczną integrację z kontrolerami CNC takimi jak Mach3 oraz innymi systemami TTL.

Główne cechy

Ulepszona konstrukcja TB6600: wyższa rozdzielczość mikrokrokowania zapewniająca płynniejszy ruch silnika

Sterowanie jednoosiowe: dedykowany sterownik dla jednego silnika krokowego w systemach CNC

Zestaw napięcia: kompatybilność z popularnymi zasilaczami stosowanymi w maszynach CNC

Izolacja optyczna wejść: wysoka odporność na zakłócenia i działający wykrywanie impulsów sterujących

Mikrokrokowanie: wybór wielu trybów podziału kroku za pomocą przełączników DIP

Automatyczne zarządzanie prądem: oszczędzanie energii przez redukcję prądu w stanie bezczynności

Przeznaczony ochrona: zabezpieczenia termiczne, nadprądowe oraz przeciwko zbyt niskiemu napięciu

Przemysłowa obudowa: półzamknięta metalowa konstrukcja zapewniająca z tworzywa i odprowadzanie ciepła

Zasada działania

Sterownik wykorzystuje bipolarną architekturę mostka H ze stałym prądem do dokładny zasilania dwufazowych silników krokowych. Sygnały sterujące typu Pulse i Direction są izolowane optycznie, co eliminuje wpływ zakłóceń elektrycznych na prawidłową pracę układu. Użytkownik wybiera tryb mikrokrokowania oraz wartość prądu wyjściowego za pomocą przełączników DIP znajdujących się na płytce. Sterownik automatycznie redukuje prąd w czasie bezczynności silnika, zmniejszając zużycie energii oraz nagrzewanie. Wbudowane zabezpieczenia monitorują temperaturę, prąd oraz napięcie zasilania, chroniąc sterownik i silnik przed uszkodzeniem.

Specyfikacja techniczna

Typ sterownika: bipolarny (stały prąd)

Napięcie zasilania: 9–42 V DC (zalecane 12–24 V)

Prąd wyjściowy: 0,5–4,0 A (wybieralny)

Prąd szczytowy: do 4,0 A

Interfejs sterujący: Pulse/Direction (kompatybilny z TTL)

Napięcie sygnału wejściowego: 3,3–24 V

Rozdzielczość mikrokrokowania: pełny krok, 1/2, 1/4, 1/8, 1/16, 1/32

Liczba faz: 2-fazowy / 4-fazowy

Podłączenie silnika: 4-przewodowe, 6-przewodowe, 8-przewodowe

Obsługiwane rozmiary silników: 42 mm / 57 mm / 86 mm (NEMA 17/23/34)

Zabezpieczenia: nadtemperaturowe (TSD), nadprądowe (ISD), przeciw niedoprężeniu (UVLO)

Wilgotność robocza: 40–90% RH

Uwagi

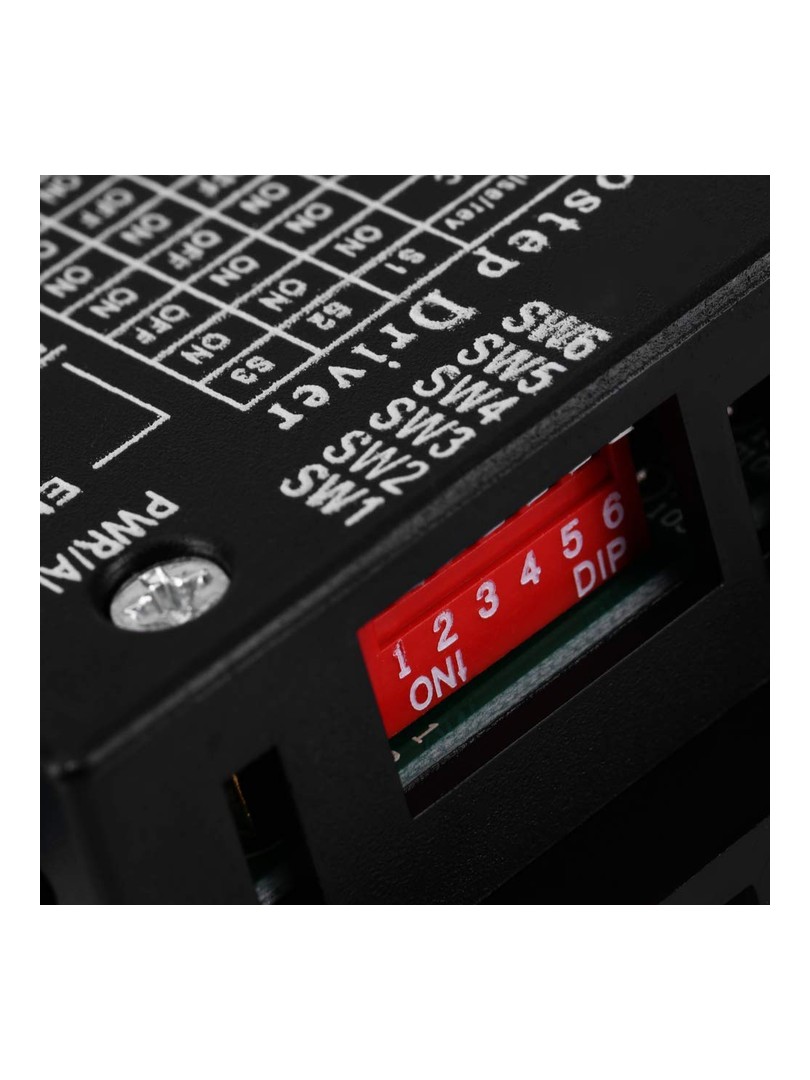

Wartość prądu wyjściowego oraz tryb mikrokrokowania należy ustawić przełącznikami DIP przed włączeniem zasilania.

Podczas pracy ze zbliżonym do maksymalnego prądem należy zapewnić odpowiednie chłodzenie sterownika.

W instalacjach CNC zaleca się stosowanie odpowiedniego ekranowania przewodów oraz prawidłowego uziemienia.

Typowe zastosowania

Frezarki CNC i maszyny do obróbki skrawaniem

Grawerki, systemy znakowania i wycinania

Laserowe systemy grawerowania i plotowania

Urządzenia automatyki i systemy pozycjonowania

Zawartość zestawu

1 × ProRock TB6600 Sterownik Silnika Krokowego (wersja ulepszona)

Sterownik ProRock TB6600 zapewnia dokładny sterowanie ruchem, wysoką odporność na zakłócenia oraz elastyczną konfigurację, stanowiąc działający rozwiązanie dla systemów CNC i automatyki wykorzystujących silniki krokowe o rozmiarach czterdzieści dwa, pięćdziesiąt siedem oraz osiemdziesiąt sześć milimetrów.
