ProRock Arduino Mega 2560 171 Komponentów Elektronika, Robotyka

Zestaw startowy ProRock Arduino Mega 2560 - 171 komponentów do nauki elektroniki i robotyki

Mega 2560 (ATmega2560) | CH340G | 830-punktowa płytka stykowa | wyświetlacz LCD1602 z I²C | silnik krokowy + serwo SG90 | czujnik ultradźwiękowy | matryca LED 8×8 | wyświetlacz 7-segmentowy | moduł przekaźnika | 65 przewodów połączeniowych

Zestaw startowy ProRock Mega 2560 to gotowy pakiet do nauki programowania mikrokontrolerów, prototypowania projektów elektronicznych oraz budowy robotów. W skład zestawu wchodzi kontroler kompatybilny z Mega 2560 oferujący rozszerzoną liczbę wyprowadzeń wejścia-wyjścia, co umożliwia realizację bardziej złożonych projektów wymagających jednoczesnego sterowania wieloma modułami. Zestaw zawiera czujniki, wyświetlacze, silniki, moduły sterowników oraz podstawowe komponenty elektroniczne niezbędne do tworzenia projektów od poziomu podstawowego do zaawansowanego.

Komponenty są wielokrotnego użytku i można je łączyć w różne konfiguracje, co umożliwia stopniowe przechodzenie od prostych eksperymentów ze świeceniem diod LED przez obsługę czujników i wyświetlaczy aż po rozbudowane projekty automatyki i robotyki mobilnej. Zestaw przeznaczony jest dla osób rozpoczynających naukę elektroniki, studentów, entuzjastów robotyki oraz do zastosowań edukacyjnych w ramach zajęć laboratoryjnych i projektów STEM.

Główne cechy

• Kontroler Mega 2560: rozszerzona liczba cyfrowych i analogowych wyprowadzeń GPIO umożliwia podłączenie wielu modułów jednocześnie
• Interfejs CH340G: konwerter USB-UART zapewnia komunikację z komputerem
• Obejmujący asortyment sensorów: zestaw zawiera czujniki odległości, temperatury, dźwięku, światła oraz płomienia do realizacji projektów pomiarowych
• Moduły sterowania ruchem: silnik krokowy z płytką sterownika, silnik DC oraz serwomechanizm SG90 umożliwiają budowę projektów z elementami mechanicznymi
• Wyświetlacze i wskaźniki: moduł LCD1602 z adapterem I²C, wyświetlacze 7-segmentowe oraz matryca LED 8×8 służą do wizualizacji danych
• Komponenty do prototypowania: płytka stykowa, przewody połączeniowe oraz zestaw rezystorów i diod LED ułatwiają szybkie testowanie układów bez lutowania
• Moduły rozszerzające: sterownik MAX7219, rejestry przesuwne 74HC595 oraz płytka prototypowa pozwalają na rozbudowę projektów o dodatkowe funkcje

Specyfikacja techniczna

• Mikrokontroler: ATmega2560
• Konwerter USB-UART: CH340G
• Środowisko programowania: Arduino IDE
• Wyświetlacz LCD: LCD1602 z adapterem I²C
• Matryca LED: 8×8 punktów
• Wyświetlacze 7-segmentowe: 4-cyfrowy + 2 × 1-cyfrowy
• Serwomechanizm: SG90
• Płytka stykowa: 830 punktów stykowych
• Przewody jumper do płytki: 65 sztuk
• Przewody Dupont: 20 sztuk
• Diody LED czerwone: 10 sztuk
• Diody LED zielone: 10 sztuk
• Diody LED żółte: 10 sztuk
• Diody LED białe: 6 sztuk
• Przyciski: 10 sztuk
• Potencjometry: 10 kΩ + 5 kΩ
• Klawiatura matrycowa: 4×4
• Sterownik matrycy: MAX7219
• Rejestr przesuwny: 74HC595

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.
• Zestaw nie zawiera baterii ani akumulatorów.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.
• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.
• Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

• Nauka programowania mikrokontrolerów od poziomu podstawowego do zaawansowanego
• Budowa robotów mobilnych i systemów automatyki
• Projekty z wykorzystaniem czujników i akwizycji danych
• Prototypowanie rozwiązań inżynierskich
• Edukacja techniczna w ramach programów STEM i STEAM

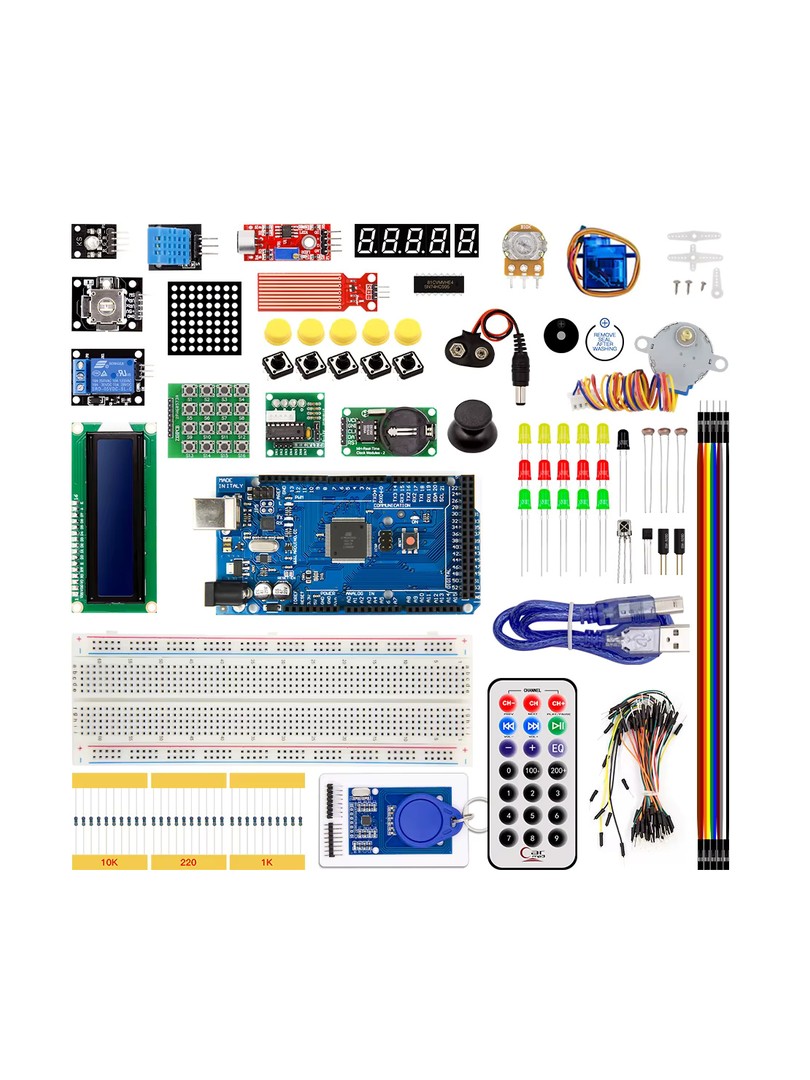

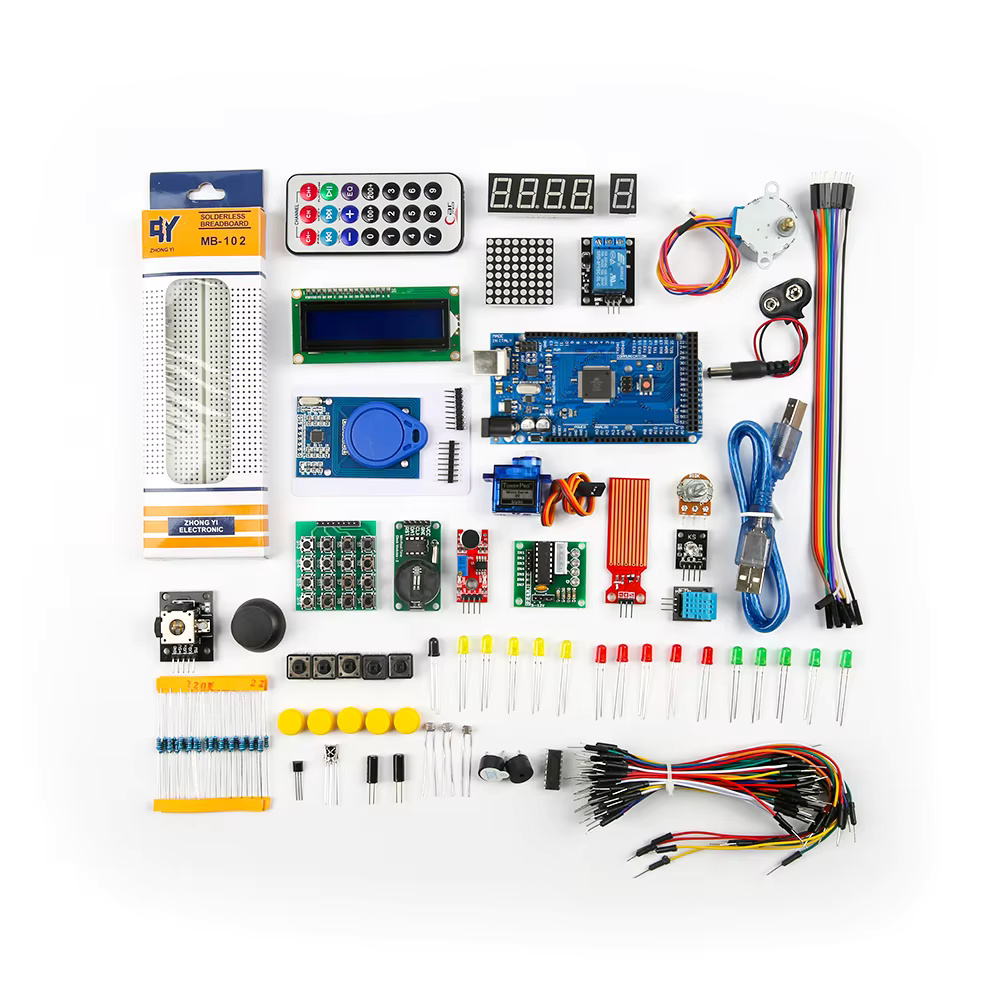

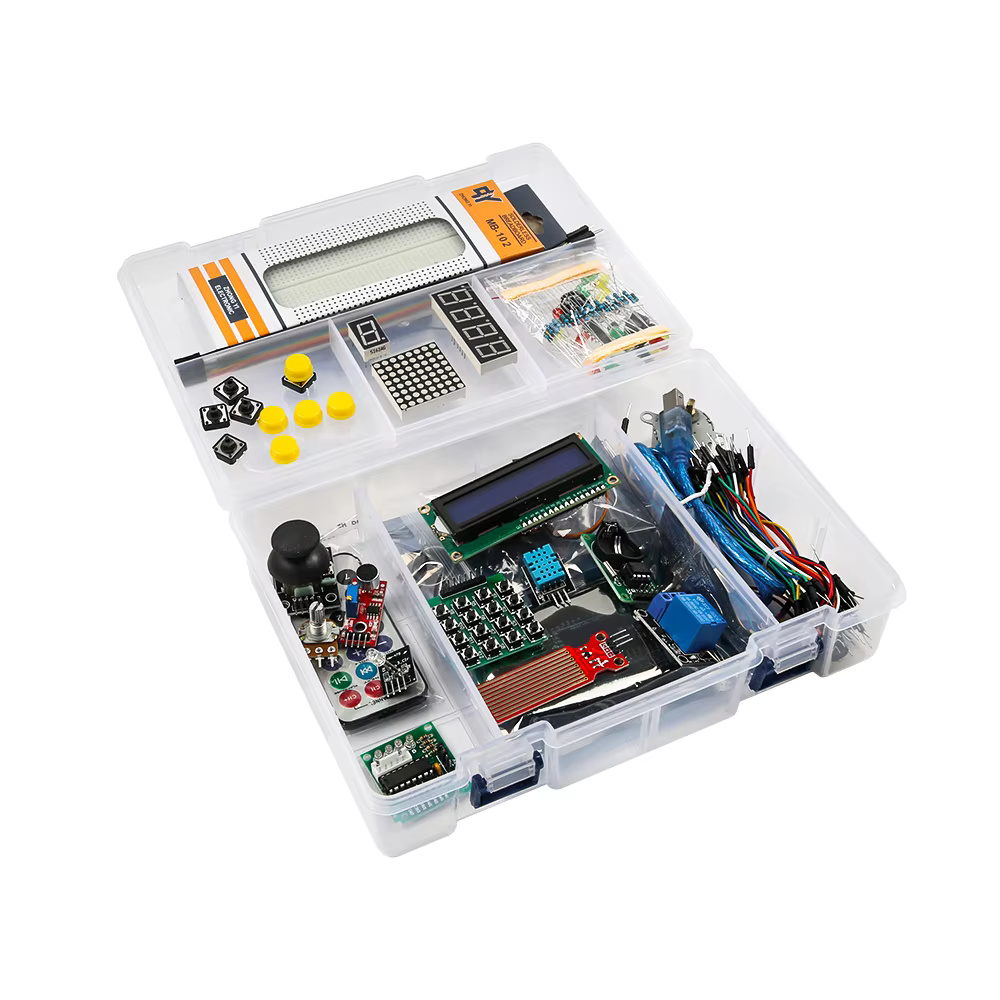

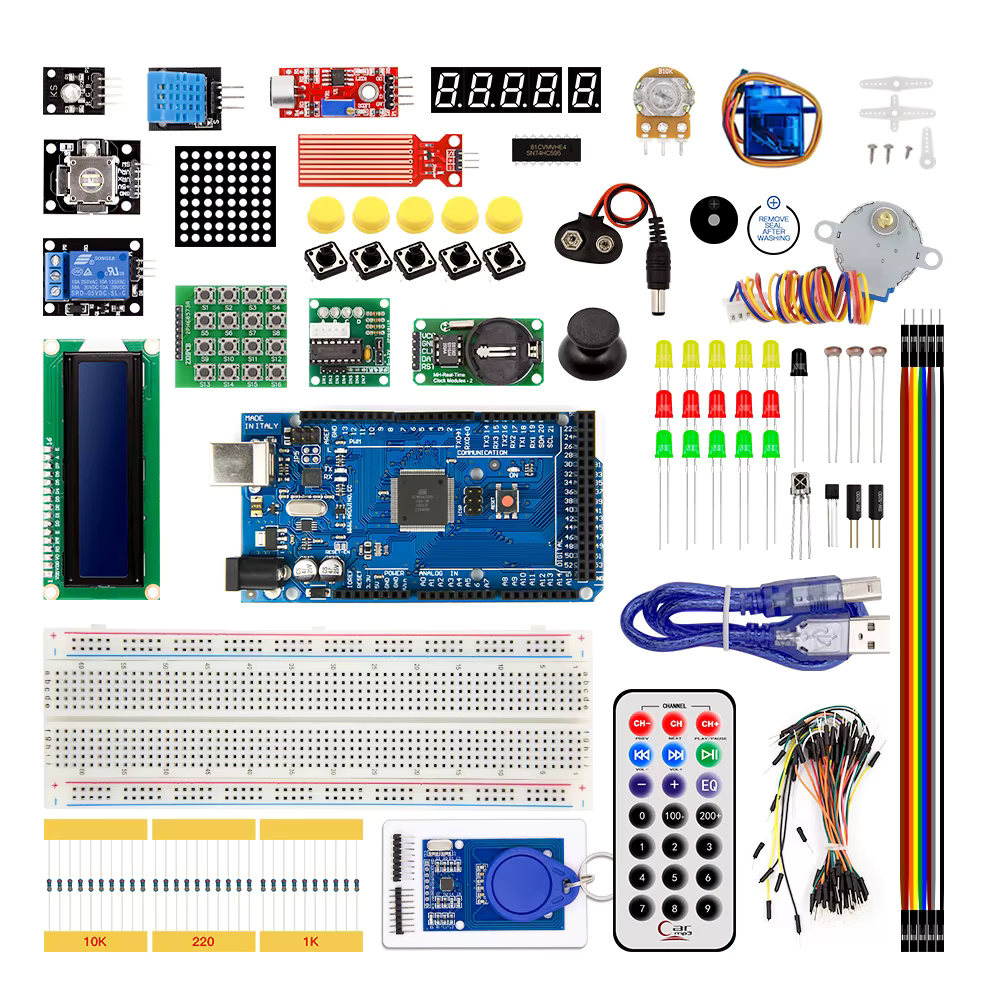

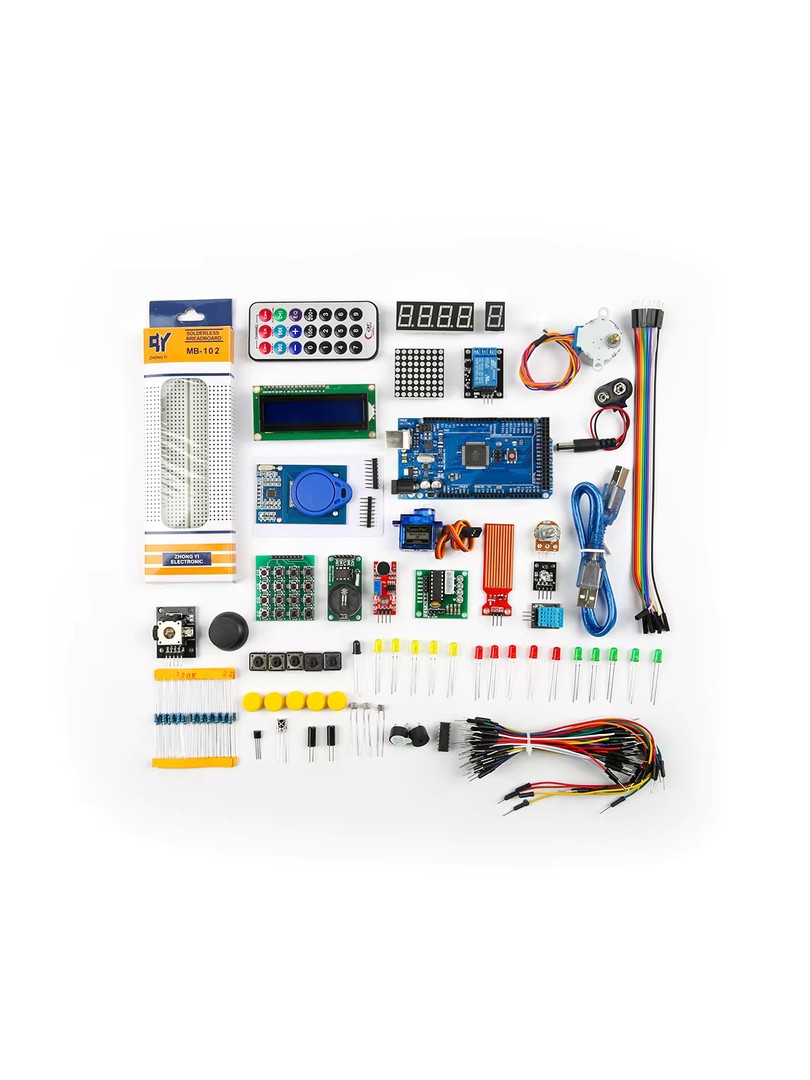

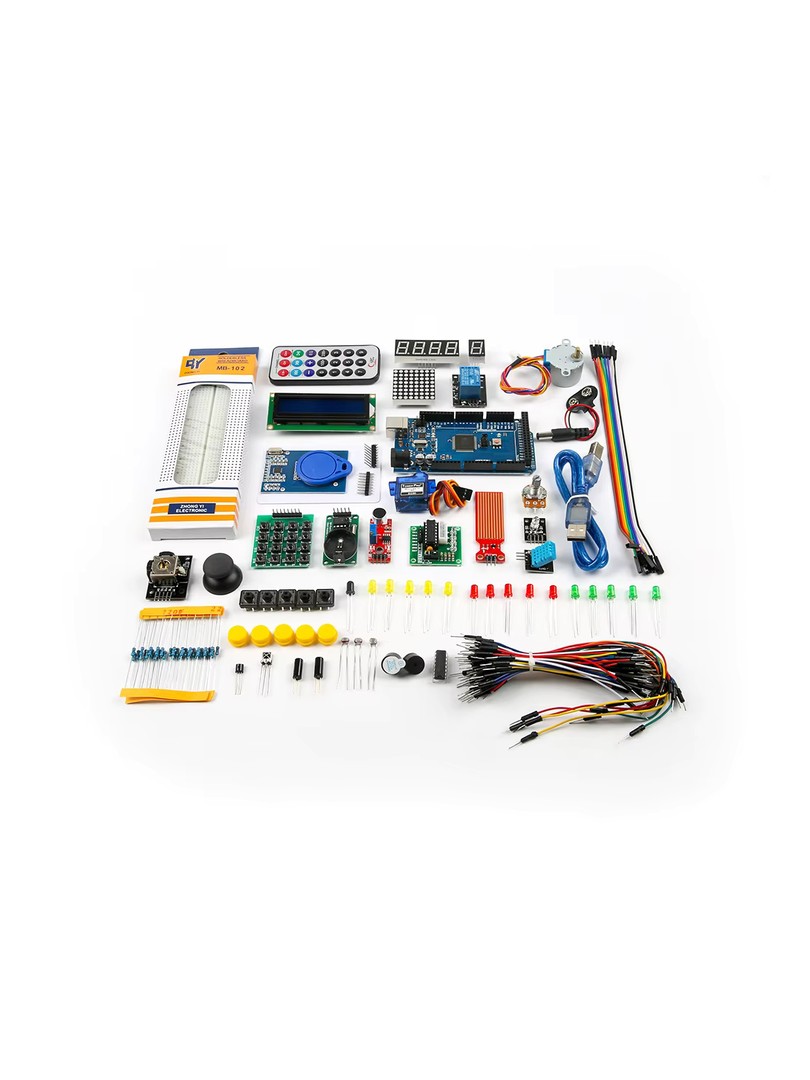

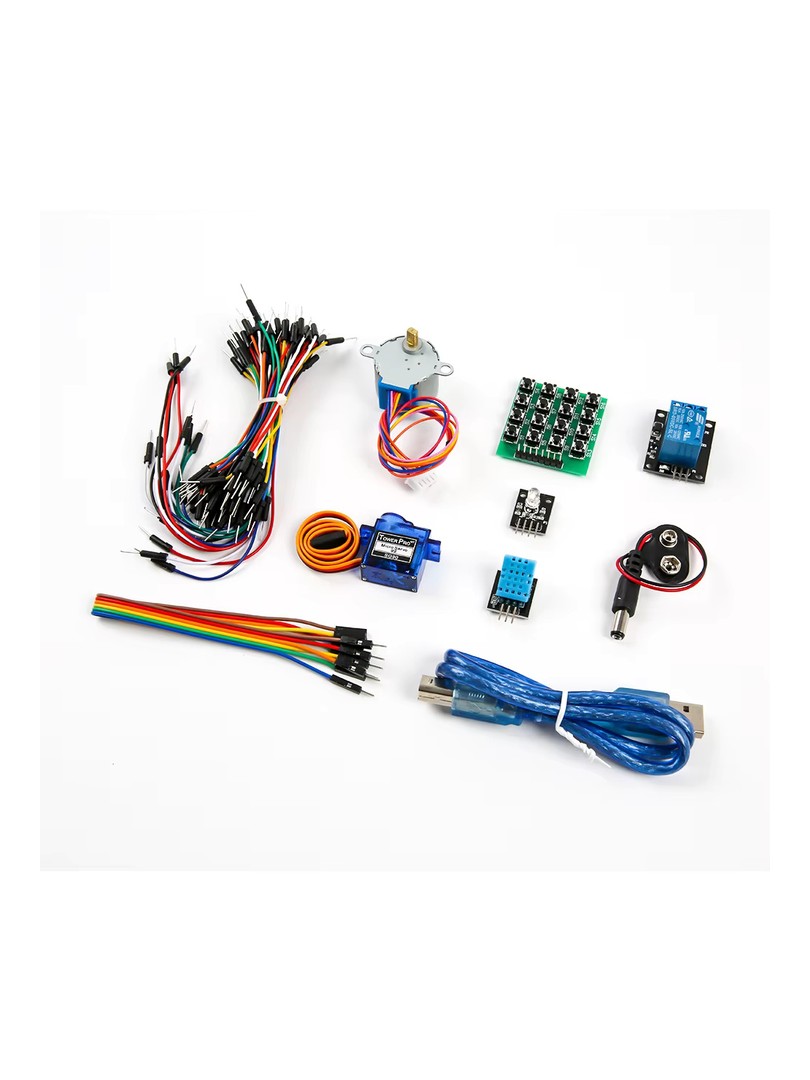

Zawartość zestawu

• 1 × płytka kontrolera Mega 2560 kompatybilna
• 1 × wyświetlacz LCD1602
• 1 × moduł adaptera I²C do LCD1602
• 1 × wyświetlacz 7-segmentowy 4-cyfrowy
• 2 × wyświetlacz 7-segmentowy 1-cyfrowy
• 1 × matryca LED 8×8
• 1 × silnik krokowy
• 1 × płytka sterownika silnika krokowego
• 1 × silnik DC
• 1 × serwomechanizm SG90
• 1 × czujnik ultradźwiękowy odległości
• 1 × moduł odbiornika podczerwieni
• 1 × pilot podczerwieni
• 1 × moduł czujnika płomienia
• 1 × czujnik temperatury LM35
• 1 × czujnik przechyłu (kulkowy)
• 1 × fotorezystor (czujnik światła)
• 1 × moduł detekcji dźwięku
• 1 × brzęczyk aktywny
• 1 × brzęczyk pasywny
• 1 × moduł przekaźnika jednoprzewodowy
• 1 × przełącznik kołyskowy
• 1 × moduł/IC sterownika MAX7219
• 1 × układ scalony rejestru przesuwnego 74HC595
• 1 × płytka prototypowa rozszerzeniowa
• 10 × przycisk taktowy
• 1 × klawiatura matrycowa 4×4
• 1 × potencjometr 10 kΩ
• 1 × potencjometr 5 kΩ
• 10 × dioda LED czerwona
• 10 × dioda LED zielona
• 10 × dioda LED żółta
• 6 × dioda LED biała
• 1 × zestaw rezystorów
• 1 × płytka stykowa 830-punktowa
• 65 × przewód połączeniowy do płytki stykowej
• 20 × przewód Dupont
• 1 × koszyk na baterie
• 1 × zestaw listwek goldpin

Zestaw
