FNIRSI LCR-ST2 Standart 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge

FNIRSI LCR-ST2 Standardowy miernik LCR ESR 100K

Cyfrowy miernik LCR/ESR 2 w 1 (100Hz-100kHz, inteligentne sortowanie, pomiar ±30V)

FNIRSI LCR-ST2 Standard to kompaktowy, wieloczęstotliwościowy miernik LCR/ESR przeznaczony do szybkiego i precyzyjnego testowania komponentów SMD. Łączy w sobie bardzo dokładny mostek cyfrowy, automatyczne rozpoznawanie komponentów, pomiar ESR i automatycznie obracany wyświetlacz HD o przekątnej 1,47 cala w lekkiej obudowie przypominającej pincetę. Wersja Standard zawiera podstawową funkcjonalność LCR-ST2 i pincetę SMD - idealną do naprawy elektroniki, diagnostyki i sortowania komponentów.

Kluczowe cechy (wersja standardowa)

• Testowanie 2 w 1: Pomiar pincetą SMD + bezpośrednie kontakty sondy.
• Tryb wieloczęstotliwościowy: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz.
• Regulowane napięcie testowe: 0,1V / 0,3V / 0,6V / 1,0V RMS.

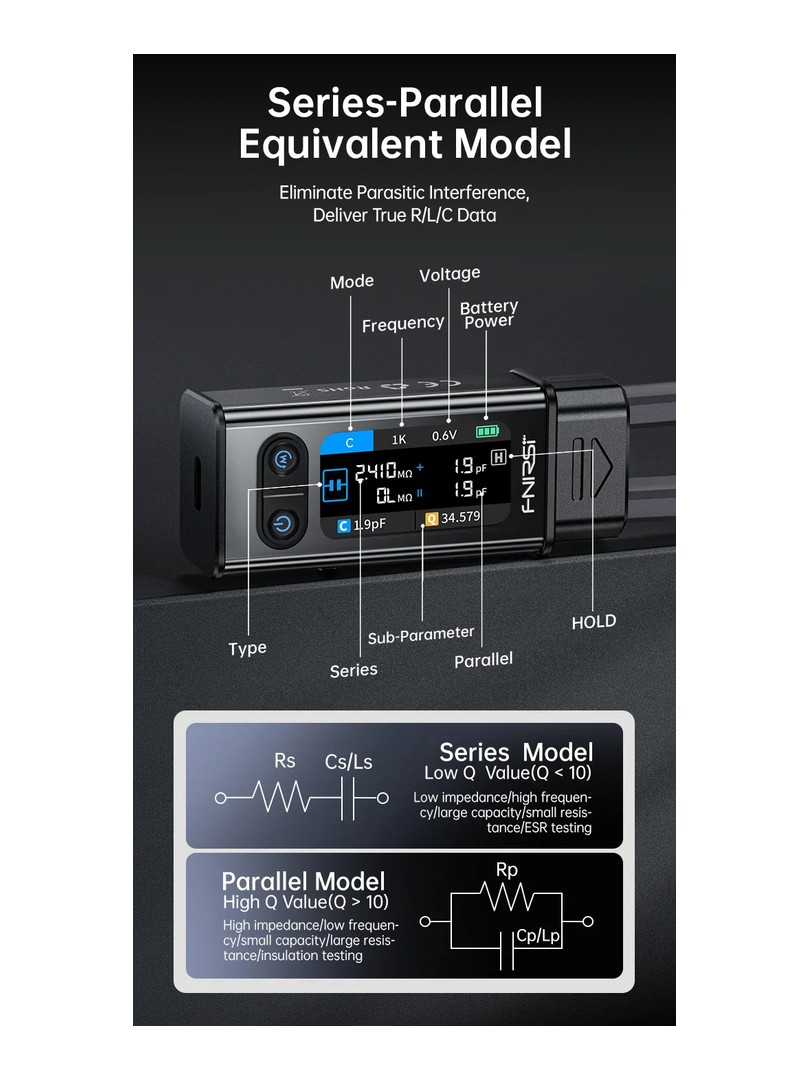

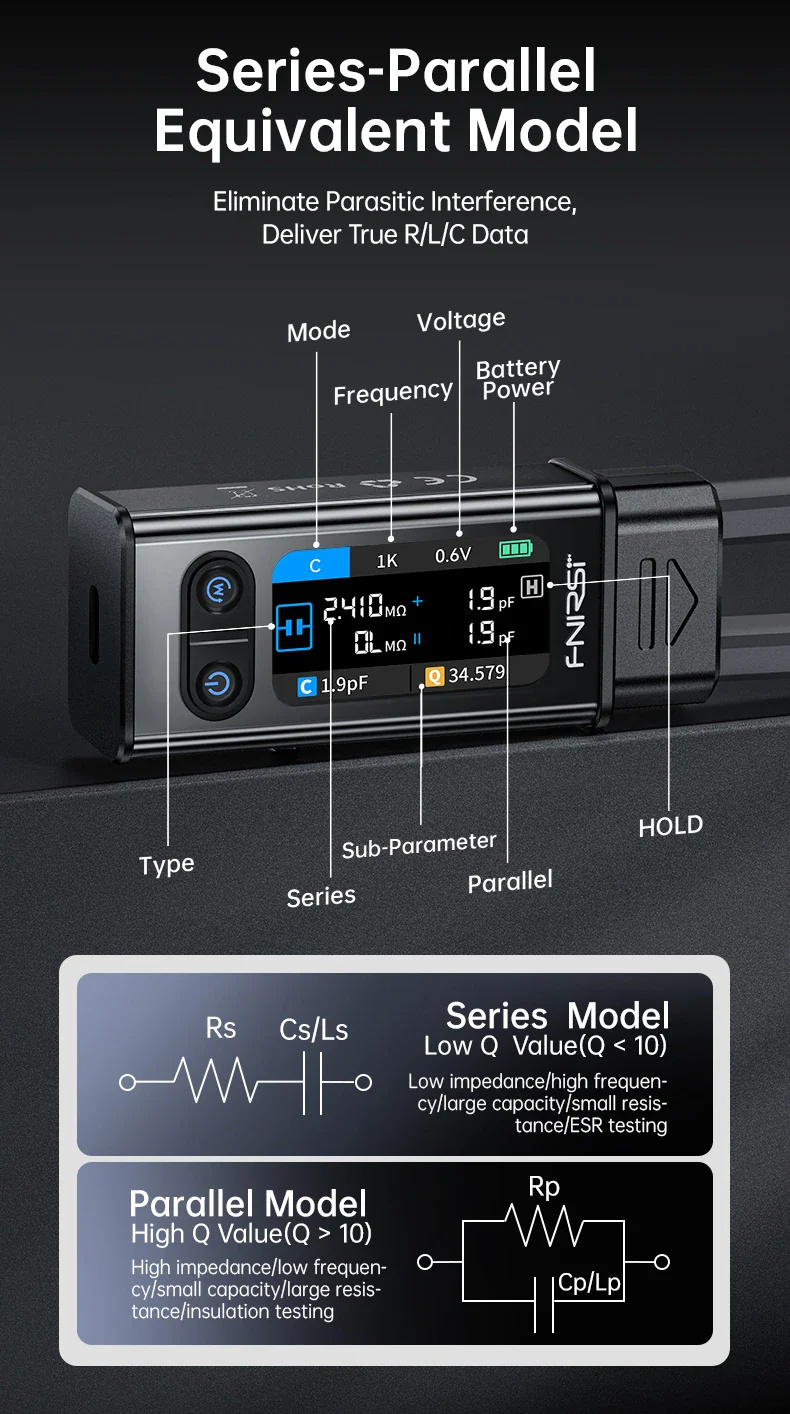

• Pełne parametry LCR: C, L, R z ESR, D, Q, Z, X, θ.
• Pełnozakresowe przemiatanie: automatyczne skanowanie od 100 Hz do 100 kHz dla odpowiedzi częstotliwościowej.
• Automatyczna identyfikacja: natychmiast wykrywa, czy komponent to R, L czy C.

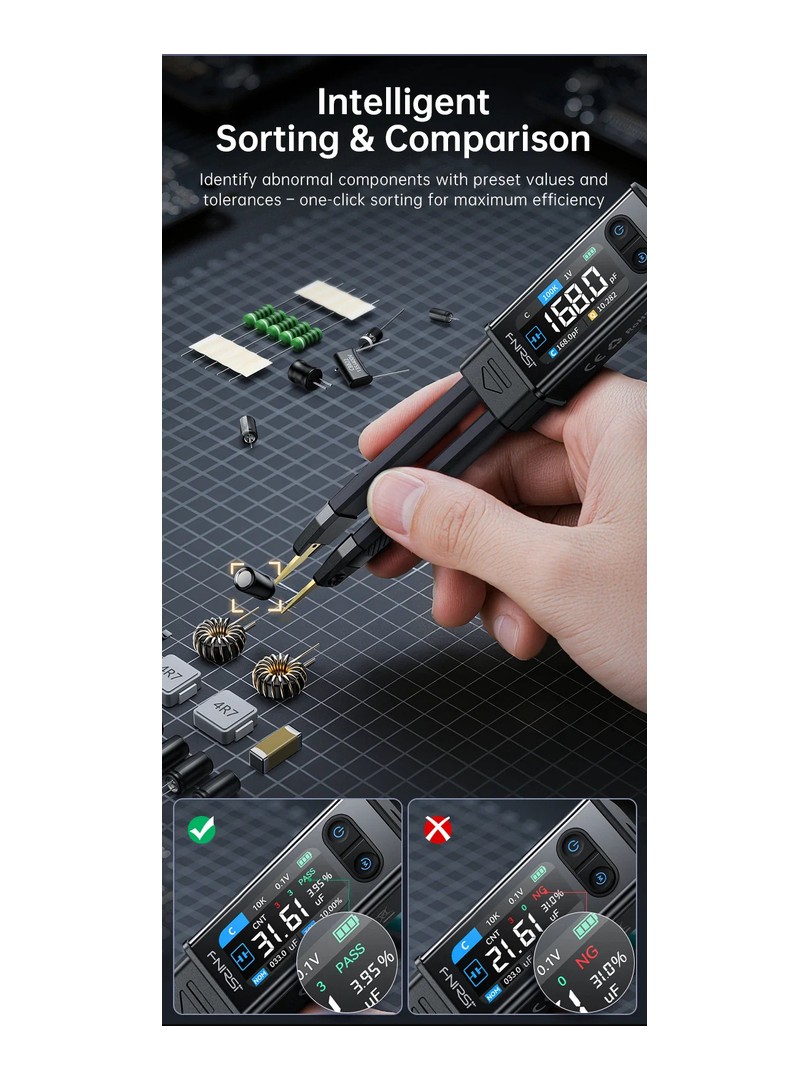

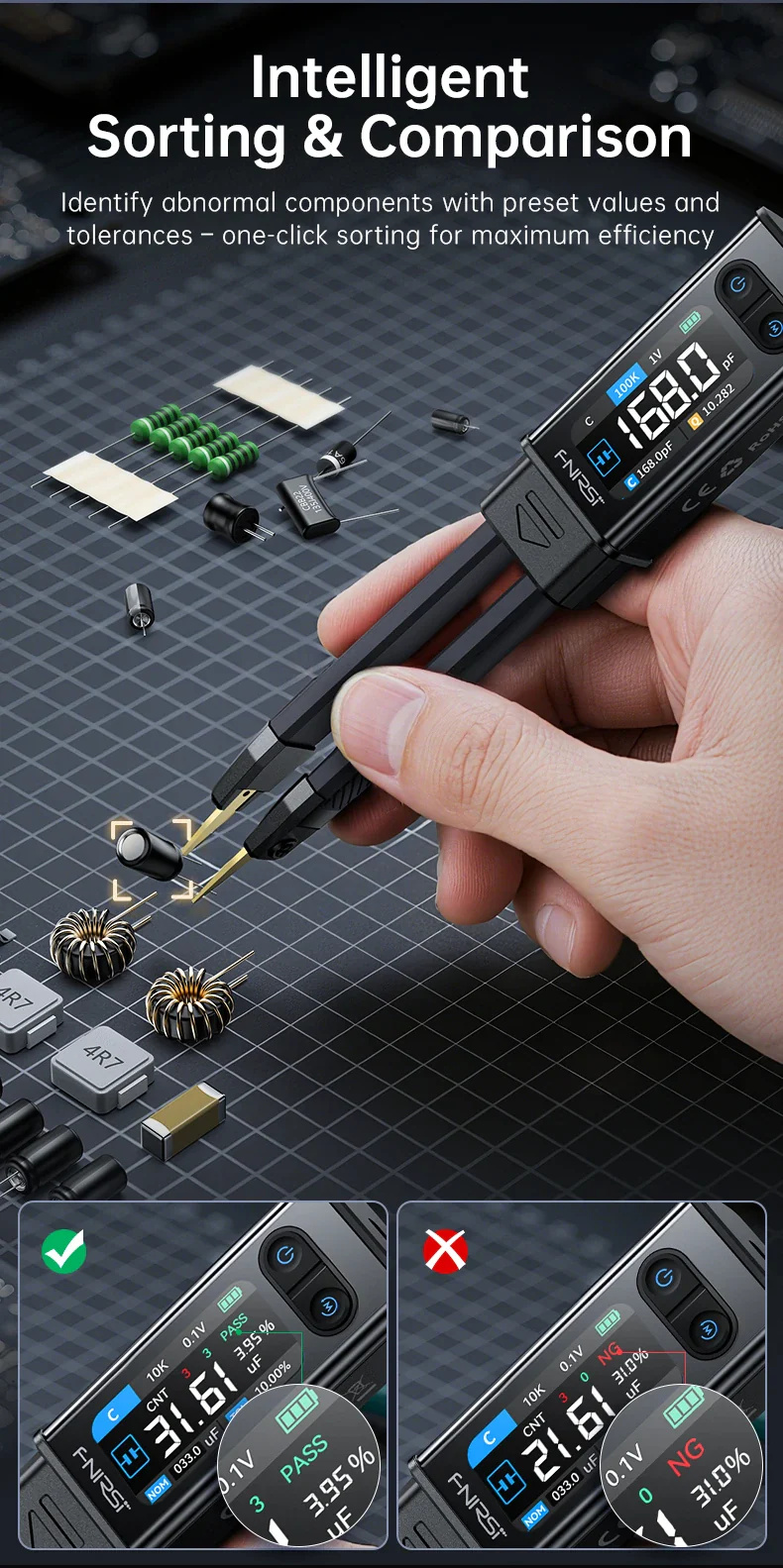

• Inteligentne sortowanie: Klasyfikacja tolerancji OK/NG dla testów wsadowych.
• Tryb podwójnego wyświetlania: parametr główny + dodatkowy (np. C + ESR).
• Pomiar napięcia ±30 V: szybkie testowanie w obwodzie.
• Kolorowy ekran HD o przekątnej 1,47 cala: automatycznie obraca się w lewo/prawo.
• Akumulator USB-C: wbudowana bateria 300 mAh ≈ 3 godziny pracy.
• Magnetyczny korpus: mocowanie do metalowych skrzynek narzędziowych lub półek.

Specyfikacje pomiarowe

Pojemność

• 1mF-22mF: 5% ±3d (100-120Hz)
• 1µF-1mF: 2% ±3d (100-120Hz / 1kHz / 10kHz), 5%±3d (100kHz)
• 1nF-1µF: 0,5-2% ±3d w zależności od częstotliwości
• 1pF-1nF: 2-5% ±3d w zależności od częstotliwości

Indukcyjność

• 1H-10H: 5% ±3d
• 1mH-1H: 2% ±3d
• 10µH-1mH: 0,5-2% ±3d
• 1µH-10µH: 2-5% ±3d

Rezystancja

• 1MΩ-10MΩ: 5% ±3d
• 1kΩ-1MΩ: 0.5-1% ±3d
• 1Ω-1kΩ: 0,5-2% ±3d w zależności od częstotliwości
• 10mΩ-1Ω: 2-5% ±3d

Dodatkowe pomiary

• Test diody: Vf ≤ 0,7V
• Pomiar napięcia: ±30V

Specyfikacja techniczna

• Model: FNIRSI LCR-ST2 Standard
• Wyświetlacz: 1,47-calowy kolorowy ekran HD z funkcją automatycznego obracania
• Bateria: 300 mAh litowo-jonowa (≈3h), ładowanie przez USB-C
• Wymiary: 31 × 170,7 × 20,3 mm
• Waga: ≈60,8 g
• Temperatura pracy: 0-50°C (≤75% WILGOTNOŚCI WZGLĘDNEJ)
• Temperatura przechowywania: -20-60°C
• Interfejs: USB-C

Typowe zastosowania

• Identyfikacja komponentów SMD (R/L/C)
• Pomiar ESR do diagnostyki kondensatorów
• Naprawa i rozwiązywanie problemów z płytkami PCB
• Sortowanie komponentów i kontrola jakości partii
• Badania i rozwój elektroniki oraz prototypowanie

Zawartość opakowania (standard)

• 1 × miernik FNIRSI LCR-ST2
• 1 × zakrzywiona końcówka pincety
• 1 × płytka skracająca
• 1 × kabel USB-C
• 1 × Torba do przechowywania

Ostrzeżenia

• Nie należy mierzyć obwodów pod napięciem powyżej ±30V.
• Przed testowaniem należy zawsze rozładować kondensatory.
• Unikaj zginania końcówek pęsety: wpływa to na dokładność.
• Używać tylko do elementów SMD i niskonapięciowych.

FNIRSI LCR-ST2 Standard zapewnia profesjonalny poziom testów LCR/ESR w kompaktowym formacie pęsety - idealny do szybkiej, precyzyjnej diagnostyki SMD, prac naprawczych i laboratoryjnej oceny komponentów.
