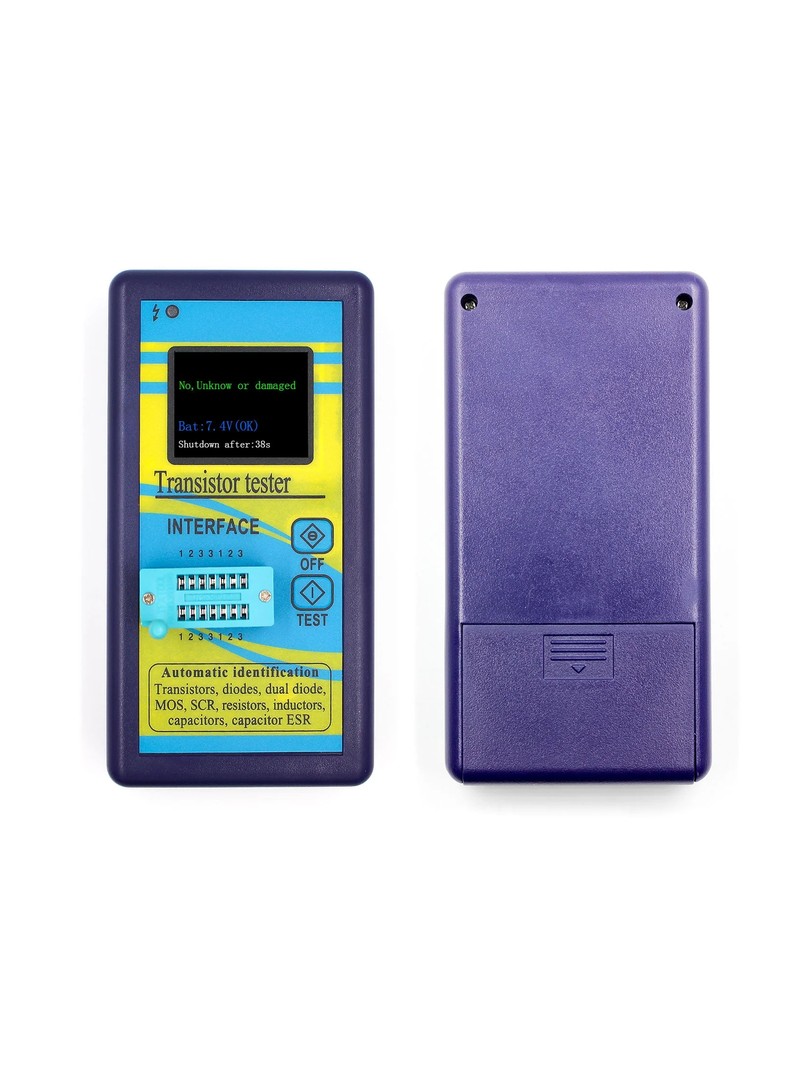

FNIRSI T4 Wielofunkcyjny tester tranzystorów niebieski

Wielofunkcyjny tester tranzystorów FNIRSI T4 to kompaktowe, wielofunkcyjne urządzenie zaprojektowane do łatwej identyfikacji i testowania szerokiej gamy komponentów elektronicznych. Jest idealny dla hobbystów elektroniki, techników naprawczych i inżynierów, którzy muszą testować półprzewodniki i elementy pasywne. Poniżej znajduje się szczegółowy opis techniczny:
1. Wyświetlacz:

• Typ: 1,8-calowy kolorowy wyświetlacz TFT LCD zapewniający wyraźne i szczegółowe odczyty komponentów.

• Rozdzielczość: Wyświetla różne parametry i wykresy, pokazując wartości z dobrą przejrzystością i precyzją.

• Interfejs graficzny: Tester zapewnia graficzną reprezentację niektórych komponentów, takich jak charakterystyki tranzystorów.


2. Możliwości testowania komponentów:

• Tranzystory (BJT, MOSFET):

• Identyfikuje tranzystory NPN i PNP.

• Wyświetla parametry takie jak wzmocnienie prądowe (hFE), napięcie baza-emiter i napięcie nasycenia kolektor-emiter.

• Testuje tranzystory MOSFET z kanałem typu N i P, podając wartości napięcia progowego (Vth) i pojemności bramki.

• Diody:

• Mierzy spadek napięcia przewodzenia i identyfikuje polaryzację.

• Triaki i tyrystory:

• Identyfikuje i testuje pod kątem wyzwalania i zatrzaskiwania.

• Kondensatory:

• Mierzy pojemność od kilku pikofaradów (pF) do tysięcy mikrofaradów (mF), zazwyczaj w zakresie od 25pF do 100mF.

• Rezystory:

• Mierzy rezystancję w szerokim zakresie, od kilku omów do megaomów.

• Cewki indukcyjne:

• Identyfikuje i mierzy indukcyjność.

• Diody Zenera:

• Mierzy napięcie Zenera dla diod do 30V.

• Diody LED:

• Identyfikuje polaryzację i napięcie przewodzenia diod elektroluminescencyjnych (LED) i może je zapalać podczas testu.

• ESR (równoważna rezystancja szeregowa):

• Testuje kondensatory pod kątem ESR, niezbędnej funkcji do rozwiązywania problemów z wadliwymi kondensatorami.


3. Automatyczna identyfikacja:

• Automatycznie wykrywa i identyfikuje typ podłączonego komponentu oraz podaje kluczowe parametry. Funkcja ta znacznie zmniejsza potrzebę ręcznych ustawień.


4. Napięcie robocze:

• Zasilanie wejściowe: Zasilany baterią 9V (często w zestawie) lub opcjonalnym zewnętrznym zasilaczem przez micro USB.


5. Czas testowania:

• Szybkie testowanie z wynikami wyświetlanymi w ciągu 2-3 sekund dla większości komponentów.


6. Dokładność:

• Zapewnia bardzo dokładne odczyty z typowymi poziomami tolerancji ±1-3%, w zależności od testowanego komponentu.

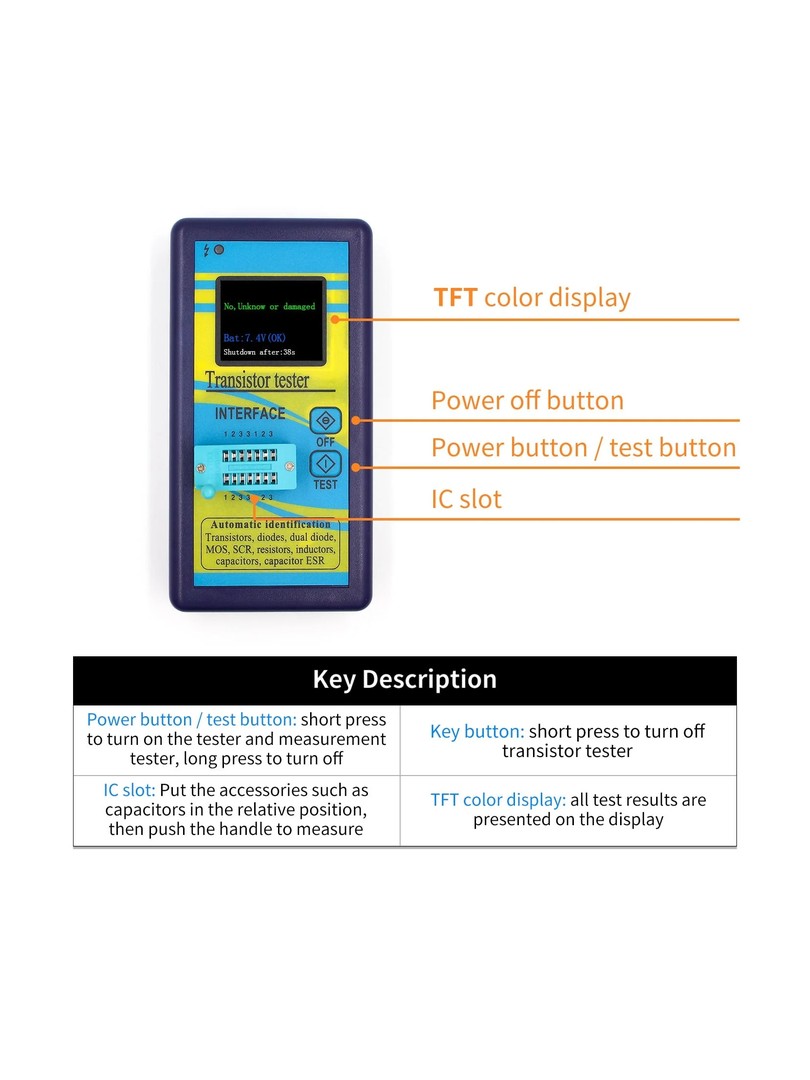

7. Interfejs użytkownika i elementy sterujące:

• Obsługa za pomocą jednego przycisku: Upraszcza proces testowania - wystarczy podłączyć komponent, nacisnąć przycisk, a urządzenie automatycznie wykryje i przetestuje część.

• Obrót wyświetlacza: Ekran można obracać w celu łatwego odczytu pod różnymi kątami, zapewniając wygodę użytkownika.


8. Gniazda i złącza:

• Testowanie terminali: Wykorzystuje standardową 3-zaciskową konfigurację testową, ułatwiając podłączanie komponentów w celu szybkiej analizy.

• Gniazdo ZIF: Gniazdo ZIF (Zero Insertion Force) umożliwia łatwe umieszczanie komponentów bez ryzyka uszkodzenia przewodów.


9. Budowa i konstrukcja:

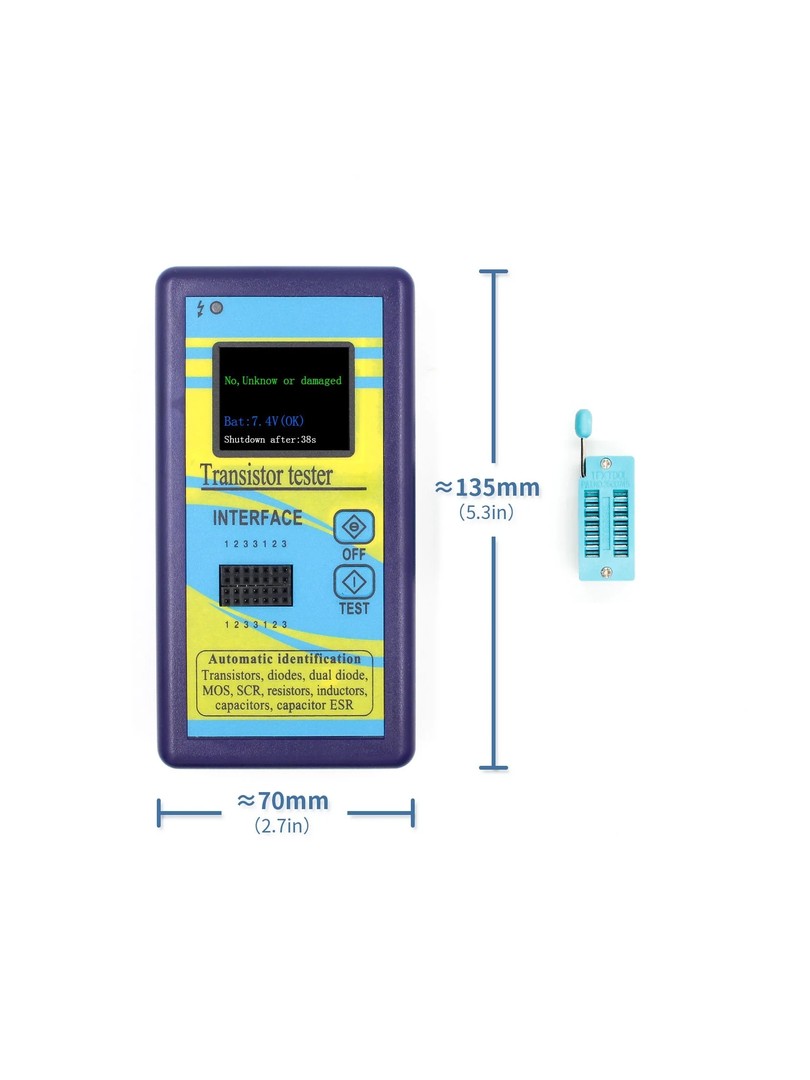

• Kompaktowy i lekki: Typowe wymiary wynoszą około 135 mm x 70 mm x 24 mm, dzięki czemu jest przenośny i łatwy do przenoszenia.

• Trwała obudowa: Umieszczony w wytrzymałej plastikowej obudowie z gumowaną krawędzią dla dodatkowej ochrony.

• Folia ochronna: Ekran często wyposażony jest w folię ochronną, aby uniknąć zarysowań podczas użytkowania.


10. Automatyczne wyłączanie:

• Automatycznie wyłącza się po okresie bezczynności, aby oszczędzać baterię.


11. Dodatkowe funkcje:

• Samokalibracja: Obsługuje automatyczną kalibrację dla dokładnych pomiarów, poprawiając precyzję w czasie.

• Tryb wykresu: Wizualizuje niektóre charakterystyki tranzystora, takie jak krzywa wyjściowa, w celu szczegółowej analizy.


12. Typowe przypadki użycia:

• Identyfikacja komponentów: Idealny do identyfikacji nieznanych komponentów lub weryfikacji ich funkcjonalności.

• Debugowanie obwodu: Przydatne do sprawdzania komponentów w wadliwych obwodach bez ich rozlutowywania w niektórych przypadkach.

• Narzędzie edukacyjne: Idealne dla początkujących elektroników i studentów, którzy chcą zrozumieć, jak zachowują się różne komponenty.


13. Dołączone akcesoria:

• Może być dostarczany z zaciskami testowymi, sondami lub przewodami testowymi, w zależności od konkretnego opakowania.


Wielofunkcyjny tester tranzystorów FNIRSI T4 to niedrogie i wysoce wydajne narzędzie do diagnozowania i identyfikacji różnych komponentów, co czyni go niezbędnym dla każdego, kto pracuje z elektroniką.
Zawartość opakowania:
1 * Tester tranzystorów (bateria nie jest dołączona)
