FNIRSI LCR-ST2 Plus Option 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge

Miernik FNIRSI LCR-ST2 Plus 100K LCR ESR

Cyfrowa pęseta 2 w 1 i 4-przewodowy mostek LCR/ESR z klipsem Kelvina (100 Hz-100 kHz, inteligentne sortowanie, pomiar ±30 V)

FNIRSI LCR-ST2 Plus to ulepszona wersja cyfrowego miernika pincetowego ST2 LCR/ESR. Zawiera wszystkie funkcje standardowego modelu ST2 - wieloczęstotliwościowy pomiar LCR/ESR, automatyczne rozpoznawanie komponentów, pełnozakresowe przemiatanie, analizę True RMS i inteligentne sortowanie - ale dodaje profesjonalny 4-przewodowy klips Kelvina do bardzo dokładnego testowania dużych lub ołowianych komponentów. To ulepszenie sprawia, że model Plus jest idealny do laboratoriów badawczo-rozwojowych, centrów napraw, linii kontroli jakości i analizy komponentów SMD/TH.

Kluczowe cechy (wersja Plus)

• Pomiar 2 w 1: precyzyjna pęseta do SMD + 4-przewodowy klips Kelvina do dużych komponentów.
• Pięć częstotliwości testowych: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz.
• Regulowany poziom testowy: 0,1V / 0,3V / 0,6V / 1,0V RMS.
• Wieloparametrowa analizaESR, D, Q, Z, X, θ.
• Tryb przemiatania w pełnym paśmie: automatyczne skanowanie w zakresie 100 Hz-100 kHz.

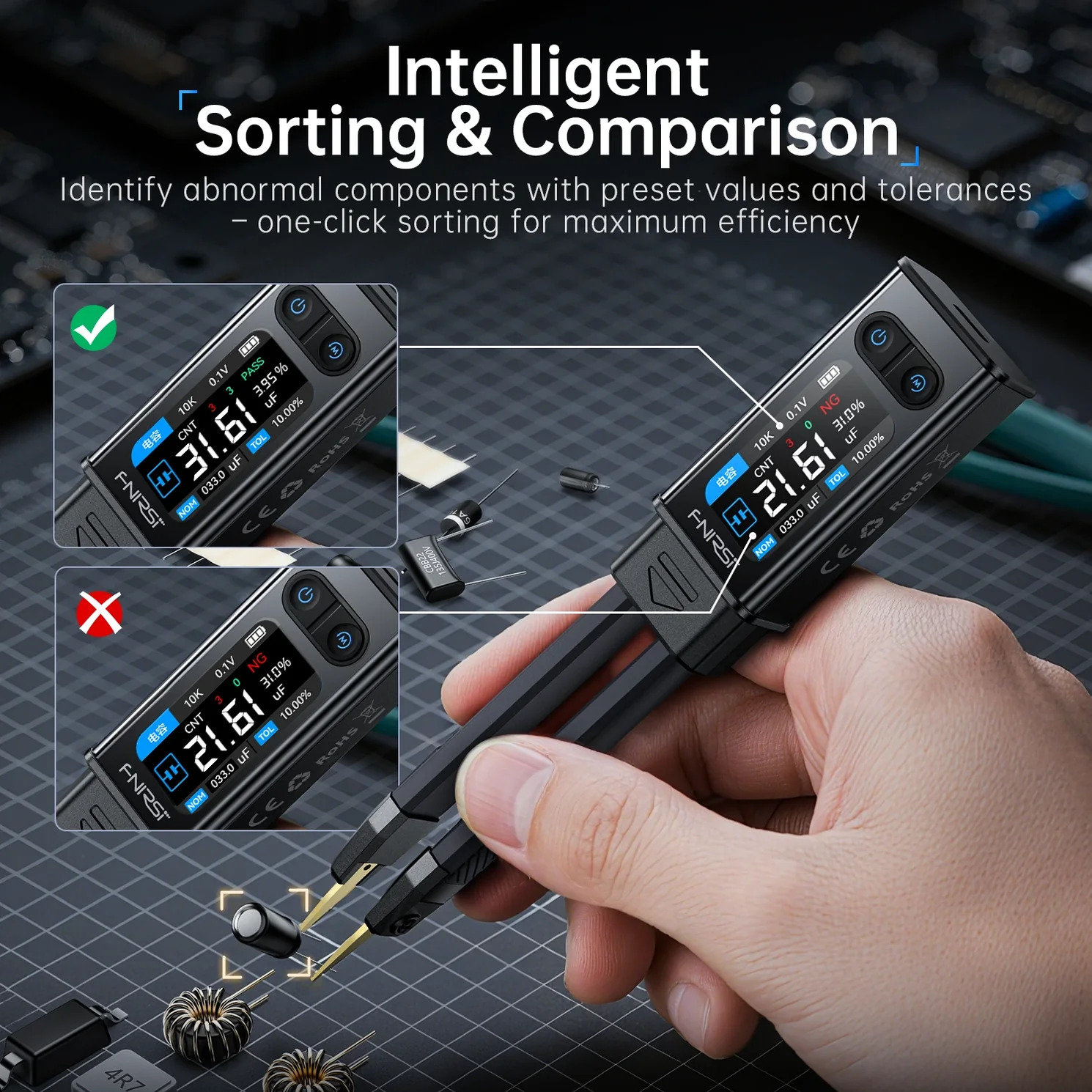

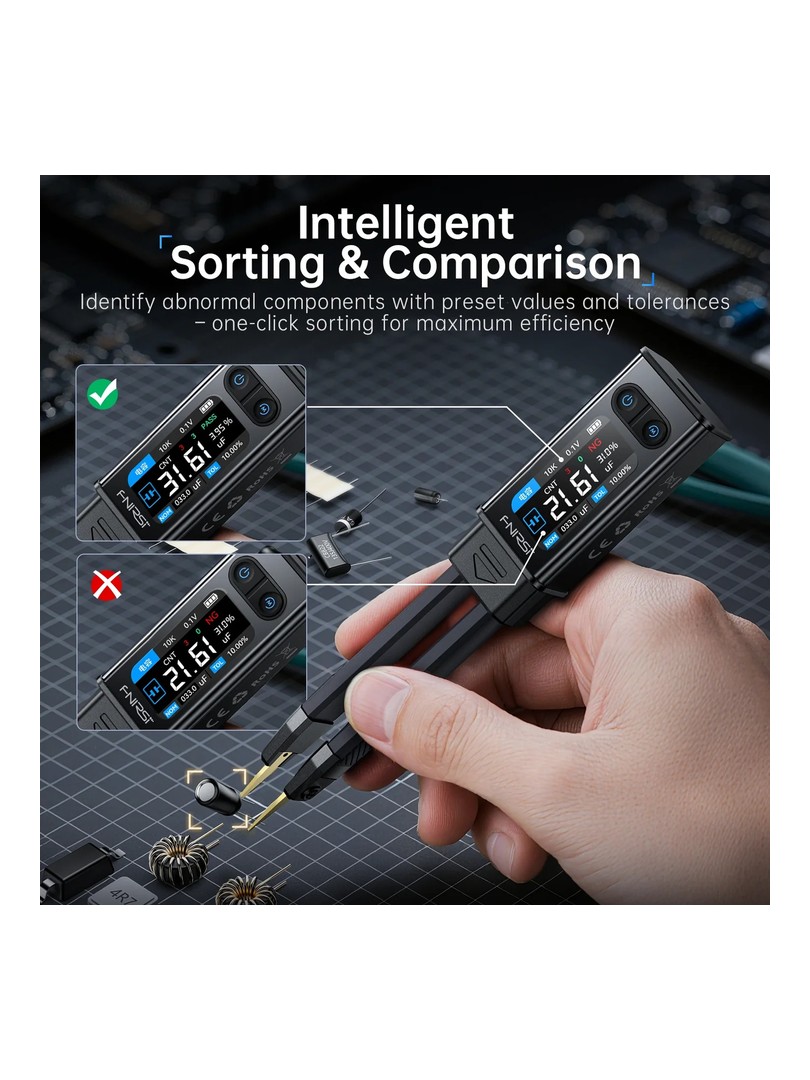

• Tryb inteligentnego sortowania: Klasyfikacja tolerancji OK/NG.
• Automatyczna identyfikacja komponentów: natychmiast wykrywa R / L / C.
• Wyświetlacz HD o przekątnej 1,47" z funkcją automatycznego obracania do użytku lewo- lub praworęcznego.
• Pomiar napięcia ±30 V dla szybkiej kontroli w obwodzie.
• Magnetyczny korpus: mocowanie do metalowych powierzchni ułatwia przechowywanie.
• Akumulator 300 mAh z ładowaniem przez USB-C (≈3 godziny pracy).

Specyfikacje pomiarowe

Pojemność

• 1mF-22mF: 5% ±3d (100-120Hz)
• 1µF-1mF: 2% ±3d (100-120Hz / 1kHz / 10kHz), 5%±3d (100kHz)
• 1nF-1µF: 0,5-2% ±3d w zależności od częstotliwości
• 1pF-1nF: 2-5% ±3d w zależności od częstotliwości

Indukcyjność

• 1H-10H: 5% ±3d
• 1mH-1H: 2% ±3d
• 10µH-1mH: 0,5-2% ±3d
• 1µH-10µH: 2-5% ±3d

Rezystancja

• 1MΩ-10MΩ: 5% ±3d
• 1kΩ-1MΩ: 0.5-1% ±3d
• 1Ω-1kΩ: 0,5-2% ±3d w zależności od częstotliwości
• 10mΩ-1Ω: 2-5% ±3d

Inne pomiary

• Test diody: VF ≤ 0,7V
• Pomiar napięcia: ±30V

Specyfikacja techniczna

• Model: FNIRSI LCR-ST2 Plus
• Wyświetlacz: 1,47-calowy kolorowy ekran HD z funkcją automatycznego obracania
• Bateria: 300 mAh litowo-jonowa, ładowanie przez USB-C (≈3h)
• Wymiary: 31 × 170,7 × 20,3 mm
• Waga: 60,8 g
• Temperatura pracy: 0-50°C (≤75% WILGOTNOŚCI WZGLĘDNEJ)
• Temperatura przechowywania: -20-60°C
• Interfejs: USB-C

Dlaczego wersja Plus?

• Testowanie 4-przewodowe Kelvina drastycznie zmniejsza błędy rezystancji styków.
• Odpowiedni dla większych cewek, rezystorów, kondensatorów i transformatorów.
• Wyższa dokładność dla pomiarów ESR i R/L o niskiej wartości.
• Niezbędny do prac badawczo-rozwojowych, laboratoriów kontroli jakości i profesjonalnych napraw.

Typowe zastosowania

• Identyfikacja elementów SMD i przewlekanych
• Precyzyjne testowanie ESR kondensatorów elektrolitycznych
• Sortowanie tolerancji partii i inspekcje QC
• Ocena odpowiedzi częstotliwościowej w badaniach i rozwoju
• Serwisowanie i debugowanie układów energoelektronicznych

Zawartość opakowania (wersja Plus)

• 1 × miernik FNIRSI LCR-ST2
• 1 × zakrzywiona końcówka pincety
• 1 × płytka skracająca
• 1 × Kabel USB-C
• 1 × 4-przewodowy klips testowy Kelvina (wyłącznie w wersji Plus)
• 1 × Torba do przechowywania

Ostrzeżenia

• Nie należy mierzyć obwodów pod napięciem powyżej ±30V.
• Przed testowaniem należy zawsze rozładować kondensatory.
• Klips Kelvina służy wyłącznie do pomiarów 4-przewodowych; niewłaściwe użycie wpływa na dokładność.
• Należy unikać naprężeń mechanicznych na końcówkach pęsety.

FNIRSI LCR-ST2 Plus podnosi standardową platformę LCR-ST2, dodając precyzyjny 4-przewodowy zacisk Kelvina, rozszerzoną wszechstronność i zwiększoną dokładność do charakteryzacji komponentów, co czyni go doskonałym wyborem dla profesjonalistów i inżynierów.
