Alientek analizator stanów logicznych DL16 plus 16 kanałowy 250MHz 1,2 - 12V

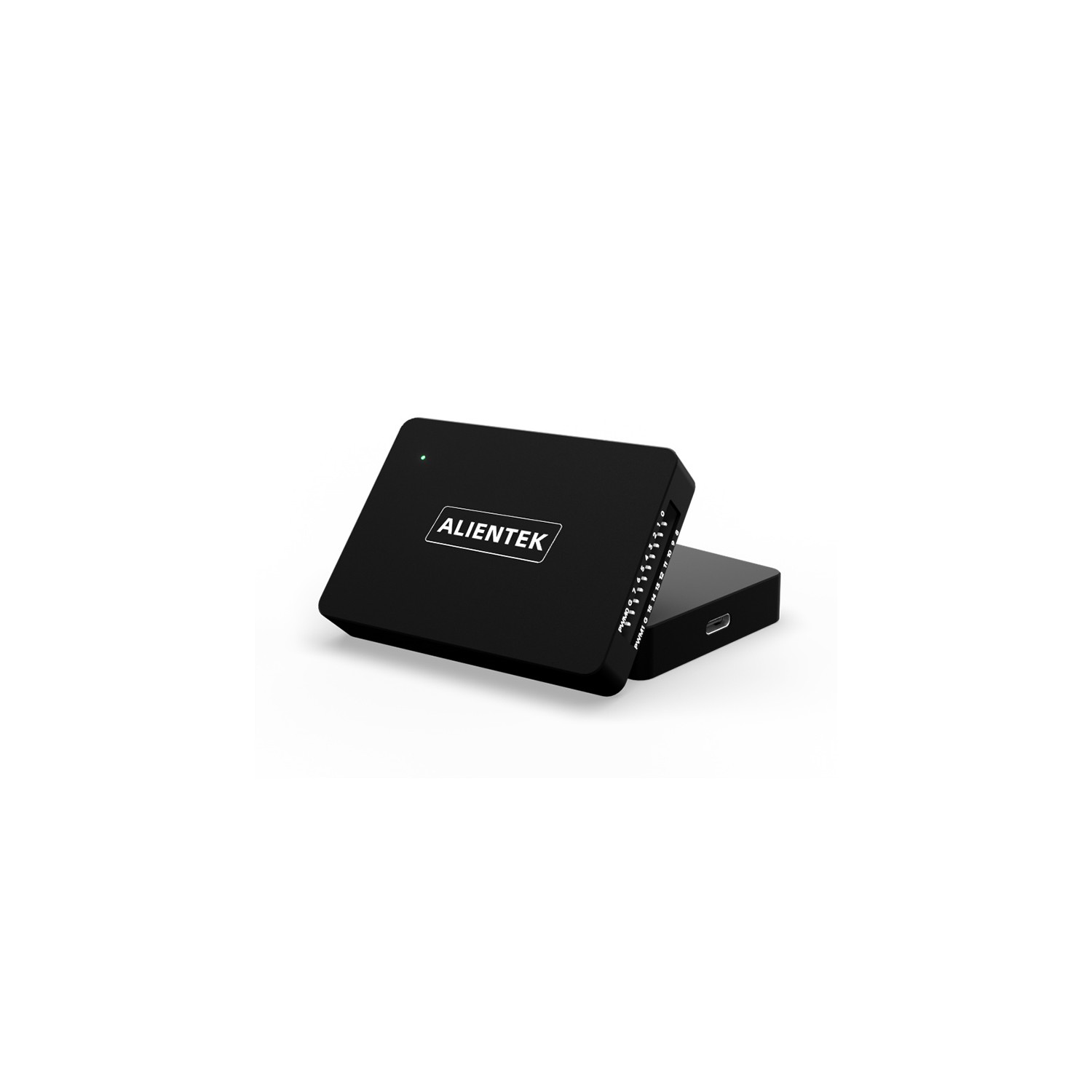

Analizator logiczny DL16 Plus

Szybki 16-kanałowy analizator logiczny USB z głęboką pamięcią przechwytywania

Analizator logiczny DL16 Plus jest ulepszoną wersją DL16, zaprojektowaną do zaawansowanej analizy cyfrowej i szybkiego przechwytywania sygnałów. Zapewnia znacznie wyższe częstotliwości próbkowania, głębszą pamięć przechwytywania i dokładniejszą rozdzielczość czasową, dzięki czemu nadaje się do złożonych systemów wbudowanych i aplikacji cyfrowych o wysokiej częstotliwości.

Najważniejsze cechy

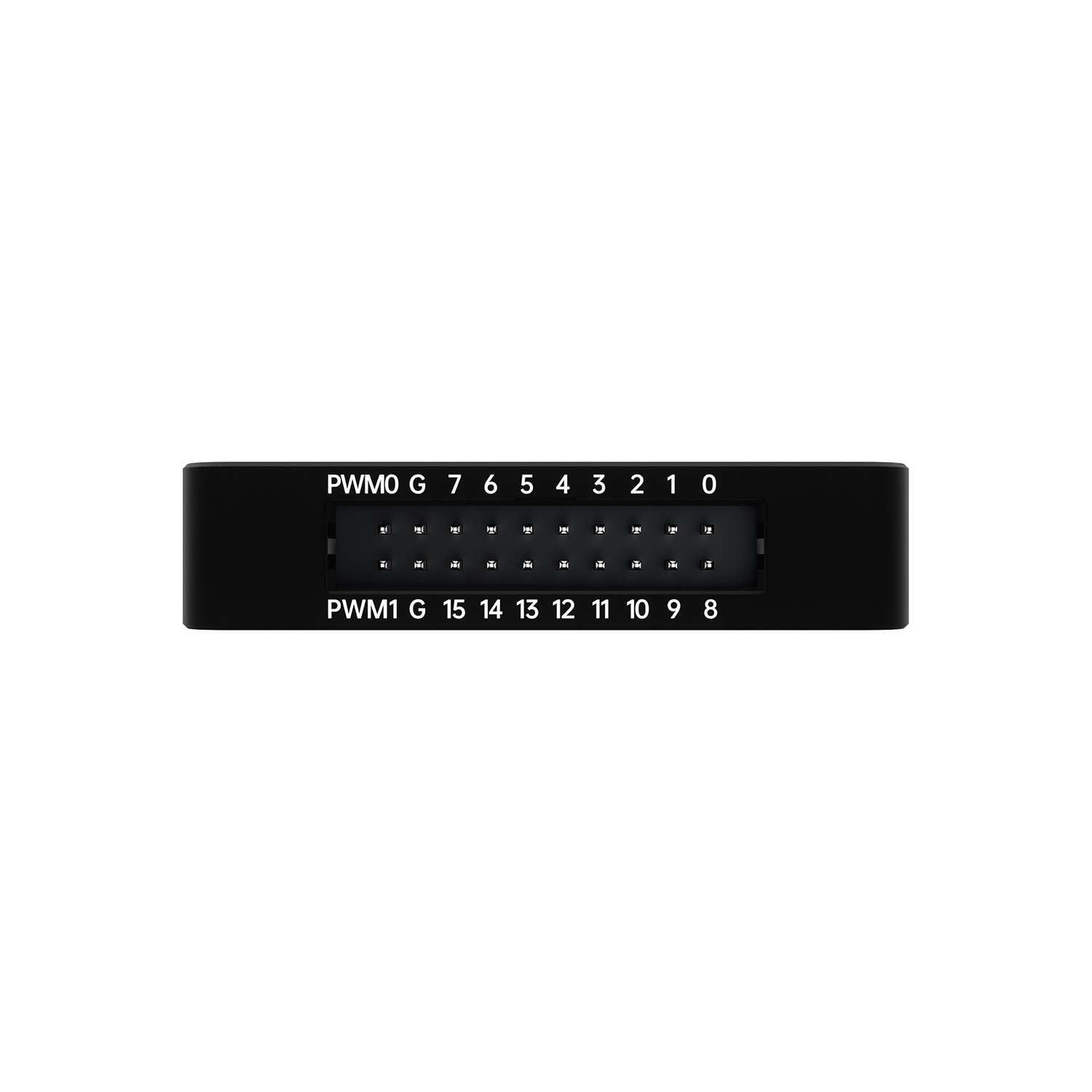

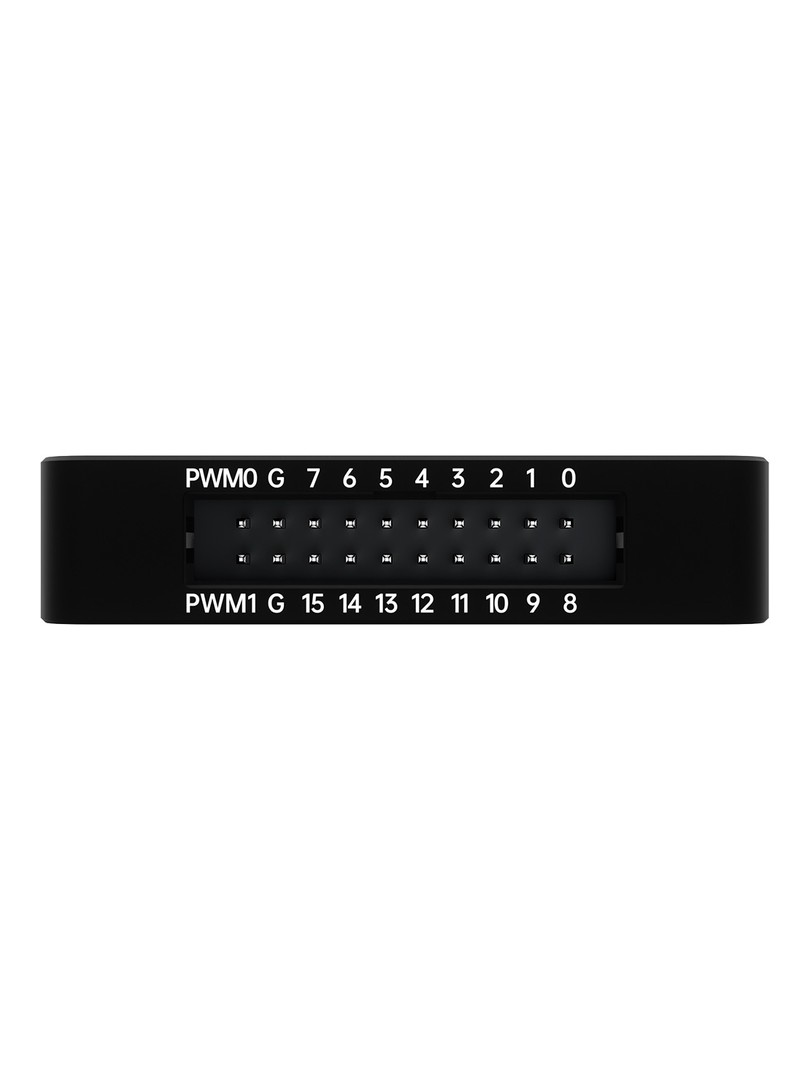

• 16 cyfrowych kanałów wejściowych: standardowy interfejs 2,54 mm pin header.

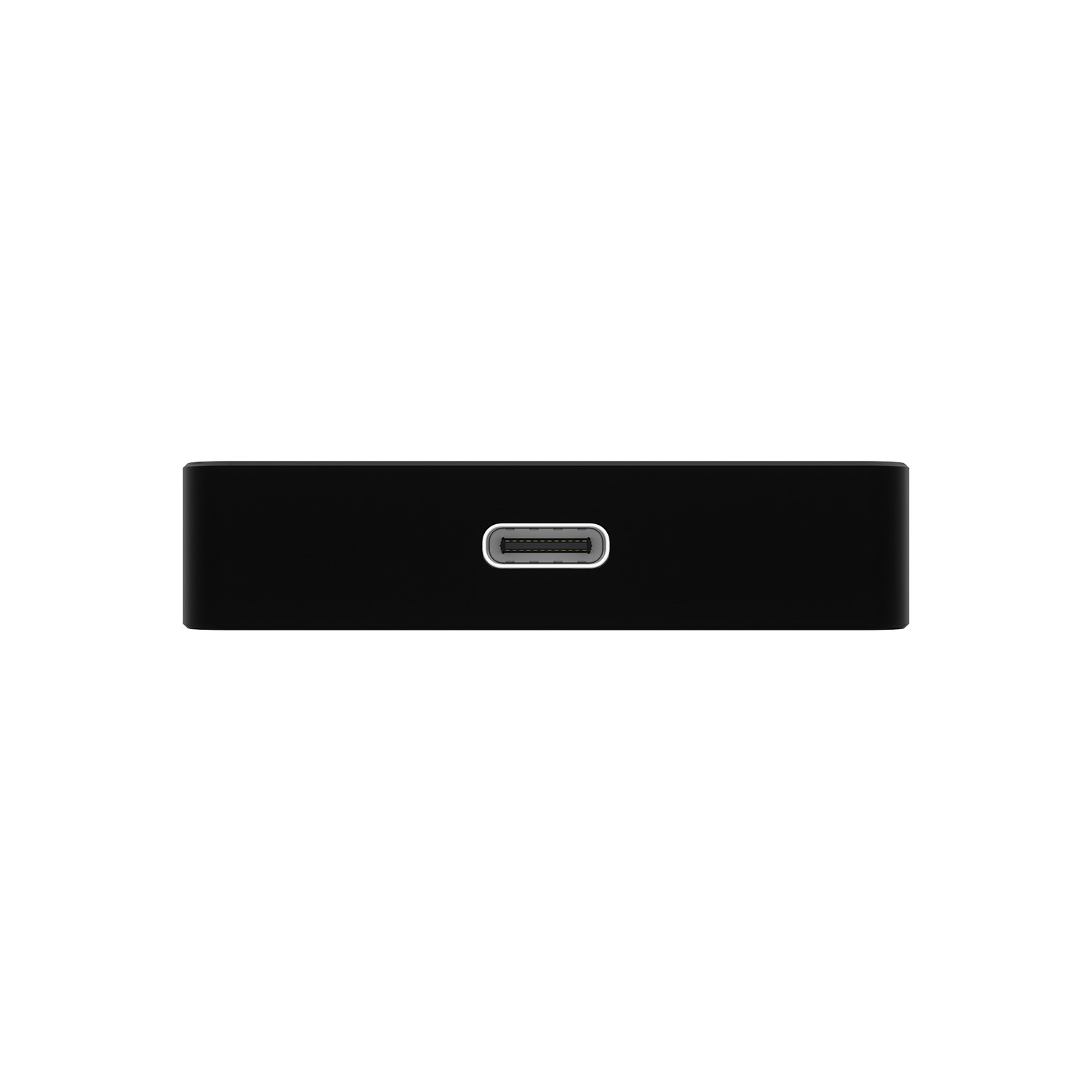

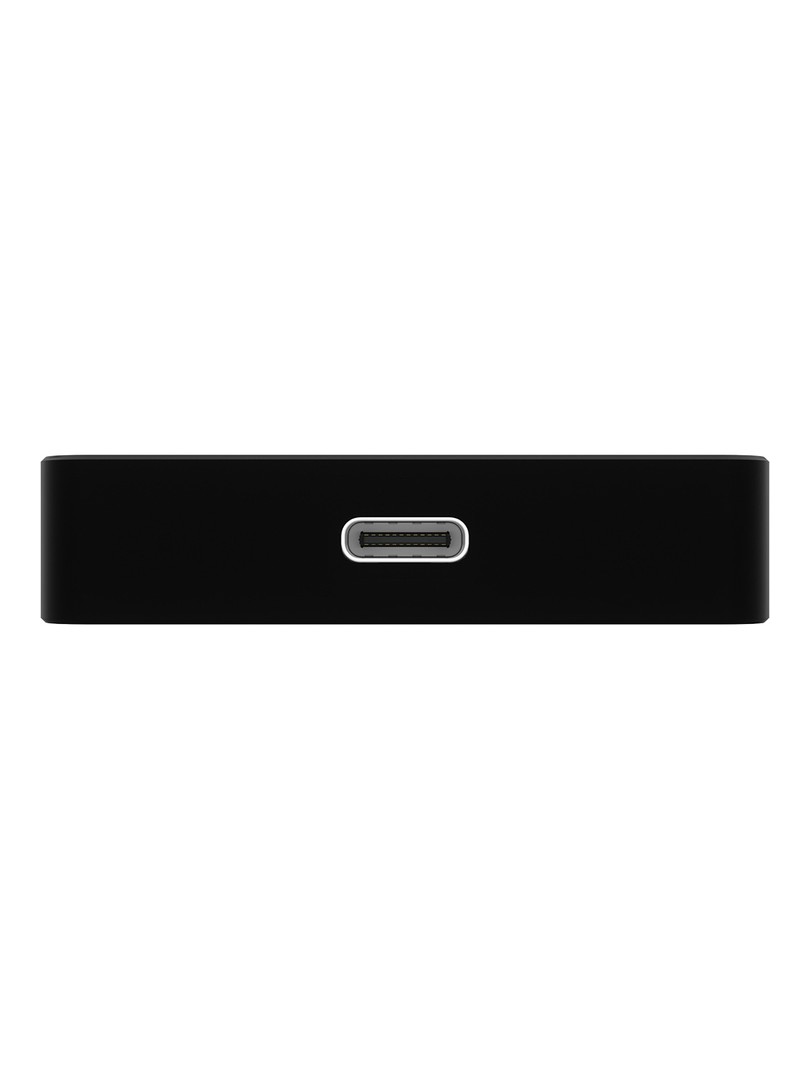

• Zasilanie przez USB typu C: praca z jednym kablem bez zewnętrznego zasilania.
• Bardzo wysoka wydajność próbkowania: zaprojektowany dla szybkich magistral cyfrowych.
• Szeroka tolerancja napięcia wejściowego: chronione wejścia od -40 V do +40 V.
• Regulowany próg logiczny: -5 V do +5 V w krokach co 0,1 V.
• Zaawansowane dekodowanie protokołów: Ponad 120 obsługiwanych dekoderów.
• Podwójne wyjście PWM: 1 Hz-20 MHz, stały poziom logiczny 3,3 V.

Wydajność i specyfikacje

• Liczba kanałów: 16
• Buforowana częstotliwość próbkowania:do 1 GHz (8 kanałów) lub 500 MHz (16 kanałów)
• Minimalna wykrywalna szerokość impulsu: 2 ns
• Maksymalna niezawodna częstotliwość sygnału: do 200 MHz
• Maksymalna głęb okośćpróbkowania: do 3,5 Gbit (efektywna głębokość z kompresją RLE)
• Impedancja wejściowa: 250 kΩ / 15 pF
• Zasilanie: 5 V ±0,2 V przez USB (maks. 250 mA)

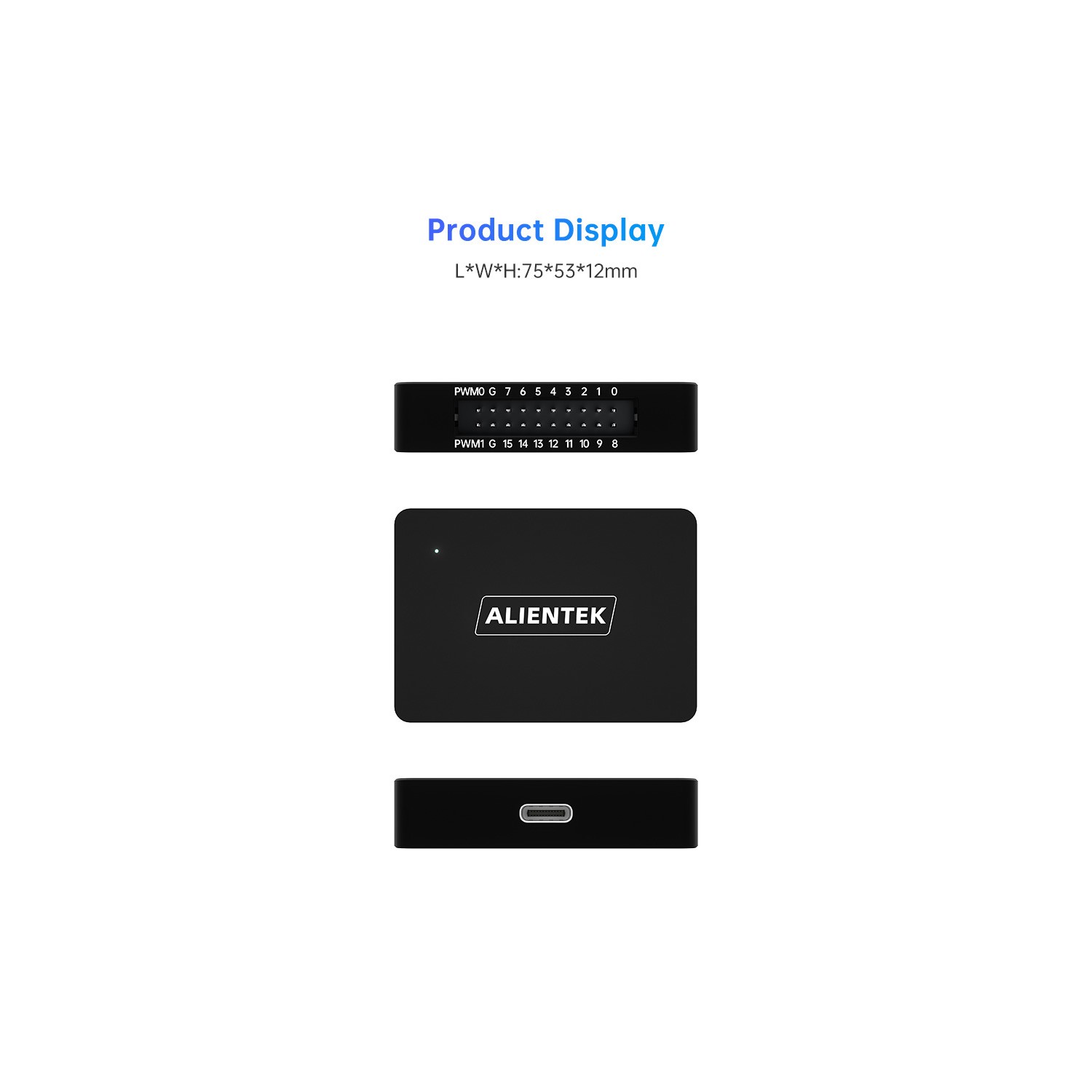

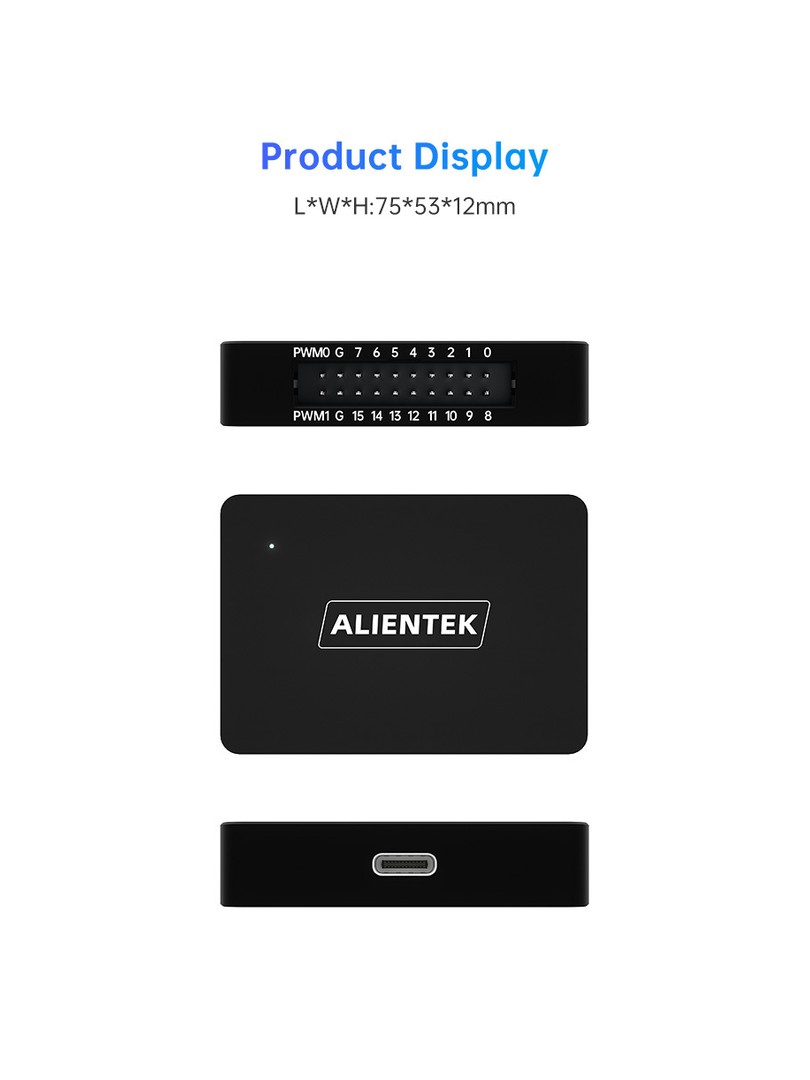

• Wymiary: 75 × 53 × 12 mm
• Temperatura pracy: 0-70 °C

Typowe zastosowania

• Szybka analiza magistrali cyfrowej

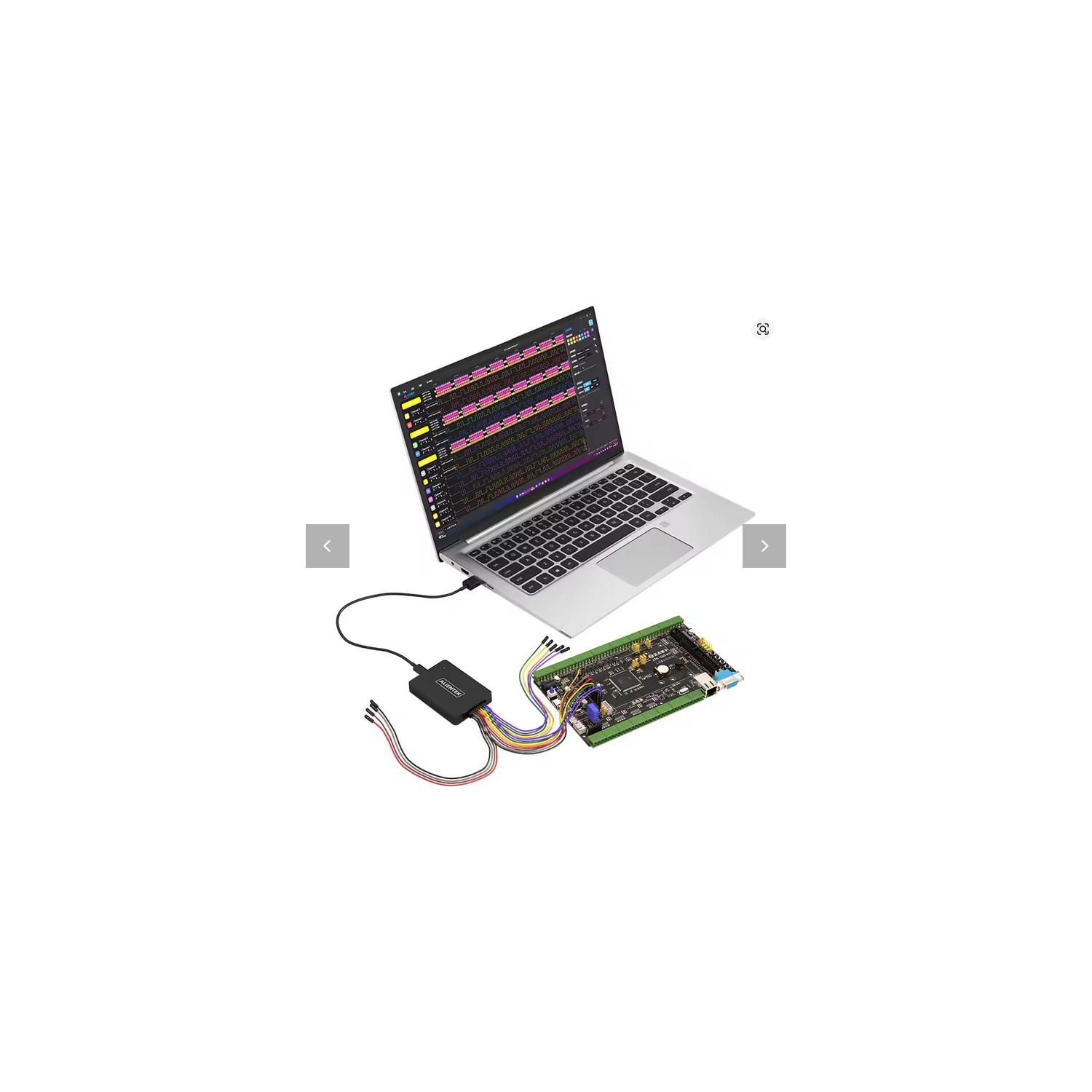

• Zaawansowane debugowanie systemów wbudowanych
• Weryfikacja sygnałów o krytycznym znaczeniu czasowym
• Profesjonalne zastosowania inżynieryjne, badawczo-rozwojowe i laboratoryjne

Zawartość opakowania

• 1 × Analizator logiczny DL16 Plus
• 16 × kable sondy logicznej z klipsami
• 1 × kabel USB typu C
• 1 × skrócona instrukcja obsługi

Analizator logiczny DL16 Plus jest przeznaczony dla inżynierów, którzy wymagają maksymalnej wydajności próbkowania i głębokiej pamięci przechwytywania do wymagających zadań analizy cyfrowej i debugowania.
