MINIWARE DS213 przenośny mini oscyloskop cyfrowy

Name: MINIWARE DS213 przenośny mini oscyloskop cyfrowy
Brand: MINIWARE
Price: 873.05 PLN
Availability: InStock

Kod produktu: 6970634010604

Producent: MINIWARE

873.05 PLN

Przesyłka standardowa

U ciebie w 1-2 dni!

Bezpłatnie

Informacje o importerze

Importer: ALTWAY(PL) Sp. z o.o.

Numer partii: zobacz na opakowaniu

Adres: Aleja Grunwaldzka 212, 80-266 Gdańsk, Polska

Kontakt: bok@altway.pl, Telefon: +48 588 810 078

Zapewniamy zgodność z rozporządzeniem UE 2023/988 (GPSR) oraz innymi obowiązującymi normami.

MINIWARE DS213 to „5-ścieżkowy, 4-falowy” cyfrowy oscyloskop pamięci masowej do ogólnych zadań inżynierii elektronicznej oparty na rdzeniu ARM Cortex M3. DS213 wykorzystuje FPGA do zarządzania trybem sterowania zewnętrznym przetwornikiem ADC i pamięcią podręczną danych. Zapewnia 4 partycje aplikacji do ładowania i aktualizacji do 4 różnych aplikacji firmware. Posiada również wbudowaną pamięć flash USB o pojemności 8 MB do przechowywania przebiegów i aktualizacji oprogramowania układowego. Warstwa aplikacji kodu oscyloskopu jest open source, a użytkownicy mogą opracowywać oprogramowanie układowe oscyloskopu zgodnie z własnymi potrzebami.

Cechy produktu:

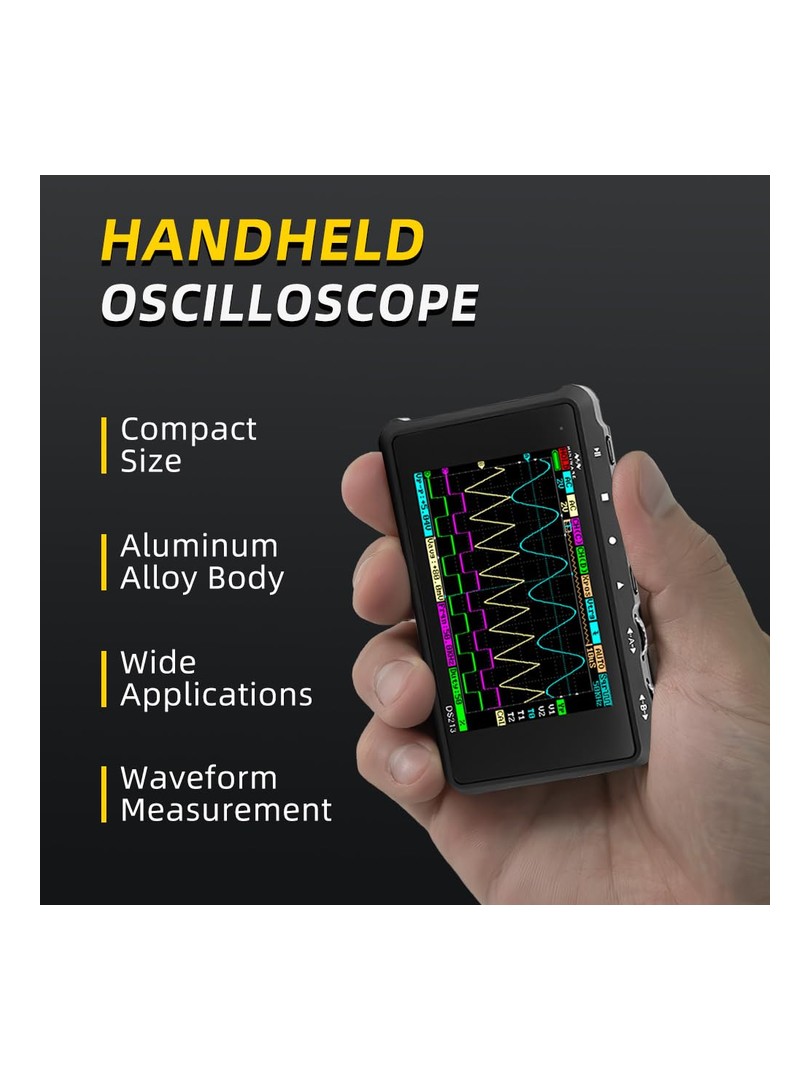

Mały rozmiar, lekki, przenośny i podręczny;
Może przechowywać przebiegi, dzięki czemu analiza przebiegów jest bardziej przejrzysta i skuteczna;
Wiele trybów wyzwalania, obsługa wyzwalania zboczem narastającym / opadającym, wyzwalanie impulsem dodatnim / ujemnym i wyzwalanie logiczne;
Potężna zdolność do przetwarzania przebiegów, może automatycznie mierzyć parametry, takie jak napięcie, częstotliwość i szerokość impulsu.

Specyfikacja:

CPU: ARM Cortex M3
FIFO i sterowanie: FPGA
ADC: HWD9288-100

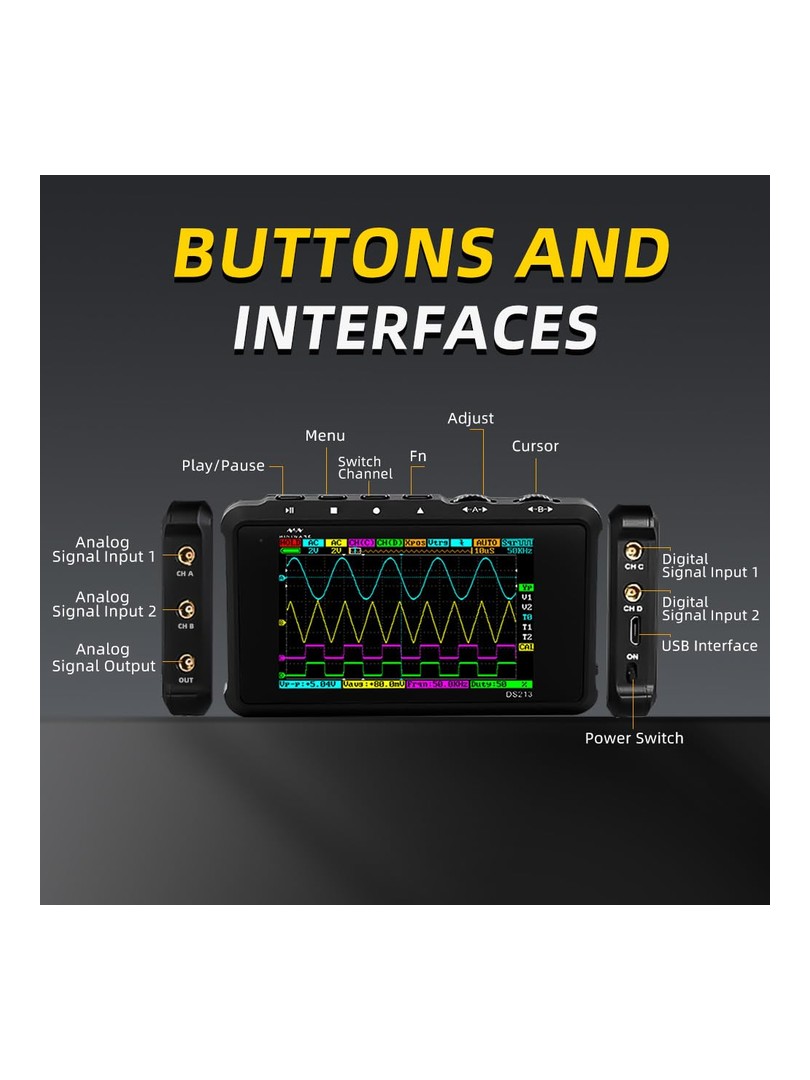

Kanały analogowe: 2（[CH_A] [CH_B]）
Kanały cyfrowe: 2（[CH_C] [CH_D]）
Kanał operacyjny: INV [CH_A], INV [CH_B], [CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C]|[CH_D]

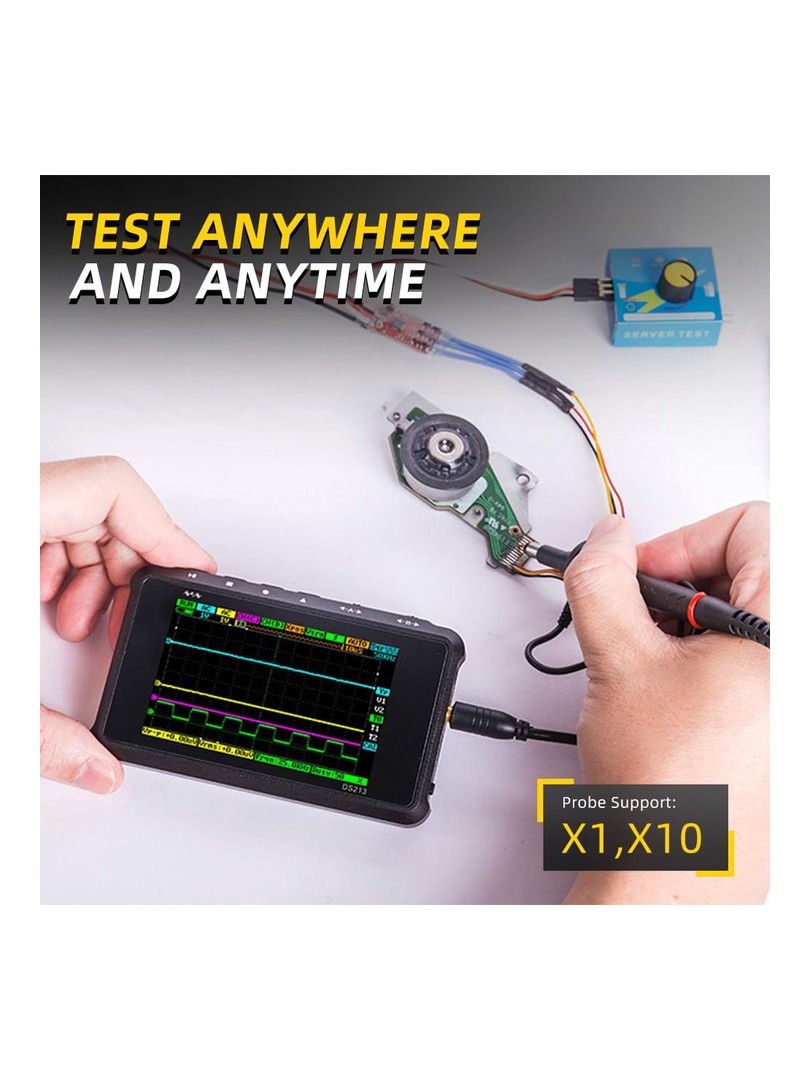

Czułość pionowa: 10mV-10V/div (1-2-5 STEP) (przy użyciu sondy X1)
100mV-100V/div (1-2-5 STEP) (przy użyciu sondy X10)
Rozdzielczość pionowa: 8 bitów
Głębokość pamięci próbek: 4 kanały, 4*4K
Sprzężenie: DC, AC
Maksymalne napięcie wejściowe: ±40Vpp (przy użyciu sondy X1)
±400Vpp (przy użyciu sondy X10)
Typy wyzwalania: Tryb wyzwalania zboczem narastającym/opadającym, wyzwalanie impulsem dodatnim/ujemnym, wyzwalanie logiczne
Tryb wyzwalania: Automatyczny, Normalny, Pojedynczy, Wolny
Źródło wyzwalania: [CH_A] [CH_B] [CH_C] [CH_D]
Źródło sygnału: Fala kwadratowa: od 10 Hz do 8 MHz, łącznie 20 zmian i 3 Vpp Źródła sygnału;
Fala sinusoidalna/trójkątna/sawtooth: 10 Hz do 20 MHz, w sumie 11 zmian i 3 źródła sygnału Vpp.
Pamięć: wbudowany dysk USB 8M
Typy plików: BMP, BUF, CSV
Typy pomiarów automatycznych: Sekwencja sygnału/cykl/współczynnik wypełnienia, napięcie szczytowe/wartość wirtualna/wartość maksymalna/wartość minimalna/średnia
Pomiar kursorem: Wartość czasu, wartość amplitudy
Tryby wyświetlania: 4 linie fali: Linia 1: [CH_A], HIDE
Linia 2: [CH_B], HIDE
Linia 3: [CH_C], REC_1, REC _2, REC _3, REC _4, HIDE
Linia 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], UKRYJ
Tryb próbkowania: Próbkowanie w czasie rzeczywistym
Częstotliwość próbkowania: 100M Sa/s
Bateria: 1000mAh
Rozmiar: 99,5 mm x 58,5 mm x 13,5 mm
Waga: 129g (z baterią)
Certyfikat: CE, FCC
