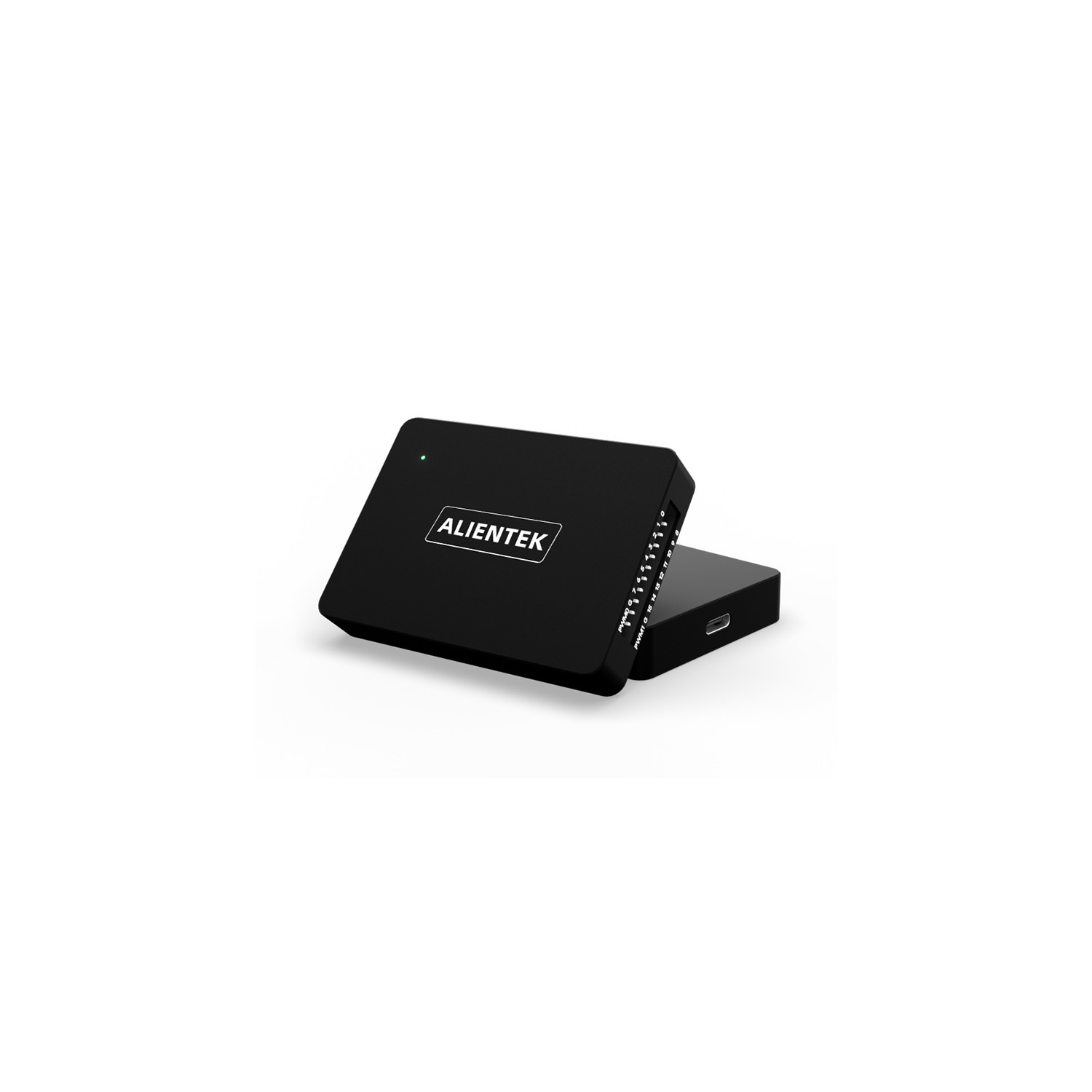

DL16 Logic Analyzer to kompaktowy i wydajny analizator logiczny USB przeznaczony do debugowania obwodów cyfrowych, dekodowania protokołów i rozwoju systemów wbudowanych. Zapewnia 16 cyfrowych kanałów wejściowych, elastyczne opcje wyzwalania, szeroką tolerancję napięcia i niezawodną wydajność do codziennych zadań inżynieryjnych i laboratoryjnych.

Najważniejsze cechy

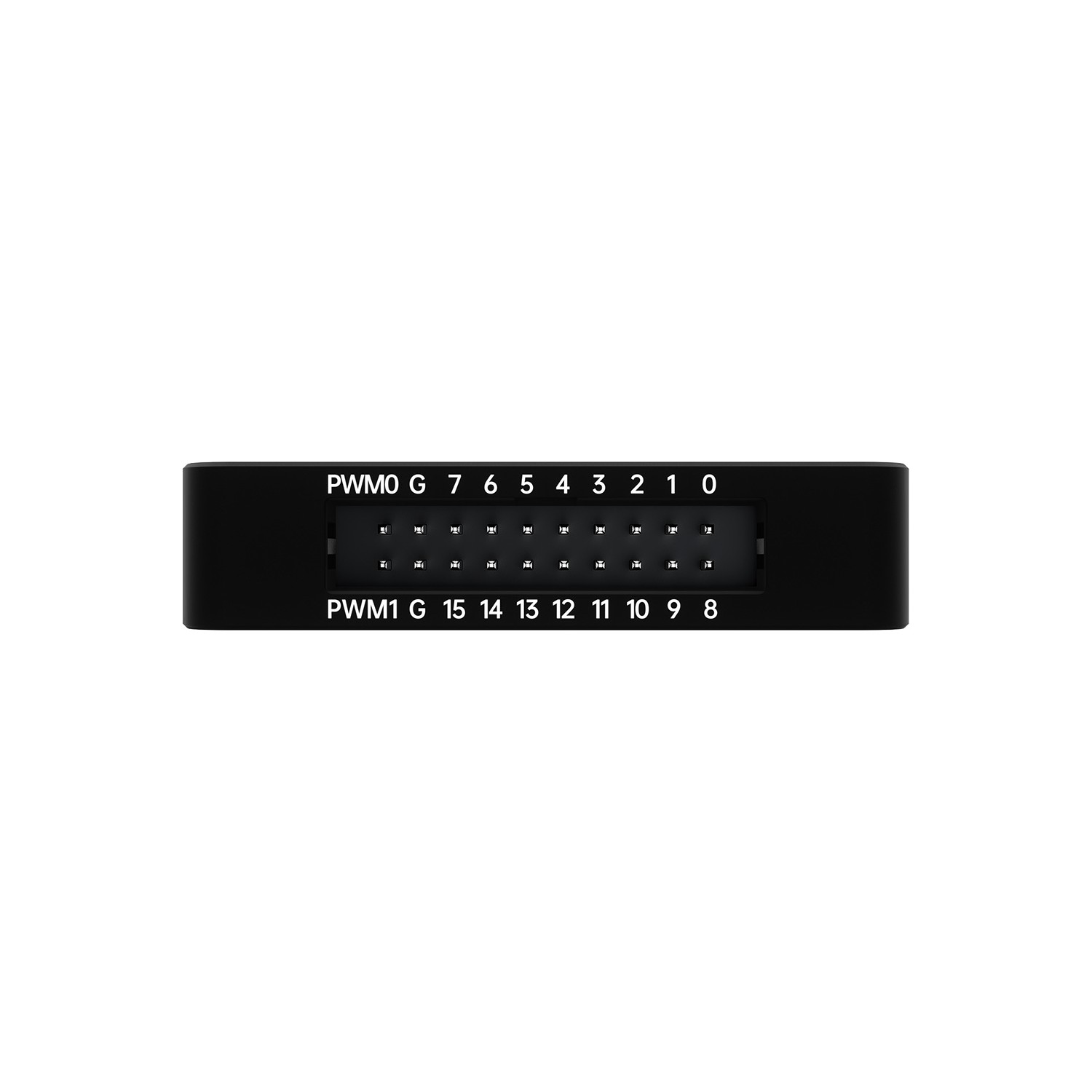

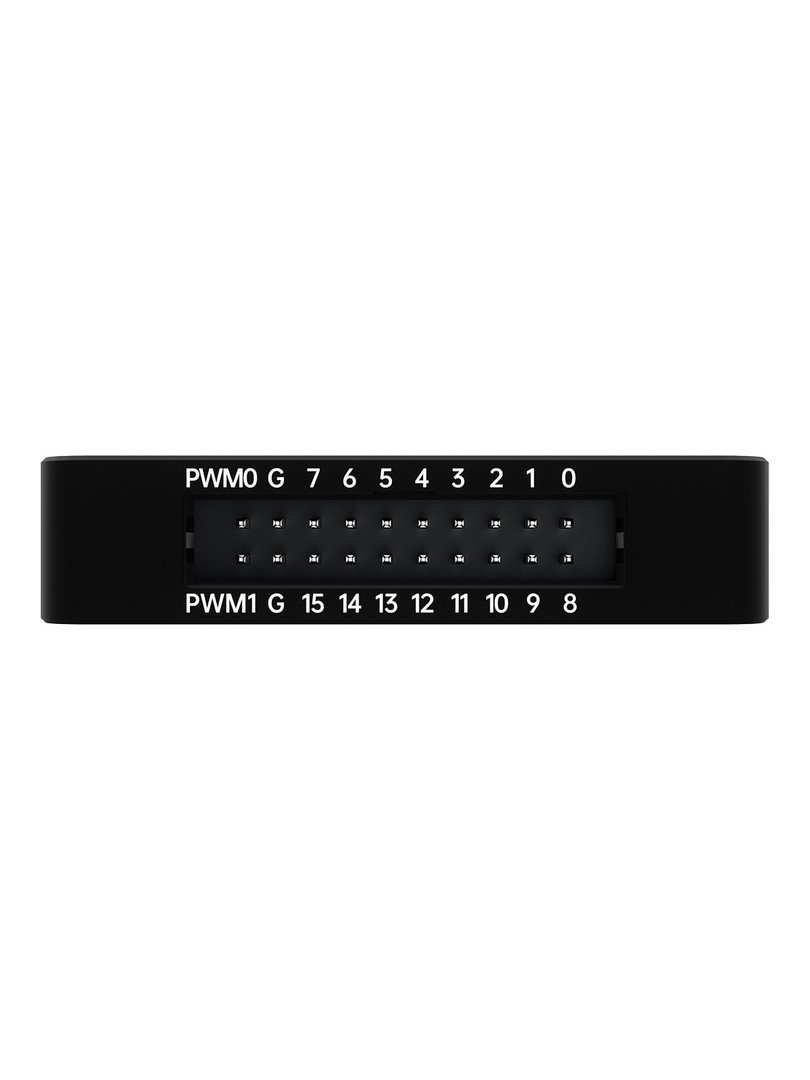

16 cyfrowych kanałów wejściowych: standardowy interfejs 2,54 mm pin header.

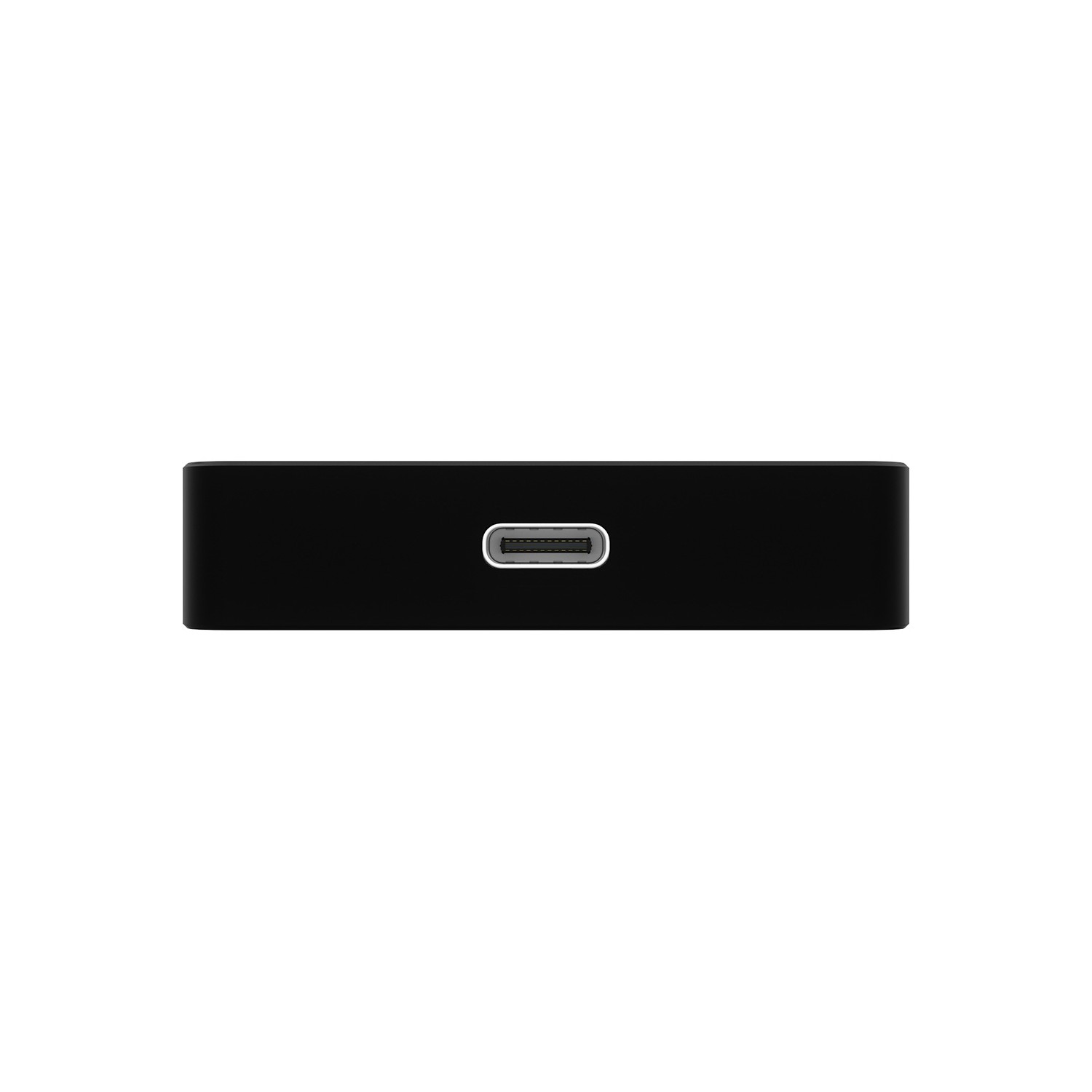

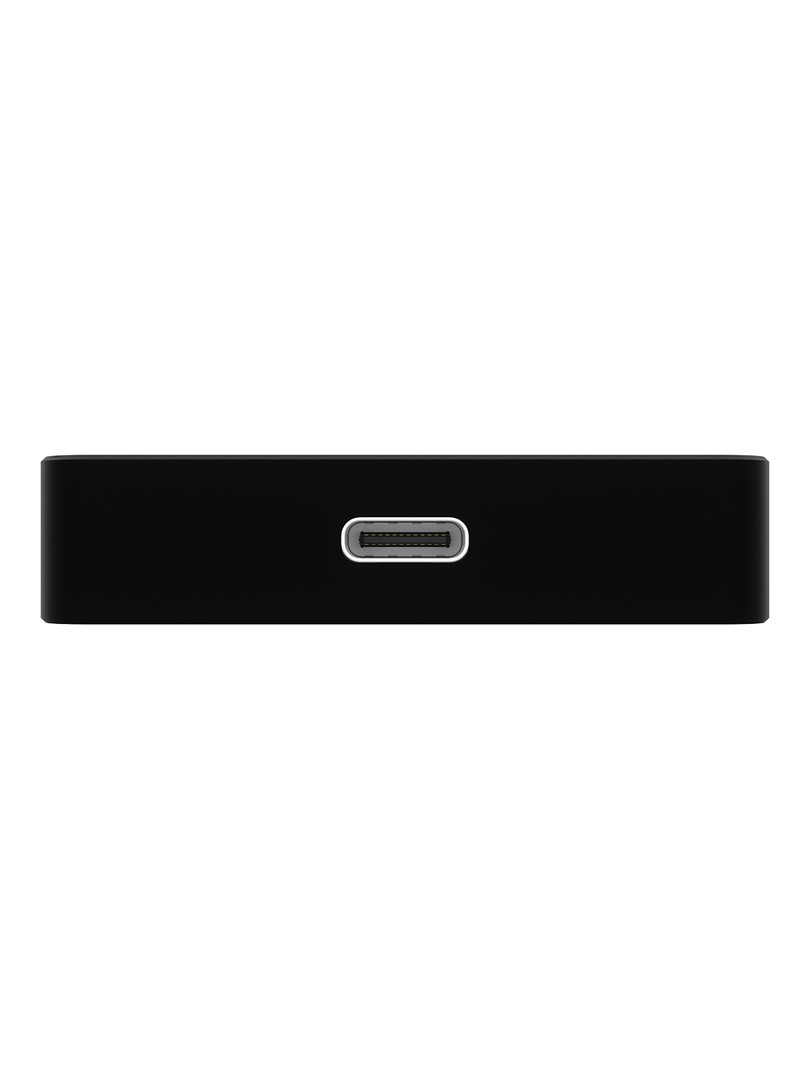

Zasilanie przez USB typu C: nie wymaga zewnętrznego źródła zasilania.

Szeroka tolerancja napięcia wejściowego: chronione wejścia do -40 V do +40 V.

Regulowany próg logiczny: -5 V do +5 V w krokach co 0,1 V.

Szeroka obsługa protokołów: 120+ dekoderów za pośrednictwem ATK-Logic / Sigrok.

Podwójne wyjście PWM: 1 Hz-20 MHz, stały poziom logiczny 3,3 V.

Wydajność i specyfikacja

Liczba kanałów: 16

Buforowana częstotliwość próbkowania: do 250 MHz (wszystkie 16 kanałów)

Strumieniowa częstotliwość próbkowania:do 100 MHz (3 kanały), 50 MHz (6 kanałów), 20 MHz (16 kanałów)

Minimalna wykrywalna szerokość impulsu: 8 ns

Maksymalna niezawodna częstotliwość sygnału: do 50 MHz

Maksymalna głębokość próbkowania: do 1 Gbit (efektywna głębokość z kompresją RLE)

Impedancja wejściowa: 250 kΩ / 15 pF

Zasilanie: 5 V ±0,2 V przez USB (maks. 250 mA)

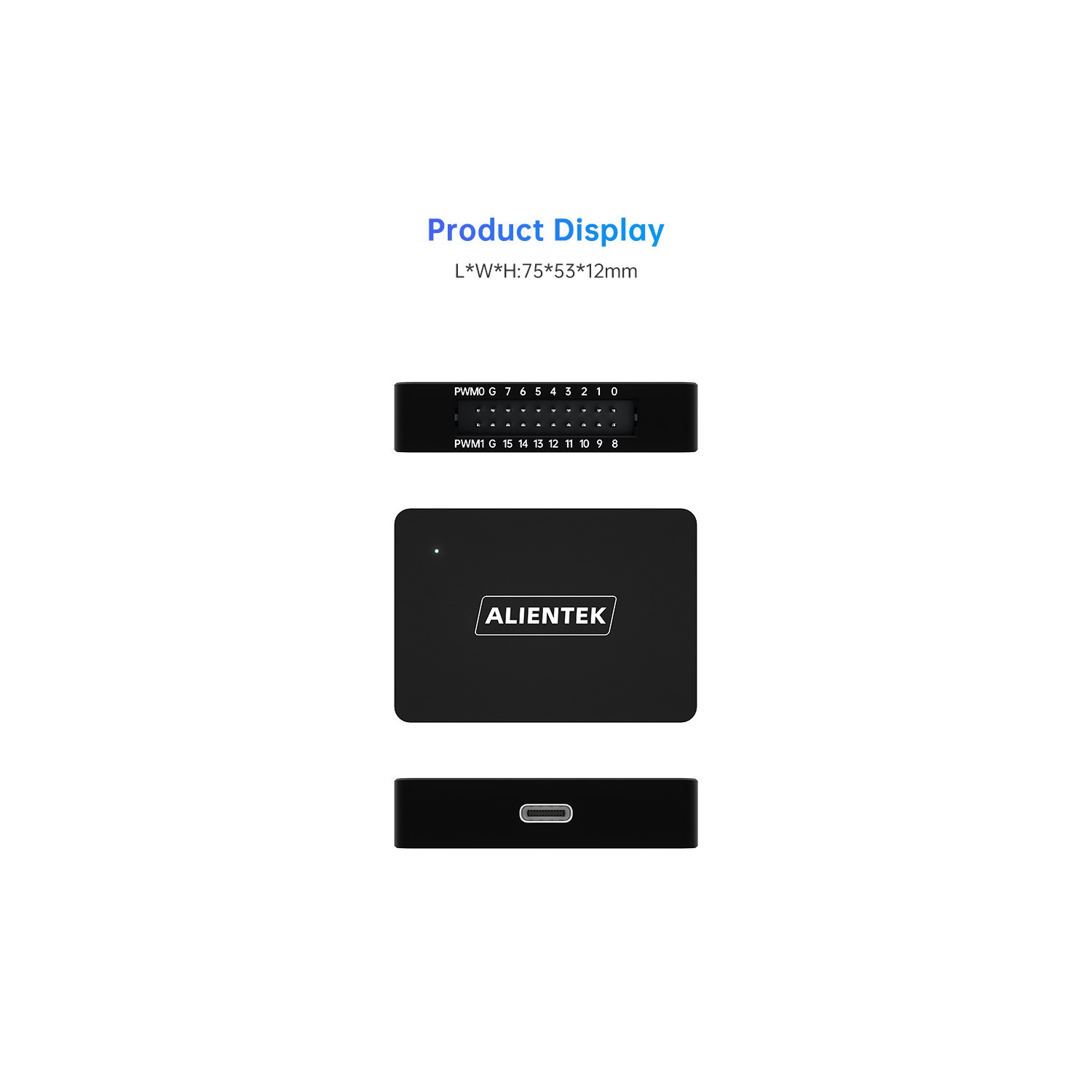

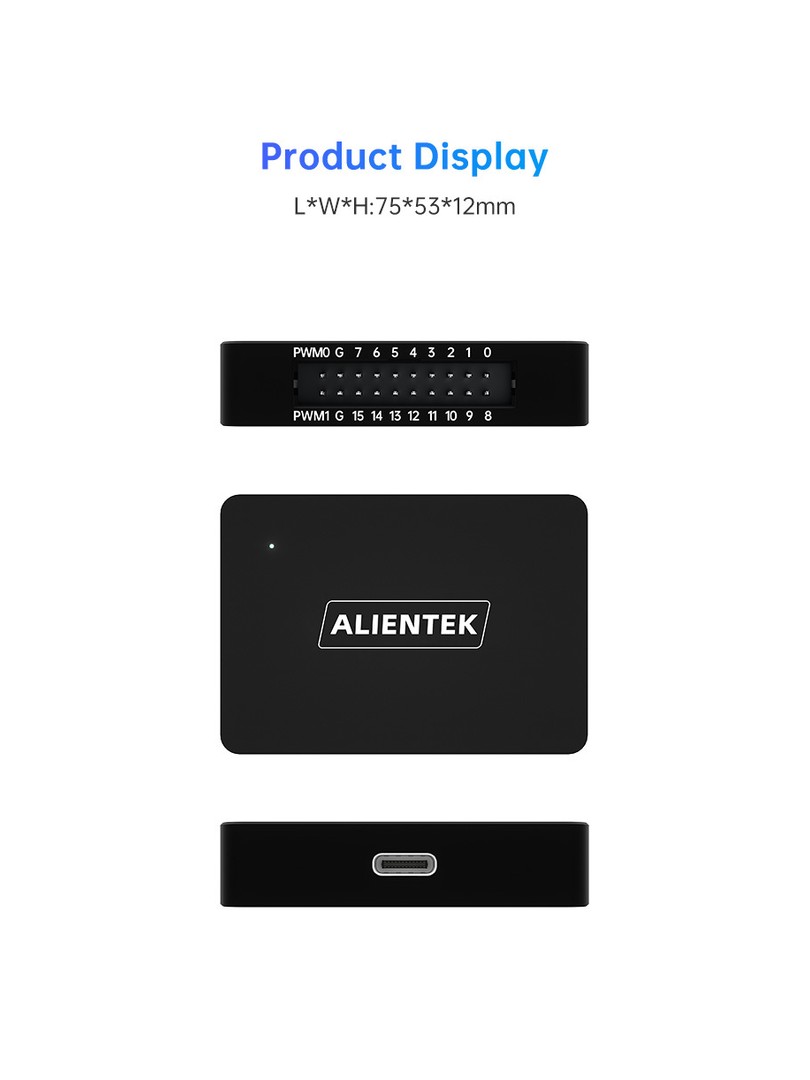

Wymiary: 75 × 53 × 12 mm

Temperatura pracy: 0-70 °C

Typowe zastosowania

Analiza protokołów UART, SPI, I²C, CAN i innych protokołów cyfrowych

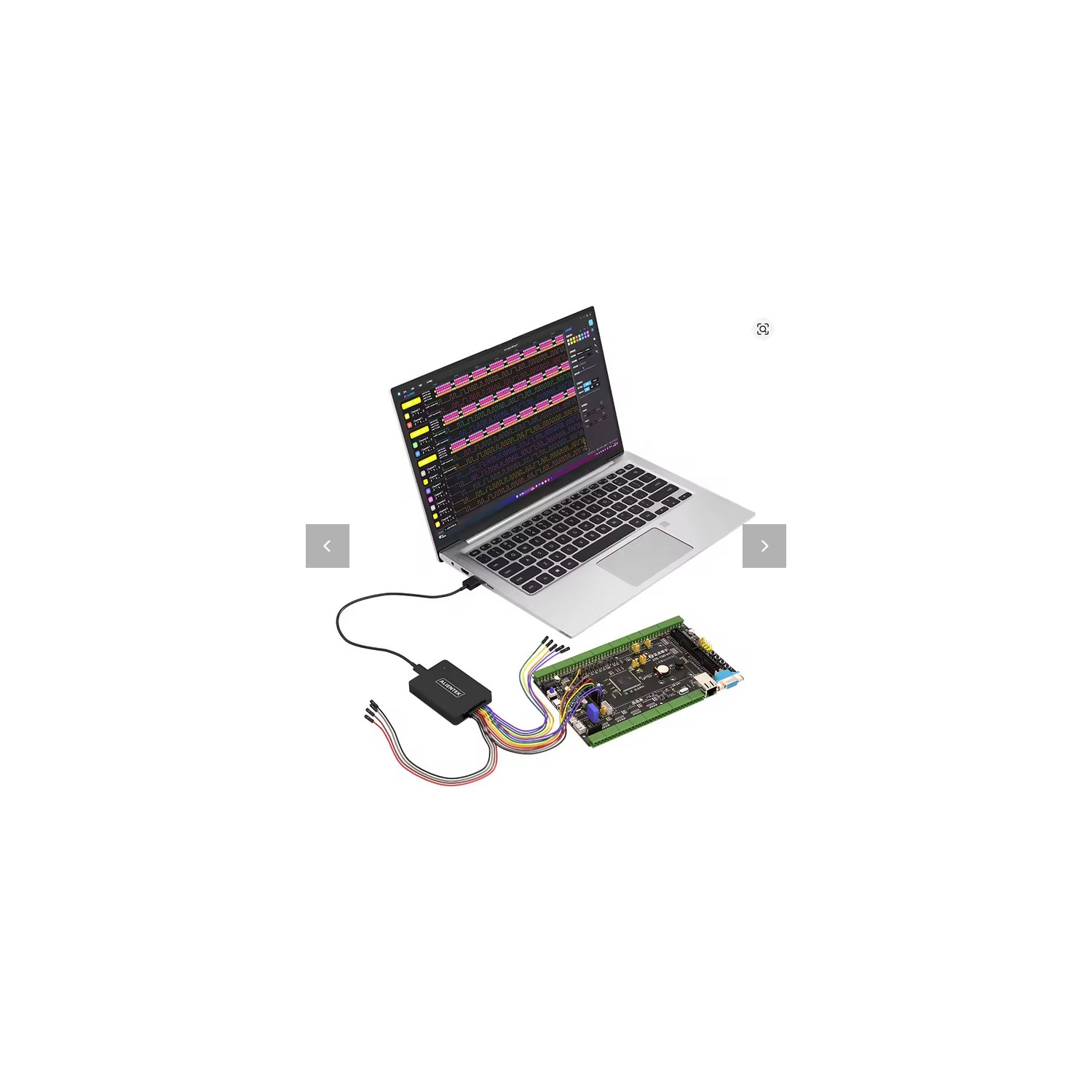

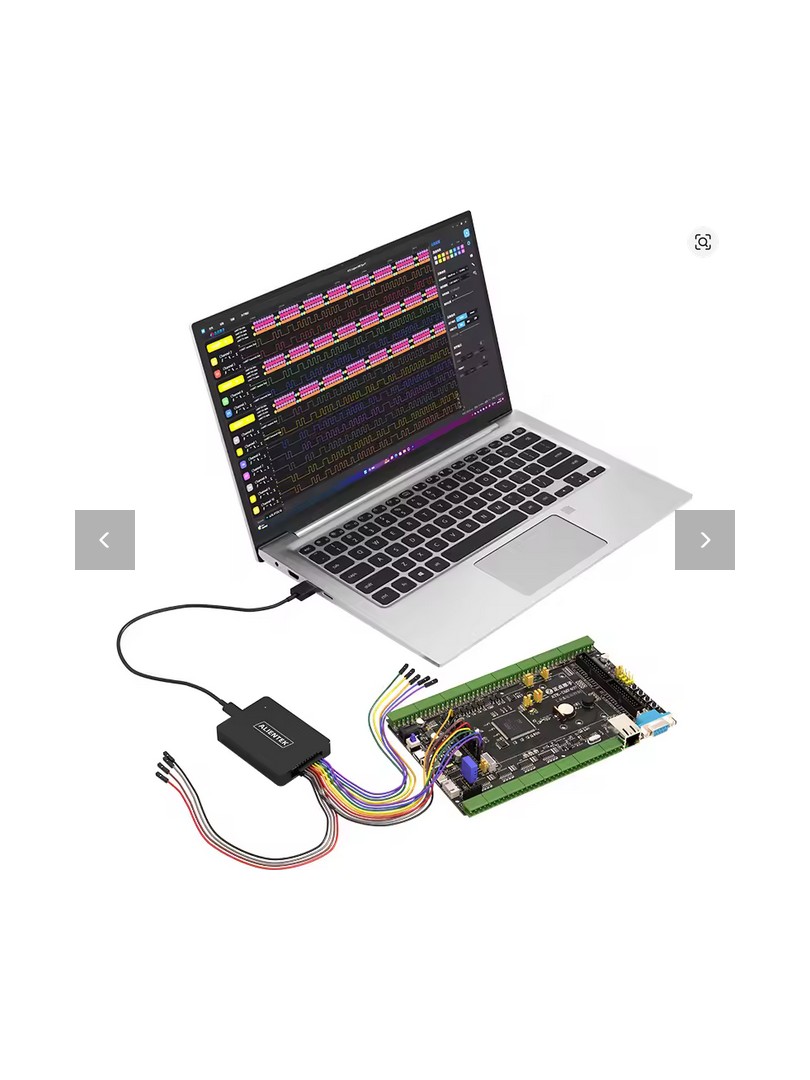

Rozwój mikrokontrolerów i systemów wbudowanych

Cyfrowa analiza taktowania i integralności sygnału

Edukacja, prace laboratoryjne i diagnostyka napraw

Zawartość opakowania

1 × analizator logiczny DL16

16 × kable sondy logicznej z zaciskami

1 × kabel USB typu C

1 × skrócona instrukcja obsługi

Analizator logiczny DL16 zapewnia praktyczną równowagę między liczbą kanałów, wydajnością próbkowania i obsługą protokołów, dzięki czemu jest niezawodnym narzędziem do codziennego wbudowanego debugowania i analizy.
