ZUBR VA-1 Czerwony jednofazowy cyfrowy woltoamperomierz do monitorowania sieci
Napięcie Prąd Moc Cos φ | Rejestr 100 wartości | TrueRMS | Montaż na szynie DIN
ZUBR VA-1 red to cyfrowy jednofazowy woltoamperomierz zaprojektowany do wskazywania wartości sieci energetycznej w życiu codziennym i przemyśle.
Mierzy napięcie, prąd, moc i cos φ oraz zawiera nieulotny dziennik do rejestrowania odchyleń sieci.
Najważniejsze cechy
- Wieloparametrowy pomiar: mierzy napięcie, prąd, moc i cos φ.
- Tryby pomiaru mocy: obsługuje wskazanie mocy czynnej, biernej i pełnej.
- Rejestrowanie odchyleń: przechowuje ostatnie odchylenia parametrów sieci w pamięci nieulotnej.
- Dostęp do dziennika: dziennik jest otwierany przez krótkie naciśnięcie przycisku "+".
- Wskaźnik nowego wpisu: migający wskaźnik wskazuje nowy wpis w dzienniku, który nie był przeglądany.
- Konfigurowalne limity: można ustawić limity napięcia i prądu dla zapisu w dzienniku urządzenia.
- Ustawienie opóźnienia zapisu: umożliwia ustawienie opóźnienia czasu zapisu w przypadku przekroczenia limitu prądu.
- Ustawienia wyświetlacza: możliwość ustawienia jasności ekranu cyfrowego w trybie gotowości.
- Korekta wartości: obsługuje korektę wartości napięcia i prądu na ekranie.
- Materiał obudowy: obudowa wykonana z niepalnego poliwęglanu.
- Podłączenie elektryczne: wykorzystuje zaciskane zaciski i szynę zasilającą.
- Instalacja w rozdzielnicy: zajmuje standardowe moduły w rozdzielnicy i wykorzystuje standardowe połączenie wejścia-wyjścia.
- Montaż na szynie DIN: montaż na szynie DIN w rozdzielnicy.
Specyfikacja techniczna
- Kategoria produktu: woltomierz-amperomierz
- Metoda instalacji: na szynie DIN
- Szerokość szyny DIN: 35 mm
- Liczba faz: 1 faza 230 V
- Zabezpieczenie termiczne: nie
- TrueRMS: tak
- Główny limit prądu: 0,1-63 А
- Napięcie zasilania: 100-420 V
- Pobór prądu: nie więcej niż 4,5 mA
- Przekrój przewodu: nie więcej niż 16 mm²
- Waga: 0,144 kg ±10 %

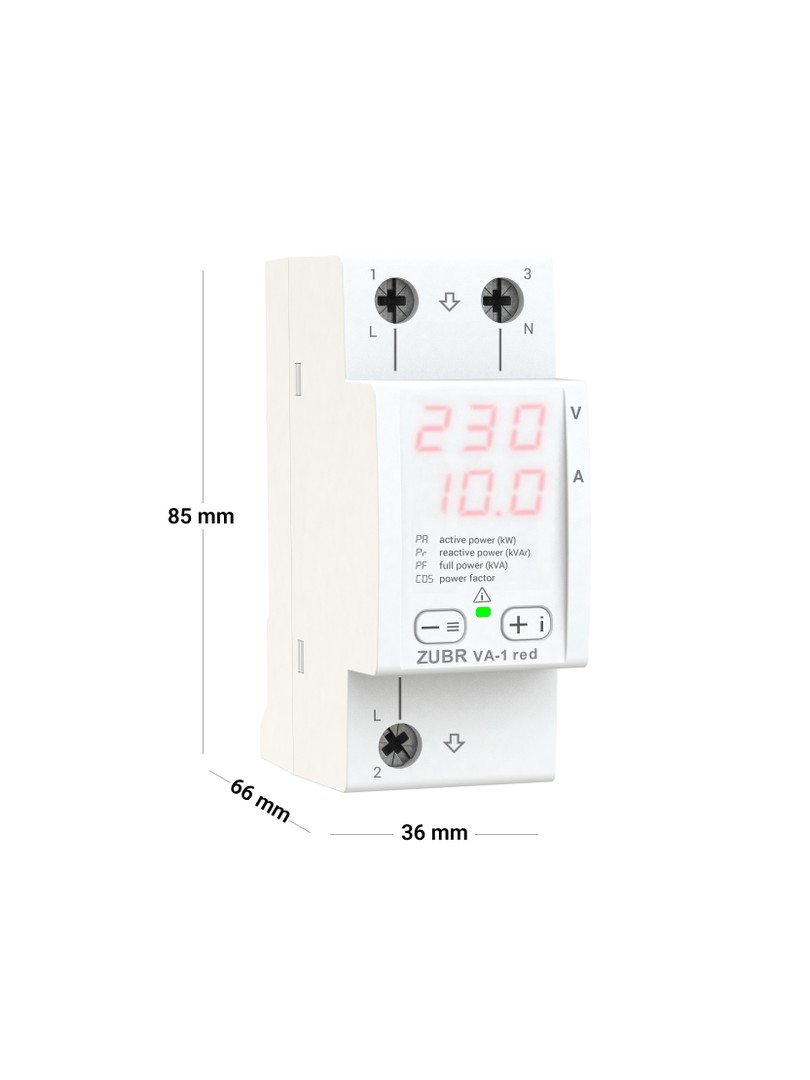

- Wymiary całkowite (szer. x wys. x gł.): 36 х 85 х 66 mm
- Stopień ochrony IP zgodnie z GOST: ІР20
Uwagi
- Aby wyświetlić dziennik, należy wejść do dziennika, naciskając przycisk "+" przez krótki czas.
- Jeśli istnieje możliwość przedostania się wody do urządzenia lub zwiększonej wilgotności, lepiej jest zainstalować je w tablicy o klasie ochrony ІR55 zgodnie z GOST 14254.
Typowe zastosowania
- Monitorowanie jakości zasilania w życiu codziennym i przemyśle
- Ulepszanie elektrycznego panelu serwisowego ze wskazaniem sieci
- Wskazanie w rozdzielnicy, gdy przekaźnik napięciowy nie ma wskazania
Pakiet zawiera
- 1 x ZUBR VA-1 czerwony jednofazowy cyfrowy woltoamperomierz do monitorowania sieci
Miernik ZUBR VA-1 red jest przeznaczony do monitorowania i wskazywania parametrów sieci jednofazowej z rejestracją odchyleń w rozdzielnicach.
