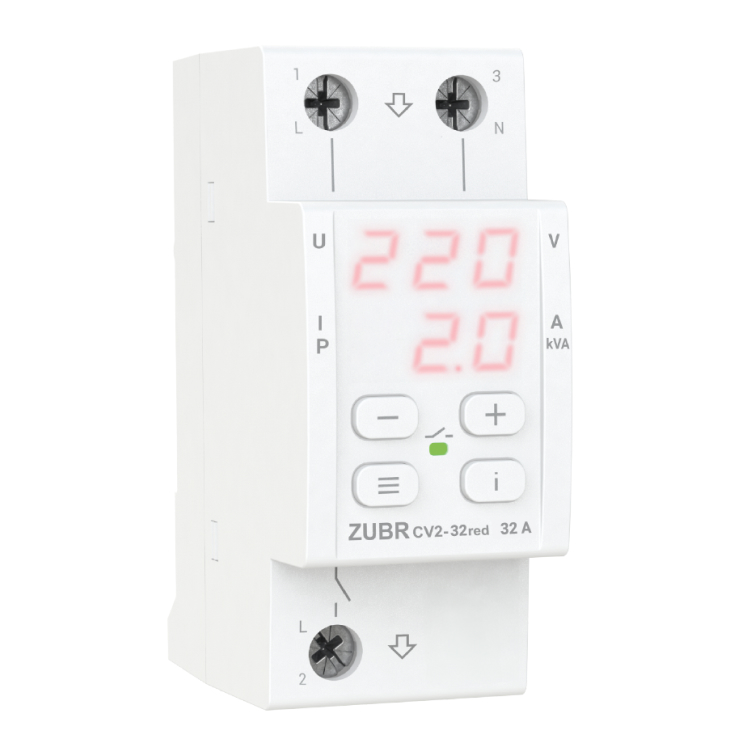

ZUBR CV2-32 Red to przekaźnik napięciowy przeznaczony do ochrony urządzeń przed wysokim i niskim napięciem, przerwą zerową oraz do ograniczania poboru prądu lub mocy.

W przypadku odchyleń napięcia przekaźnik odłącza obciążenie i podłącza je ponownie po normalizacji. Gdy prąd lub moc zostaną przekroczone, obciążenie zostanie odłączone po określonym czasie opóźnienia.

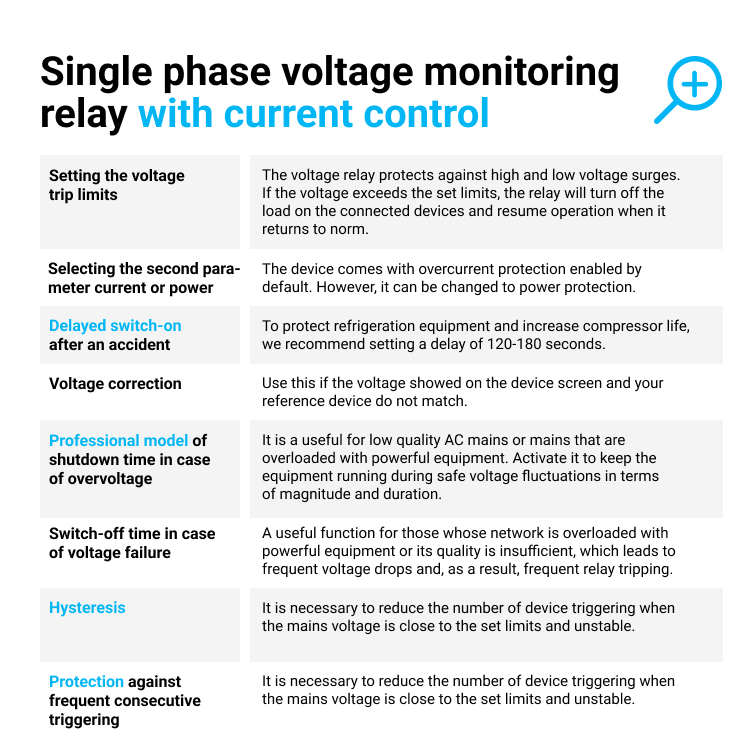

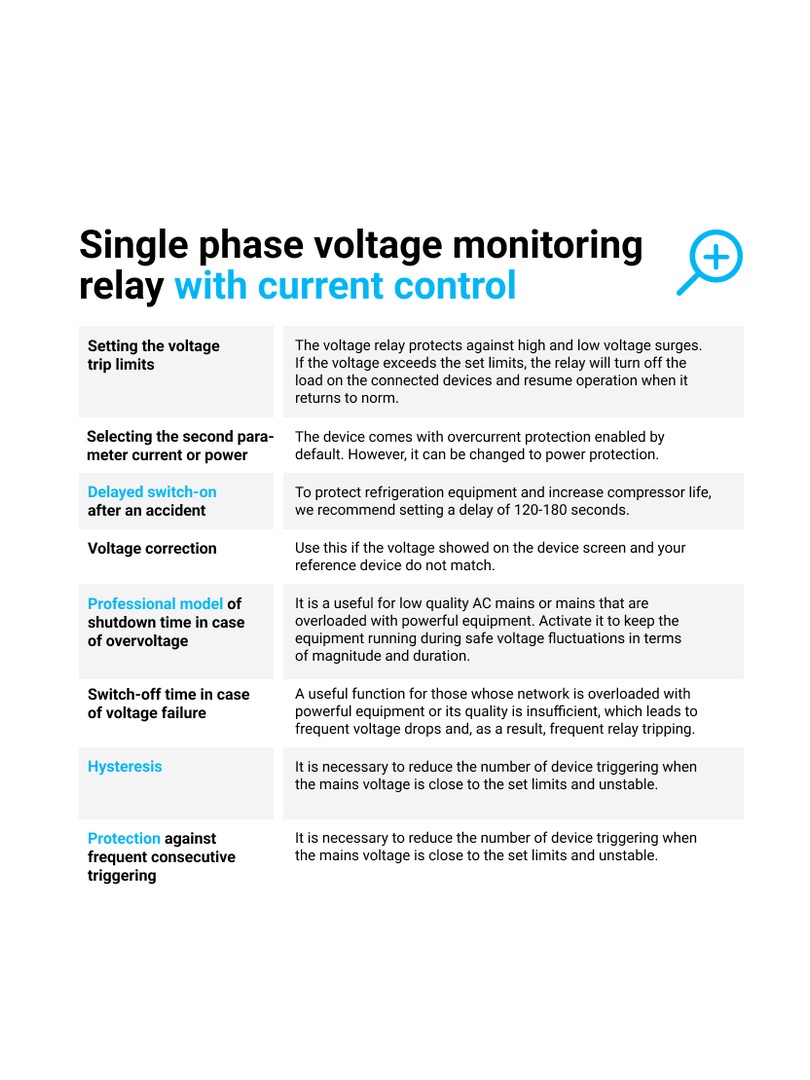

Kluczowe cechy

Ochrona napięciowa: chroni podłączony sprzęt przed wysokim i niskim napięciem, a także przed przerwą zerową.

Ograniczenie prądu i mocy: ogranicza pobór prądu lub mocy czynnej za pomocą konfigurowalnych ustawień.

Automatyczna kontrola obciążenia: odłącza obciążenie w nienormalnych warunkach i przywraca działanie po normalizacji.

Pomiar TrueRMS: redukuje wpływ zakłóceń sieciowych na pomiar napięcia.

Profesjonalny tryb wyłączania: umożliwia aktywację modelu opóźnienia opartego na krzywej ITIC.

Ochrona przed przegrzaniem: wbudowany czujnik temperatury odłącza obciążenie, gdy temperatura wewnętrzna przekroczy próg.

Blokowanie po wielokrotnym przegrzaniu: przekaźnik blokuje działanie po wielokrotnym przegrzaniu do czasu interakcji użytkownika.

Dziennik alarmów: nieulotna pamięć przechowuje ostatnie uruchomienia awaryjne.

Regulowaneopóźnienia: konfigurowalne czasy opóźnienia włączenia i wyłączenia obciążenia.

Regulowana histereza: optymalizuje działanie, gdy napięcie sieciowe jest bliskie ustawionym limitom.

Ochrona przed częstymi operacjami: ogranicza powtarzające się uruchomienia przekaźnika w celu ochrony podłączonego sprzętu.

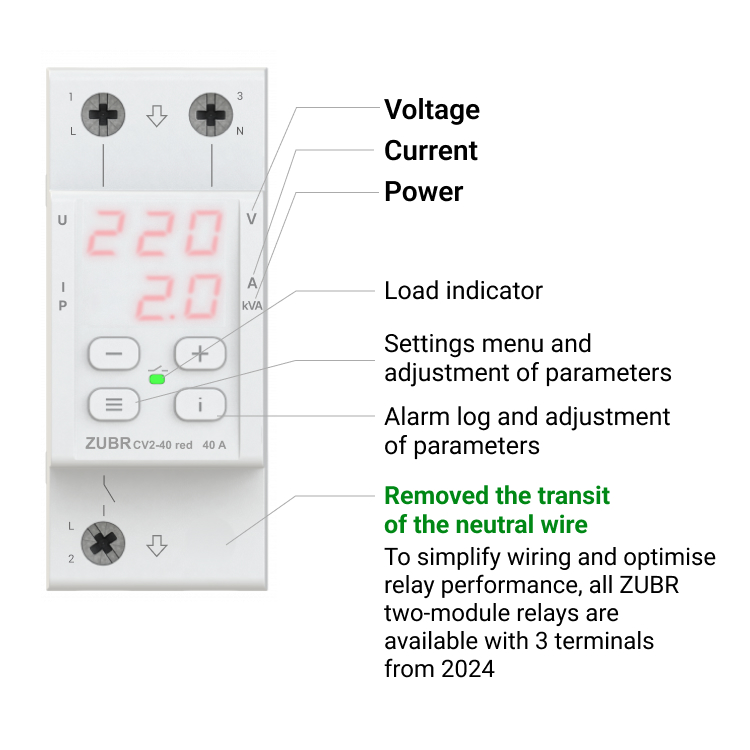

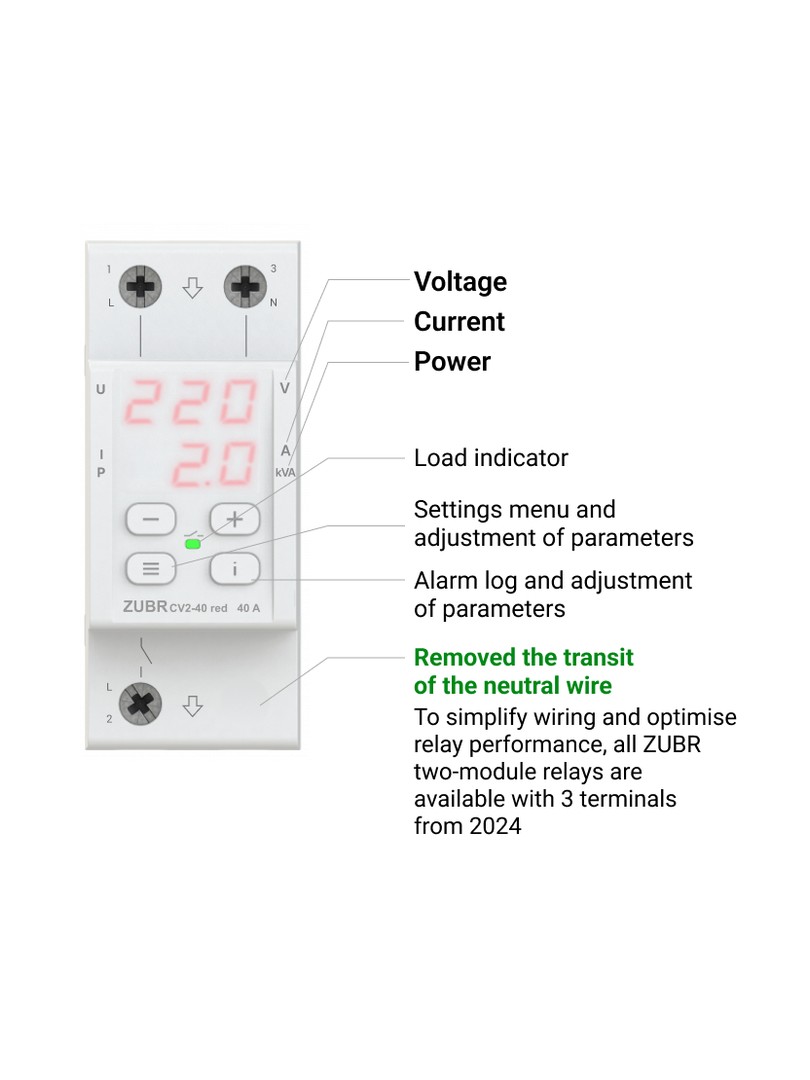

Sterowanie przyciskami: konfigurowane za pomocą przycisków na panelu przednim z wyświetlaczem informacyjnym.

Cyfrowe wskazanie: ekran wyświetla napięcie i informacje systemowe z regulowaną jasnością.

Kompaktowa obudowa: zaprojektowany do instalacji w standardowych rozdzielnicach.

Specyfikacja techniczna

Kategoria produktu: przekaźnik napięciowy

Prąd znamionowy: 32 A

Maksymalny prąd krótkotrwały: 40 A (10 minut)

Metoda instalacji: na szynie DIN

Szerokość szyny DIN: 36 mm

Liczba faz: 1 faza 230 V

Zabezpieczenie termiczne: tak

TrueRMS: tak

Profesjonalny tryb wyłączania: tak

Dolna granica napięcia: 120-210 V

Górny limit napięcia: 220-280 V

Obciążalność znamionowa: 7 000 VA

Czas wyłączenia obciążenia przy obniżeniu napięcia: 0,1-10,0 s (>120 V), nie więcej niż 0,04 s (<120 V)

Czas wyłączenia obciążenia przy przekroczeniu napięcia: nie więcej niż 0,03 s

Ograniczenie prądu głównego: 0,1-32 A

Ograniczenie mocy czynnej: 0,1-7,0 kVA

Czas opóźnienia włączenia obciążenia: 3-999 sek

Czas opóźnienia wyłączenia obciążenia: 0-240 s

Typ przekaźnika: elektromagnetyczny

Napięcie zasilania: 100-420 V

Przekrój przewodu: nie więcej niż 16 mm²

Waga: 0,19 kg

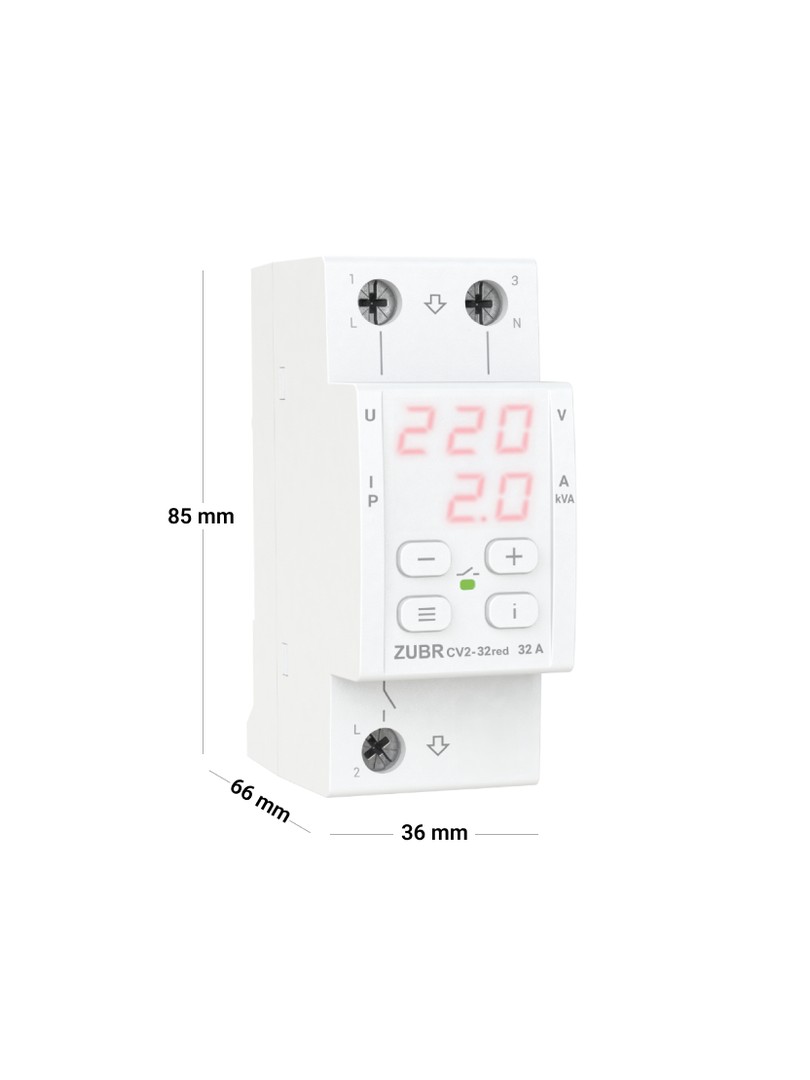

Wymiary całkowite (szer. x wys. x gł.): 36 x 85 x 66 mm

Liczba uruchomień pod obciążeniem, nie mniej niż: 10 000 cykli

Liczba uruchomień bez obciążenia, nie mniej niż: 500 000 cykli

Stopień ochrony IP według GOST: IP20

Uwagi

W przypadku zwiększonej wilgotności lub możliwości przedostania się wody do urządzenia, płyta musi spełniać wymogi stopnia ochrony IP55 zgodnie z GOST 14254.

Typowe zastosowania

Ochrona jednofazowego sprzętu elektrycznego przed odchyleniami napięcia

Ograniczanie prądu lub mocy w sieciach elektrycznych

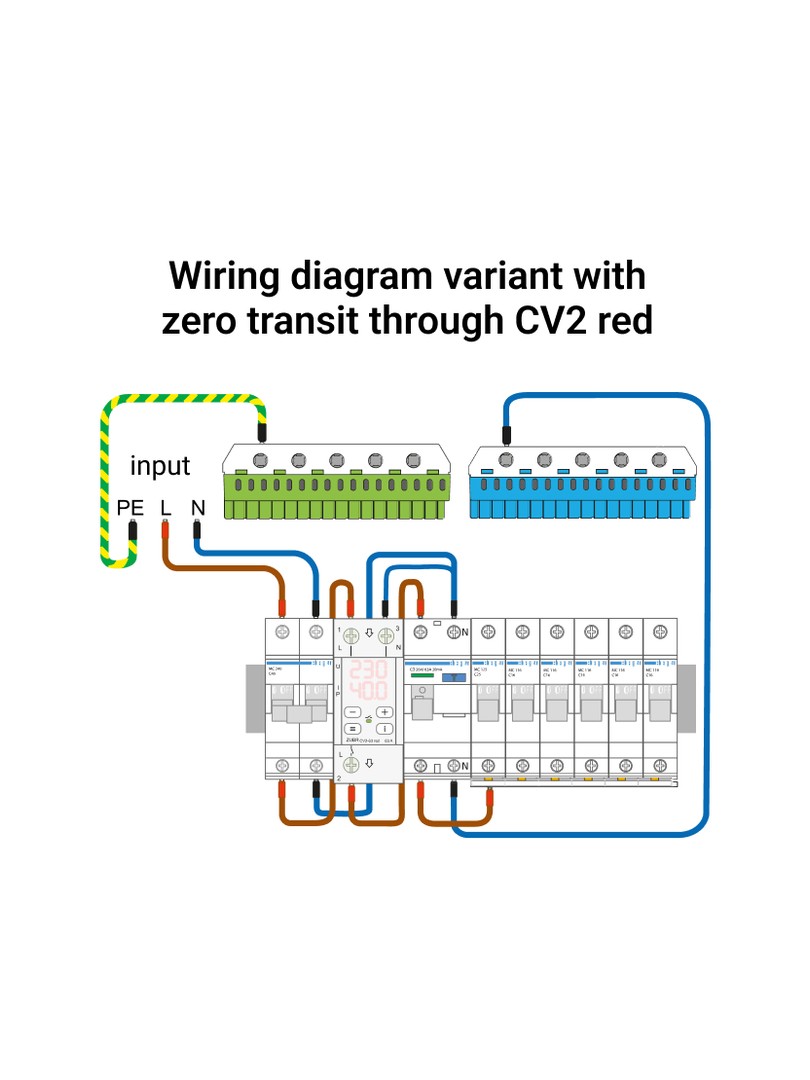

Instalacja w rozdzielnicach w celu ochrony obciążenia

Pakiet zawiera

1 x przekaźnik napięciowy ZUBR CV2-32

1 x certyfikat gwarancyjny

1 x Paszport techniczny

1 x instrukcja

1 x Opakowanie

ZUBR CV2-32 Red jest przeznaczony do monitorowania i ochrony jednofazowych sieci elektrycznych poprzez odłączanie obciążenia w warunkach nienormalnego napięcia, prądu lub temperatury.
