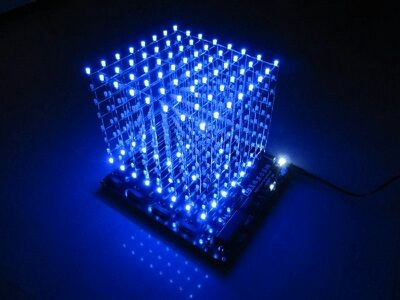

Kostka świetlna 3D 8x8x8 Zestaw DIY Spektrum muzyczne 51 MCU Okrągłe niebieskie diody LED
Opis produktu
Zestaw 8x8x8 LED Light Cube DIY Kit to fascynujący projekt elektroniczny, który pozwala zbudować matrycę 3D z 512 diod LED. Kontrolowana przez mikrokontroler STC, ta kostka oferuje różnorodne efekty świetlne i obsługuje wykrywanie dźwięku, tryby rysowania i sterowanie komputerem hosta. Idealny dla entuzjastów elektroniki i osób uczących się, szukających praktycznego doświadczenia w lutowaniu i programowaniu.
Model produktu: TJ-56-122-2
Główne cechy
- Długa animacja i wiele efektów dźwiękowych
- Cztery doskonale zaprojektowane niezależne przyciski boczne sterują różnymi funkcjami, obsługując bezprzewodowy pilot na podczerwień i komputer hosta
- Kod źródłowy w języku C i zaawansowane funkcje sprzętowe
- Znakomita duża płytka drukowana, wysokiej jakości materiał
- Doskonały wybór dla początkujących użytkowników mikrokontrolerów

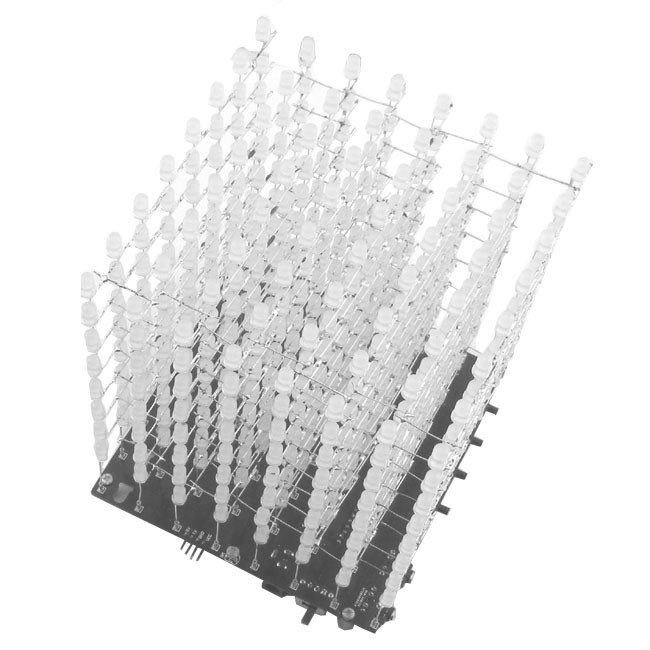

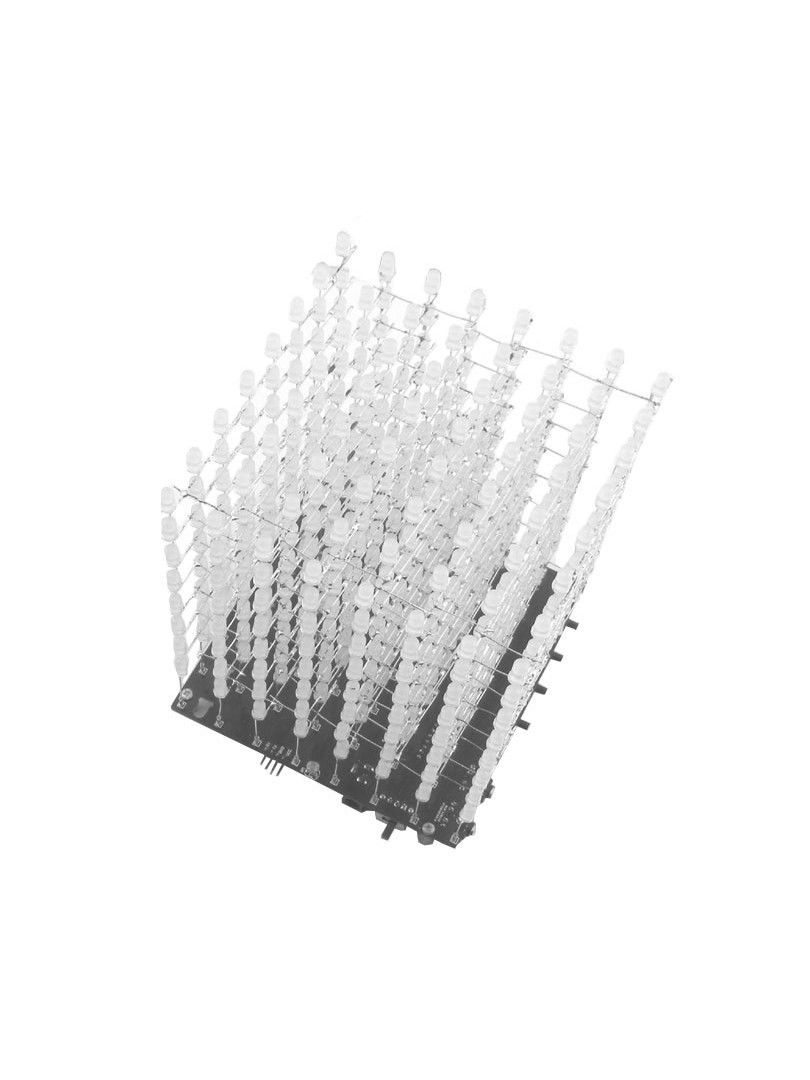

- 512 diod LED rozmieszczonych w 8 warstwach siatki 8x8
- 42 tryby animacji rysowania offline
- 14 trybów dźwiękowych offline
- Regulowana jasność dla funkcji oświetlenia nocnego
- Obsługuje tryb rysowania PC i tryb audio za pośrednictwem komputera hosta
- Cztery niezależne przyciski fizyczne do pełnego sterowania ręcznego
- Obsługa opcjonalnego zewnętrznego pilota zdalnego sterowania i wejścia zasilania USB
- Solidne pola lutownicze i układ PCB zaprojektowane z myślą o łatwym montażu
Specyfikacja produktu
- Napięcie zasilania: 5 V DC
- Napięcie wejściowe: 4,5 V - 5,5 V DC
- Zalecane zasilanie: 5V/2A (obsługiwane przez USB lub power bank)
- Prąd: 1A~2A (2A zapewnia lepsze wyniki)
- Główny układ sterujący: STC12C5A60S2 (kompatybilny z serią 51)
- Sterownik: 74HC595 + ME495

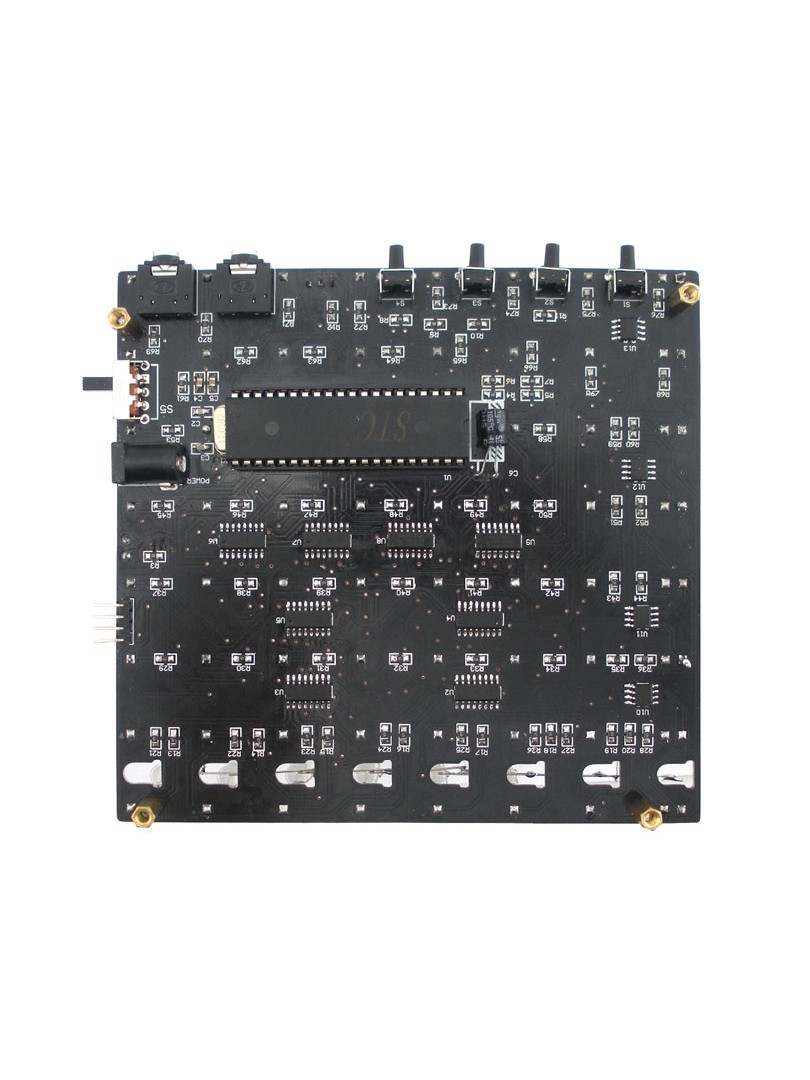

- Rozmiar płytki drukowanej: 132 x 132 mm
- Konfiguracja diod LED: 8 warstw x 64 diody LED = łącznie 512 diod LED
- Kolor diod LED: okrągłe niebieskie diody LED
Wprowadzenie do funkcji Light Cube
Ten produkt oferuje wiele zaawansowanych trybów:
- 42 tryby animacji offline: Różne wstępnie zaprogramowane efekty animacji
- 14 trybów audio offline: Tryby czułe na dźwięk, które reagują na muzykę i dźwięk
- Funkcja zdalnego sterowania na podczerwień: Opcjonalny zewnętrzny pilot na podczerwień
- Regulowany tryb jasności oświetlenia nocnego: Może być używana jako dekoracyjna lampka nocna
- Tryb wykrywania płyty głównej po włączeniu zasilania: Funkcja autotestu po uruchomieniu
- Tryb audio komputera hosta: Zaawansowana wizualizacja dźwięku poprzez połączenie z komputerem
- Tryb animacji komputera hosta: Tworzenie i wyświetlanie niestandardowych animacji z komputera
- Tryb zmodyfikowanej animacji komputera hosta: Modyfikowanie i przesyłanie niestandardowych animacji
Funkcje: Dynamiczny dźwięk + 10+ minut animacji + komputer hosta + bezprzewodowy pilot zdalnego sterowania
Opis interfejsu
- Przyciski: Cztery niezależne przyciski fizyczne sterują rysowaniem, trybami dźwięku, jasnością i nie tylko
- Połączenie z hostem: Umożliwia zaawansowane programowanie i sterowanie za pośrednictwem komputera

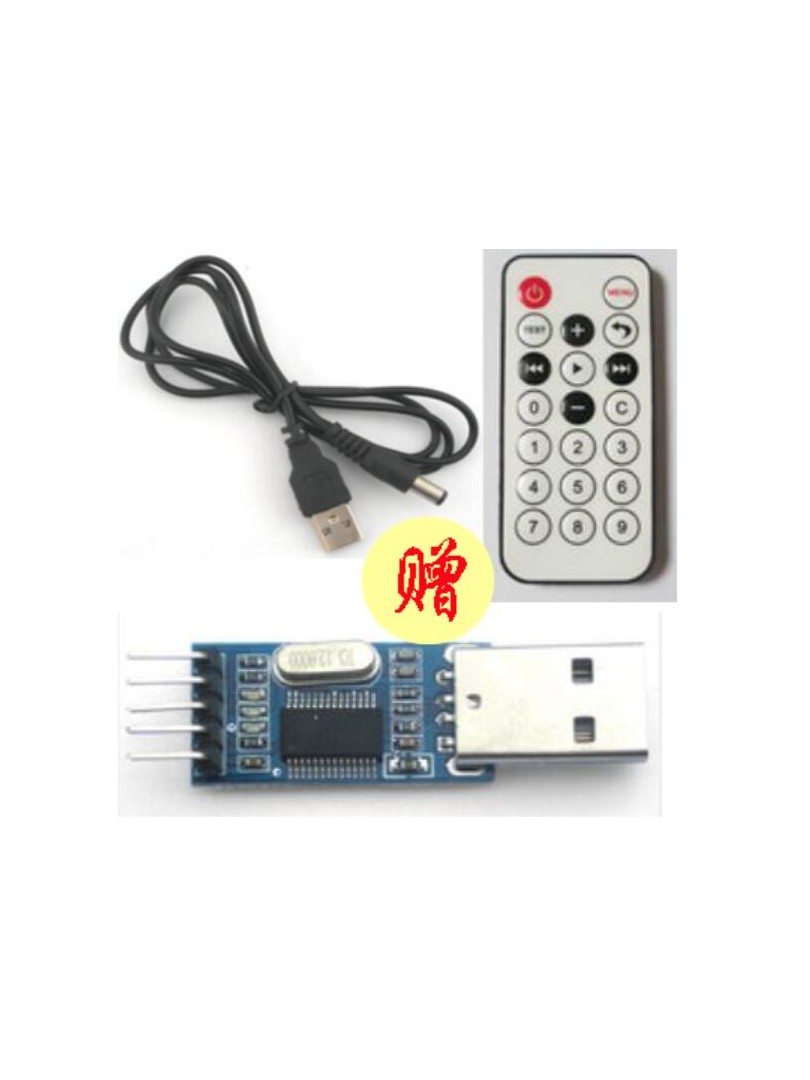

- Pilot (opcjonalny): Obsługiwany zewnętrzny pilot na podczerwień
Schemat projektowy
STC12C5A60S2 + 74HC595 + ME495 Schemat projektowy:
- Integruje mikrokontroler STC12C5A60S2, kompatybilny z serią 51, a program jest prosty.
Informacje o montażu
- Jest to kompletny zestaw DIY, wymagający lutowania i montażu.

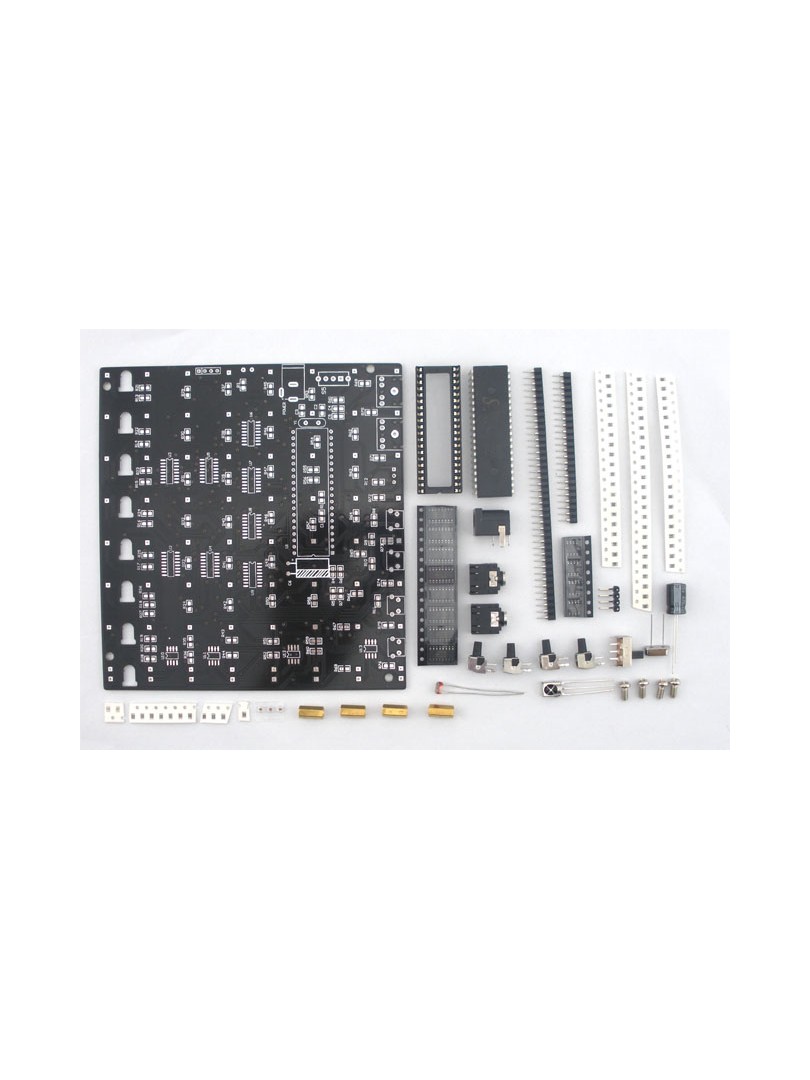

- W zestawie znajdują się wszystkie części, w tym płytka drukowana, diody LED i elementy kontrolera
- Wymagana jest podstawowa znajomość elektroniki i umiejętności lutowania
- Diody LED muszą być ręcznie rozmieszczone i przylutowane (łącznie 512)
Pakiet zawiera

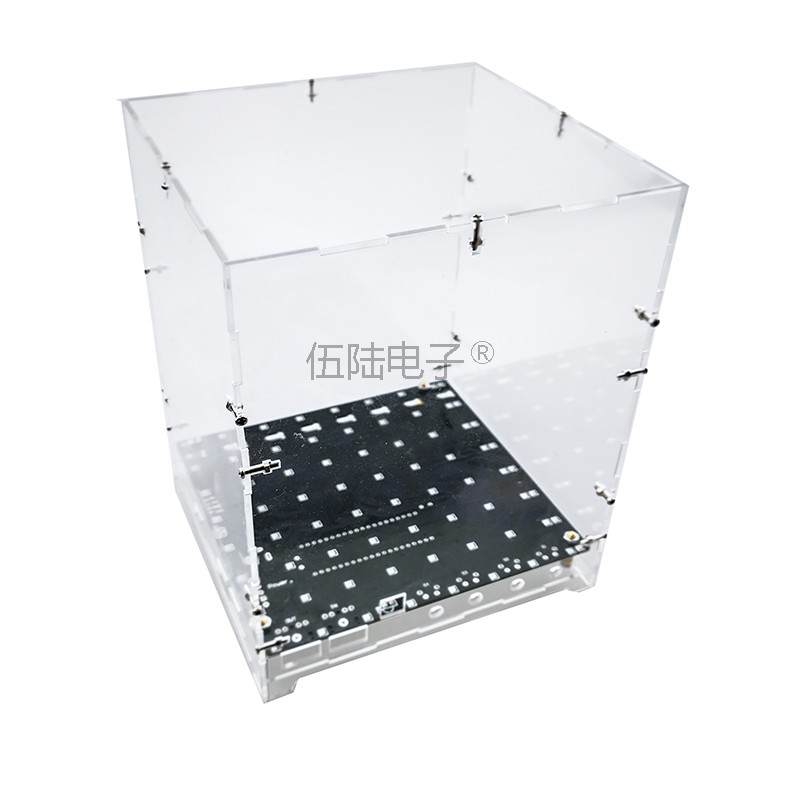

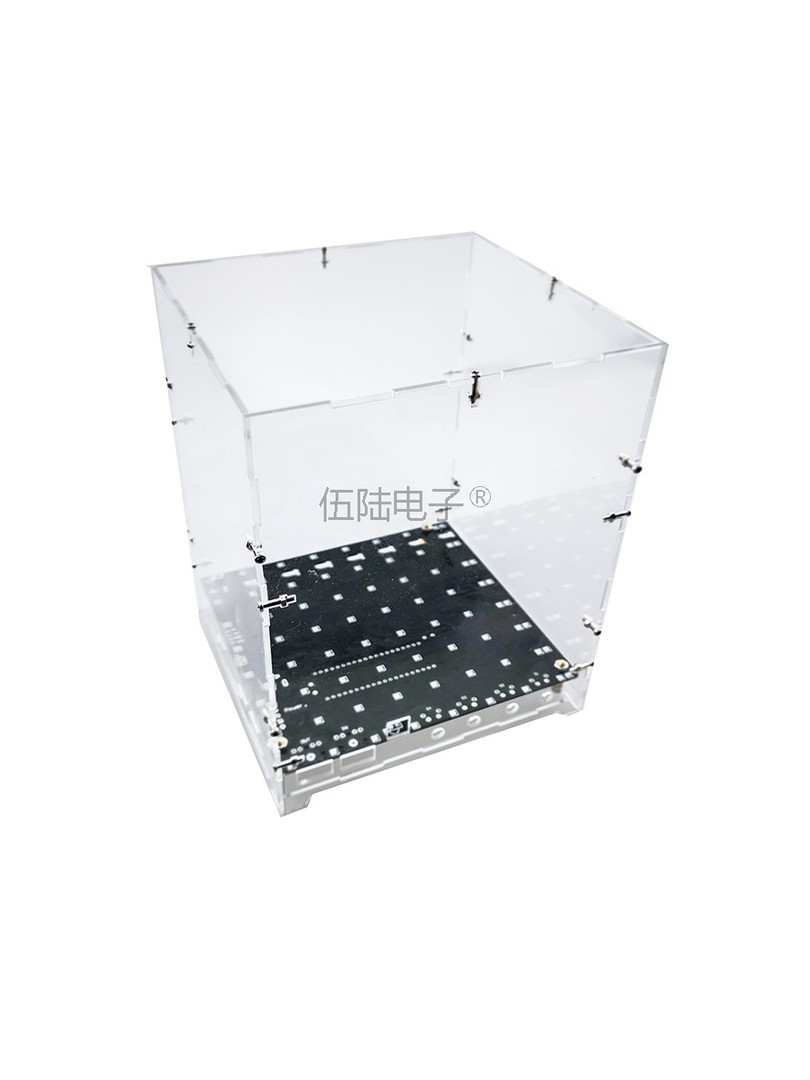

- 1 x zestaw 3D8 LED Light Cube DIY (niezmontowany) - zestaw + akrylowa obudowa
- Okrągłe niebieskie diody LED (łącznie 512)
Ważne uwagi
- Wymagany montaż - jest to zestaw do samodzielnego montażu, a nie gotowy produkt.
- Zasilacz nie jest dołączony do zestawu
- Ostateczny wygląd może się nieznacznie różnić ze względu na partię produkcyjną
