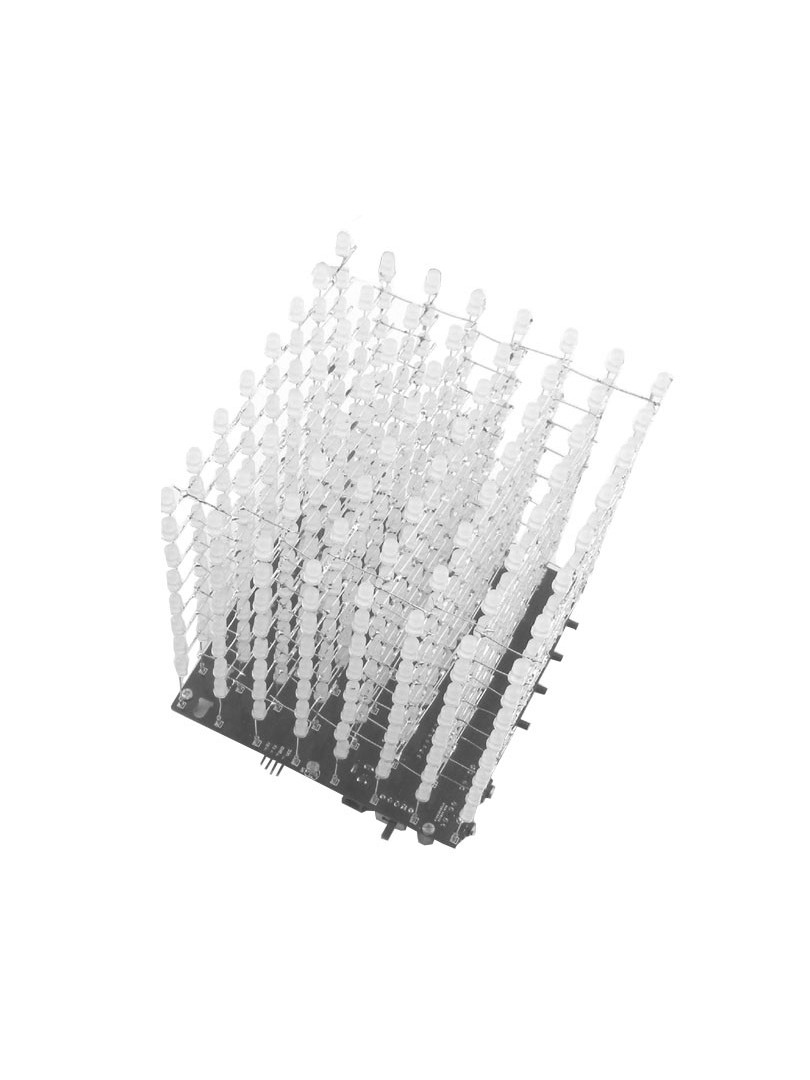

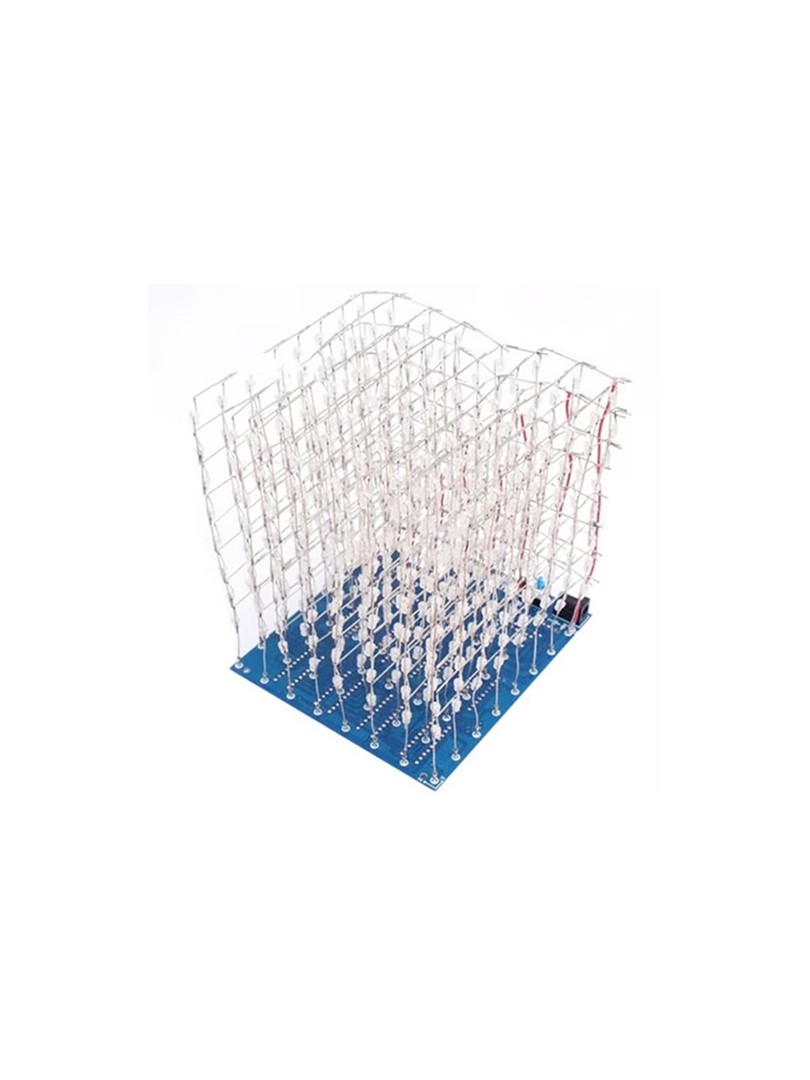

Zestaw 8×8×8 LED Light Cube DIY Kit to fascynujący projekt elektroniczny, który pozwala zbudować matrycę 3D składającą się z 512 diod LED. Kontrolowana przez mikrokontroler STC, kostka ta oferuje różnorodne efekty świetlne i obsługuje wykrywanie dźwięku, tryby rysowania i sterowanie komputerem hosta. Idealny dla entuzjastów elektroniki i osób uczących się, szukających praktycznego doświadczenia w lutowaniu i programowaniu.

Główne cechy

512 diod LED rozmieszczonych w 8 warstwach siatki 8×8

42 tryby animacji rysowania offline

14 trybów dźwiękowych offline

Regulowana jasność dla funkcji oświetlenia nocnego

Obsługa trybu rysowania PC i trybu audio za pośrednictwem komputera hosta

Cztery niezależne przyciski fizyczne do pełnego sterowania ręcznego

Obsługa opcjonalnego zewnętrznego pilota zdalnego sterowania i wejścia zasilania USB

Solidne pola lutownicze i układ PCB zaprojektowane z myślą o łatwym montażu

Specyfikacja techniczna

Napięcie zasilania: 4,5 V - 5,5 V DC

Zalecane zasilanie: 5V/2A (obsługiwane przez USB lub power bank)

Główny układ sterujący: STC12C5A60S2

Sterownik: 74HC595 + ME495

Rozmiar płytki drukowanej: 132 × 132 mm

Konfiguracja diod LED: 8 warstw × 64 diody LED = łącznie 512 diod LED

Opis interfejsu

Przyciski: Sterowanie rysowaniem, trybami dźwięku, jasnością i nie tylko

Połączenie z hostem: Umożliwia zaawansowane programowanie i sterowanie

Pilot (opcjonalny): Obsługiwany zewnętrzny pilot na podczerwień

Informacje dotyczące montażu

Jest to kompletny zestaw DIY, który wymaga lutowania i montażu.

W zestawie znajdują się wszystkie części, w tym płytka drukowana, diody LED i elementy kontrolera.

Wymagana jest podstawowa znajomość elektroniki i umiejętności lutowania

Pakiet zawiera

1 × zestaw do samodzielnego montażu 3D8 LED Light Cube (niezmontowany)

Uwagi

Wymagany montaż - jest to zestaw do samodzielnego montażu

Zasilacz nie jest dołączony

Diody LED muszą być ręcznie rozmieszczone i przylutowane (łącznie 512)

Ostateczny wygląd może się nieznacznie różnić ze względu na partię produkcyjną

Zestaw do samodzielnego montażu Trójwymiarowa kostka LED 8×8×8 3D8 DIY Kit
