Zestaw do samodzielnego montażu przełącznika dźwięku i światła DIY Kit

Zestaw do samodzielnego sterowania dźwiękiem i światłem

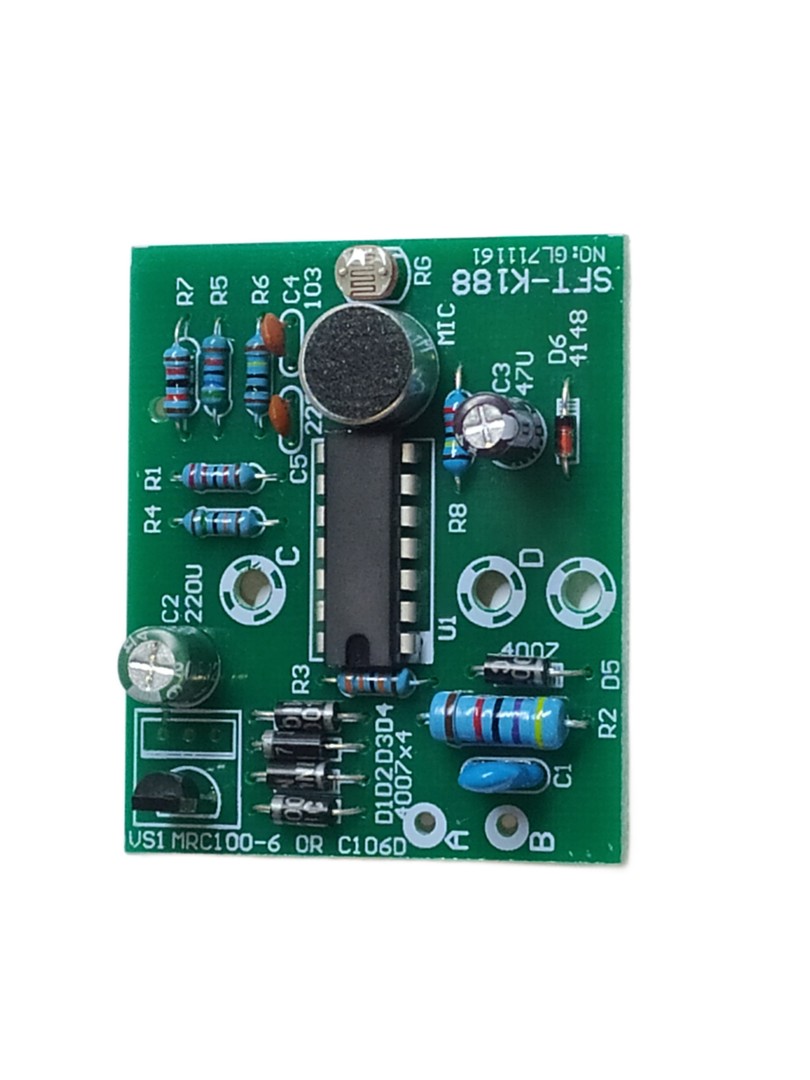

SFT-K188 to praktyczny zestaw przełącznika aktywowanego dźwiękiem i światłem, przeznaczony dla początkujących elektroników i entuzjastów majsterkowania. Moduł ten automatycznie aktywuje podłączone urządzenie (takie jak światło), gdy wykryje dźwięk w ciemnym otoczeniu, a następnie wyłącza je po krótkim czasie. Jest szeroko stosowany w inteligentnym sterowaniu oświetleniem i podstawowych scenariuszach automatyzacji.

Kluczowe funkcje

• Przełączanie aktywowane dźwiękiem za pomocą mikrofonu elektretowego
• Działanie wrażliwe na światło za pomocą fotorezystora (działa tylko przy słabym oświetleniu)
• Funkcja automatycznego opóźnienia wyłączenia (regulowana)
• Zintegrowany układ logiczny CD4011 i przełączanie tyrystorowe
• Bezpieczna konstrukcja zasilana obniżonym, wyprostowanym napięciem 220 V AC

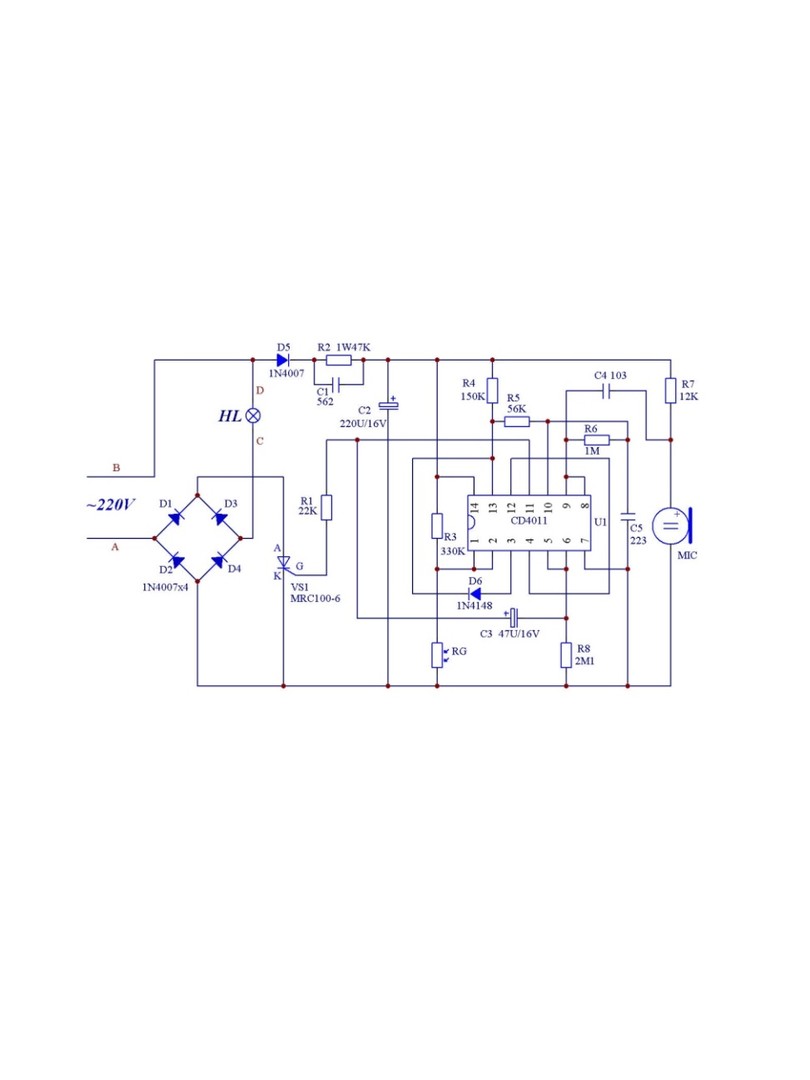

Zasada działania

Gdy dźwięk (taki jak kroki lub klaskanie) jest wykrywany przezmikrofon elektretowy (MIC), jest on konwertowany na sygnał elektryczny i kształtowany przez bramkę NAND CD4011.Aby zapobiec aktywacji w ciągu dnia, obwód zawiera fotorezystor (RG) i dzielnik napięcia (z R3) dla wrażliwości na światło. Gdy jest ciemno, rezystancja RG jest wysoka, co pozwala obwodowi reagować na dźwięk.

Po aktywacji sygnał jest wysyłany do tyrystora, włączając wyjście. Opóźnienie jest realizowane przez kondensator C3 i rezystor R8 (regulowany). Po upływie czasu opóźnienia sygnał wyłącza się, a wyjście odłącza się.

Obwód jest zasilany przez wejście 220 V AC, które jest prostowane półfalowo przez diodę D5, obniżane za pomocąR2/C1 i filtrowane przez C2 w celu wytworzenia zasilania 5 V DC dla komponentów logicznych.

Specyfikacja techniczna

Zestaw zawiera

• 1 × płytka drukowana (PCB)
• 1 × mikrofon elektretowy
• 1 × fotorezystor
• 1 × układ CD4011
• 1 × tyrystor
• Elementy pasywne (rezystory, kondensatory, diody)

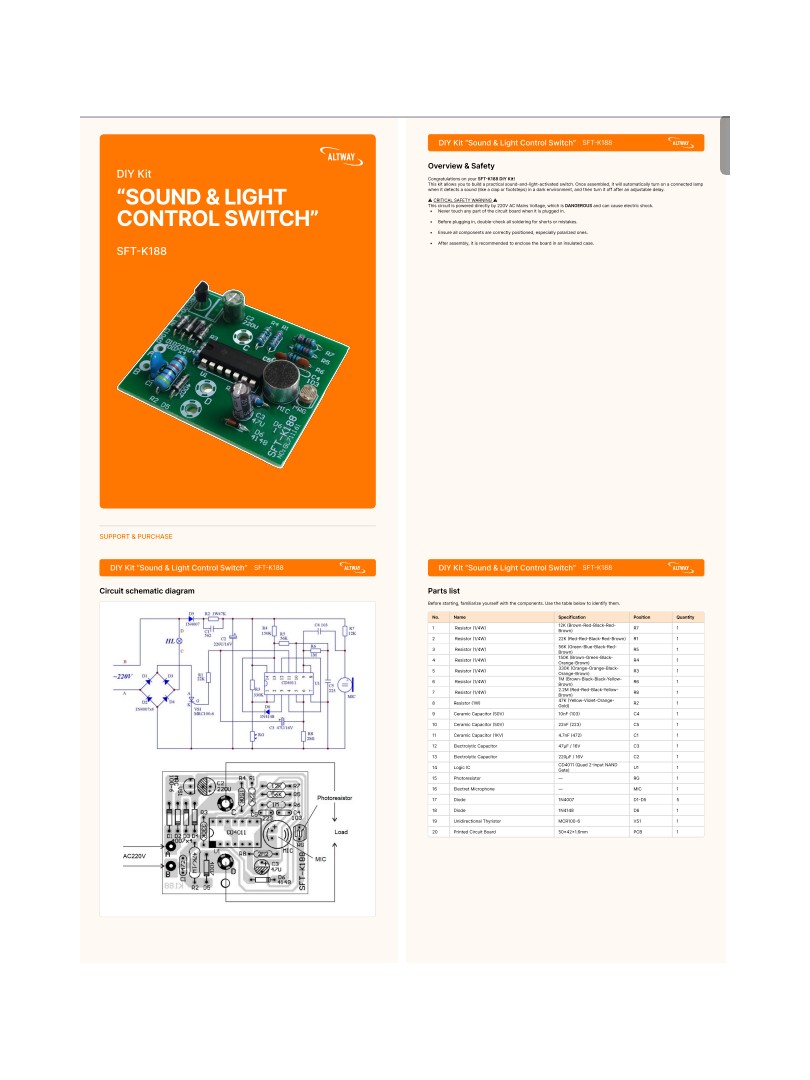

• Instrukcja montażu (może się różnić w zależności od dostawcy)

Uwagi

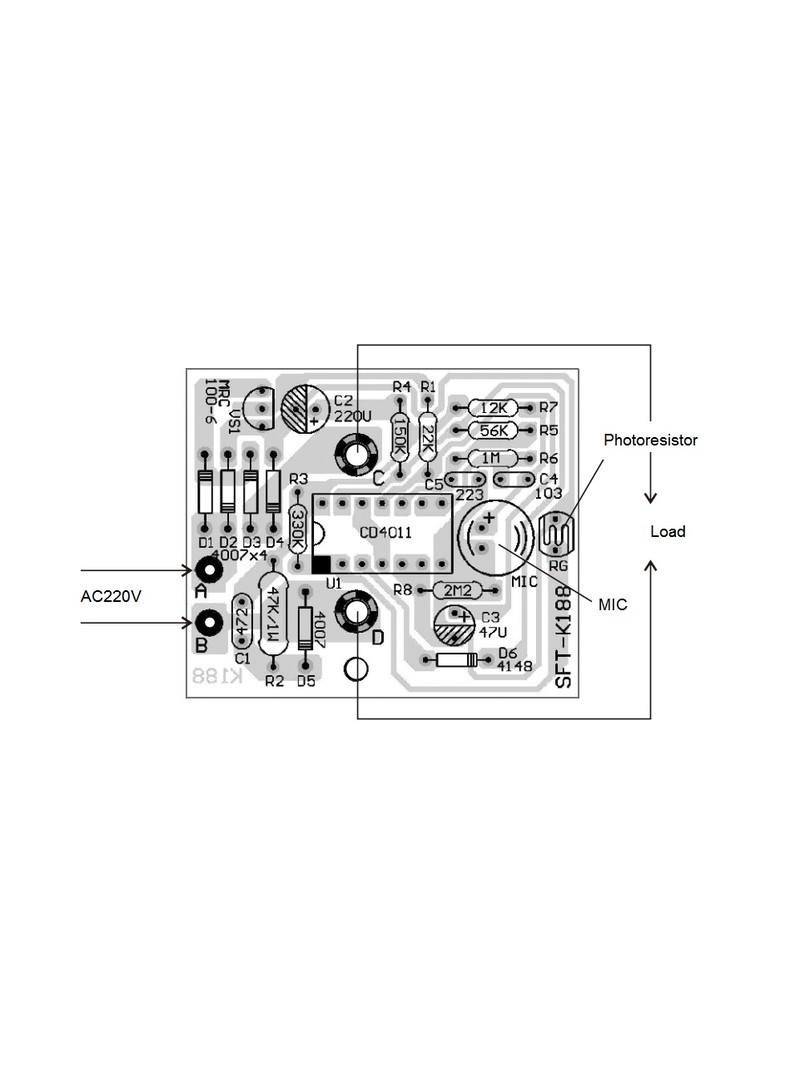

• Należy zapewnić prawidłową instalację elementów biegunowych (kondensatory elektrolityczne, diody, MIC itp.).
• Należy zachować ostrożność podczas pracy z napięciem AC. Zalecane dla użytkowników z podstawową wiedzą na temat bezpieczeństwa elektrycznego.
• Czas opóźnienia można modyfikować poprzez zmianę wartości R8 lub C3.
