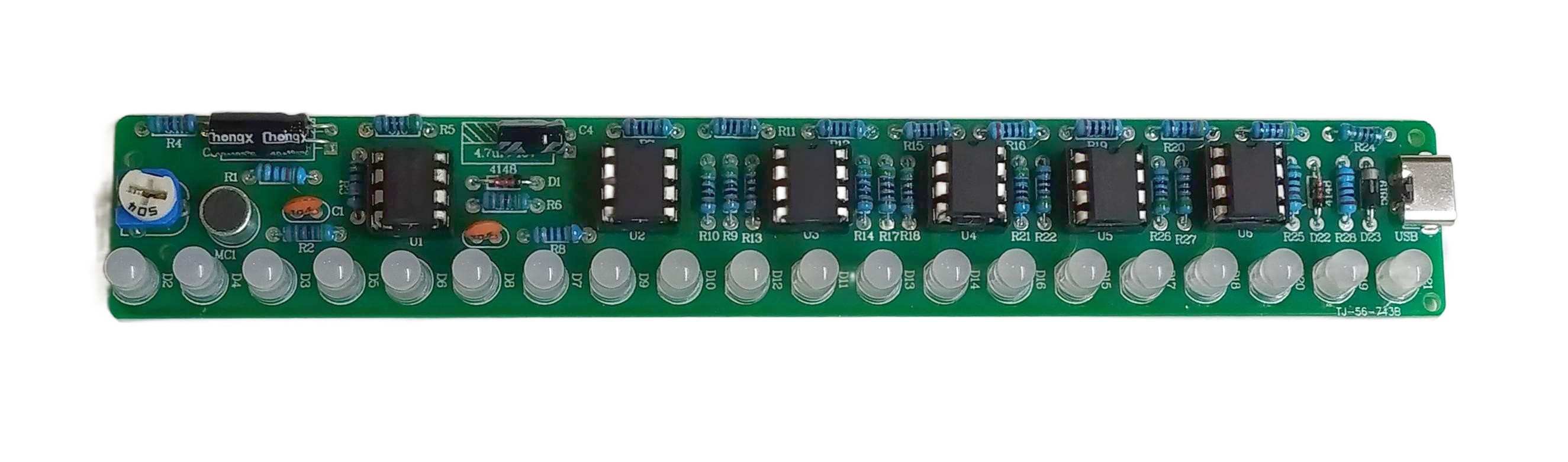

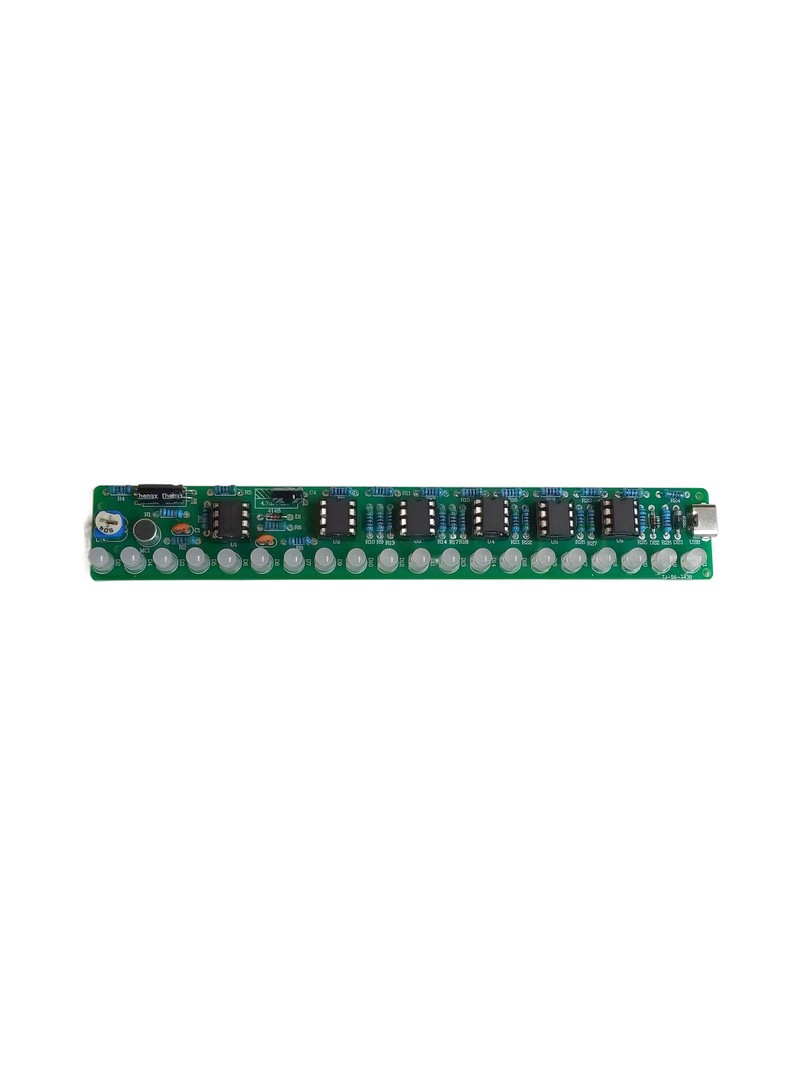

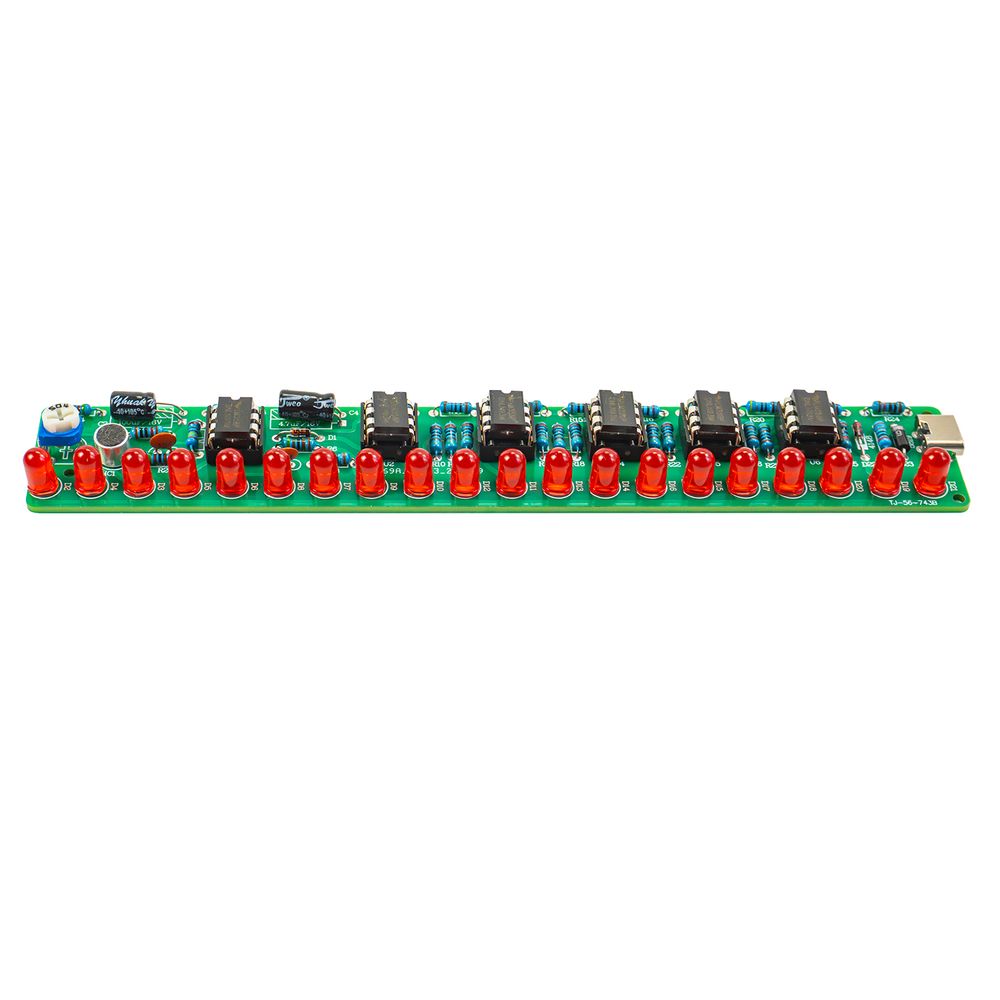

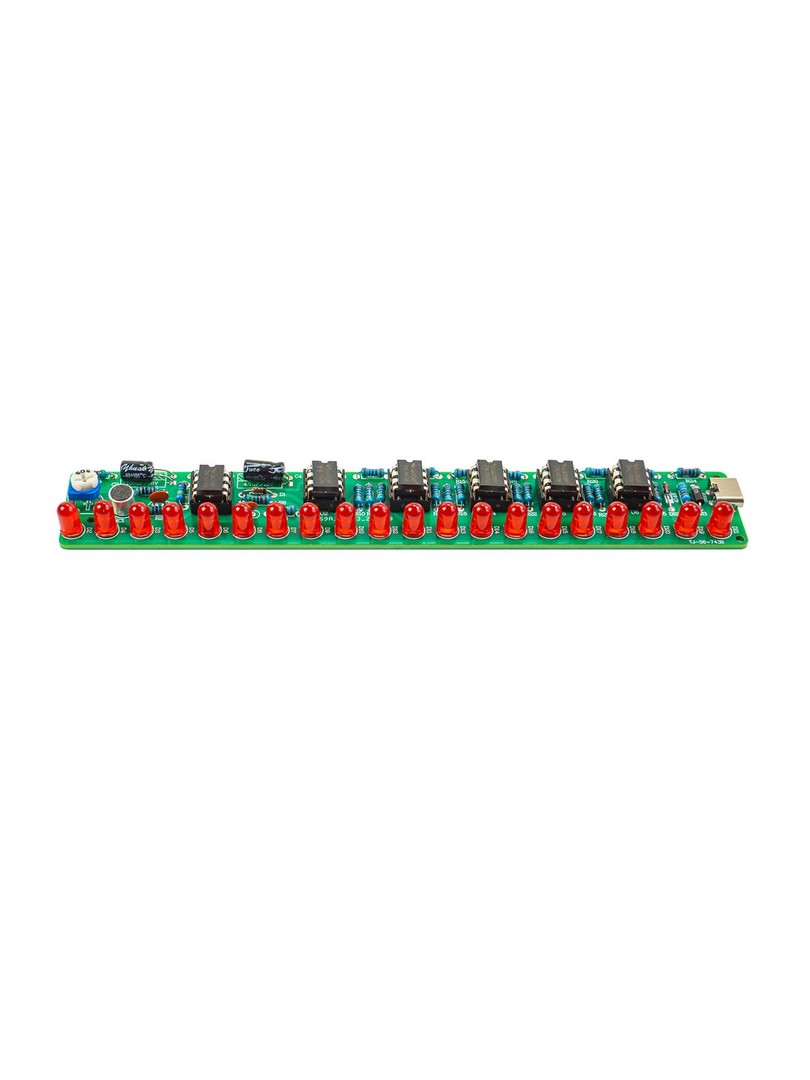

Zestaw do samodzielnego montażu wskaźnika poziomu dźwięku LED DIY Kit

Zestaw świateł LED Music Spectrum Car Audio Wskaźnik poziomu głośności DIY

Przegląd produktów

Model produktu: TJ-56-743A

Nazwa produktu: Sterowany głosem zestaw do tworzenia widma świetlnego USB

Interaktywny zestaw LED do tworzenia widma muzycznego DIY, który tworzy oszałamiające, reagujące na dźwięk wyświetlacze świetlne. Wyposażony we wbudowany mikrofon i obwód komparatora, wykrywa dźwięk otoczenia i podświetla diody LED synchronizując je z głośnością muzyki. Nie wymaga bezpośredniego połączenia audio. Idealny do samochodowych systemów audio, biurek komputerowych, głośników lub wizualizacji domowej rozrywki. Wymaga lutowania i montażu.

Ten zestaw DIY tworzy reagujący na dźwięk wyświetlacz LED, który reaguje na muzykę i dźwięk otoczenia. Wyposażony we wbudowany mikrofon i obwód komparatora, oferuje dokładne, dynamiczne wskazanie poziomu głośności bez konieczności bezpośredniego połączenia audio. Idealny do poprawy atmosfery w pobliżu komputerów, głośników, telewizorów lub systemów samochodowych.

Kluczowe specyfikacje

• Model produktu: TJ-56-743A (tryb lampy błyskowej od środka do boków)
• Model alternatywny: TJ-56-743B (tryb błysku od dołu do góry)
• Zasilanie: DC 5V (interfejs Micro USB)
• Prąd roboczy: ~500 mA
• Tryb wyświetlania (743A): Center-to-Sides Flash (miganie od środka na zewnątrz)
• Tryb wyświetlacza (743B): Bottom-to-Top Flash (miganie od dołu do góry)
• Liczba diod LED: 20 diod LED o wysokiej jasności
• Konfiguracja diod LED: 14 zielonych + 4 niebieskie + 2 czerwone (rozmiar 5 mm)
• Wykrywanie dźwięku: Wbudowany mikrofon elektretowy (nie wymaga kabla audio)
• Czułość: Regulowana za pomocą wbudowanego potencjometru
• Typ obwodu: Oparty na komparatorze dla dokładnej, wolnej od zniekształceń odpowiedzi
• Ochrona: Dioda zabezpieczająca przed zamianą biegunów zapobiega uszkodzeniom spowodowanym odwrotnym podłączeniem zasilania
• Napięcie robocze: DC 5-12V (zalecane 5V przez USB)

Opis produktu

TJ-56-743A to aktywowany głosem zestaw LED widma muzycznego, który ożywia dźwięk za pomocą dynamicznych wyświetlaczy świetlnych. W przeciwieństwie do podstawowych mierników głośności, ten zaawansowany zestaw wykorzystuje obwód komparatora, aby zapewnić dokładną, czystą wizualną reprezentację poziomów dźwięku bez zniekształceń.

Zestaw zawiera wbudowany mikrofon, eliminując potrzebę stosowania kabla audio. Wykorzystuje zasilanie 5 V (interfejs USB), posiada diody LED o wysokiej jasności i jest sterowany przez obwód komparatora dla lepszej przejrzystości widma i wyraźnego, niezniekształconego wyświetlacza. Jest czuły na dźwięk i posiada regulowany potencjometr do precyzyjnego dostrajania odpowiedzi.

Cechy produktu: Diody LED będą przeskakiwać w synchronizacji z muzyką, gdy dźwięk wzrasta i opada; czułość jest regulowana wraz ze wzrostem głośności dźwięku.

Zasada działania

Wbudowany mikrofon przechwytuje dźwięki otoczenia (muzykę, głos lub dźwięki otoczenia). Obwód komparatora przetwarza te sygnały i napędza diody LED o wysokiej jasności, aby świeciły we wzorach, które podążają za rytmem i głośnością dźwięku. Gdy głośność wzrasta, zapala się więcej diod LED; gdy dźwięk zanika, wyświetlacz gaśnie. Rezultatem jest hipnotyzujący pokaz świetlny zsynchronizowany z muzyką.

Tryby wyświetlania

• TJ-56-743A: Wzór migania od środka do boków - diody LED świecą od środka na zewnątrz, tworząc rozszerzający się efekt wizualny.
• TJ-56-743B: Wzór błysku od dołu do góry - diody LED świecą od dołu do góry, tworząc rosnący efekt wizualny.

Cechy i korzyści

• Wyświetlacz reagujący na dźwięk: Diody LED natychmiast reagują na głośność muzyki - głośniejszy dźwięk generuje wyższe poziomy światła, tworząc dynamiczne wizualne sprzężenie zwrotne.
• Wbudowany mikrofon: Nie wymaga kabla audio - wykrywa dźwięk bezpośrednio z otoczenia, umożliwiając łatwe umieszczenie w dowolnym miejscu.
• Dwa tryby wyświetlania: Możliwość wyboru wzoru światła od dołu do góry (743B) lub od środka na zewnątrz (743A) w celu uzyskania różnych efektów wizualnych.
• Regulowana czułość: Wbudowany potencjometr umożliwia precyzyjne dostrojenie reakcji w celu dopasowania do środowiska audio i preferencji.
• Obwód komparatora: Zapewnia dokładną reprezentację wizualną z czystym, niezniekształconym wyświetlaczem i bez fałszywego wyzwalania.
• Diody LED o wysokiej jasności: 20 żywych diod LED (14 zielonych, 4 niebieskie, 2 czerwone) zapewnia imponujący efekt wizualny i wyraźne efekty widma.
• Zasilanie USB: Wygodne zasilanie 5 V przez Micro USB - do użytku z ładowarkami do telefonów, komputerami, powerbankami lub samochodowymi adapterami USB.
• Ochrona polaryzacji: Wbudowana dioda zapobiega uszkodzeniom spowodowanym nieprawidłowym podłączeniem zasilania, zwiększając niezawodność dla początkujących.
• Nauka majsterkowania: Doskonały projekt lutowniczy dla entuzjastów elektroniki na wszystkich poziomach zaawansowania do nauki o obwodach komparatora i sterowaniu diodami LED.
• Zaawansowana konstrukcja obwodu: Obwód komparatora zapewnia dokładniejsze odwzorowanie poziomu dźwięku niż podstawowe konstrukcje tranzystorowe.

Zastosowania

• Ulepszenie dźwięku w samochodzie: Dodaj wizualne emocje do systemu dźwiękowego pojazdu - podłącz do adaptera USB 5 V w pojeździe.
• Atmosfera biurka komputerowego: Stwórz wciągającą wizualizację muzyki na komputerze PC lub laptopie za pośrednictwem portu USB.
• Speaker Accent Display: Wizualizator towarzyszący głośnikom Bluetooth, głośnikom komputerowym lub domowym systemom stereo.
• Domowa rozrywka: Popraw jakość dźwięku w telewizji, grach lub filmach dzięki dynamicznemu oświetleniu reagującemu na dźwięk.
• DJ i występy muzyczne: Przyciągający wzrok element wizualny podczas występów i imprez.
• Projekt edukacyjny: Dowiedz się więcej o obwodach komparatora, wzmocnieniu mikrofonu i technikach sterowania diodami LED.
• Wizualizacja dźwięku TV: Umieszczenie w pobliżu telewizora w celu wyświetlania światła otoczenia, które reaguje na dźwięk programu.
• Efekty świetlne głośników Bluetooth: Dodaj wizualny wymiar do przenośnych odtwarzaczy muzycznych.

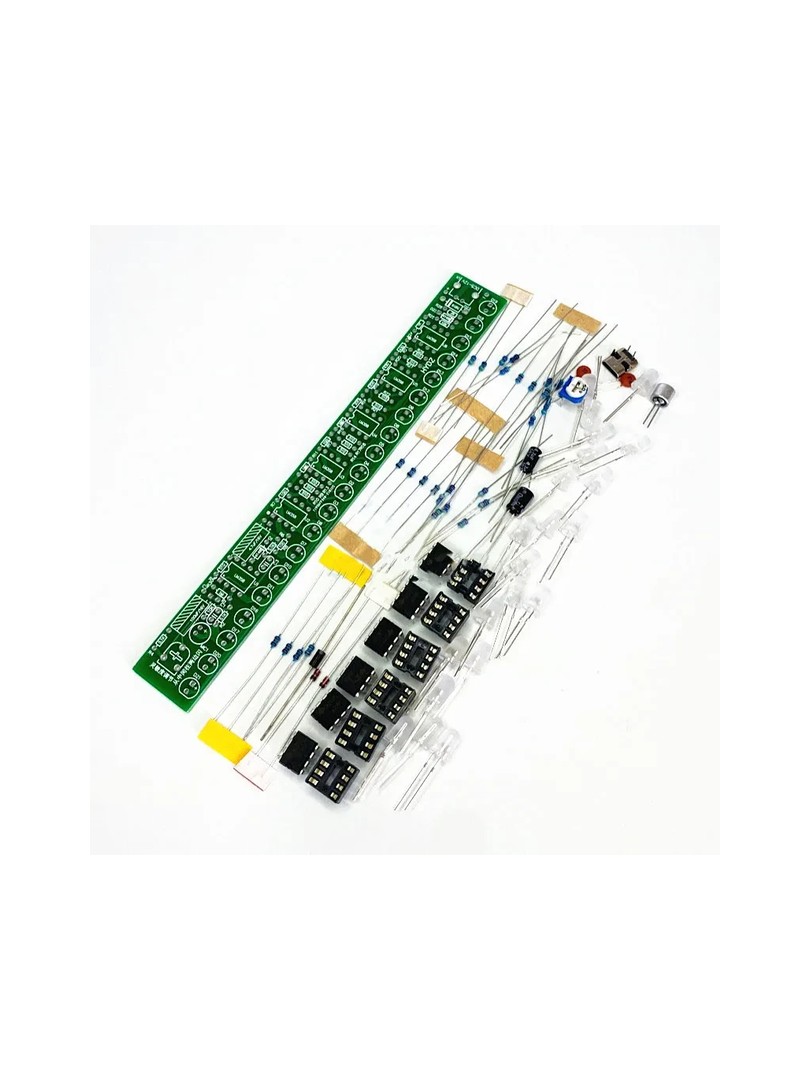

Zawartość opakowania

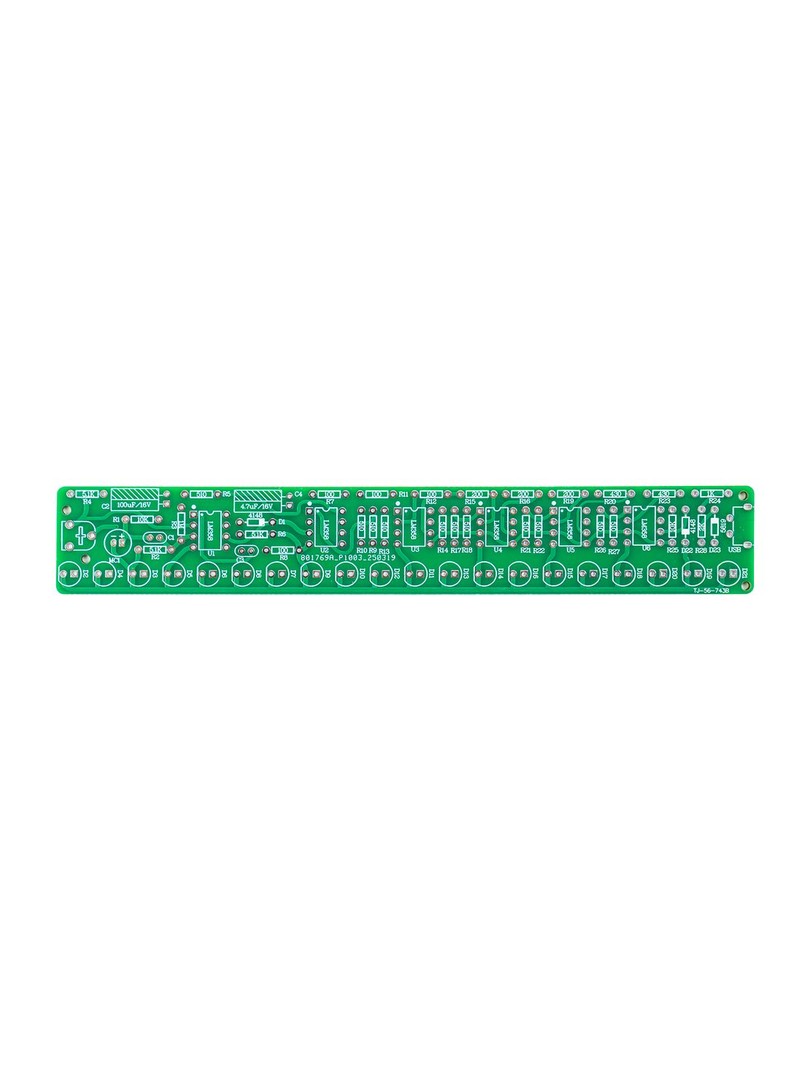

• 1x Główna płytka PCB (zielona maska lutownicza, wstępnie nawiercona)
• 1x Zestaw diod LED o wysokiej jasności (14 zielonych, 4 niebieskie, 2 czerwone) - rozmiar 5 mm
• 1x Wbudowany mikrofon elektretowy (wstępnie wlutowany lub oddzielny)
• 1x Układ scalony komparatora i komponenty pomocnicze
• 1x Potencjometr (do regulacji czułości)
• 1x Dioda zabezpieczająca polaryzację
• 1x Złącze zasilania Micro USB
• Rezystory, kondensatory, tranzystory i wszystkie niezbędne elementy pasywne
• Instrukcja montażu

Uwaga: zasilacz micro USB nie wchodzi w skład zestawu. Kolory komponentów mogą się nieznacznie różnić w zależności od partii, ale funkcjonalność pozostaje spójna.

Podsumowanie specyfikacji technicznej

• Napięcie robocze: DC 5-12V (zalecane 5V przez Micro USB)
• Tryb wyświetlania (743A): Lampa błyskowa od środka do boków
• Tryb wyświetlania (743B): Od dołu do góry
• Konfiguracja diod LED: łącznie 20: 14 zielonych + 4 niebieskie + 2 czerwone (5 mm)
• Wejście dźwięku: Wbudowany mikrofon elektretowy
• Możliwość regulacji: Potencjometr czułości
• Typ obwodu: Dokładność oparta na komparatorze
• Ochrona: Dioda zabezpieczająca przed odwrotną polaryzacją
• Interfejs zasilania: Micro USB

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Zasilanie: Wymaga zewnętrznego źródła zasilania 5 V Micro USB (ładowarka do telefonu, power bank, samochodowy adapter USB lub port USB komputera) - nie wchodzi w skład zestawu.
• Poziom umiejętności: Od początkującego do średniozaawansowanego - zalecane podstawowe umiejętności lutowania i znajomość elektroniki.
• Biegunowość diod LED: Należy zwrócić szczególną uwagę na orientację diod LED podczas montażu (anoda/katoda). Dłuższy przewód jest zazwyczaj dodatni (anoda).
• Warianty modelu: TJ-56-743A ma lampę błyskową od środka do boków; TJ-56-743B ma lampę błyskową od dołu do góry. Upewnij się, że posiadasz odpowiedni model dla pożądanego efektu.
• Uwaga dotycząca akcesoriów: Kolory komponentów mogą się nieznacznie różnić w zależności od partii, ale funkcjonalność pozostaje spójna.
• Niewielkie różnice kolorystyczne: Ze względu na różnice w oświetleniu i wyświetlaniu, rzeczywiste kolory produktu mogą się nieznacznie różnić od przedstawionych na zdjęciach.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej polaryzacji kondensatorów elektrolitycznych, jeśli są obecne.

Dlaczego warto wybrać ten zestaw?

Idealny dla entuzjastów elektroniki i miłośników muzyki, ten zestaw oferuje zarówno wartość edukacyjną, jak i rozrywkę. Zaawansowany obwód komparatora zapewnia dokładniejszą odpowiedź audio niż podstawowe konstrukcje, a diody LED o wysokiej jasności zapewniają imponujący efekt wizualny. Dzięki wbudowanym funkcjom zabezpieczającym i prostemu zasilaniu przez USB, jest to idealny projekt zarówno dla początkujących, jak i doświadczonych twórców. Zobacz, jak diody LED tańczą w rytm muzyki - fascynujący wyświetlacz, który ożywia dźwięk!
