Zestaw do samodzielnego montażu precyzyjny miernika częstotliwości DIY Kit

Precyzyjny miernik częstotliwości dla majsterkowiczów

Opis

Zestaw do samodzielnego pomiaru częstotliwości jest praktycznym i edukacyjnym narzędziem dla entuzjastów elektroniki. Zaprojektowany z myślą o ćwiczeniach spawalniczych, zestaw obsługuje precyzyjne pomiary częstotliwości w zakresie od 1 Hz do 50 MHz i jest wyposażony w cyfrowy wyświetlacz lampowy zapewniający wyraźne i dokładne odczyty. Wszystkie komponenty są przewlekane, co ułatwia montaż i debugowanie.

Główne cechy

• Zakres pomiarowy: 1 Hz do 50 MHz
• Minimalne napięcie robocze: 5 V
• Obsługuje pomiar większości popularnych częstotliwości oscylacji kryształów
• Pięciocyfrowy precyzyjny wyświetlacz (np. 0,0050 kHz, 4,5765 MHz, 11,099 MHz)
• Automatyczne przełączanie zakresów, bez konieczności ręcznej interwencji
• Obsługuje programowalne przesunięcie częstotliwości (dodawanie/odejmowanie) dla pomiarów transceiverów radiowych
• Tryb oszczędzania energii automatycznie wyłącza wyświetlacz, jeśli częstotliwość jest stabilna przez 15 sekund
• Wiele opcji zasilania: USB 5V, zewnętrzne zasilanie DC lub bateria 9V
• Prosty montaż z małą liczbą komponentów i w pełni wtykową konstrukcją

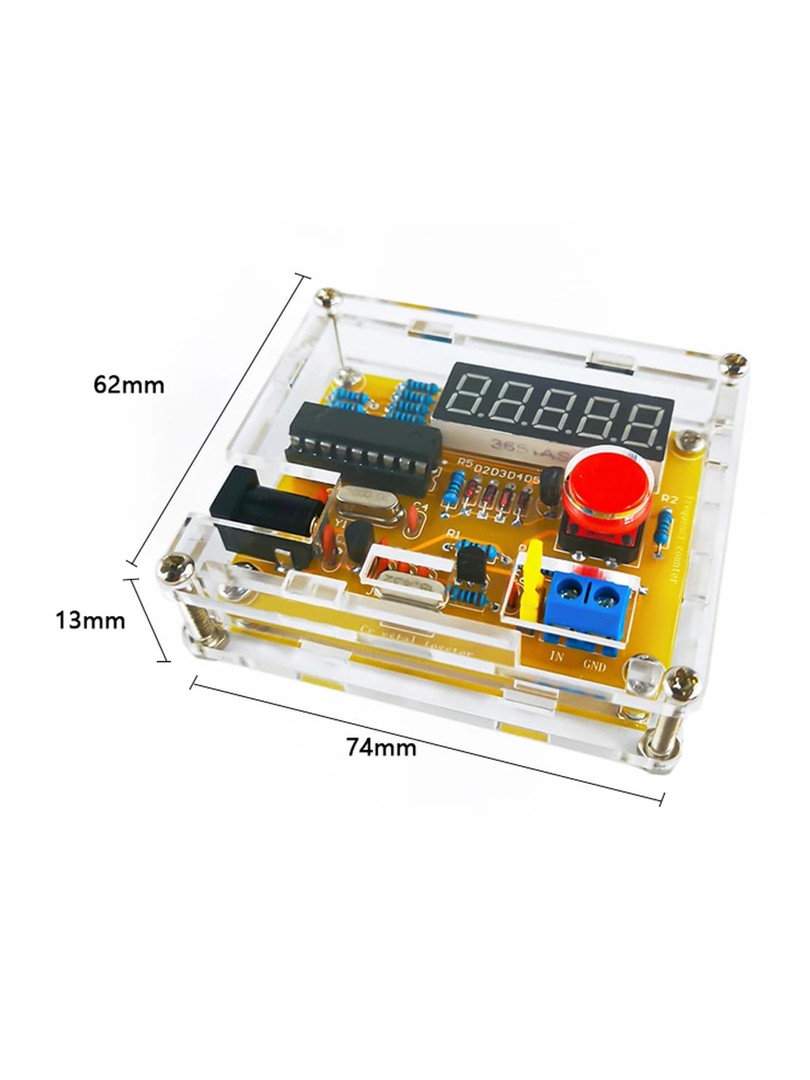

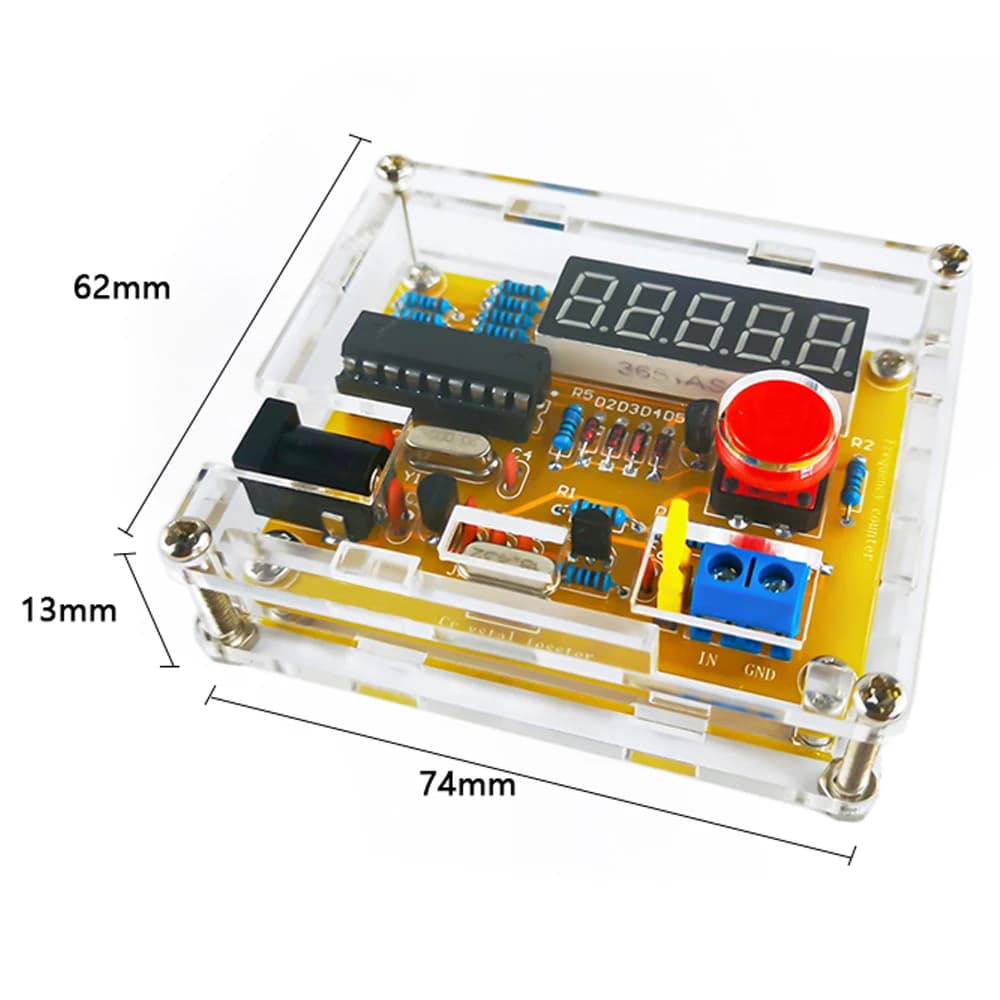

Specyfikacja

Instrukcje użytkowania

1. Upewnij się, że zworka J1 jest włożona przed pomiarem sygnałów.
2. Wejście sygnału: podłącz sygnał do zacisku IN i uziemienia do GND.
3. Nie należy przekraczać 30 V sygnału wejściowego, aby uniknąć uszkodzenia.
4. Aby zmierzyć kryształy, załóż zworkę J1. Obsługuje kryształy o częstotliwości od 4 MHz do 20 MHz (niektóre do 40 MHz).

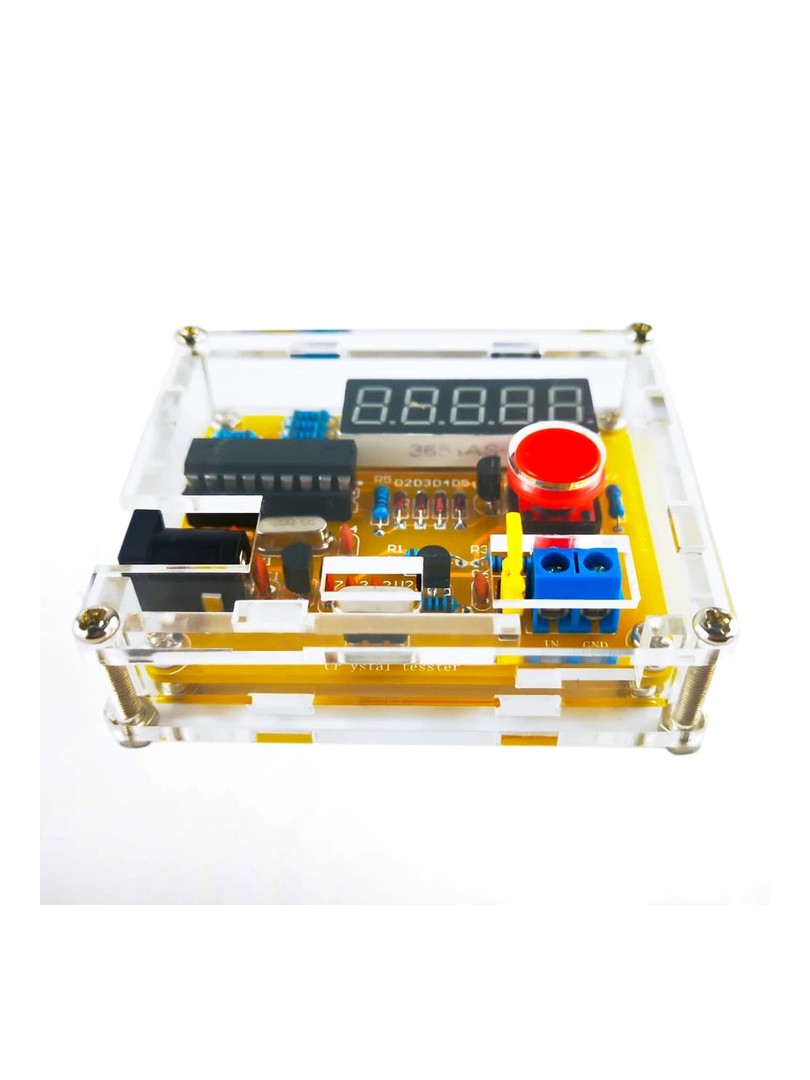

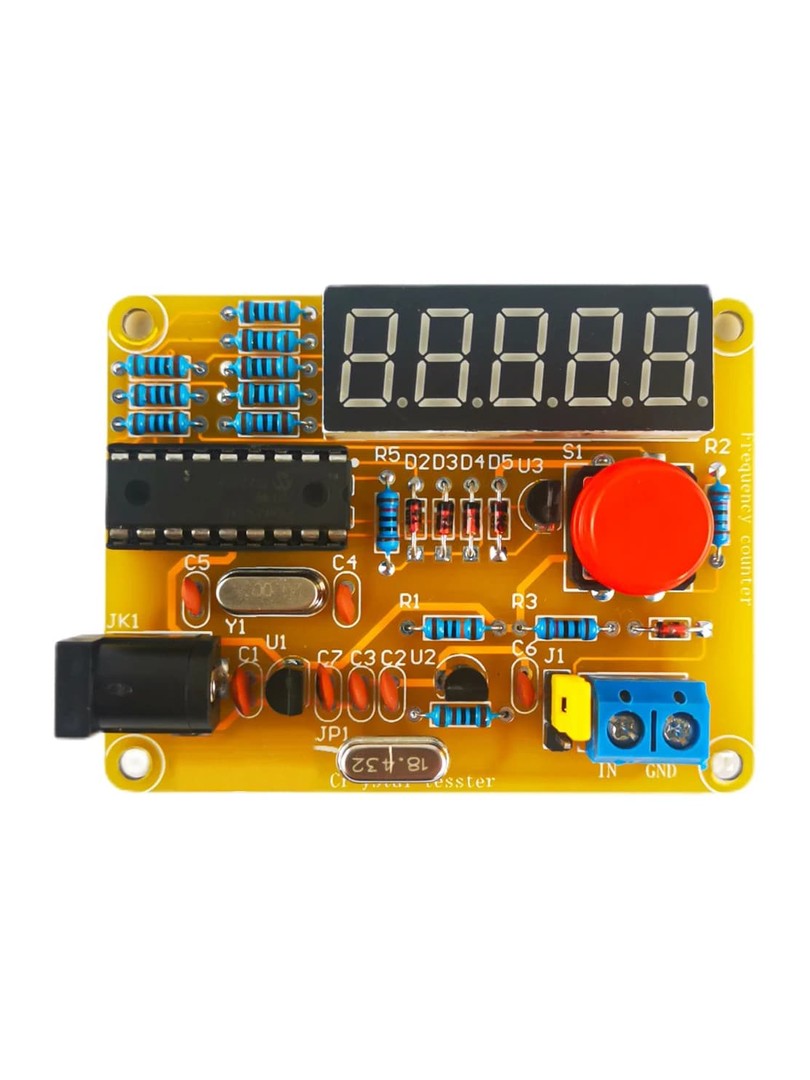

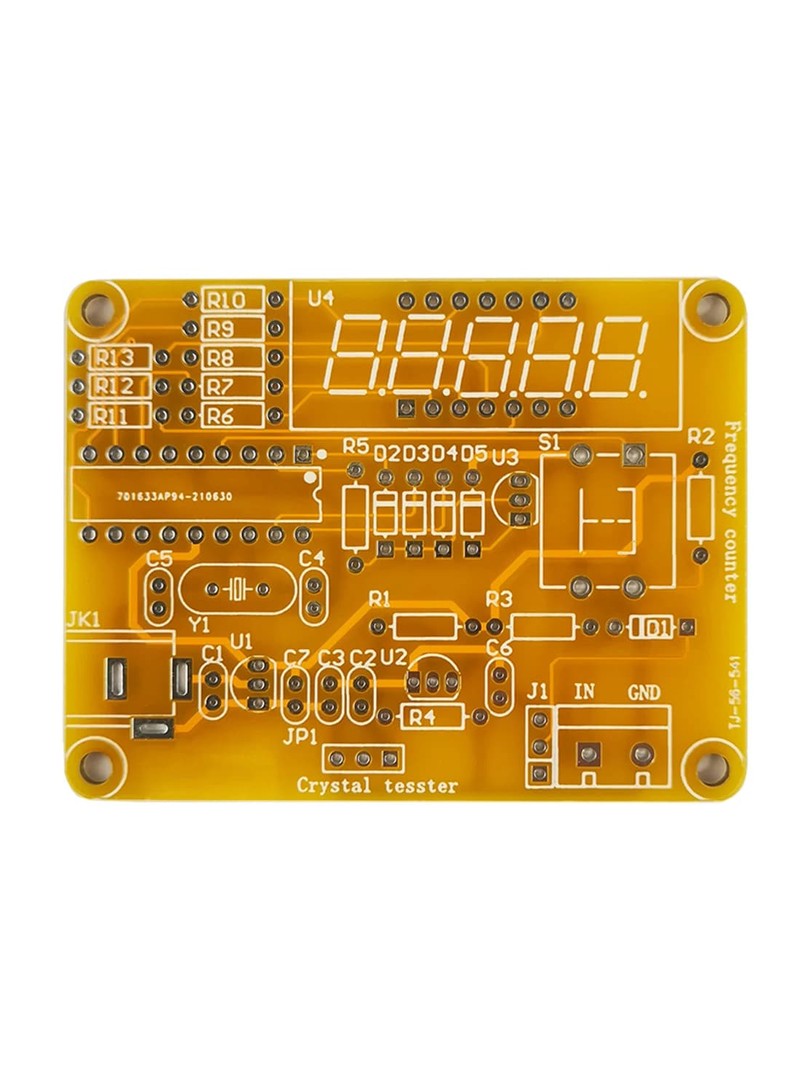

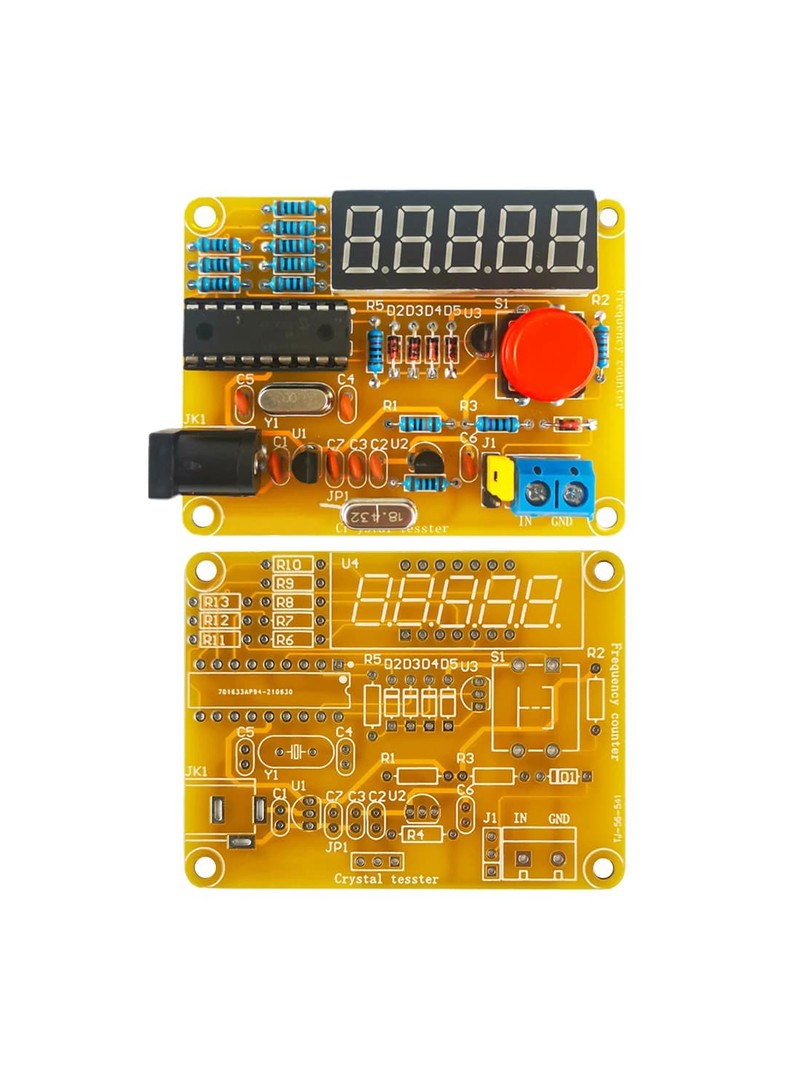

Wskazówki dotyczące montażu i debugowania

1. Ostrożnie przylutuj mikrokontroler PIC16F628A, przestrzegając prawidłowej orientacji.
2. Przed włączeniem zasilania należy dwukrotnie sprawdzić orientację układu scalonego.
3. Po prawidłowej instalacji, włączenie zasilania powinno wyświetlić "0" na czwartej cyfrze wyświetlacza, wskazując pomyślną konfigurację.

Zawartość opakowania

• 1 × Zestaw do samodzielnego montażu precyzyjnego miernika częstotliwości (niezmontowany)

Uwagi

• Jest to zestaw do samodzielnego lutowania; wymagany jest montaż
• Produkt zawiera tylko zestaw - dodatkowe narzędzia lub baterie nie są dołączone.
• Wygląd może się nieznacznie różnić w zależności od partii, ale nie ma to wpływu na działanie.
• Nie należy przekraczać limitów napięcia wejściowego, aby uniknąć uszkodzeń
