Zestaw do samodzielnego montażu niebieska klepsydra z czujnikiem DIY

Niebieska dioda LED Dot Matrix Elektroniczna klepsydra Zestaw DIY Obwód czujnika grawitacyjnego

Przegląd produktów

Model produktu: TZ-TJ-56-706B-2

Nazwa produktu: Elektroniczny zestaw do tworzenia klepsydr

Innowacyjny elektroniczny zestaw do tworzenia klepsydr z niebieskim wyświetlaczem punktowym LED 8x8, który symuluje spadający piasek dzięki technologii wykrywania grawitacji. Zbudowany z mikrokontrolera STC8G1K17A, układu zarządzania energią TP5400 i sterownika TM1640B. Konfigurowalne odliczanie od 01 do 99 minut z automatyczną regulacją natężenia przepływu i alarmem brzęczykowym. Zawiera akrylową obudowę (bateria litowa nie jest dołączona). Wymaga lutowania - idealna do nauki nowoczesnej elektroniki.

Ta klepsydra z matrycą punktową LED jest inteligentnym urządzeniem elektronicznym zaprojektowanym sprzętowo (podstawowe układy scalone obejmują STC8G1K17A, TP5400, TM1640B itp.) Łączy w sobie symbolikę odmierzania czasu tradycyjnej klepsydry z nowoczesną technologią wyświetlania elektronicznego. Dzięki matrycy punktowej LED realizuje funkcje takie jak wyświetlanie logo, odmierzanie czasu i ustawianie parametrów. Jest wyposażony w alarm brzęczykowy i obsługę wieloma przyciskami, dzięki czemu jest zarówno estetyczny, jak i praktyczny.

Ten produkt jest zestawem do samodzielnego montażu, a nie produktem końcowym! Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-706B-2
• Nazwa produktu: Elektroniczny zestaw do tworzenia klepsydr
• Kolor LED: niebieski
• Wyświetlacz: matryca punktowa LED 8x8
• Podstawowe układy scalone: STC8G1K17A (mikrokontroler), TP5400 (zarządzanie energią), TM1640B (sterownik LED)
• Wykrywanie grawitacji: Symulowany przepływ cząstek reaguje na nachylenie urządzenia - jak prawdziwy piasek
• Zakres czasu: 01 - 99 minut (konfigurowalny przez użytkownika, może być ustawiony dowolnie)
• Pojemność baterii: 250 mAh (bateria litowa, brak w zestawie)
• Napięcie robocze: DC 5V
• Rozmiar płytki drukowanej: 100 x 50 mm

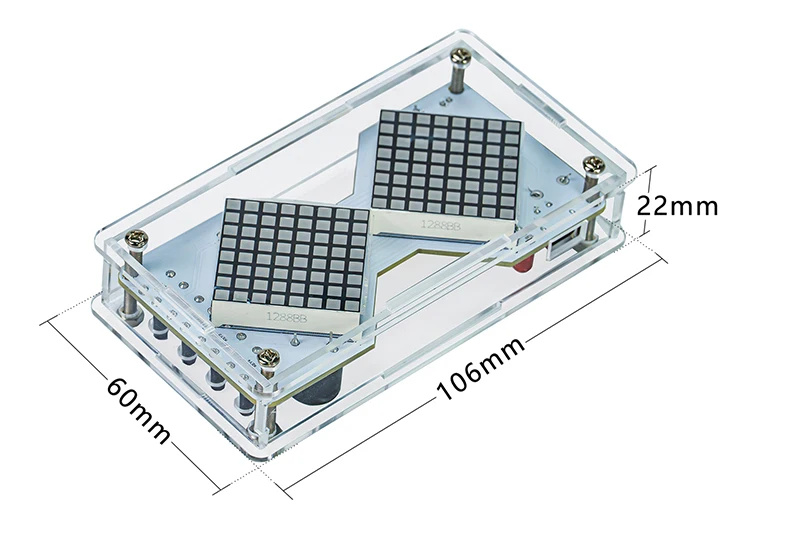

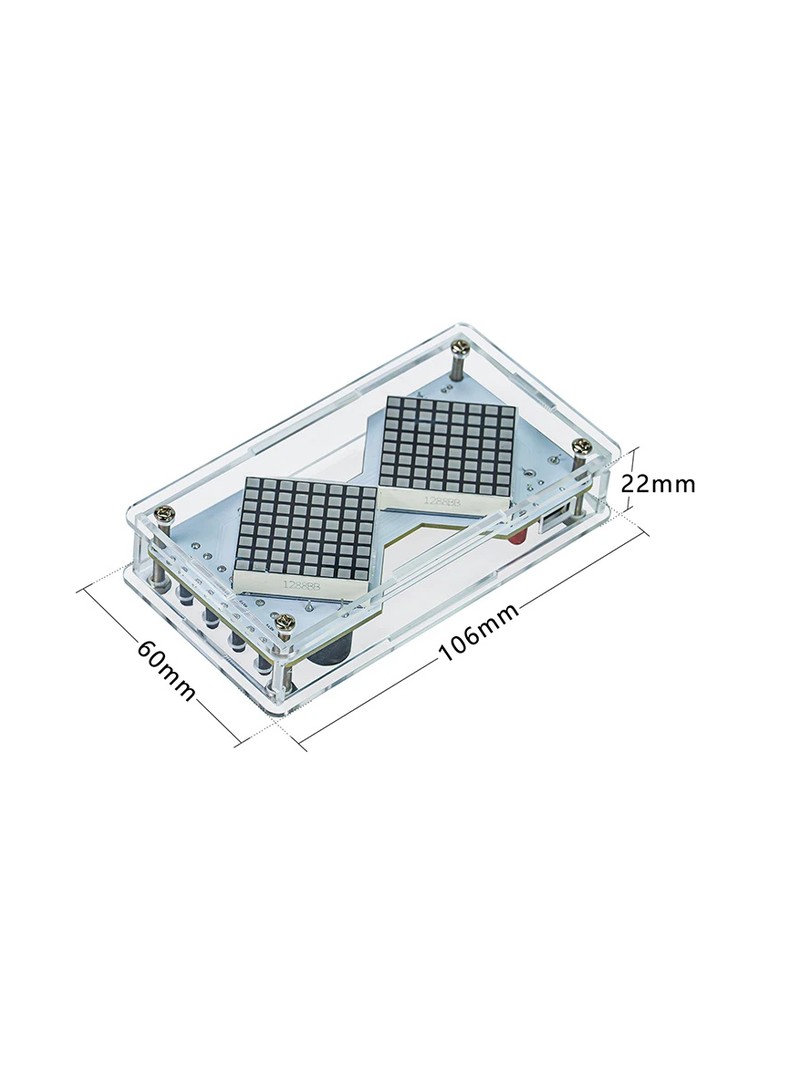

• Wymiary obudowy: 106 x 60 x 22 mm
• Obudowa: Akrylowa obudowa w zestawie
• Elementy sterujące: 4 przyciski (KEY1, KEY2, KEY3, KEY4)
• Alarm: Brzęczyk (dźwięk po zakończeniu odliczania)

Opis produktu

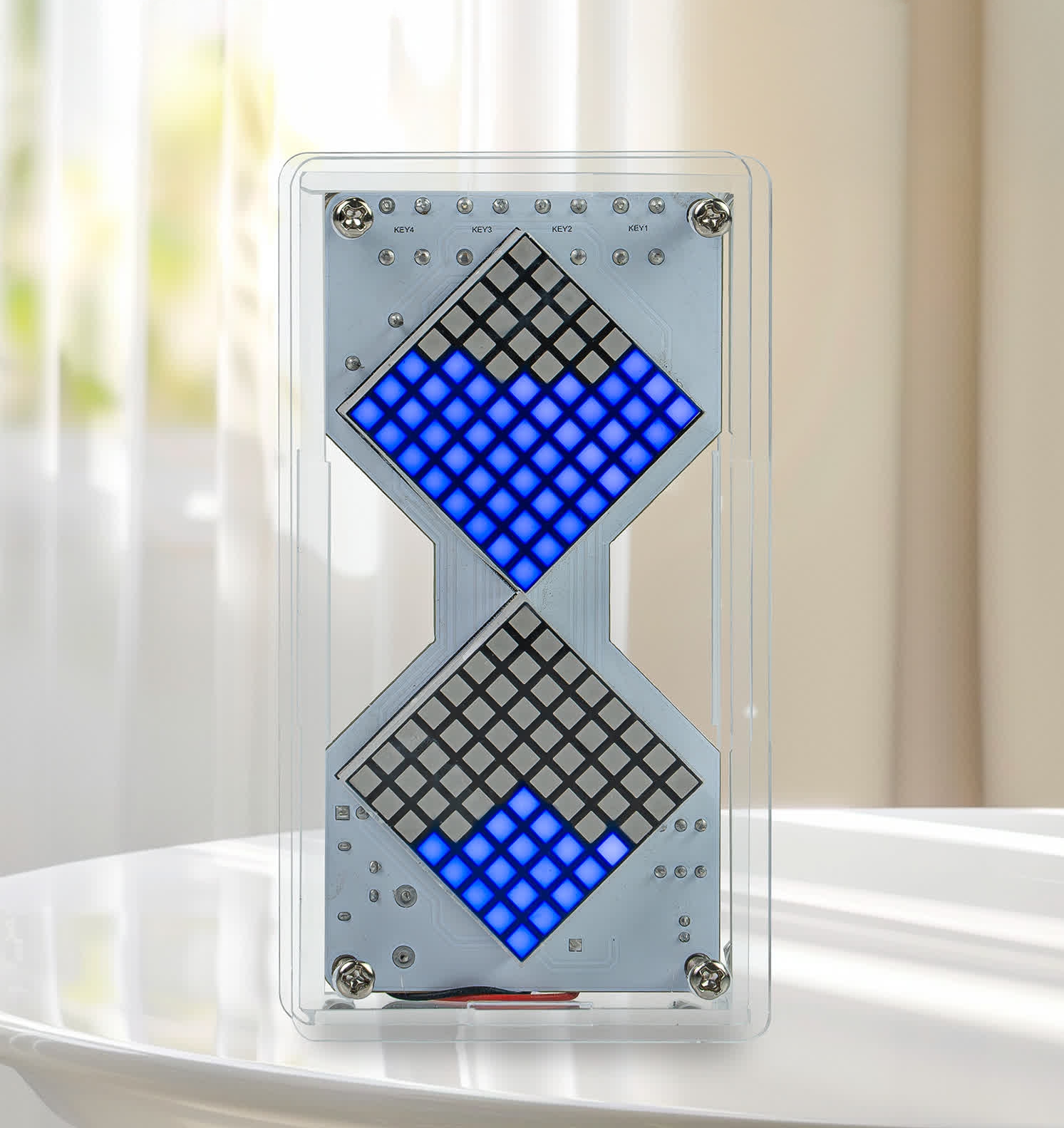

Elektroniczna klepsydra LED Dot Matrix na nowo wyobraża sobie klasyczne urządzenie do pomiaru czasu przy użyciu nowoczesnej elektroniki. Zamiast fizycznego piasku, matryca LED 8x8 wyświetla spadające cząsteczki, które reagują na grawitację - przechyl urządzenie, a "piasek" przesypuje się jak w prawdziwej klepsydrze.

Klepsydra z matrycą punktową LED jest inteligentnym urządzeniem elektronicznym zaprojektowanym w oparciu o układy sprzętowe (w tym układy STC8G1K17A, TP5400 i TM1640B). Łączy w sobie symboliczne odmierzanie czasu tradycyjnych klepsydr z nowoczesną technologią wyświetlania elektronicznego. Wykorzystując technologię matrycy punktowej LED, umożliwia wyświetlanie logo, płynne odmierzanie czasu i ustawienia parametrów. W połączeniu z alarmem brzęczykowym i obsługą za pomocą wielu przycisków, oferuje zarówno estetyczny wygląd, jak i praktyczną funkcjonalność.

Podstawowa technologia

• Mikrokontroler STC8G1K17A: Mózg klepsydry - obsługuje odmierzanie czasu, symulację grawitacji i interfejs użytkownika.
• TP5400 Power Management: Ładowanie baterii i regulacja mocy systemu dla stabilnej pracy.
• Sterownik LED TM1640B: Efektywnie steruje wyświetlaczem z matrycą punktową 8x8.
• Obwód czujnika grawitacji: Symuluje przepływ cząstek w oparciu o orientację urządzenia - symulowane cząstki, podobnie jak prawdziwy piasek, będą nadal opadać w dół, nawet jeśli zostaną przechylone przez grawitację.

Wrażenia wizualne

• Niebieska matryca punktowa LED: 64 pojedyncze niebieskie diody LED tworzą efekt płynącego piasku.
• Realistyczna symulacja: Cząsteczki nadal opadają po przechyleniu - tak jak prawdziwy piasek.
• Konfigurowalny czas: Odliczanie od 01 do 99 minut.
• Automatyczna regulacja przepływu: Przepływ jest automatycznie kalibrowany w celu precyzyjnego ustawienia czasu.

Obsługa

• 4 przyciski do intuicyjnego sterowania.
• Alarm dźwiękowy po zakończeniu odliczania.
• Wstępnie ustawione logo wyświetlane po włączeniu zasilania.

Zasilanie i bateria

• Zasilanie przez DC 5V USB (adapter nie wchodzi w skład zestawu).
• Obsługiwana bateria litowa 250 mAh do pracy przenośnej (bateria nie jest dołączona).
• TP5400 zapewnia funkcję ładowania baterii.

Cechy i korzyści

• Elektroniczna konstrukcja klepsydry: Matryca LED symuluje spadający piasek z reakcją grawitacyjną - nowoczesny akcent na klasycznym zegarku.
• Technologia wykrywania grawitacji: Obserwuj, jak diody LED przesuwają się i zmieniają w odpowiedzi na grawitację, dodając interaktywny element do klepsydry. Przechyl urządzenie - "piasek" przesypuje się w czasie rzeczywistym.
• Niebieska matryca punktowa LED: 64 jasne, niebieskie diody LED zapewniają wyraźny, atrakcyjny wyświetlacz.
• Konfigurowalne odliczanie: 01-99 minut konfigurowane przez użytkownika - klepsydrę można dowolnie ustawić w zakresie od 01 do 99 minut, a jej szybkość przepływu jest automatycznie dostosowywana w celu precyzyjnego odmierzania czasu.
• Automatyczna regulacja przepływu: Precyzyjne odmierzanie czasu niezależnie od ustawionego czasu trwania.
• Alarm dźwiękowy: Alarm dźwiękowy po upływie czasu.
• Sterowanie wieloma przyciskami: 4 przyciski ułatwiające obsługę (KEY1-KEY4).
• Wyświetlanie zaprogramowanego logo: Wyświetla logo podczas uruchamiania w celu identyfikacji marki.
• Akrylowa obudowa w zestawie: Przezroczysta obudowa chroni i eksponuje pracę.
• Ekologiczny materiał: Zbudowany z materiałów, które emitują nie więcej niż 105° substancji lotnych, zapewniając bezpieczeństwo i zrównoważony rozwój. Brak szkodliwych substancji - wykonany z dbałością o spełnienie norm bezpieczeństwa.
• Regulator napięcia w zestawie: Zintegrowany regulator napięcia zapewnia stabilne działanie tego innowacyjnego elektronicznego licznika czasu.
• Zestaw do samodzielnego lutowania: Zwiększ swoje umiejętności lutownicze dzięki zestawowi klepsydry DIY, idealnemu zarówno dla hobbystów, jak i profesjonalistów.
• Wszechstronne układy scalone: Zintegrowany regulator napięcia zapewnia stabilne działanie tego innowacyjnego elektronicznego licznika czasu.
• Możliwość dostosowania: Ta klepsydra LED to czyste płótno, gotowe do lutowania, montażu i dostosowywania. Jest to idealny projekt dla osób zainteresowanych elektroniką i majsterkowaniem, oferujący praktyczne podejście do nauki i rozwoju umiejętności.
• Wartość edukacyjna: Dowiedz się więcej o mikrokontrolerach, sterowaniu matrycą LED, zarządzaniu energią i wykrywaniu grawitacji poprzez praktyczny montaż.

Funkcje przycisków

• KEY1: Przełączanie stanu pracy (start/stop klepsydry)
• KEY2: Przełączanie między jednostkami i cyframi dziesiątek (podczas ustawiania czasu)
• KEY3: Zwiększanie wartości / zwiększanie jasności
• KEY4: Zmniejszanie wartości / zmniejszanie jasności

Instrukcja obsługi

1. Włączanie zasilania: Po prawidłowym montażu system automatycznie uruchamia program inicjalizacji - matryca LED wyświetla wstępnie ustawione logo, urządzenie przechodzi w tryb gotowości, czekając na operację użytkownika.
2. Ustawianie timera: Użyj KEY3/KEY4, aby ustawić minuty (01-99) i KEY2, aby przełączać między cyframi.
3. Uruchom klepsydrę: Naciśnij KEY1 - cząsteczki LED zaczną opadać.
4. Przechyl urządzenie: "Piasek" reaguje na grawitację - płynie w kierunku najniższego punktu, symulując prawdziwy przepływ piasku.
5. Czasomierz zakończony: Gdy cały "piasek" osiągnie dno, brzęczyk uruchomi alarm.
6. Reset: Naciśnij KEY1, aby ponownie uruchomić funkcję klepsydry.

Zawartość opakowania

• 1x główna płytka drukowana (100 x 50 mm)
• 1x mikrokontroler STC8G1K17A (wstępnie zaprogramowany oprogramowaniem układowym klepsydry)
• 1x układ scalony zarządzania energią TP5400
• 1x układ scalony sterownika LED TM1640B
• 1x wyświetlacz punktowy LED 8x8 niebieski
• 1x Buzzer
• 4x Przyciski (KEY1, KEY2, KEY3, KEY4) - zestaw
• Rezystory, kondensatory i wszystkie niezbędne elementy elektroniczne
• 1x Regulator napięcia (w zestawie)
• 1x Złącze/uchwyt baterii (dla baterii litowej 250 mAh)
• 1x Akrylowe panele obudowy (106 x 60 x 22 mm, wycinane laserowo)
• Osprzęt montażowy (śruby, wsporniki)
• Instrukcja montażu

Uwaga: bateria litowa 250 mAh nie wchodzi w skład zestawu; zasilacz USB nie wchodzi w skład zestawu.

Zastosowania

• Nowoczesna nauka elektroniki: Zrozumienie mikrokontrolerów, kontroli matrycy LED i wykrywania grawitacji poprzez praktyczny montaż.
• Praktyka lutowania DIY: Komponenty przewlekane z przejrzystym układem dla rozwoju umiejętności.
• Dekoracja biurka: Unikalny gadżet do domu lub biura z interaktywną reakcją na grawitację.
• Narzędzie edukacyjne: Nauka pomiaru czasu, symulacji cząsteczek i zarządzania energią.
• Projekt na prezent: Złóż i podaruj spersonalizowaną elektroniczną klepsydrę.
• Zabawa dla hobbystów: Połączenie technologii z tradycyjną symboliką w funkcjonalnym dziele sztuki.
• Edukacja STEM: Idealny do nauczania o czujnikach, wyświetlaczach i systemach wbudowanych.

Ważne uwagi

• Status zestawu do samodzielnego montażu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.
• Bateria nie wchodzi w skład zestawu: Wymaga baterii litowej 250 mAh (brak w zestawie) - TP5400 obsługuje ładowanie baterii po podłączeniu przez USB.
• Zasilanie: DC 5V przez USB (adapter nie jest dołączony) - zasila urządzenie i ładuje baterię po zainstalowaniu.
• Wstępnie zaprogramowany MCU: Mikrokontroler jest dostarczany z oprogramowaniem układowym klepsydry - nie wymaga programowania. Mikrokontroler w zestawie jest już zaprogramowany.
• Wykrywanie grawitacji: Symulowane przez algorytm - reaguje na nachylenie urządzenia (nie jest to fizyczny czujnik, ale symulacja oparta na obwodzie).
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Akrylowa obudowa: Należy ją zamontować po pomyślnym przetestowaniu, aby zapewnić ochronę i estetyczny wygląd.
• Kolor diody LED: Ta wersja jest niebieska (model TZ-TJ-56-706B-2).
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.

Dane techniczne

• MCU: STC8G1K17A (architektura 8051)
• Układ scalony zasilania: TP5400 (ładowanie + regulacja napięcia)
• Sterownik LED: TM1640B (kontroler matrycy punktowej)
• Wyświetlacz: niebieska matryca LED 8x8
• Zakres timera: 01-99 minut
• Bateria: litowa 250 mAh (brak w zestawie)
• Napięcie robocze: DC 5V Wejście USB

Podsumowanie

Zestaw TZ-TJ-56-706B-2 Blue LED Dot Matrix Electronic Hourglass DIY Kit pięknie łączy tradycyjną symbolikę klepsydry z nowoczesną elektroniką. Reagujący na grawitację wyświetlacz LED, konfigurowalny timer i alarm brzęczykowy tworzą wciągające, funkcjonalne urządzenie. Idealny do nauki aplikacji mikrokontrolerowych, sterowania matrycą LED i zarządzania energią - jednocześnie budując oszałamiający element na biurko. Bateria litowa nie wchodzi w skład zestawu.
