Model produktu: TJ-56-85

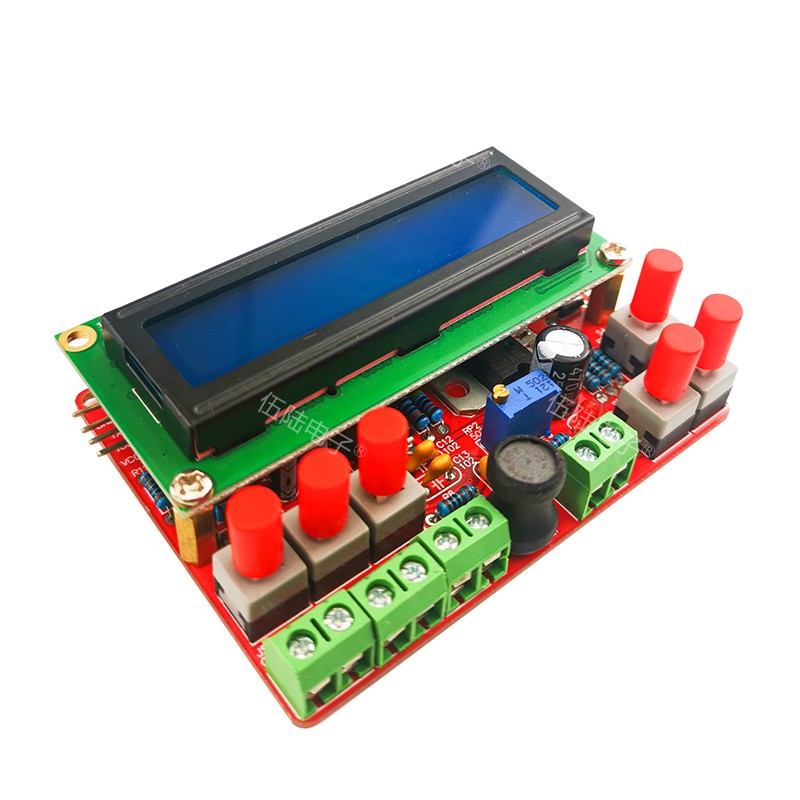

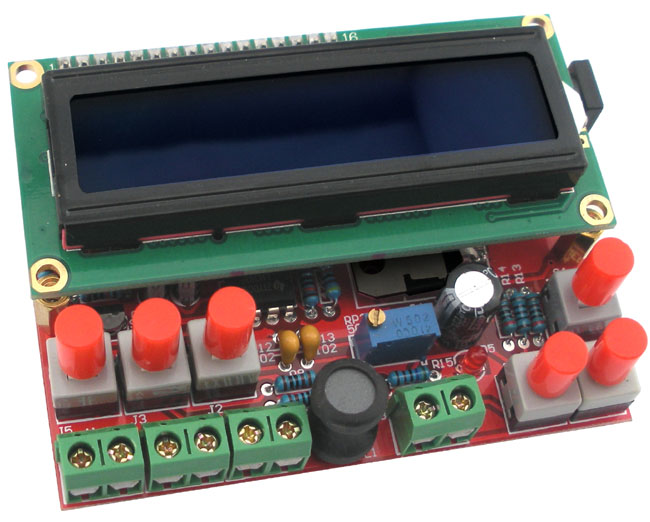

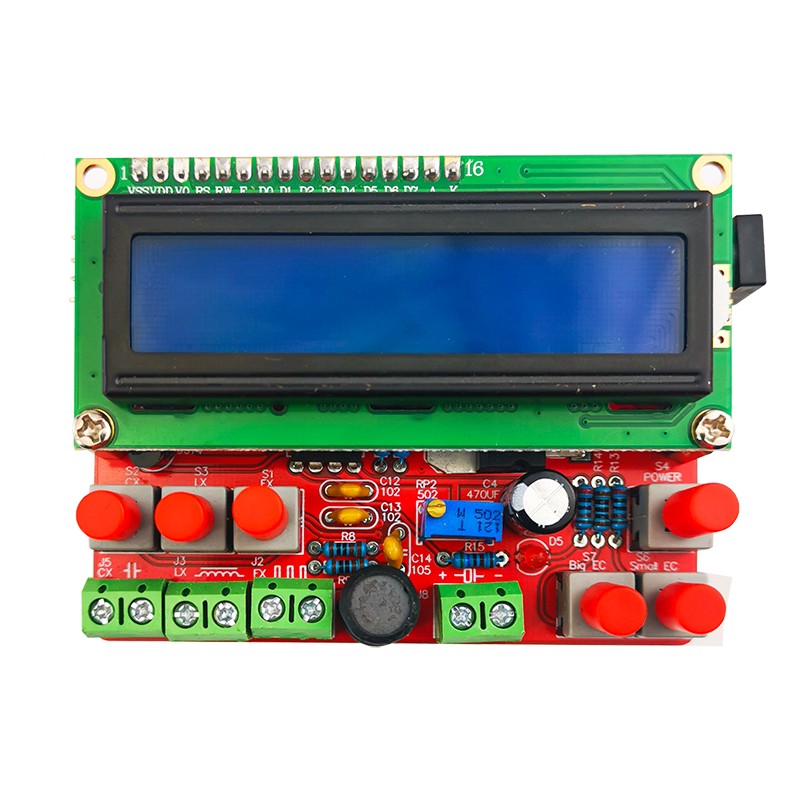

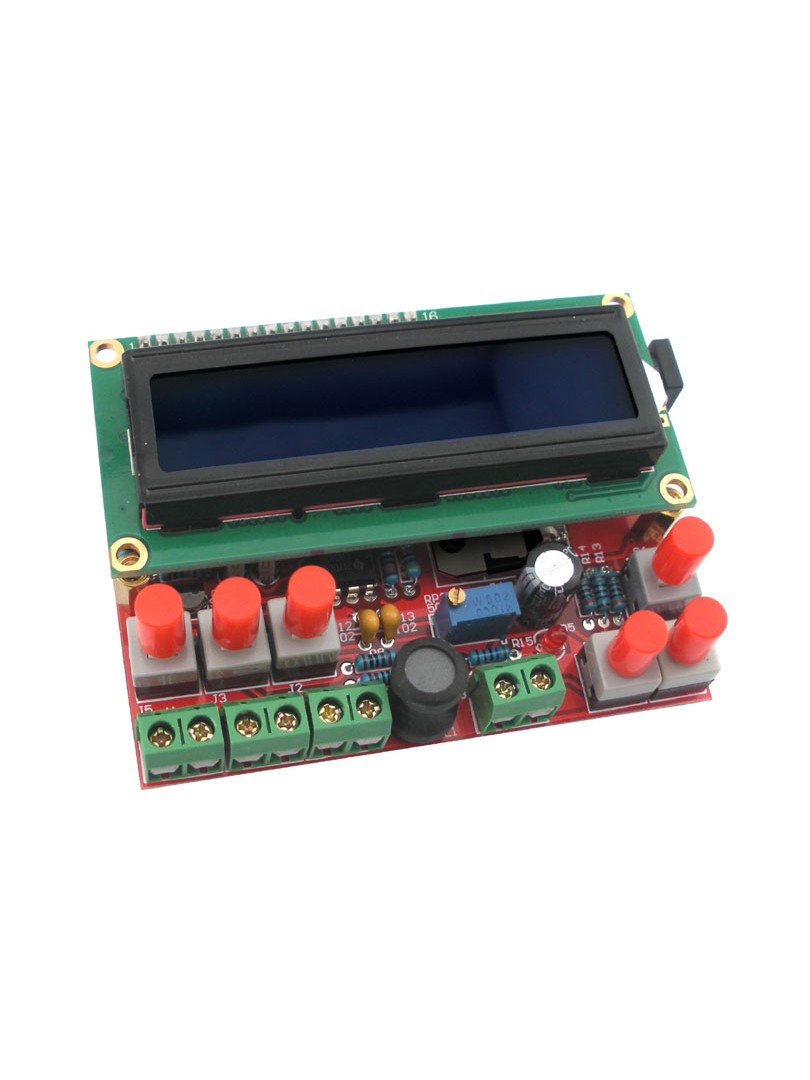

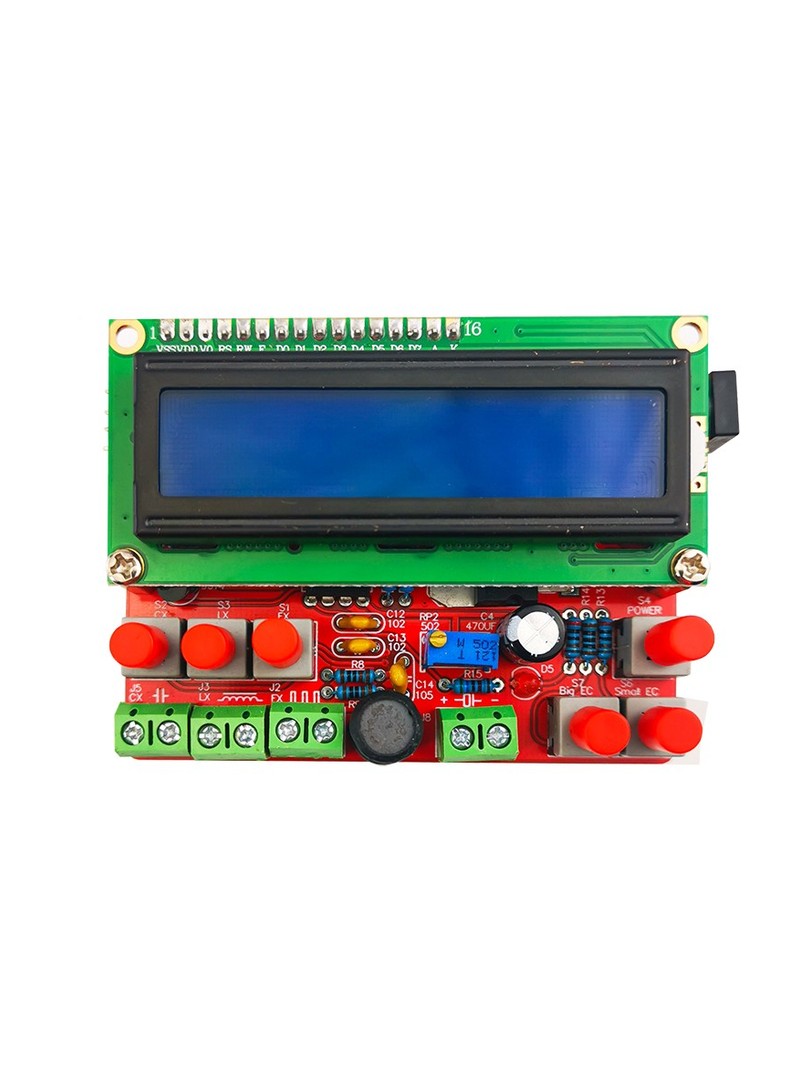

Nazwa produktu: 51 MCU Miernik indukcyjności pojemności częstotliwości DIY Kit - 1602LCD Cyfrowy tester wysokiej precyzji

Profesjonalny, wielofunkcyjny tester do samodzielnego montażu oparty na mikrokontrolerze STC89C51. Mierzy indukcyjność, pojemność (zarówno spolaryzowaną, jak i niespolaryzowaną) oraz częstotliwość z wysoką precyzją. Posiada wyświetlacz LCD 1602, szerokie opcje zasilania i wszechstronne zakresy pomiarowe. Zawiera kod źródłowy, schemat obwodu i zasady pomiaru. Wymaga lutowania i montażu - idealny do szkolenia elektroników i zaawansowanych projektów hobbystycznych.

TJ-56-85 to potężny i wszechstronny zestaw pomiarowy dla majsterkowiczów zbudowany w oparciu o mikrokontroler 51 (STC89C52/AT89S52). Łączy on trzy podstawowe funkcje pomiarowe w jednym urządzeniu: miernik indukcyjności, miernik pojemności (zarówno małych niepolarnych, jak i dużych elektrolitycznych) oraz miernik częstotliwości. Zestaw ten jest przeznaczony dla entuzjastów elektroniki, studentów i techników, którzy chcą zbudować własny precyzyjny sprzęt testujący, jednocześnie ucząc się zasad pomiarów opartych na mikrokontrolerach.

Kluczowe specyfikacje

• Model produktu: TJ-56-85
• Mikrokontroler: STC89C51 / AT89S52 (rodzina 51 MCU)
• Wyświetlacz: Moduł LCD 1602 (w zestawie)
• Rozmiar płytki: 68 x 85 mm (6,8 x 8,5 cm)
• Zasilanie: DC 5V lub DC 8-14V lub AC 7-10V (szeroki zakres)
• Zakres indukcyjności: 0.1µH - 1H
• Zakres małych pojemności: 1pF - 2.2µF (kondensatory niepolarne)
• Zakres pojemności elektrolitycznej: 0.5µF - 12000µF (kondensatory spolaryzowane)
• Zakres częstotliwości: 20Hz - 400kHz (możliwość pomiaru małych sygnałów)
• Interfejsy testowe: Bloki zacisków KF301-2P, gniazdo testowe
• Elementy sterujące: 6 przełączników samoblokujących do wyboru funkcji

Funkcje pomiarowe

• Indukcyjność: 0.1µH - 1H - Pomiar cewek, dławików, transformatorów i induktorów
• Mała pojemność: 1pF - 2.2µF - Kondensatory ceramiczne, monolityczne, foliowe i inne kondensatory niepolarne
• Pojemność elektrolityczna: 0,5µF - 12000µF - Kondensatory spolaryzowane o wysokiej dokładności
• Częstotliwość: 20Hz - 400kHz - Sygnały na poziomie TTL/CMOS, zdolne do pomiaru małych sygnałów

Cechy i korzyści

• Wielofunkcyjny tester: Łączy pomiar indukcyjności, pojemności (dwa zakresy) i częstotliwości w jednym wszechstronnym urządzeniu, oszczędzając miejsce i koszty.
• Wysoka precyzja: wyświetlacz LCD 1602 wyświetla pomiary z doskonałą dokładnością (typowy błąd: pojemność ~0,97µF na 220µF, indukcyjność w granicach oczekiwanych tolerancji).
• 51 MCU Core: Oparty na STC89C51/AT89S52 - doskonały do nauki programowania mikrokontrolerów i algorytmów pomiarowych.
• Szeroka elastyczność zasilania: Akceptuje napięcie DC 5V, DC 8-14V lub AC 7-10V - może być zasilany przez USB, baterie lub transformator.
• Pełna dokumentacja: Zawiera kod źródłowy, schemat obwodu i zasady pomiaru dla wartości edukacyjnej i personalizacji.
• Wyświetlacz LCD 1602: Wyraźny odczyt alfanumeryczny z regulowanym kontrastem (za pomocą potencjometru 10K).
• Sześć przełączników funkcyjnych: Samoblokujące się przełączniki wybierają tryb pomiaru (niepolarne C, cewka indukcyjna, elektrolityczne C, częstotliwość itp.
• Komparator LM393: Używany w precyzyjnych obwodach pomiarowych w celu zapewnienia dokładności.
• Regulator LM7805: Zapewnia stabilne napięcie 5 V dla mikrokontrolera i obwodów logicznych.
• Pełny zestaw komponentów: Wszystko, co potrzebne do montażu - nie są wymagane żadne dodatkowe części.
• Gniazdo testowe i zaciski: Wygodne opcje połączeń dla różnych typów komponentów.

Instrukcja obsługi

Inicjalizacja po włączeniu zasilania

• Po włączeniu zasilania wyświetlacz LCD wyświetla biały ekran przez około 2 sekundy.
• W tym czasie system oblicza początkowe wartości referencyjne dla dokładnych pomiarów.
• Ważne: Wszystkie przełączniki funkcji muszą być zwolnione (nie wciśnięte) podczas tej 2-sekundowej fazy kalibracji. Naciśnięcie dowolnego przełącznika podczas inicjalizacji spowoduje niedokładne pomiary.

Normalne działanie

• Po pojawieniu się białego ekranu na wyświetlaczu LCD pojawi się komunikat "F/C/L Tester" wskazujący stan gotowości.
• Naciskaj tylko jeden przełącznik funkcji odpowiadający testowanemu komponentowi. Nigdy nie naciskaj kilku przełączników jednocześnie.
• W przypadku kondensatorów niepolarnych, cewek indukcyjnych i kondensatorów elektrolitycznych - podłącz do gniazda testowego bez ograniczeń biegunowości.
• W przypadku pomiarów częstotliwości - należy przestrzegać biegunowości podczas podłączania sygnałów.

Regulacja kalibracji (po lutowaniu)

• Kontrast LCD: Wyreguluj potencjometr 10K na płytce 2 sekundy po włączeniu zasilania, aby uzyskać optymalną przejrzystość wyświetlacza 1602.
• Napięcie LM393: Wyreguluj wbudowany potencjometr, aby napięcie między pinami 4 i 5 układu LM393 wynosiło dokładnie 3,16 V. Jest to jednorazowa regulacja po montażu.

Zawartość opakowania

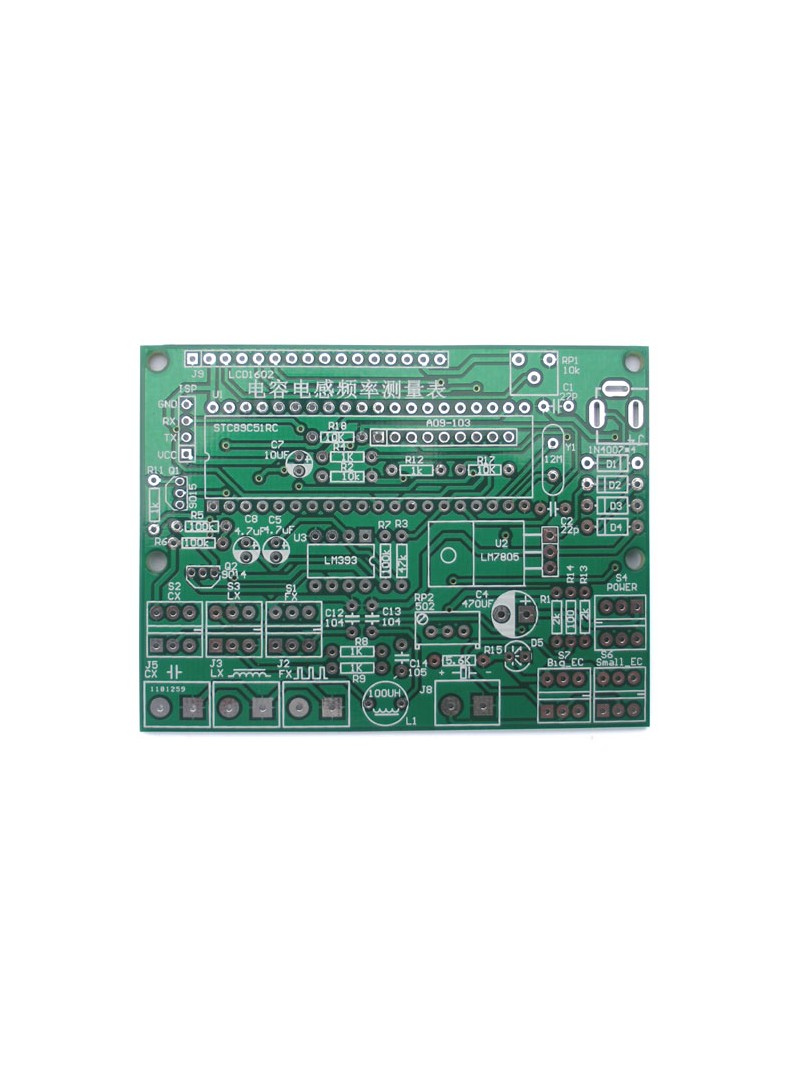

• Płytka drukowana i sprzęt: Płytka PCB (68x85mm), śruby, gniazdo zasilania DC005, bloki zacisków KF301-2P (4x), żeński nagłówek 16P, prosty nagłówek 40P, 2-pinowy zakrzywiony nagłówek
• Układy scalone i gniazda: Mikrokontroler AT89S52 (lub STC89C52), komparator LM393, regulator napięcia LM7805, gniazdo 40P IC, gniazdo 8P IC
• Wyświetlacz: Moduł LCD 1602
• Przełączniki i potencjometry: 6 przełączników samoblokujących 8x8, niebieski potencjometr 103 (10K), potencjometr 3296-502 (5K), trymer A09-103
• Kondensatory: 22pF ceramiczne (2x), 470µF/16V (3x), 10µF/25V (4x), 102 monolityczne (2x), 105 monolityczne (1x)
• Rezystory: 10K (2x), 1K (5x), 100K (3x), 2K 1% (3x), 47K (1x), 5.6K (1x), 100Ω 1% (1x)
• Półprzewodniki: Diody 1N4007 (4x), tranzystor 9014, tranzystor 9015, dioda LED 3mm
• Cewka i kryształ: cewka 100µH, oscylator kwarcowy 12MHz
• Złącza: Zacisk głośnika tubowego DC3-10 (wejście zasilania)
• Dokumentacja: Kod źródłowy, schemat obwodu, zasady pomiaru (dostarczane cyfrowo lub za pośrednictwem łącza)

Uwaga: Zasilacz nie wchodzi w skład zestawu.

Uwagi dotyczące dokładności i wydajności

Typowe wyniki pomiarów (z testów):

• Kondensator ceramiczny 30pF - zmierzono 34pF (w ramach typowej tolerancji kondensatora)
• 220µF elektrolityczny - zmierzono 220,97µF (błąd 0,97µF, doskonała dokładność)

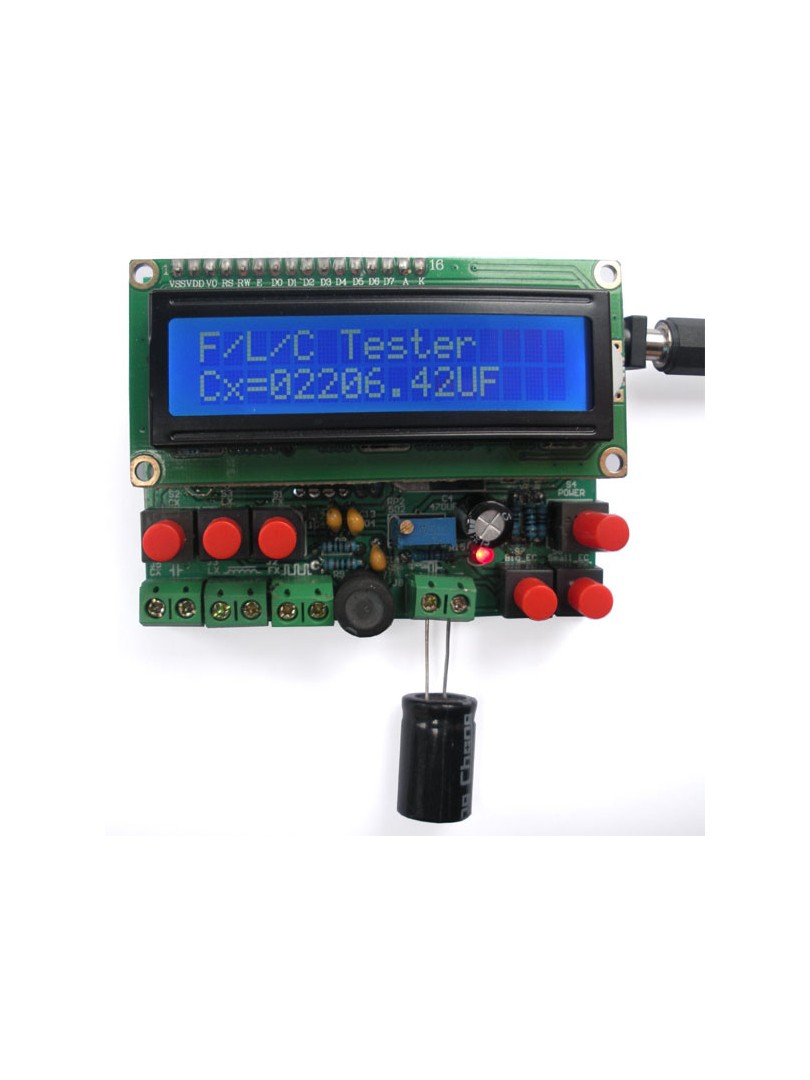

• 2200µF elektrolityczny - zmierzono 2206.42µF (błąd 6.42µF, błąd <0.3%)

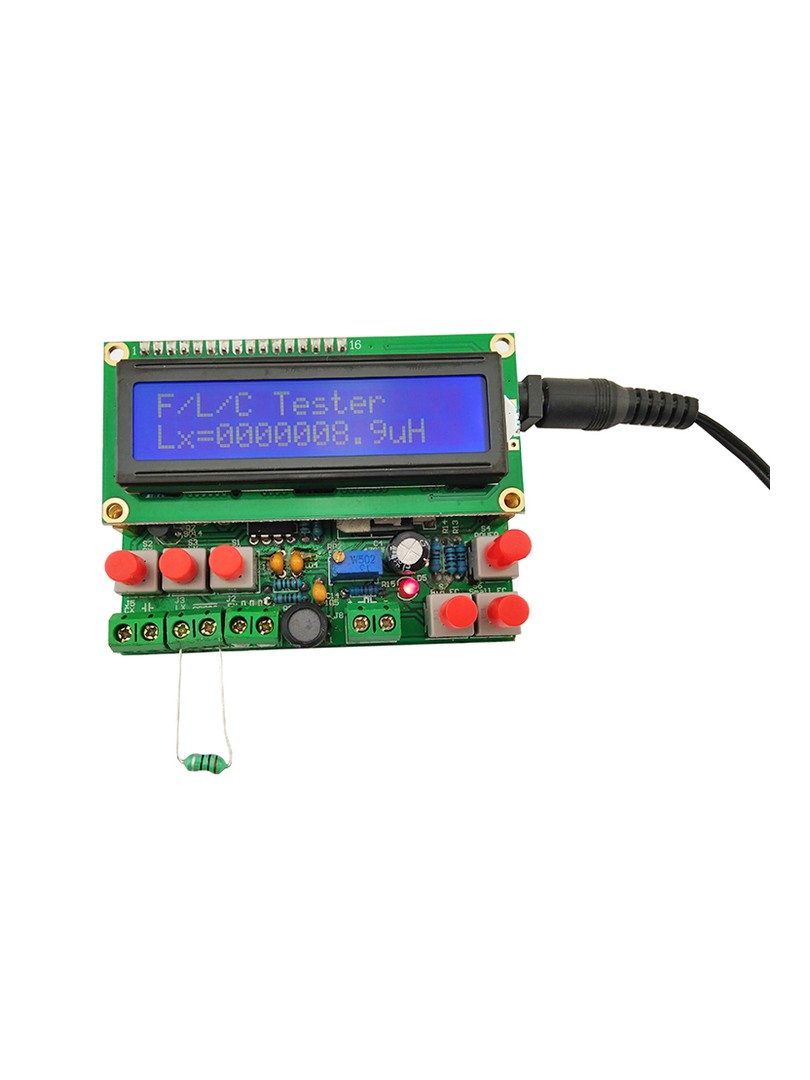

• Cewka indukcyjna 10µH - zmierzono 8,9µH (w granicach tolerancji cewki indukcyjnej z uwzględnieniem efektów ołowiu)
• Sygnał o częstotliwości 1 kHz - dokładny odczyt w granicach pomiaru

Uwaga: Komponenty mają nieodłączne tolerancje produkcyjne. Dane testowe pokazują doskonałą dokładność dla przyrządu DIY.

Zastosowania

• Testowanie i rozwiązywanie problemów w warsztacie elektronicznym
• Sortowanie i identyfikacja komponentów na potrzeby projektów
• Narzędzie edukacyjne do nauczania technik pomiarowych opartych na MCU
• Zaawansowana praktyka lutowania i projekt montażu elektroniki
• Dodatek laboratoryjny do szybkiego sprawdzania L/C/F
• Przyrząd warsztatowy dla hobbystów do weryfikacji komponentów
• Nauka programowania mikrokontrolerów w rzeczywistych zastosowaniach
• Studiowanie zasad pomiaru i projektowania obwodów

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania, montażu i kalibracji.
• Poziom umiejętności: Średnio zaawansowany do zaawansowanego - wymaga dobrych umiejętności lutowania i zrozumienia obwodów mikrokontrolera.
• Wymagana kalibracja: Po montażu należy wykonać dwa kroki regulacji (kontrast LCD i napięcie LM393) w celu uzyskania dokładnych pomiarów.
• Dyscyplina przełączników: Nigdy nie należy naciskać wielu przełączników funkcyjnych jednocześnie. Zwolnij wszystkie przełączniki podczas kalibracji po włączeniu zasilania w celu prawidłowej inicjalizacji.
• Zasilanie: Brak w zestawie. Wybierz źródło DC 5V, DC 8-14V lub AC 7-10V w zależności od dostępności.
• Wejście częstotliwości: Należy przestrzegać biegunowości przy pomiarach częstotliwości, aby uniknąć uszkodzeń.
• Wartość edukacyjna: Zawiera kod źródłowy i schematy - doskonałe do nauki technik pomiarowych opartych na MCU.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Przestrzegaj prawidłowej orientacji układów scalonych, kondensatorów elektrolitycznych i diod podczas montażu.

Dołączone zasoby

• Kompletny kod źródłowy w języku C dla mikrokontrolera STC89C51/AT89S52
• Schemat obwodu
• Dokumentacja zasad pomiaru
• Instrukcje montażu

Podsumowanie

Zestaw TJ-56-85 51 MCU Inductance Capacitance Frequency Meter DIY Kit to kompleksowy projekt dla poważnych entuzjastów elektroniki. Tworzy on profesjonalny przyrząd testowy zdolny do pomiaru szerokiej gamy komponentów z imponującą dokładnością. Dzięki kompletnej dokumentacji, w tym kodowi źródłowemu i schematom, oferuje ogromną wartość edukacyjną, pozwalającą zrozumieć, w jaki sposób mikrokontrolery mogą realizować precyzyjne funkcje pomiarowe.
